Evolux Data Center trefjakaðlalausn
Búðu til RFQ-tilbúinn óvirka trefjauppskrift með MPO/MTP trunks og brotum, LC plástursnúrum, OM3/OM4 fjölstillingu eða OS2 stakri-stillingu, samhæfum millistykki og-verkefnissértækum merkingum.
Stofnað 2013
Útgáfa fyrirtækjaprófíls
10+ ár
Reynsla af ljósleiðaraiðnaði tilgreind á staðnum
Sýni í magn
Stuðningur við sýnishorn, litla-lotu og magnpöntun
IL/RL skjöl
Verkefnum lokið
Hár-trefjakaðall fyrir netþjónaherbergi, fyrirtækjanet og skýjainnviði
Evolux útvegar óvirka tengingu fyrir gagnaver með trefjakaðlaverkefni, þar á meðal LC plástrasnúrur, MPO/MTP kapalsamstæður, OM3 og OM4 fjölstillingar snúrur, OS2 stakar-stillingar, trefjamillistykki og pigtails. Úrvalið nær yfir búnaðarplástra, skáptengla, burðargetu, brotaskipti og skipulagðar hreyfingar, viðbætur og breytingar. Rekstraraðilar gagnavera, netsamþættingaraðilar, kaðallverktakar og dreifingaraðilar geta keypt staðlaðar vörur, beðið um sýnishorn eða útbúið verkefnauppskrift fyrir litla-lotu- og magnframleiðslu. Sem framleiðandi ljósleiðara í gagnaveri og framleiðandi OEM ljósleiðarasamsetningar getur Evolux skoðað tengisamsetningar, trefjastillingu, pólskur, lengd, jakka, lit, merkingar og umbúðir. Kaupendur sem skipuleggja MPO/MTP kapallausn með mikilli-þéttleika ættu að senda inn sendingarviðmót, fjölda trefja, kyn og pólun með beiðni um beiðni.
Gagnaver með trefjakaðlavörur með sannanlegum forskriftum
Vörukortin hér að neðan nota nöfn, valkosti og tölugildi sem birt eru á Evolux vörusíðum. Lokatilvitnanir ættu að auðkenna valið tapstig, kortlagningu tengisins og kapalbyggingu vegna þess að ekki allir valkostir eiga við um hverja samsetningu.

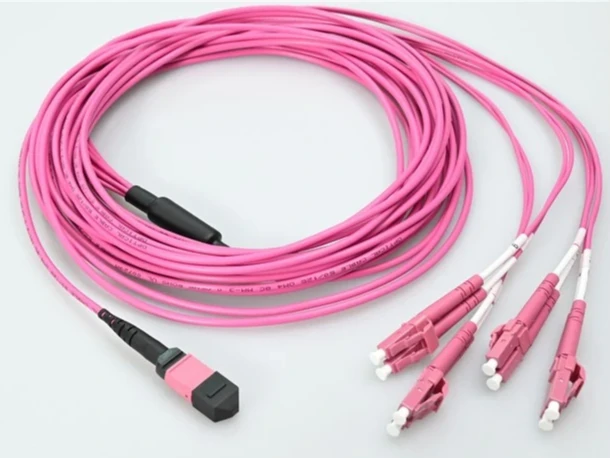

MTP kvenkyns til 4 × LC UPC tvíhliða, 8-trefja OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0,35 dB hámark; LC IL Minna en eða jafnt og 0,2 dB
- 3,0 mm OFNP snúru; 150 m við 40/100G og 850 nm

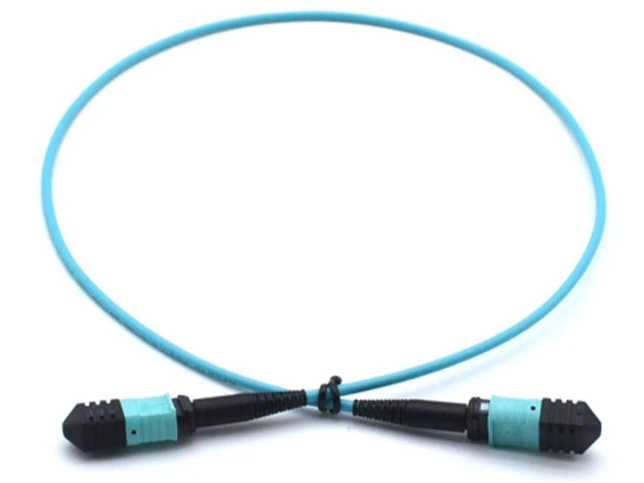

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- 12 trefja OM3 samsetning
- 3,0 mm LSZH snúru; birt 1 m stillingar
- MM lágt-tap IL: dæmigert<0.30 dB; max <0.5 dB

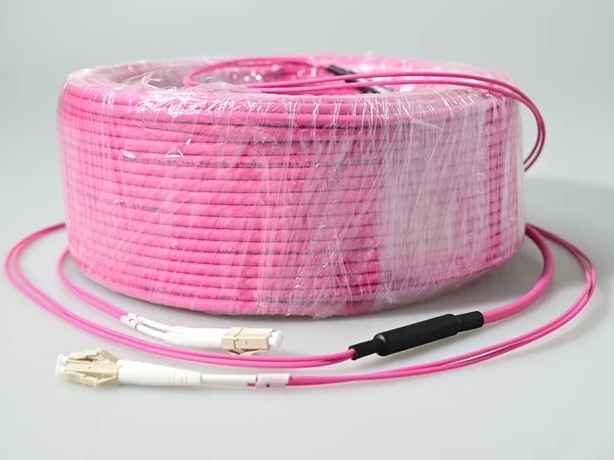

LC til LC OM4 Multimode Duplex Patch Cord
- 1,25 mm lítil-form-stuðull
- IEC 61754-20 tengiviðmót
- Upphæð, plenum og sérsniðnir kapalvalkostir tilgreindir
LC UPC OM3 Uniboot Multimode Patch snúru
- OM3 leysir-bjartsýni 50/125 µm trefjar
- 10G ná allt að 300 m við 850 nm
- OFNR og OFNP; staðlaðar lengdir 0,5 m til 30 m
Sérsniðin LC/UPC stakur-stillingarplástrasnúra
- 9/125 µm stakur-stillingarvalkostur
- IL Minna en eða jafnt og 0,30 dB IEC Grade C; Minna en eða jafnt og 0,15 dB IEC Grade B
- 0,9/2,0/3,0 mm; PVC, LSZH eða OFNP
MTP/MPO millistykki með jöfnunarhylki
- Innsetningartap 0,2 dB max
- Lágmark 1.000 pörunarlotur
- Flansað/flanslaust; einfalt/tvíhliða; RoHS sagði

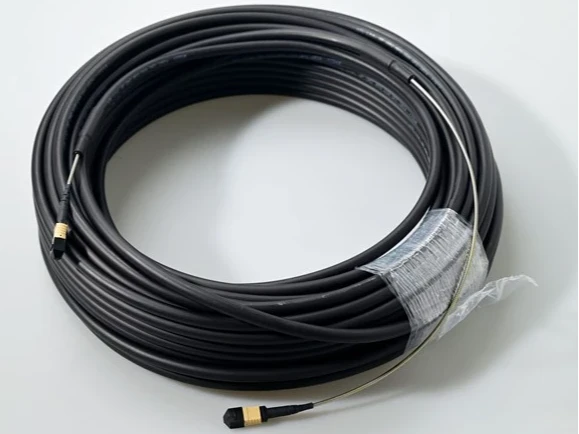

MPO/MTP brynvörður ljósleiðaraleiðsla
- OS2, OM3 eða OM4; 8, 12, 24, 48, 72 eða 144 trefjar
- Spíral ryðfríu-borði úr stáli
- IEC 61754-7 og TIA 604-5
LC/LC Duplex Multimode millistykki
- LC millistykki gerð; tvíhliða líkami
- UPC pólskt viðmót
- Multimode; engin-flansstilling

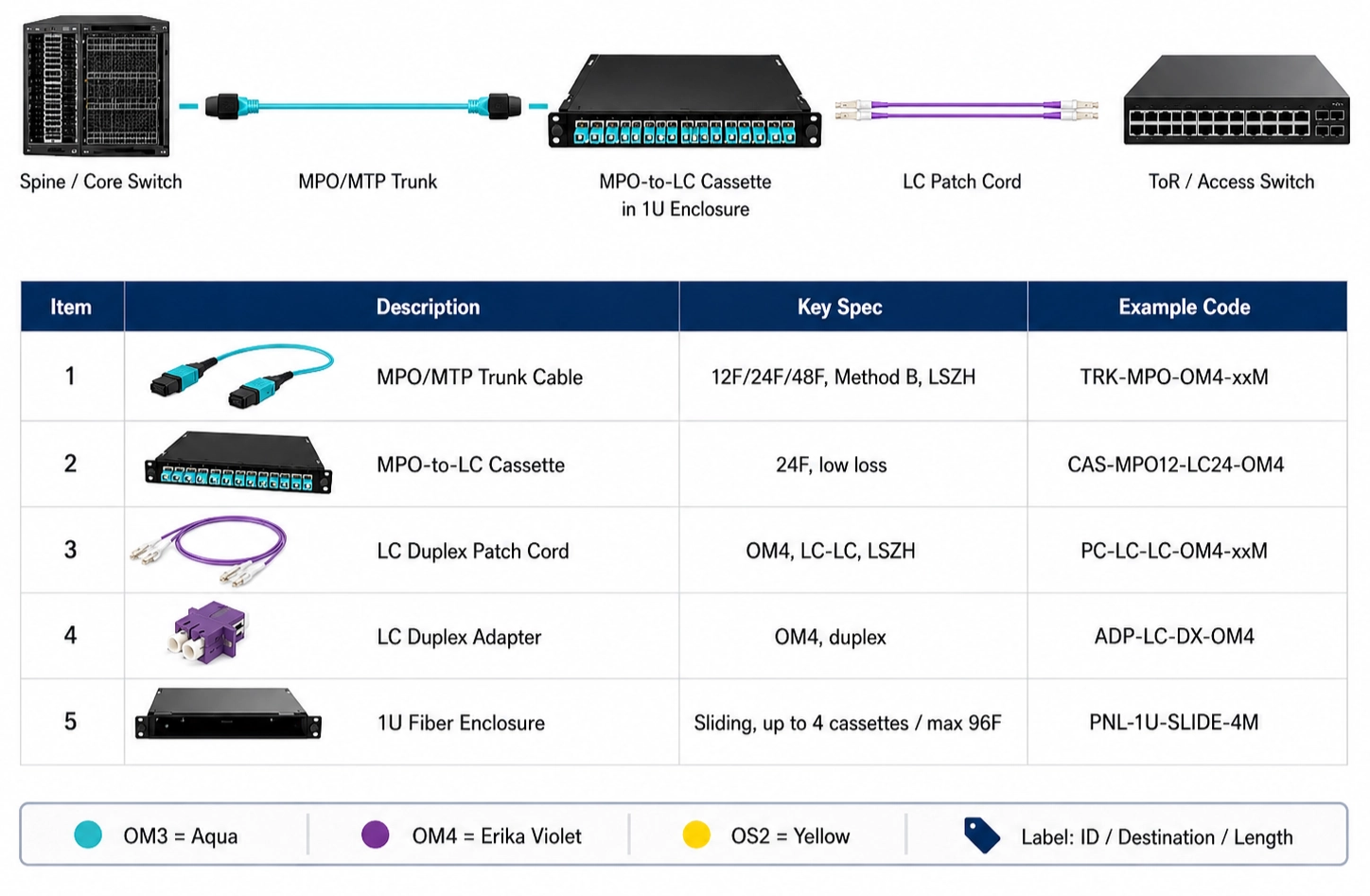

Hár-þéttleiki gagnamiðstöðvar trefjakaflaarkitektúr eftir hlekkjahlutverki
Gagnleg skipulögð kaðalláætlun byrjar á tengipunktum, ekki almennum kapallista. Kortleggðu búnaðarviðmótið og plástraaðferðina á hverju stigi, úthlutaðu síðan kyni tengis, pólun, trefjaflokki og jakka á heildarrásina.
Server eða geymsla
Staðfestu LC tvíhliða eða beint MPO/MTP sendiviðmót og nauðsynlega trefjaflokk.
01
ToR / EoR Switch
Notaðu LC plástur fyrir tvíhliða tengi eða MPO/MTP brot fyrir samhliða-til- tvíhliða umbreytingu.
02
Rack Patch Field
Passaðu LC tvíhliða eða MPO/MTP millistykki við -tilgreind spjaldið eða snældufótspor kaupanda.
03
Röð / burðarás
Fyrirfram-lokaðar MPO/MTP samsetningar sameina trefjar og draga úr stöðvunarvinnu.
04
MDA / Cross-Tengjast
Varðveittu merkingar, pólun og tap-fjárhagsskrár yfir skipulagða snúru snúrunnar.
05
| Verkástand | Mælt er með snúrustefnu | Kaupandi verður að staðfesta | Viðeigandi Evolux umfang |
|---|---|---|---|
| Plástra á tvíhliða búnaði | LC-to-LC duplex eða uniboot snúru | Trefjaflokkur, pólskur, lengd, jakki, portmerking | OM3/OM4 fjölstillingar og 9/125 µm einfaldar-stillingar LC samsetningar |
| Samhliða burðarás | MPO/MTP skottinu | 8/12/24-trefjahönnun, kyn, pólun, lykilstefnu, tapsflokkur | MPO/MTP samsetningar í OS2, OM3 og OM4 stillingum |
| Samhliða-tvíhliðaflutningi- | MTP/MPO-til-LC brot | Kortlagning senditækis, röðun LC para, kyns og heildarrásataps | 8-trefja OM4 MTP kvenkyns til fjögurra LC UPC tvíhliða samsetningu |
| Mikil-umferð eða óvarinn stígur | Brynvarið fjöl-trefjasamstæða | Trefjafjöldi, rúmfræði kapals, leiðartakmarkanir og beygjustýring | Spíral ryðfríu-stáli brynvarða MPO/MTP valkostir |
| Panel- eða kassettutenging | LC eða MPO/MTP millistykki | Fótspor, flans, stefnumörkun, stillingu og pólsku samhæfni | LC tvíhliða og MTP/MPO flans eða flanslaus millistykki |
MPO/MTP Gagnamiðstöð Trefjakaðall fyrir smástokka og brotstengla
Útgefið úrval Evolux styður tvö hagnýt MPO/MTP hlutverk í skipulögðu kerfi:fjöl-trefjakerfi milli dreifistaðaog útbrotssamsetningar sem sýna tvíhliða tengi við búnað.
8 trefjar → 4 LC tvíhliða pör
Brotafköst eru tilgreind fyrir báðar tengitegundirnar
8-trefja OM4 samsetningin notar MTP kventengi og fjóra LC UPC tvíhliða enda. Útgefin mörk þess aðskilja MTP viðmótið við 0,35 dB hámarksinnsetningartap frá LC viðmótinu við Minna en eða jafnt og 0,2 dB, þannig að kaupandi getur sett hverja tengingu inn í rás tapskostnaðaráætlun í stað þess að treysta á eina óskilgreinda „lágt tap“ kröfu.
8–144 trefjar birtar
Staðlaðar og brynvarðar byggingar fjalla um mismunandi leiðir
Hið staðlaða MPO/MPO-OM3-12F-3,0MM-LSZH-1M vara er hentugur til að þétta innandyra flutningakerfi, en brynvarða MPO/MTP-línan bætir við spíralbandi úr ryðfríu stáli.Brynja ætti að velja fyrir vélræna útsetningu; það kemur ekki í staðinn fyrir þörfina á að staðfesta beygjustýringu, tengitap, pólun eða samhæfni spjaldanna.
LC Data Center trefjakaðall fyrir þétta rofa og miðlarauppfærslur
LC samsetningar passa við búnaðartengi og plástrasvæði þar sem hver hlekkur notar tvíhliða sendingar/móttökupar. 1,25 mm LC ferrúlanveitir minna viðmót en SC, en uniboot smíði dregur úr fjölda kapalhluta sem fluttir eru í gegnum þéttan rekki.
OM3: 10G allt að 300 m við 850 nm
Notaðu OM3 þar sem senditækið og teygjan styðja það
Útgefna LC UPC OM3 uniboot snúran notar leysir-bjartsýni 50/125 µm trefjar og er boðin í OFNR og OFNP útgáfum. Evolux skráir staðlaðar lengdir frá 0,5 m til 30 m og samþykkir sérsniðnar lengdir, sem gerir uppskriftinni kleift að stjórna umfram þjónustu-lykkju í stað þess að nota eina lengd fyrir hverja rekkistöðu.
OM4 eða 9/125 µm stakur-hamur
Veldu ljósleiðara úr ljósleiðara, ekki lit einn
LC eignasafnið inniheldurOM4 multimode tvíhliða varaog sérhannaðar 9/125 µm einfaldar-stillingar með PVC, LSZH eða OFNP snúruvalkostum. Litur á jakka getur stutt auðkenningu, en í innkaupalýsingunni ætti að tilgreina trefjastillingu, lakk, jakkaeinkunn og mældar IL/RL kröfur.
Tap-Fjárhagsáætlun, pólun og viðmótsstýringar fyrir trefjakaðall gagnavera
Það sem gerir for-lokaða samsetningu hægt að nota er samkomulagið á milli sérhverja tengileiginleika. Þessar athuganir ættu að vera leystar á samþykktri teikningu eða uppskrift fyrir framleiðslu.
Optískt tap fjárhagsáætlun
Bættu við uppgefnu tengi- og millistykkistapi við hvert pörð par, auk trefjadeyfingar og verkfræðilegrar framlegðar. Biðjið um IL/RL skýrslusniðið með tilboðinu.
MPO/MTP pólun
Skilgreindu end-to-end fiber kort og lykilstefnu. „MPO/MTP samhæft“ eitt og sér auðkennir ekki hvort rásin varðveitir sendingar- og móttökuleiðir.
Tengi kyn
Kortaðu fest og ófest viðmót við senditæki, skott, millistykki og snælda. Ekki er hægt að tengja tvö fest tengi á réttan hátt.
Ljósleiðaraflokkur og ljósleiðari
Passaðu OM3, OM4 eða OS2 við bylgjulengd, gagnahraða og ná á gagnablað senditækisins. Ekki skipta út trefjaflokki án þess að athuga rásina aftur.
Jakki og gangstígur
Tilgreinið LSZH, OFNR, OFNP eða önnur nauðsynleg smíði, ásamt snúruþvermáli, leiðarumhverfi og vélrænni verndarþörf.
Auðkenningaráætlun
Gefðu upp hafnarnafnasamkomulag, merki eftir enda, liti á jakka eða stígvélum, lengdaráætlun og umbúðahópa sem þarf til uppsetningarröðunar.
Sendu heildaruppskrift með óvirkum trefjum til að skoða
Innkaupastjóri eða vöruverkfræðingur ætti að veita nægar upplýsingar til að auðkenna hvert pörunarviðmót og hvert viðskiptaafbrigði. Þetta dregur úr skýringarlykkjum og gerir sýnishornspróf þroskandi.
Notkun og staðfræði:miðlara, geymsla, ToR/EoR, burðarás, MDA eða kross-tengja hlutverk.
Tengi:tengitegund, pólskur, MPO/MTP trefjarfjöldi, kyn, lykilstefnu og pólun.
Optískur miðlar:OM3, OM4 eða OS2, bylgjulengd, gagnahraði, ná og áskilinn tapflokkur.
Vélræn bygging:snúrulengd, þvermál, brotlengd, jakkaeinkunn, brynju- og togkröfur.
Auglýsingaupplýsingar:magn eftir uppsetningu, sýnishornsmagn, merkimiða, lógó, umbúðir og nauðsynleg skjöl.
Sérsniðin gagnaver, uppsetning á trefjakaðalli og endurskoðun teikninga
Evolux segir að hægt sé að endurskoða tengisamsetningar, snúrulengd, trefjaham, pólska gerðir, kapalbyggingar, liti á jakka og stígvélum, merkimiða og umbúðir fyrir verkefni-miðað framboð.
Stuðningur við forskrift og teikningu
Deildu teikningu, vörusýni, núverandi forskrift eða staðfræði. Endurskoðunin ætti að læsa kortlagningu tengisins, brotamál, lengdarvik, jakka, merkimiðastöðu og pökkunareiningu áður en sýnishorn er framleitt.
- BOM og staðfræðiskoðun
- Tengi og trefjar samsvörun
- Hefðbundin eða sérsniðin uppsetning
Sýnishorn, lítil-lota og magnframboð
Þessi síða staðfestir sýnishornsmat, smá-sérstillingu og magnframleiðslu. Það birtir ekki eina fasta MOQ eða sýnatökulotu fyrir allar samsetningar gagnavera vegna þess að uppsetning og magn hafa áhrif á pöntunina.
- Samhæfissýni
- Frammistöðumat
- Samþykkt sýnishorn sem framleiðsluviðmiðun
Einkamerki og uppsetningarauðkenni
Í boði eru sérsniðin litir á jakka og stígvélum, kapalmerki, vörumerki, lógó, hlutlausar umbúðir og -sérstakar umbúðir fyrir viðskiptavini. Skilgreindu texta, strikamerkissnið og end-A/end-B-samkomulag í samþykkta listaverkinu.
- Sérsniðin kapal og vörumerki
- Endurskoðun lógó og umbúða
- Litakóðun eftir verkefnum
Staðlar og gæðaskrár fyrir innkaup á ljósleiðarasamsetningum
Gagnlegustu gæðasönnunargögnin eru bundin við nákvæma vöru og lotu. Evolux vörusíður birta eftirfarandi viðmótsstaðla, efnisyfirlýsingar og prófunarvalkosti; kaupendur ættu að biðja um viðeigandi skjal á móti tilvitnuðum SKU.
IEC 61754-7 og TIA 604-5
Gefið út fyrir MPO/MTP brynvarðasamstæðuna og MPO/MTP millistykki. Þessar tilvísanir skilgreina fjöl-trefjartengiviðmótið og styðja samtengingarprófanir.
Telcordia GR-326 og JIS
Skráð á 0,2 dB hámarks-missi MTP/MPO millistykkissíðu. Staðfestu nákvæmlega hæfis- eða samræmisskjal fyrir millistykkisstillinguna sem verið er að panta.
OFNP kapaljakki
Gefið út fyrir 8-trefja OM4 MTP-til-LC samsetningu. Þetta auðkennir tilgreinda plenum snúru byggingu; verkhönnuður ber áfram ábyrgð á staðfestingu staðbundinna kóða.
IEC 61754-20
Gefið út fyrir LC OM4 tvíhliða plástursnúru. Það auðkennir LC tengiviðmótið sem notað er í SFP, XFP og SFP+ búnaðartengingum.
Samræmi við RoHS efni
Tilgreint fyrir MTP/MPO millistykkið. Fyrir innkaupaskrár skaltu biðja um núverandi yfirlýsingu sem auðkennir tilvitnaða vöru eða efnisfjölskyldu.
Tapsskýrslur við innsetningu-taps/ávöxtunar-
Evolux tekur fram að hægt sé að útvega IL/RL skýrslur. Tilgreindu bylgjulengd, takmörk, prófunaraðferð, sýnatökugrundvöll og hvort þörf sé á raðgreiningum.
Evolux segir að það hafi verið stofnað árið 2013 og hefur meira en 10 ára reynslu af ljósleiðaraiðnaði. Engin gagna-miðstöð-sérstök sendingarupphæð eða nafngreint gagnaverstilvik er birt á yfirfarnu síðunum, þannig að þessi lausnasíða úthlutar ekki óstaðfestri dreifingartölu til hluta gagnaversins.
Algengar spurningar um trefjakaðlalausn gagnavera
Hvaða upplýsingar ættu að vera innifalin í beiðni um gagnaver um ljósleiðara?
Gefðu upp tengihlutverkið, senditæki eða búnaðarviðmót, gerð tengis, trefjarstillingu, fjölda trefja, pólun, kyn tengis, pólskur, snúrulengd, jakkaeinkunn, magn eftir lengd, merkingu og umbúðir. Yfirborðsfræði, uppskrift, teikning, sýnishorn eða núverandi forskrift hjálpar Evolux að athuga samhæfni íhluta fyrir tilvitnun.
Hvenær ætti gagnaver að nota LC duplex í stað MPO/MTP?
Notaðu LC duplex þar sem virkur búnaður og plástrareitir afhjúpa duplex LC tengi og tengilinn ber eitt sendingar/móttökupar. Notaðu MPO/MTP fyrir fjöl-trefjastokka, samhliða-ljósmyndatengi eða há-þéttleikasamsöfnun; MPO/MTP-til-LC beisli eða snældaskipti geta tengt tvær viðmótsgerðirnar.
Hvernig ættu kaupendur að velja á milli OM3, OM4 og OS2?
Passaðu trefjarnar við forskrift senditækisins, bylgjulengd, ná og uppsett verksmiðju. Evolux listar upp OM3 og OM4 50/125 µm fjölstillingar og OS2 9/125 µm staka-stillingu; staðfestu nákvæma einkunn gegn gagnablaði búnaðarins frekar en að velja eftir jakkalit eingöngu.
Hvaða MPO/MTP upplýsingar þarf að staðfesta fyrir framleiðslu?
Staðfestu fjölda trefja, kyn tengis, lykilstefnu, pólunaraðferð, UPC eða APC fæðu, trefjaflokk, tapsflokk og kortlagningu frá lokum-til-enda. Þessir eiginleikar virka sem eitt kerfi, þannig að rétt kapaltegund með rangri pólun eða kyni getur samt komið í veg fyrir að hlekkurinn virki.
Hver eru MOQ og sýnishornstími fyrir sérsniðna gagnaver trefjakapla?
Evolux segir að það styðji sýnishorn, smá-aðlögun hópa og magnframleiðslu, en vefsíðan birtir ekki fastan tölulegan MOQ eða sýnishornstíma fyrir þessa lausn. Hvort tveggja ætti að vera staðfest eftir að farið hefur verið yfir tengi, trefjar, lengd, jakka, merkingar, prófunarskýrslu- og magnkröfur.
Getur Evolux útvegað einka-snúrur og prófunarskjöl?
Útgefið sérsniðið umfang inniheldur liti á jakka og stígvélum, kapalmerki, vörumerki, lógó, hlutlausar eða -sértækar umbúðir og vörustillingar fyrir viðskiptavini. Stuðningur við gagnablað og innsetningar-tap/ávöxtun-tapspróf-skýrslu er einnig tilgreint; skilgreina hvort skýrslur eru runu-byggðar eða raðgreinar í samþykktu pöntunarforskriftinni.
Byggðu gagnaverið þitt með trefjakaðlauppskrift í kringum raunveruleg tengi
Sendu svæðisfræði, sendingarviðmót, kortlagningu tengis, OM3/OM4 eða OS2 kröfur, lengdir, jakka, magn og merkingaráætlun. Evolux getur skoðað óvirku kapalsamstæðurnar og millistykkin í samræmi við framlagða forskrift.
