Ljósleiðari Pigtail
Evolux Fiber: Faglegur ljósleiðaraframleiðandi þinn!
Shenzhen Evolux Fiber Co., Ltd er leiðandi veitandi hágæða ljósleiðaralausna, sem sérhæfir sig í rannsóknum, þróun, framleiðslu og dreifingu á hágæða ljósleiðaravörum. Stofnað árið 2013 ár, og með höfuðstöðvar í Shen Zhen, Kína, höfum við komið fram sem traust nafn á sviði ljósleiðara. Með mikla áherslu á nýsköpun og áreiðanleika, leitumst við að því að mæta vaxandi kröfum alþjóðlegs fjarskiptaiðnaðar.
Kostir okkar
Fjölbreytt vörusafn
Við bjóðum upp á alhliða ljósleiðaravörur, allt frá ein- og fjölstillingu ljósleiðara til sérstakra ljósleiðara fyrir tiltekin notkun, þar á meðal ljósleiðarakapla, tengi, senditæki, millistykki og tengdan aukabúnað til að mæta fjölbreyttum þörfum viðskiptavina okkar .
Framúrskarandi þjónustuver
Við höfum sett saman teymi sérfræðinga sem eru tilbúnir til að styðja viðskiptavini okkar. Þeir aðstoða viðskiptavini við að velja réttu ljósleiðaralausnina og leiðbeina innleiðingarferlinu, sem gerir viðskiptavinum kleift að njóta alhliða ráðgjafar fyrir sölu til stuðnings eftir sölu og tækniaðstoðar.
Háþróuð rannsóknar- og þróunaraðstaða

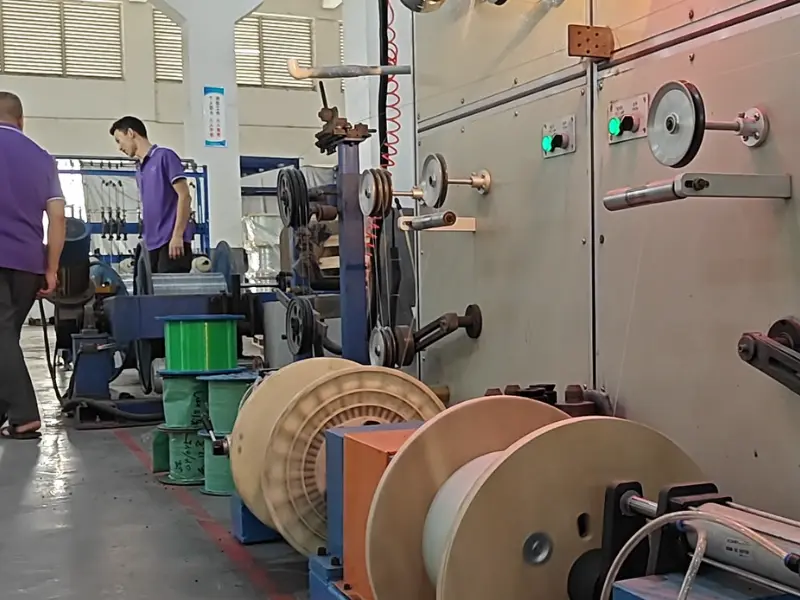

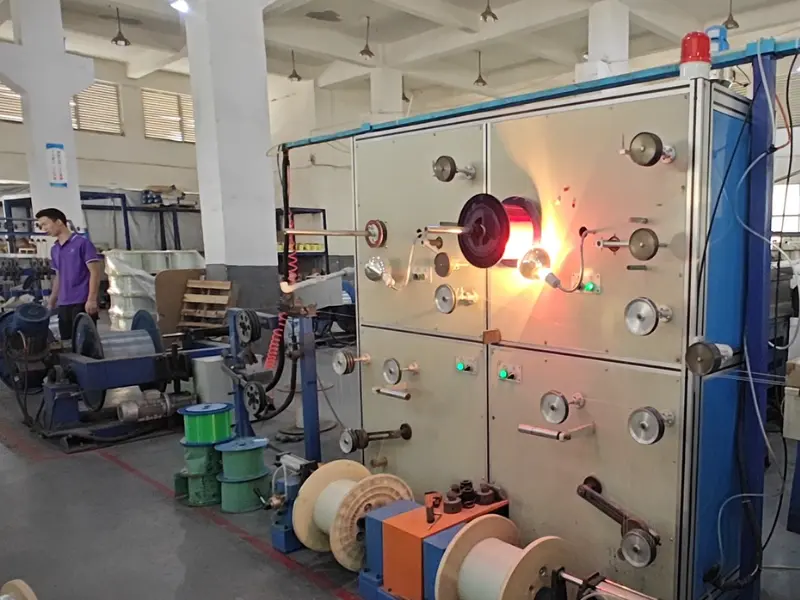

Nýjasta rannsóknar- og þróunaraðstaða, búnaður og sérhæfðar rannsóknarstofur bjóða upp á kjörið umhverfi til að stunda háþróaða rannsóknir, tilraunir og prófanir á ljósleiðaraefnum, hönnun og framleiðsluferlum.
Fagleg aðlögunarþjónusta
Við bjóðum upp á sérsniðnar valkosti sem gera viðskiptavinum kleift að sníða ljósleiðaravörur að sérþarfir þeirra. Þvermál trefja, húðunarefni eða tengigerð er hægt að aðlaga á sveigjanlegan hátt.
Vöruflokkar
Nýjustu vörur
Trefjarsvín er venjulega með ljóstengi sem er fyrirfram uppsett í öðrum endanum og þar sem hinn endinn ber trefjar er notaður til að samruna við annan trefjar. Pigtails geta haft kvenkyns eða karlkyns tengi. Ljósleiðarar eru venjulega teknir úr jakkanum til þess að vera skeyttir og síðan varðir í trefjaskeytabakka með vélrænni eða hitauppstreymi skeytivörn.
Flokkun ljósleiðara
Eftir trefjagerð
Ljósleiðarar pigtails er skipt í tvær megingerðir: einn-ham (litað gult) og multimode (litað appelsínugult) trefjar. Multimode ljósleiðara pigtails nota magn multimode fiber snúru með annaðhvort 62,5/125 míkron eða 50/{5}}micron forskriftir, enda með multimode ljósleiðara tengjum í öðrum endanum. Að auki eru 10G multimode trefjasnúrur (OM3 eða OM4) fáanlegar með ljósleiðara, venjulega aðgreindar með aqua jakka lit. Á hinn bóginn nota einhams trefjar pigtail snúrur 9/125 míkron einham fiber snúrur og eru endaðir með einham fiber tengi í öðrum endanum.
Margs konar ljósleiðarar eru fáanlegar. hver hætt með öðru tengi. Algengt notuð pigtail snúru tengi fela í sér úrval af valkostum, svo sem LC trefja pigtail, SC trefja pigtail, ST fiber pigtail, FC trefja pigtail, MT-RJ trefja pigtail, E2000 trefja pigtail, og fleiri. Hvert tengi hefur kosti og hentar fyrir mismunandi forrit og kerfi. Við skulum skoða nánar nokkrar af þeim algengu:
● SC ljósleiðara pigtail:SC pigtail snúru tengið er með ósjónræna aftengingarhönnun með 2,5 mm forgeislaðri sirkon eða ryðfríu álfelgur. SC fiber pigtail er þekkt fyrir hagkvæmni og útbreidda notkun í CATV, LAN, WAN, prófunar- og mælingarforritum.
● FC ljósleiðara pigtail:FC trefjar pigtail notar málm líkama FC sjóntengja og hefur skrúfugerð með hárnákvæmni keramik ferrules. FC ljósleiðara pigtails og tengdar vörur finna víða notkun í almennum ljósleiðara tengingum.
● ST ljósleiðara pigtail:ST pigtail tengið er sérstaklega vinsælt fyrir multimode ljósleiðara LAN forrit. Það er með útbreiddan 2,5 mm þvermál hylki úr keramik (sirconia), ryðfríu ál eða plasti. ST fiber pigtails eru almennt notaðir í fjarskiptum, iðnaði, læknisfræði og skynjara.
Eftir umsóknarumhverfi
Það eru sérhæfðir pigtail snúrur, þekktir sem brynvarðir trefjar pigtails og vatnsheldir trefja pigtails, hannaðir til að standast erfiðar og erfiðar aðstæður.
● Brynvarður pigtail:Brynvarðir ljósleiðarar eru smíðaðir með ryðfríu stáli röri eða öðru sterku stáli inni í ytri jakkanum. Þessi hönnun veitir auka vernd fyrir trefjarnar og eykur heildaráreiðanleika netsins. Það hjálpar einnig til við að koma í veg fyrir skemmdir af völdum nagdýra, byggingarvinnu eða þyngdar annarra strengja.
● Vatnsheldur Pigtail:Vatnsheldur trefjar pigtail er hannaður með ryðfríu stáli styrktri vatnsheldri einingu og brynvörðum PE (Poly Ethylene) utandyra jakka. Þessi týpa hentar vel fyrir erfiðar aðstæður eins og samskiptaturna, CATV uppsetningar og hernaðarforrit. Vatnsheldi pigtail kapallinn býður upp á framúrskarandi seigleika, togstyrk og áreiðanlega afköst, sem gerir hann tilvalinn fyrir útitengingar.
Ljósleiðarar eru í ýmsum þráðum trefjum, svo sem 1, 2, 4, 6, 8, 12, 24 og 48 þræði. Hönnun pigtail fer eftir trefjafjölda.
● Einfaldur ljósleiðari:Þessi tegund inniheldur eina trefjar og eitt tengi á öðrum endanum.
● Duplex Fiber Optic Pigtail:Tvíhliða pigtail er með tveimur trefjum og tveimur tengjum á öðrum endanum, þar sem hver trefjar eru venjulega merktur sem "A" eða "B," eða með mismunandi lituðum tengistígvélum til að gefa til kynna pólun.
Á sama hátt hafa pigtails með 4, 6, 8, 12, 24, 48, og jafnvel fleiri en 48 trefjum, sína eigin eiginleika, sem mæta sérstökum þörfum ýmissa forrita og kerfa.
Athugið: Trefjahlífar hafa annaðhvort kventengi (notað í plásturspjöldum til að auðvelda tengingar) eða karltengi (beint tengdur í sjón-senditæki til að senda merki).
Kostir ljósleiðara pigtails
Auðveld uppsetning
Ljósleiðarar eru með forlokuðum tengjum, sem gerir þá auðvelt að setja upp og dregur úr þörfinni fyrir lokun á staðnum. Þetta einfaldar uppsetningarferlið og sparar tíma.
Samræmdar og hágæða uppsagnir

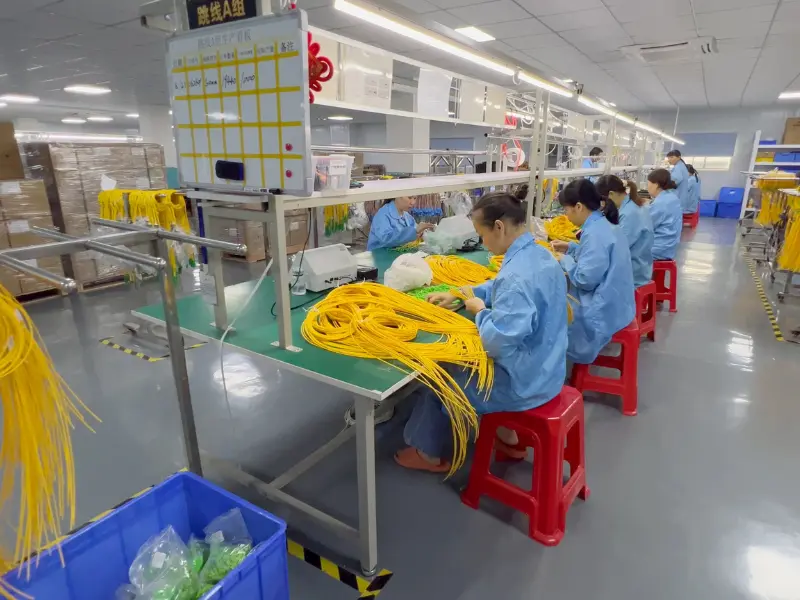

Pigtails eru verksmiðjuhættir, sem tryggja stöðuga og hágæða uppsagnir. Þetta lágmarkar hættuna á mannlegum mistökum við uppsagnir á velli, sem leiðir til betri heildarframmistöðu.
Samhæfni
Hægt er að slíta pigtails með ýmsum tengitegundum, svo sem SC, LC, ST, eða öðrum, sem tryggir samhæfni við mismunandi búnað og kerfi. Þessi aðlögunarhæfni er dýrmæt í fjölbreyttu netumhverfi.
Minni merkjatap
Verksmiðjulokin og nákvæmni í röðun tengisins hjálpa til við að lágmarka merkjatap og tryggja skilvirka ljósflutning. Þetta skiptir sköpum til að viðhalda frammistöðu og heilleika ljósleiðarakerfisins.
Notkun ljósleiðara Pigtail
Ljúkandi ljósleiðarakaplar
Ljósleiðarar eru almennt notaðir til að binda enda á ljósleiðara sem eru notaðir til að senda ljósmerki yfir langar vegalengdir. Pigtails eru tengdir við ljósleiðarasnúruna og síðan splæst eða endað með ljóstengi við annan íhlut í kerfinu, svo sem plástraborði eða sjónsenditæki.
Bygging ljósleiðaraneta
Ljósleiðarar eru mikið notaðir til að byggja upp ljósleiðarakerfi, þar sem þeir eru notaðir til að tengja saman ýmsa íhluti, svo sem sjónsenditæki, ljósmagnara og ljósskiptara. Þeir veita áreiðanlega og skilvirka tengingu milli þessara íhluta, sem tryggja réttan flutning sjónmerkja innan netsins.
Gagnaver
Ljósleiðari pigtails eru einnig notaðir í gagnaverum til að tengja sjón-senditæki og plásturspjöld. Þetta gerir gagnaverum kleift að sinna miklu magni gagnaumferðar á skilvirkan hátt og með lágmarks merkjatapi, sem tryggir háhraða og áreiðanlegan gagnaflutning.
Prófanir og viðhald
Ljósleiðarar eru einnig notaðir við prófun og viðhald á ljósleiðarakerfum. Þeir bjóða upp á þægilega leið til að prófa ljósmerki án þess að trufla aðalljósleiðarakapalinn, sem gerir það auðveldara að bera kennsl á og leysa vandamál.
Ljósleiðari pigtails þurfa rétta uppsetningu og lokun til að tryggja hámarksafköst. Við skulum kanna skref-fyrir-skref ferlið fyrir bæði uppsetningu og lokun, ásamt nokkrum viðhaldsráðum.
Uppsetningarferli
Byrjaðu á því að undirbúa ljósleiðarann og tryggðu að hann sé hreinn og laus við skemmdir eða beygjur. Fjarlægðu ytri jakka kapalsins með því að nota trefjahreinsun og afhjúpaðu trefjaþræðina. Hreinsaðu óvarða trefjar með því að nota lólausar þurrkur og ísóprópýlalkóhól til að fjarlægja óhreinindi eða aðskotaefni. Undirbúðu svínahalann með því að fjarlægja hlífðarhúðina og skilja eftir litla lengd af berum trefjum. Jafnaðu röndóttu endum kapalsins og svítans saman, tryggðu að þeir séu rétt samræmdir fyrir samruna splicing eða vélræn tengi. Notaðu samruna splicing eða vélræn tengi til að tengja trefjarnar saman á öruggan hátt. Verndaðu splæsuna eða tengipunktinn með hitaskerpuslöngu eða tengistígvélum. Prófaðu uppsetta pigtail með því að nota ljósaflmæli til að staðfesta merkistyrk. Algengar umsóknir og atvinnugreinar sem nota ljósleiðara eru meðal annars fjarskipti, gagnaver, læknisaðstaða og sjálfvirkni í iðnaði. Þeir eru nauðsynlegir til að tengja ýmis tæki eins og rofa, beinar, senditæki og plásturspjöld.
Uppsagnarferli
Byrjaðu á því að útbúa ljósleiðarann á svipaðan hátt og getið er um í uppsetningarferlinu. Fjarlægðu ytri jakkann á kapalnum til að afhjúpa trefjarnar. Hreinsaðu báða enda snúrunnar með því að nota lólausar þurrkur og ísóprópýlalkóhól til að fjarlægja mengunarefni. Undirbúðu tengið með því að fjarlægja hlífðarhettuna og þrífa það líka. Settu hverja trefjar inn í samsvarandi rauf í tengihylkinu. Festu tengihlutann á öruggan hátt til að draga úr álagi fyrir lokuðu trefjarnar. Skoðaðu og hreinsaðu allt umfram lím eða rusl í kringum tengisvæðið. Prófaðu hverja stöðvaða pigtail með því að nota ljósaflmæli til að tryggja rétta merkjasendingu. Til að viðhalda hámarks afköstum ljósleiðara er regluleg skoðun og hreinsun nauðsynleg. Forðist að beygja eða snúa þeim of mikið, þar sem það getur valdið merkjatapi eða broti. Að auki skaltu halda þeim varin gegn ryki og raka.
Þættir sem þarf að hafa í huga áður en þú velur ljósleiðara
Tegund trefja
Það fyrsta sem þú þarft að hafa í huga þegar þú velur ljósleiðara er gerð ljósleiðarans. Það eru tvær megingerðir af trefjum: einn-ham og multimode. Einhams trefjar eru hannaðir fyrir langlínusendingar en fjölstillingar trefjar henta betur fyrir styttri vegalengdir. Ef þú ert að senda gögn yfir langar vegalengdir, þá viltu nota einhliða trefjar. Ef þú ert að senda gögn yfir styttri vegalengdir duga multimode trefjar.
Kjarnastærð
Kjarnastærð ljósleiðarans vísar til þvermáls gler- eða plastkjarna sem ber ljósmerkið. Stærð kjarna hefur áhrif á bæði bandbreidd og fjarlægðargetu kapalsins. Almennt séð eru stærri kjarnastærðir betri fyrir styttri vegalengdir og lægri bandbreidd, en minni kjarnastærðir eru betri fyrir lengri vegalengdir og meiri bandbreidd.
Efni jakka
Hlífðarefni ljósleiðara er mikilvægt þar sem það verndar trefjarnar fyrir skemmdum og umhverfisþáttum. Það eru nokkur mismunandi jakkaefni til að velja úr, þar á meðal PVC, LSZH og Plenum. PVC er algengasta jakkaefnið og hentar fyrir flest forrit. LSZH (Low Smoke Zero Halogen) jakkar eru notaðir í umhverfi þar sem reykur og eitraðar gufur gætu verið hættulegar, svo sem í flugvélum eða kafbátum. Plenum jakkar eru notaðir í loftmeðferðarrými, svo sem í skrifstofubyggingum.
Tegund tengis
Gerð tengisins er annar mikilvægur þáttur sem þarf að hafa í huga þegar þú velur ljósleiðara. Það eru nokkrar mismunandi tengigerðir í boði, þar á meðal SC, FC, ST og LC. Tengitegundin sem þú velur fer eftir búnaðinum sem þú ert að tengjast og fjarlægðinni á milli þeirra.
Uppsetningarumhverfi
Að lokum þarftu að huga að uppsetningarumhverfinu þegar þú velur ljósleiðara. Mismunandi umhverfi krefst mismunandi gerða af snúru. Til dæmis, ef þú ert að setja upp kapal í erfiðu umhverfi utandyra, viltu velja kapal sem er hannaður til notkunar utandyra og þolir útsetningu fyrir veðri. Ef þú ert að setja upp kapal í gagnaver, þá viltu velja kapal sem auðvelt er að setja upp og stjórna.
Notkun ráðlegginga um ljósleiðara
Haltu kapaltengi hreinum og þurrum
Áður en ljósleiðara er notað skal hreinsa tengin á snúrunni og á snúrum eða tengjum sem kapallinn er tengdur við. Tengi geta auðveldlega mengast af ryki, olíum úr höndum, filmuleifum sem þéttast úr loftgufum og húðun sem skilin er eftir eftir að vatn og leysiefni hafa gufað upp. Raki getur einnig tært kapallok, svo geymdu kapla á þurrum svæðum.
Leyfðu rykhettunum á þar til tilbúið er að tengja
Rykhettur halda mengunarefnum og raka frá tenginu og vernda það gegn skemmdum. Eftir að þú hefur fjarlægt rykhettu skaltu skoða og þrífa hylkin áður en hún er tengd við aðra snúru eða tæki. Notaðu eingöngu hreinsiefni sem ætluð eru fyrir ljósleiðaratengi.
Taktu því rólega
Trefjastrengir eru einstaklega endingargóðir sem samanstanda af klæðningu, húðun og jakka sem vernda viðkvæmu glerþræðina og veita styrk. Samt sem áður, ef farið er illa með þær, geta glerþræðir brotnað sem hefur áhrif á boðsendingu.
Próf fyrir bilunarpunkta
Ef farið er yfir beygjuradíus eða þrýstiþol kapalsins getur það haft áhrif á frammistöðu, svo notaðu sjónbilunarstaðsetningartæki (VFL) til að finna bilunarpunkta eða aflmæli til að ákvarða hvort merkjatap sé.
Forðastu snúrur sem flækjast
Ljósleiðaraspólu og öruggum tengjum með króka- og lykkjufestingum. Þar sem þjappaðir snúrur gætu valdið merkjatapi skaltu forðast að nota plastrennilás. Þegar rennilás eru eina lausnin skaltu spenna renniböndin lauslega.
Ultimate FAQ Guide to Fiber Optic Pigtail
Sp .: Til hvers eru trefjar pigtails notaðir?
Sp.: Hver er munurinn á pigtail og plástursnúru?
Sp .: Hvað er ljósleiðari pigtail?
Sp.: Hvernig á að prófa tengi?
Sp .: Hvaða stærð er trefja pigtail?
Sp.: Hverjar eru gerðir af trefjahlífum?
Sp .: Hvar eru trefjar pigtails notaðir?
Sp.: Hver er munurinn á trefjasnúru og plástursnúru?
Sp.: Hvaða tegundir af ljósleiðara eru fáanlegar?
Sp.: Hver er bylgjulengdin fyrir ljósleiðara pigtail?
Sp.: Hver er hámarksfjarlægð sem ljósleiðari getur sent merki?
Sp.: Hvernig virkar trefjasvín?
Sp.: Hvað er algengasta pigtail tengið sem er mikið notað?
Sp.: Hvar notum við pigtail liðum?
Sp.: Hvernig skellirðu pigtails?
Sp.: Hvað er einn hamur pigtail?
Sp.: Hvernig á að skipta um pigtail tengi?
Sp .: Hverjir eru kostir fyrirfram lokaðra ljósleiðara pigtails?
Sp.: Hver er hámarks togspenna fyrir ljósleiðara pigtails?
Sp.: Eru ljósleiðarar pigtails hentugur fyrir notkun utandyra?
Sem einn af leiðandi framleiðendum og birgjum ljósleiðara í Kína, fögnum við þér hjartanlega til að kaupa ljósleiðara á lager hér frá verksmiðjunni okkar. Allar sérsniðnar vörur eru með hágæða og lágt verð. Fyrir verðskrá og ókeypis sýnishorn, hafðu samband við okkur núna.
