FTTH ODN lausn fyrir hraðvirka og áreiðanlega trefjaaðgangsuppsetningu
Evolux útvegar eins-óvirka ljósleiðaraíhluti fyrir FTTH, FTTx og PON aðgangsnet, þar á meðal SC/APC tengi, millistykki, pigtails, patch snúrur, PLC splitter og tengibox.
FTTH ODN lausn fyrir hraðvirka og áreiðanlega trefjaaðgangsuppsetningu
Evolux útvegar eins-óvirka ljósleiðaraíhluti fyrir FTTH, FTTx og PON aðgangsnet - SC/APC tengi, millistykki, pigtails, plástrasnúrur, PLC splitter og tengibox.
FTTH vörulausnin okkar hjálpar fjarskiptafyrirtækjum, verktökum og dreifingaraðilum að byggja upp stöðugt, stigstærð og auðvelt-að-að setja upp ljósdreifingarkerfi, allt frá miðstöðvaruppbót til síðustu-mílu áskrifenda.
eyru Fiber Optic Supply Experience
Ljósleiðaratengi fylgja
FTTH & FTTx verkefnapantanir studdar
Merking og pökkun í boði

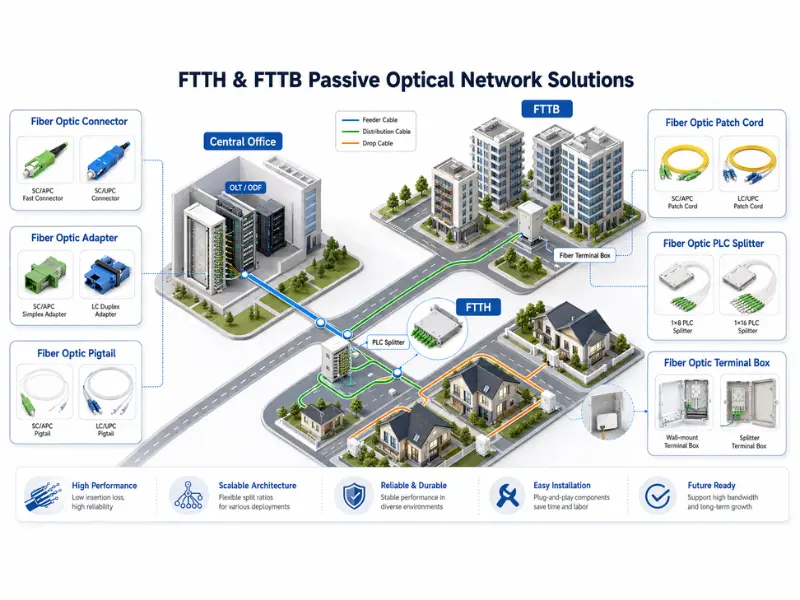

Dæmigert FTTH ODN netarkitektúr
Í dæmigerðu FTTH PON neti tengja aðgerðalausir sjónrænir íhlutir aðalskrifstofuna við endanotendur án virks búnaðar í dreifileiðinni. Evolux býður upp á óvirku lykilhlutana sem notaðir eru til að kljúfa, splæsa, plástra, loka og tengingu áskrifenda
OLT
Aðalskrifstofa
01
ODF / Skápur
Matarsnúra
02
PLC skerandi
1×4 – 1×64
03
Terminalbox
Dreifing
04
Slepptu → ONT
Áskrifandi
05
Hver hluti FTTH netsins krefst samhæfra óvirkra íhluta. Gerð tengis, skiptingarhlutfall, getu tengiboxsins, gerð trefja og uppsetningarumhverfi hafa allir áhrif á afköst netkerfisins og skilvirkni uppsetningar. Evolux hjálpar viðskiptavinum að velja samsvarandi vörur í samræmi við staðfræði verkefnisins, magn áskrifenda og dreifingaratburðarás.
Mælt er með FTTH vörufjölskyldur
Evolux býður upp á helstu óvirka ljósleiðaravörufjölskyldur sem notaðar eru í FTTH og PON aðgangsnetum. Þessar vörur er hægt að útvega sér eða sameina í sérsniðna FTTH verkefnauppskrift.
Ljósleiðaratengi
SC/APC hraðtengi, SC/UPC tengi og LC tengi fyrir vallarlok, ONT tengi, tengibox og plástur.
Notað í: uppsögn á velli · ONT · plástra
Ljósleiðarahraðtengi Sc Apc
Ljósleiðara Sc tengi
Ljósleiðari Lc tengi
Ljósleiðara millistykki
SC/APC einfalt millistykki, LC tvíhliða millistykki og flans millistykki fyrir tengibox, dreifibox, ODF og splitter box.
Notað í: tengibox · ODF · splitbox

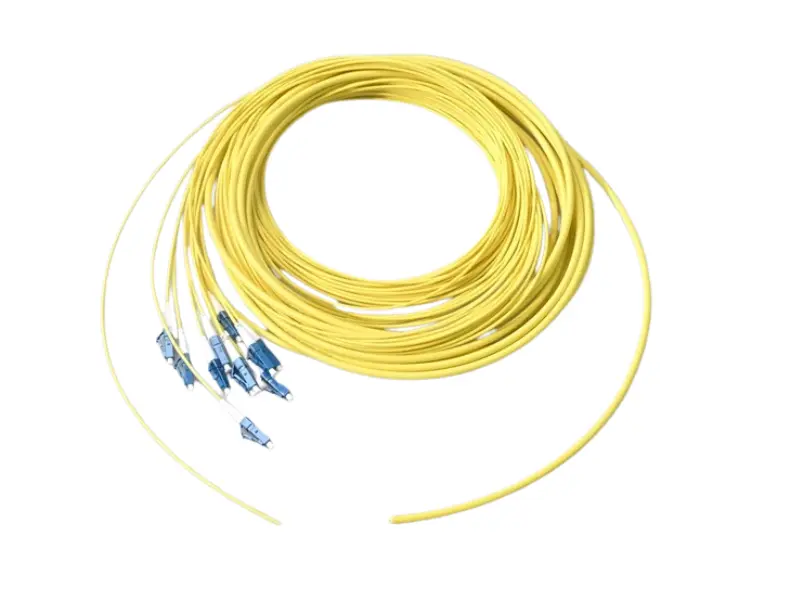

Ljósleiðari Pigtail
SC/APC og LC/UPC pigtails í OS2 G.657A1/A2 trefjum fyrir skeytipunkta, tengikassa og dreifigrinda.
Notað í: tengipunkta · tengibox · ODF
Ljósleiðarasnúra
SC/APC simplex, LC og brynvarðar plástrasnúrur fyrir OLT, ODF, splitter, tengibox og ONT tengingu.
Notað í: OLT · ODF · splitter · ONT

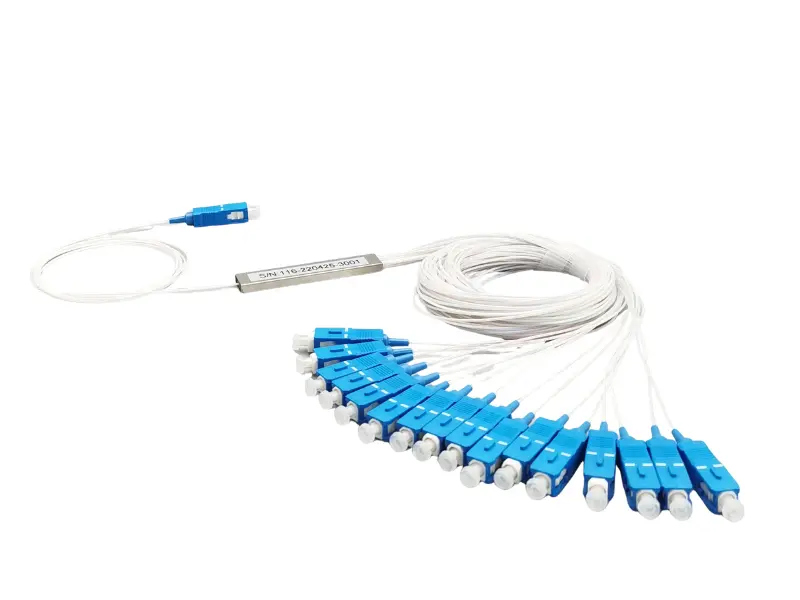

Fiber Optic PLC skerandi
1×4, 1×8, 1×16, 1×32 og 1×64 PLC skiptarar fyrir PON merkjaskiptingu, miðstýrða og aukaskiptingu.
Notað í: PON skiptingu · miðstýrt · auka
Ljósleiðaratengibox
2 til 24 kjarna tengibox, klofningskassar og vegg-festingarboxar fyrir gang, vegg, stöng og aðgangsstaði fyrir áskrifendur.
Notað í: ganginum · vegg/staur · aðgangsstaði
Hvort sem verkefnið þitt þarfnast hefðbundinna SC/APC plástursnúra eða fullt sett af tengiboxum, PLC splitterum, millistykki og pigtails - Evolux styður sveigjanlega vörusamsvörun fyrir mismunandi FTTH dreifingarlíkön.
FTTH lausnategundir fyrir mismunandi dreifingarþarfir
Mismunandi FTTH verkefni krefjast mismunandi uppsetningaraðferða. Evolux styður splicing-undirstaða FTTH, for-lokað FTTH og MDU byggingartrefjadreifingarlausnir.

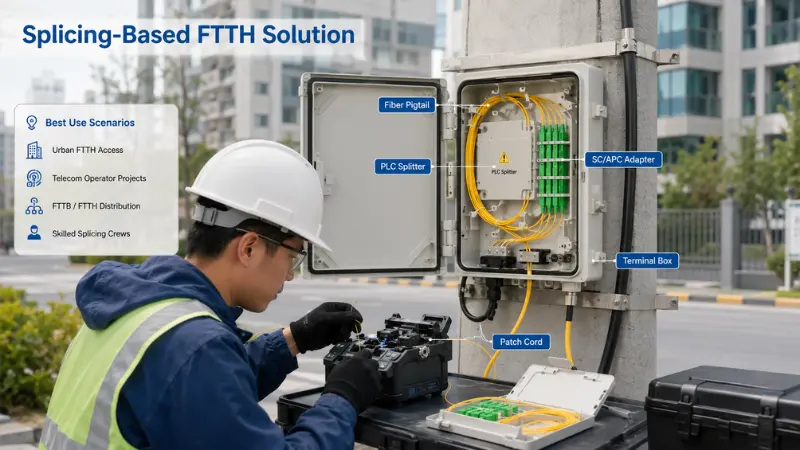

Splicing-Byggð FTTH lausn
Fyrir hefðbundin FTTH verkefni, kostnaðar-viðkvæm aðgangsnet og dreifing þar sem samruna samruna er krafist.
Kjarnaávinningur:stöðug tenging og sveigjanleg leið - byggð fyrir langtíma-föst aðgangsnet.
Trefjahlífar eru sameinaðar með fóðrunar- eða dreifitrefjum, en millistykki og tengiboxar veita skipulagða, varna tengipunkta - tilvalin fyrir verkefni sem þurfa stöðugan-afköst og sveigjanlega leið á staðnum.
- SC/APC millistykki
- PLC skerandi
- Terminalbox
- Patch snúra
Bestu notkunarsviðsmyndir
- Urban FTTH aðgangsnet
- Verkefni fjarskiptaaðila
- FTTB / FTTH dreifingarstaðir
- Lið með hæfum splæsingum

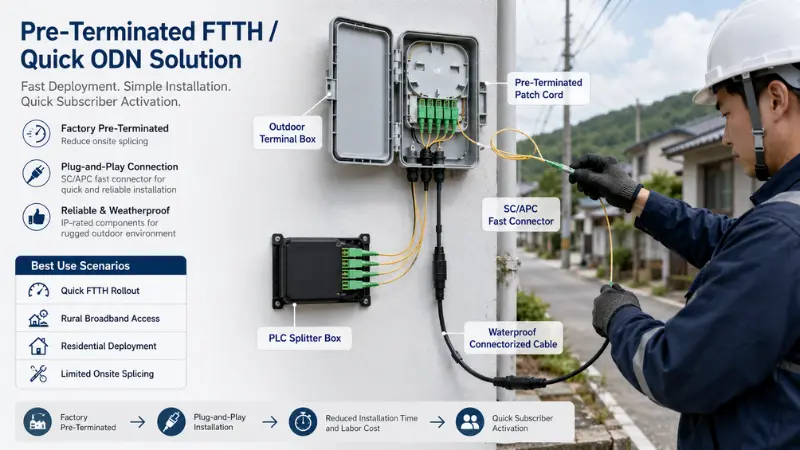

Fyrirfram-Ljúkt FTTH / Quick ODN
Fyrir hraðvirka virkjun áskrifenda, lág-íbúð, breiðband í dreifbýli og markaði með háum launakostnaði.
Kjarnaávinningur:draga úr reitum, einfalda uppsetningu og flýta fyrir virkjun áskrifenda.
Verksmiðju-lokaðir snúrur, tengi og tengibox bæta uppsetningarhraða og draga úr uppsetningarvillum - sem henta fyrir hraðvirka FTTH útfærslu þar sem skilvirkni uppsetningar og stöðug gæði skipta mestu máli.
- Lýsing Lýsing Lýsing
- Tæknilýsing
- Eiginleikar
- Umsóknir
Bestu notkunaraðstæður:
- Fljótleg útfærsla FTTH
- Breiðbandsaðgangur í dreifbýli
- Uppbygging íbúðabyggðar
- Takmörkuð sprautunarúrræði á staðnum

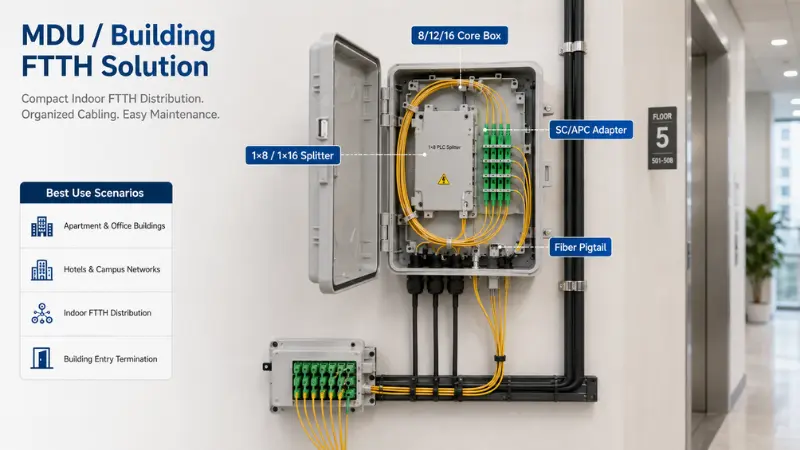

MDU / Building FTTH lausn
Fyrir íbúðir, skrifstofubyggingar, hótel, háskólasvæði og fjöl-íbúðir.
Kjarnaávinningur:þjöppuð trefjadreifing fyrir fjöl-íbúðir og inngangsstaði innanhúss.
Fyrir MDU og byggingu FTTH er þétt dreifing og auðvelt viðhald lykilatriði. Evolux útvegar tengikassa, splittera, millistykki, pigtails og innandyra plástrasnúrur fyrir ganginn, gólf-hæð og áskrifenda-aðgangsstaði.
- 8/12/16 Kjarnakassi
- 1×8 / 1×16 Skerandi
- SC/APC millistykki
- Fiber Pigtail
Bestu notkunarsviðsmyndir
- Íbúða- og skrifstofuhúsnæði
- Hótel og háskólanet
- FTTH dreifing innanhúss
- Lokun húsagangs
Hvernig á að velja FTTH vörur fyrir verkefnið þitt?
Rétt FTTH stilling fer eftir netskipulagi, skiptingarhönnun, uppsetningarumhverfi og magni áskrifenda. Notaðu þessa handbók til að velja viðeigandi óvirka íhluti áður en þú biður um tilboð.
| Ástand verkefnisins | Mælt er með stefnu | Upplýsingar til að staðfesta |
|---|---|---|
| Miðstýrð skipting | PLC skiptingarskápur / ABS / LGX | Skiptahlutfall, magn ports, gerð tengis, uppsetningarrými |
| Secondary splitting | Tengibox með splitter | Notendaþéttleiki, gólfmagn, viðhaldsaðferð |
| Útiveggur / staurfesting | IP65 tengibox fyrir utan | Vatnsheldur láréttur flötur, snúruinngangsstefna, uppsetningaraðferð |
| Gangur / Innanhússuppsetning | Fyrirferðarlítill kassi + pigtail + plástursnúra | Eldvarnar-þörf, beygjuradíus, kassastærð |
| Hröð virkjun áskrifanda | For-lokað snúra fyrir plástur | Lengd snúru, gerð tengis, togarauga, vatnsheld |
| PON nettenging | SC/APC tengi + PLC splitter | Skiptahlutfall, kostnaðarhámark fyrir ljósafl, OLT/ONT tengi |
Fyrir flest FTTH PON net eru SC/APC tengi almennt notuð til að draga úr endurspeglun. Hins vegar ætti endanleg tengitegund alltaf að passa við OLT, ONT, splitter og verklýsingu. Evolux getur hjálpað til við að staðfesta vörusamhæfni fyrir fjöldaframleiðslu.
Verkfræðistýringarpunktar fyrir FTTH ODN dreifingu
FTTH verkefni krefjast meira en vörukaupa. Skoða skal sjónafköst, uppsetningarumhverfi, tengisamhæfni og prófunarskjöl áður en endanleg vörulisti er staðfestur.

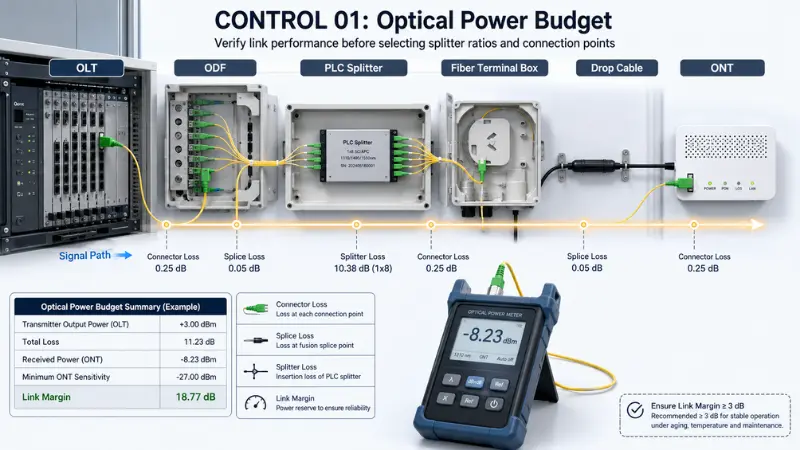

STJÓRN 01
Optical Power Budget
Staðfestu klofningstap, tengitap, skeytatap og tengingarmörk áður en valið erskiptingarhlutföllog tengipunkta. Rétt orkuáætlun heldur merki stöðugu frá OLT til ONT.
STJÓRN 02

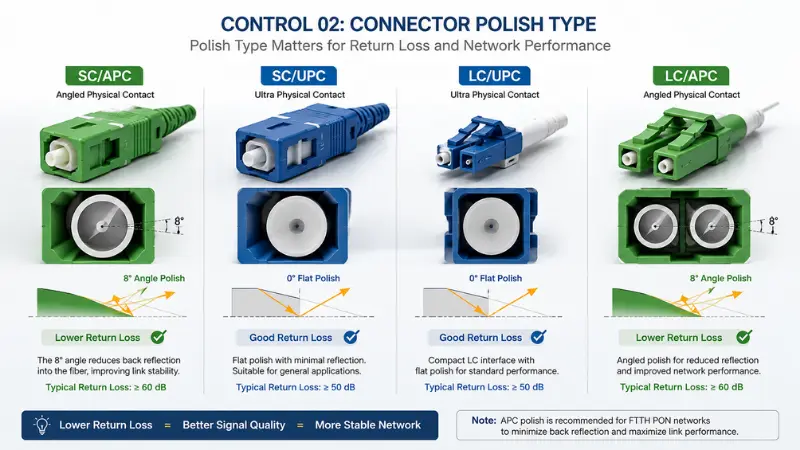

Tengi pólsk gerð
PON net nota venjulega SC/APC vegna þess að APC pólskur dregur úr tapi á skilum. SC/UPC, LC/UPC eða LC/APC gætu einnig átt við - sjáPC vs UPC vs APC pólskur.
STJÓRN 03

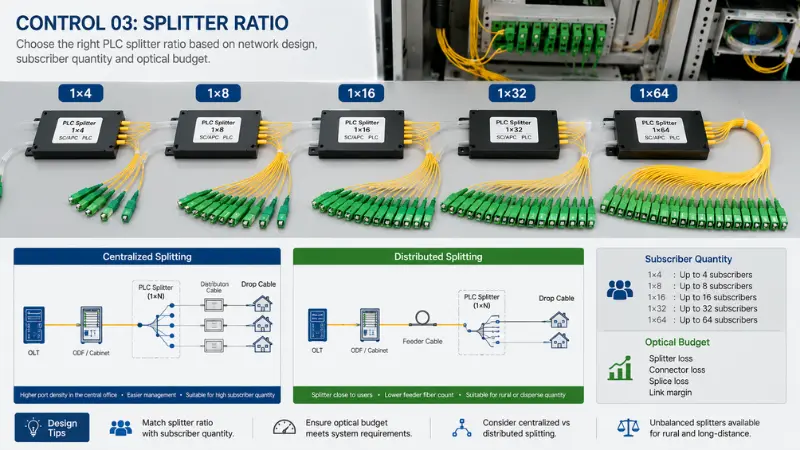

Skiptahlutfall
Algeng PLC hlutföll eru 1×4, 1×8, 1×16, 1×32 og 1×64. Veldu eftir áskrifendamagni, sjónrænu kostnaðarhámarki og miðlægri vs dreifðri hönnun - þ.m.t.ójafnvægi í skiptingufyrir dreifbýli.
STJÓRN 04

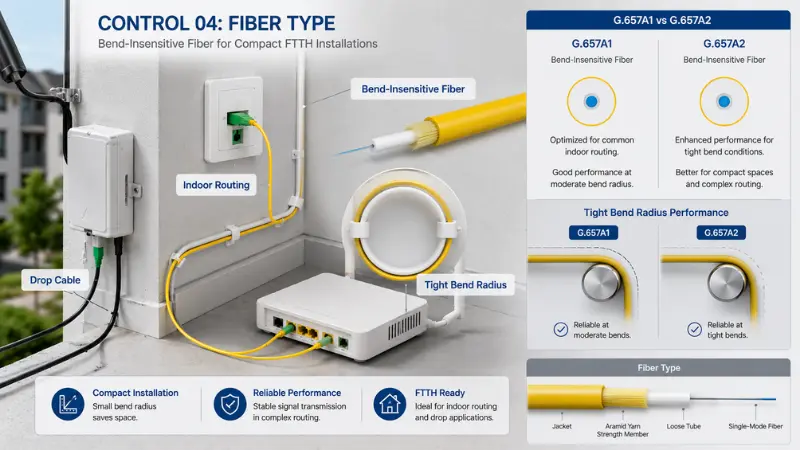

Tegund trefja
Fyrir fallsnúru og leiðslur innanhúss eru beygju-ónæmar trefjar eins og G.657A1 / G.657A2 ákjósanlegir fyrir þétt rými og þéttan beygjuradíus. Bera samaneinn-hamur vs multimode.
STJÓRN 05

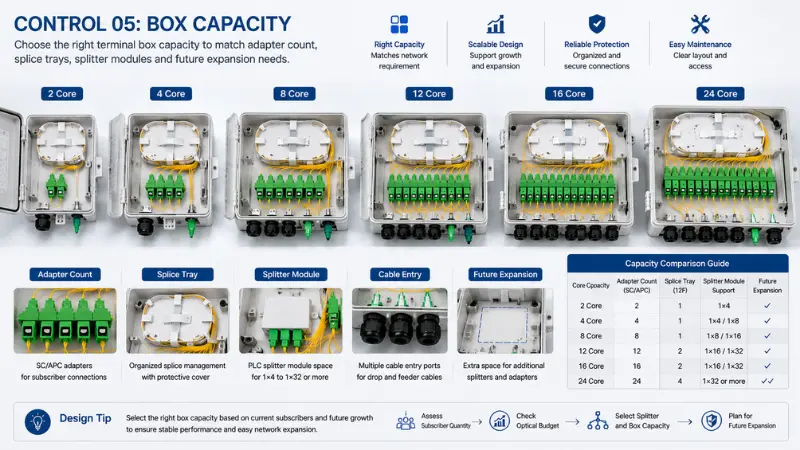

Kassa rúmtak
Samsvöruntengiboxgetu til að telja millistykki, skeyta bakka, skiptingareiningar og framtíðarstækkun. Algengar valkostir: 2, 4, 8, 12, 16 og 24 kjarna.

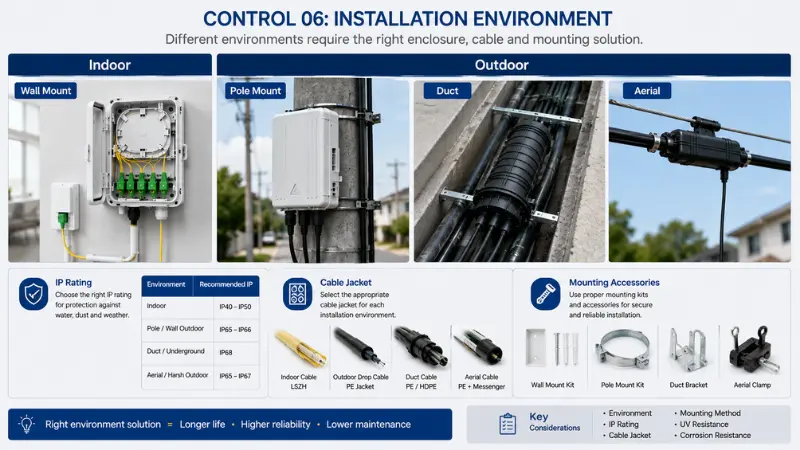

STJÓRN 06
Uppsetningarumhverfi
Innanhúss, utandyra, veggir, stöng, rásir og loftnet gætu þurft mismunandi kapaljakka, kassaefni, IP einkunnir og fylgihluti fyrir uppsetningu. Sjáðuinni og úti uppsetningu.
FTTH Innkaupa- og verkfræðileiðbeiningar
Tilvísunargreinar til að hjálpa liðinu þínu að skipuleggja PON-skiptingu, velja tengi og undirbúa fullkomna FTTH óvirka íhlutauppskrift.
Sérsniðin FTTH vörusamsvörun og BOM stuðningur
Hvert FTTH verkefni hefur mismunandi kröfur. Evolux styður sveigjanlega vörusamsvörun og aðlögun svo þú getir undirbúið rétta efnið fyrir uppsetningu aðgangsnets.
Tengi: SC/APC, SC/UPC, LC/UPC, LC/APC
Kapallengd og kapaljakki
PLC skiptingarhlutfall
Rúmtak tengiboxs
Gerð uppsetningar innanhúss eða utan
Magn millistykkis og spjaldsstillingar
OEM merki og umbúðir
Gagnablað og IL/RL prófunarskýrsla
Sendu svæðisfræði netkerfisins þíns, magn áskrifenda, skiptingaráætlun og uppsetningarumhverfi - teymið okkar mun mæla með samhæfum tengjum, millistykki, grísum, plástrasnúrum, PLC-kljúfum og tengiboxum fyrir FTTH verkefnið þitt.
Algengar spurningar um FTTH ODN lausn
Sp.: Hvaða vörur eru venjulega nauðsynlegar fyrir FTTH ODN verkefni?
A: Dæmigert FTTH ODN verkefni gæti þurft ljósleiðaratengi, millistykki, pigtails, plástursnúrur, PLC splitter, tengikassa, dropakapla og tengdan aukabúnað. Endanleg vörulisti fer eftir staðfræði netsins, skiptingarhlutfalli, uppsetningarumhverfi og magni áskrifenda.
Sp.: Getur Evolux veitt fullkomna FTTH vöruuppskrift?
A: Já. Viðskiptavinir geta sent okkur svæðisfræði netkerfisins, magn áskrifenda, skiptingaráætlun og uppsetningarumhverfi. Evolux getur mælt með hentugum FTTH óvirkum íhlutauppskrift út frá verkefniskröfunni.
Sp.: Hvaða tengitegund er almennt notuð í FTTH PON netkerfum?
A: SC/APC er almennt notað í FTTH PON netkerfum vegna þess að það hjálpar til við að draga úr sjónspegli. Hins vegar ætti endanleg tengitegund að passa við OLT, ONT, splitter og verklýsingu. Sjá SC/APC tengileiðbeiningar okkar.
Sp.: Hvaða PLC skiptingarhlutföll eru fáanleg?
A: Algeng PLC skiptingarhlutföll eru 1×2, 1×4, 1×8, 1×16, 1×32 og 1×64. Hægt er að ræða aðrar stillingar í samræmi við kröfur verkefnisins. Skoðaðu alla PLC splittera.
Sp.: Getur þú stutt fyrirfram-hættar FTTH lausnir?
A: Já. Evolux getur stutt for-lokaðar plástrasnúrur, hraðtengi, tengibox og tengda óvirka íhluti til að draga úr skeytingum á staðnum og einfalda uppsetningu.
Sp.: Getur þú útvegað vörur fyrir bæði FTTH uppsetningu innanhúss og utan?
A: Já. Evolux útvegar inni og úti tengikassa, plástursnúrur, pigtails, millistykki og aðra FTTH óvirka íhluti. Til notkunar utandyra gæti þurft vatnshelda kassa, viðeigandi kapaljakka og viðeigandi uppsetningarbúnað.
Byggðu FTTH ODN verkefnið þitt með samsvarandi óvirkum trefjum íhlutum
Hvort sem þú þarft staðlaðar FTTH vörur eða sérsniðna verkefnauppskrift, Evolux getur hjálpað þér að passa við tengi, millistykki, pigtails, plástursnúrur, PLC splittera og tengikassa fyrir netuppsetninguna þína.
