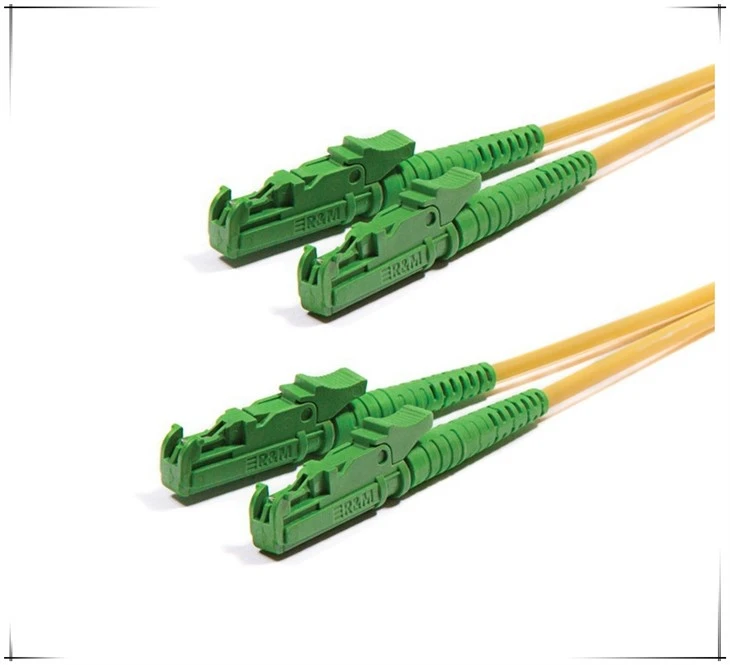

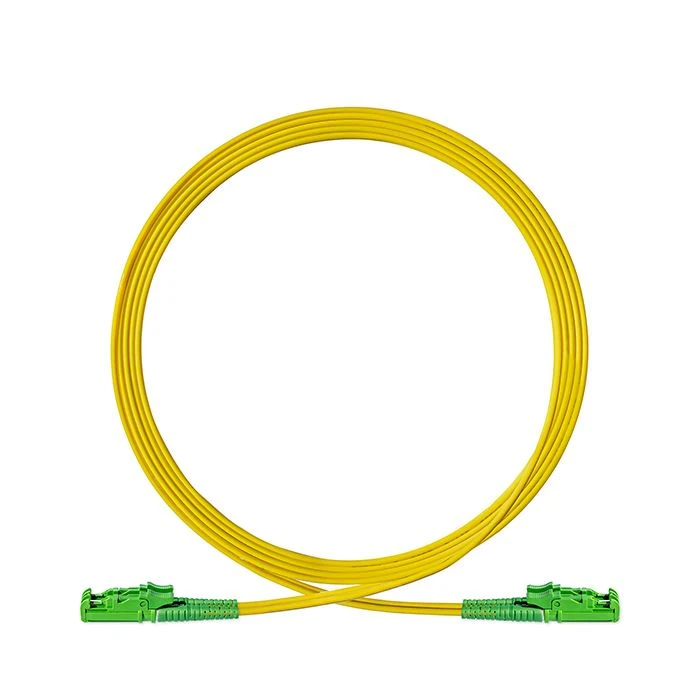

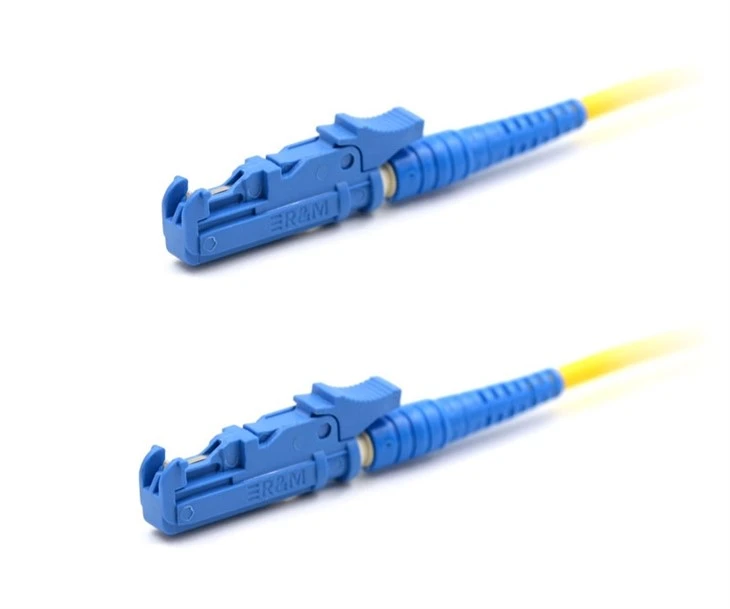

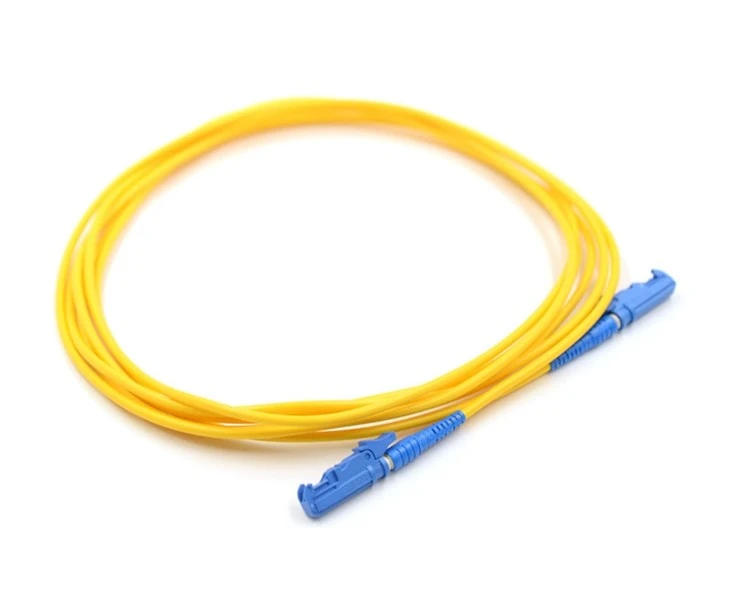

Ljósleiðari E2000jumper leiðirer stutt ljósleiðarasnúra sem er með tengjum á báðum endum. Þessi kapall er notaður til að tengja saman tvær netgræjur eða hluta, svo sem bein og rofa eða plástraborð og senditæki. Plástursnúrurnar koma í ýmsum lengdum og trefjagerðum, svo sem ein-ham eða multimode trefjar, og tengin geta verið af mismunandi gerðum, þar á meðal SC, ST, LC og MTP/MPO. Með því að nota þessar snúrur er hægt að koma á og fjarlægja tengingar milli netíhluta hratt og án þess að þurfa flókna kaðall.

Lítið innsetningar- og afturtap:Ljósleiðaraplástrasnúrur eru með lágt innsetningar- og skilatap, sem þýðir að þær eru mjög duglegar við að senda gögn yfir langar vegalengdir með lágmarks hávaða og merkidempun.

Mikil bandbreidd:Ljósleiðarasnúrur hafa mikla bandbreiddargetu, sem gerir þær tilvalnar fyrir háhraða gagnaflutningsforrit sem krefjast mikillar getu til gagnaflutnings.

Mikið úrval af forritum:Ljósleiðaraplástrasnúrur eru notaðar í fjölmörgum forritum, svo sem gagnaverum, fjarskiptum, lækningatækjum, her og geimferðum og sjálfvirkni í iðnaði.

Sveigjanleiki:Ljósleiðarasnúrur eru mjög sveigjanlegar, sem þýðir að auðvelt er að setja þær upp í þröngum rýmum þar sem hefðbundnar koparkaplar passa ekki.

Ending:Ljósleiðarasnúrur eru mjög endingargóðar og geta starfað í erfiðu umhverfi, þar með talið háum hita, raka og útsetningu fyrir efnum.

Auðveld uppsetning:Tengin á ljósleiðarasnúrum eru plug-and-play, sem þýðir að auðvelt er að tengja þau við önnur tæki án þess að þörf sé á sérstökum verkfærum eða búnaði.

Arðbærar:Ljósleiðarasnúrur eru hagkvæmar og bjóða upp á lægri heildareignarkostnað samanborið við koparkapla, sérstaklega yfir langar vegalengdir.

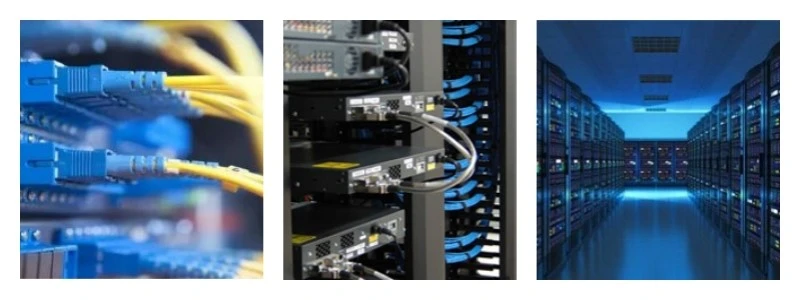

CATV, neðanjarðarprófunarbúnaður;
Fjarskiptanet;
staðarnet (LAN);
Wide Area Networks (WAN);
Forsendur uppsetningar;
Gagnavinnslunet;
Vídeó og hernaðarvirkt tæki lúkning.

Fimm próf til að tryggja gæði trefjaplástra

Gæði ljósleiðarastrengja hafa áhrif á allan ljósleiðaratengilinn. Sérhver trefjaplásturssnúra verður að vera stranglega prófuð áður en farið er frá verksmiðjunni. Svo hvaða próf mun framleiðandi trefjaplástra gera til að tryggja hágæða plástursnúrur?

Til að tryggja gæði sjónplástrasnúra eru eftirfarandi fimm tegundir skoðunarprófa almennt gerðar áður en farið er frá verksmiðjunni.

Uppgötvun taps/skilunartaps við innsetningu á trefjaplástri

Innsetningartap og afturtap eru lykilbreytur sem hafa áhrif á sjónplásturssnúrur. TIA staðallinn kveður skýrt á um að hámarks innsetningartap ljóssnúrunnar sé 0.75dB (þ.e. ásættanlegt hámarksgildi).

Fyrir flestar ljósleiðarasnúrur á markaðnum er venjulegt svið innsetningartaps á milli {{0}}.3dB og 0.5dB, og svið nokkurs lítils innsetningartaps er á milli {{6 }}.15dB og 0.2dB. Gildi fyrir skilatap eru gefin upp í dB og eru venjulega neikvæð, þannig að hærri gildi eru betri og dæmigerðar forskriftir eru á bilinu -15 til -60 dB.

Samkvæmt stöðlum í iðnaði ætti afturtap Ultra PC fágaðs ljósleiðaratengja að vera meira en 50dB, og afturtapið á bevel polish er venjulega meira en 60dB. PC gerð ætti að vera meiri en 40dB. Fyrir multimode trefjar eru dæmigerð RL gildi á milli 20 og 40 dB.

Vísbendingar um almenna burðarstökkvara eru að innsetningartapið er minna en 0.3dB og afturtapið er meira en 45dB.

Skoðun á enda andlits á trefjaplástri

Hreinsun endahliðar ljósleiðaratengisins hefur bein áhrif á frammistöðu þess. Til dæmis munu rispur, gryfjur, sprungur, rykmengun o.s.frv. á endahlið ljósleiðarans valda því að tengimerkið tapist, sem leiðir til lélegrar innsetningar og afturtaps.

Skoðun á trefjaplástursnúru 3D interferometer

3D interferometer prófun er aðallega til að prófa rúmfræði trefjaendahliðar, og færibreyturnar innihalda sveigjuradíus, hornpunktastöðu, trefjahæð og svo framvegis. Endahlið trefjaplástursnúrunnar þarf að mala í kúlulaga yfirborð, en vörurnar sem framleiddar eru með raunverulegu framleiðsluferlinu geta ekki verið fullkomnar.

Hver eru viðeigandi gildi fyrir sveigjuradíus, frávik hornpunkts og trefjahæð?

Þess vegna er endaandlitsformið tilgreint í tæknistaðlinum, sem felur í sér sveigjuradíus ROC, hornpunktastöðu og trefjahæð.

Samkvæmt tæknilegum stöðlum IEC stofnunarinnar er viðmiðunargildi sveigjuradíus ROC að PC gerð tengisins er 10 ~ 25mm og APC gerð tengisins er 5 ~ 15mm. Vertex offset vísar til offsetsins á milli hornpunkts boginn yfirborðs og trefjaássins. Ef hornpunkturinn er of stór er aflögun endaflatarsins nóg til að valda líkamlegri snertingu milli trefjanna. Þess vegna krefst tæknistaðallinn hornpunktsforskall trefjastökkvarans Minna en eða jafnt og 50μm.

Trefjahæð vísar til hæðar endahliðar trefja miðað við endahlið ferrulsins. Endaflöturinn á trefjum getur stungið út fyrir endaflötinn á hyljunni, eða getur verið innfelldur fyrir neðan hliðina á hyljunni. Hæð ljósleiðarans sem tilgreind er í tæknistaðlinum er -250~+250nm.

Vélræn frammistöðuprófun á trefjaplástri

Til dæmis, togpróf, prófið sjónplásturssnúru undir tilgreindum togkrafti til að sannreyna trefjadeyfingu og trefjarlengingu álagsöryggisþátt.

Tilraun umhverfishita með trefjaplástri

Nauðsynlegt er að prófa frammistöðuvísa ljósleiðaratengja við mismunandi umhverfishitaskilyrði.
