Evolux Fiber tilboð Sérsniðin ljósleiðaraplástrasnúra LC/UPC TIL LC/UPC Duplex tengi með Simplex snúru. Það er notað í staðarnetum innan byggingar eða háskólasvæða til að tengja saman tölvur, prentara og önnur nettæki, sem býður upp á hraðari gagnaflutningshraða en hefðbundnar koparkaplar.
Forskrift
| Tegund trefja | SM/MM |
|---|---|
| pólsku | PC/UPC/APC |
| Tegund tengis | LC, SC, ST, FC |
| Innsetningartap | Minna en eða jafnt og 0,30dB (IEC Grade C); Minna en eða jafnt og 0,15dB (IEC Grade B) |
| Tap á skilum | SM UPC Stærra en eða jafnt og 50dB; SM APC Stærra en eða jafnt og 60dB; MM PC Stærri en eða jafnt og 35dB |
| Þvermál jakka | 0,9 mm, 2,0 mm, 3,0 mm |
| Fiber Mode | 9/125um, 50/125um, 62,5/125um |
| Kapalvalkostir | PVC/LSZH/OFNP |
| Rekstrarhitastig | -40ºC~+75ºC |
Eiginleikar
-Uniboot hönnunDregur úr hljóðstyrk kapals um allt að 50% við leiðingu
-Ýttu/dragðu flipa fyrir betri nothæfi í forritum með miklum-þéttleika
-Lágt innsetningartap og mikið ávöxtunartap
-Öll afkastagögn tryggð á öllu rekstrarhitasviðinu (‐40 gráður til +85 gráður)
-Mikið úrval af stöðluðum gerðum tengi (þar á meðal SC/APC, LC/UPC, LC/APC og MPO/APC) og lengdir (allt að 30 metrar)

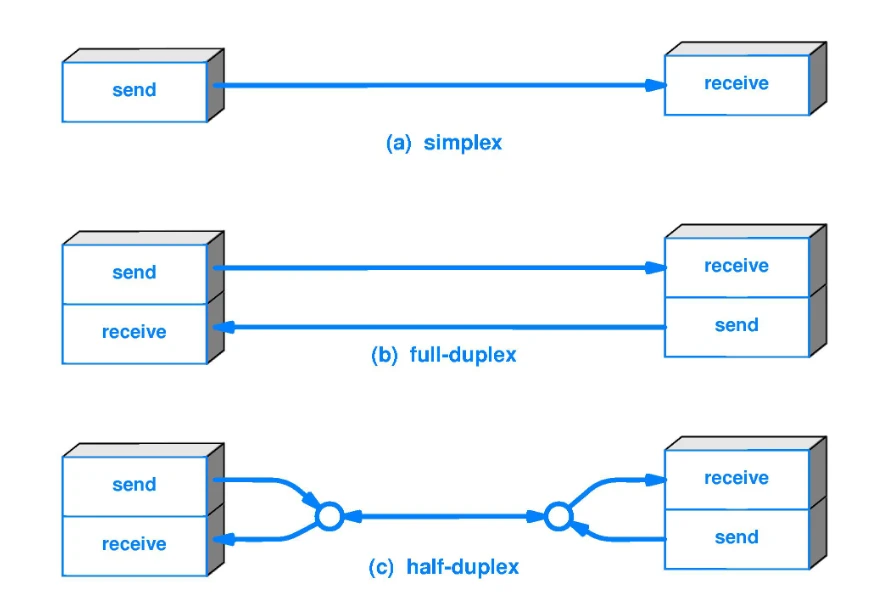

Hver er munurinn á milliEinfaldur og tvíhliða ljósleiðari?
Einfalt:Simplex hefur aðeins einn ljósleiðara og eitt ljósleiðaratengi í hvorum enda. Það gerir aðeins kleift að senda gögn í eina átt, sem er óafturkræft. Simplex er venjulega notað inni í byggingum fyrir Ethernet rofa eða önnur tæki.
Duplex:Tvíhliða hefur tvo þræði af ljósleiðara og tvö ljósleiðaratengi í hvorum enda til að senda og taka á móti gögnum. Tvíhliða er oft notað til að tengja-háhraða netbúnað, eins og netþjónakerfi og ljósleiðararofa.
Umsóknir
Hvar á að nota LC til LC UPC 9/125μm Singlemode Duplex Patch Cord
Gagnamiðstöðvarþjónn-til-að skipta um trefjatengingar
LC til LC UPC tvíhliða uppsetningin styður samtímis sendingar- og móttökurásir sem krafist er fyrir NIC tengingar miðlara við topp-af-rekki rofa. 9/125μm einmóta trefjarinn skilar litlum dempun yfir keyrslu allt að nokkra kílómetra, sem gerir þessa plástursnúru hentugan fyrir bæði innan-rekki og þvergangstengla í stórum-umhverfi gagnavera.
Enterprise LAN Backbone Structured Cable
Að byggja upp grunnnet sem tengja fjarskiptaherbergi yfir margar hæðir nota LC UPC einmóta tvíhliða plástrasnúrur fyrir dreifingu á milli-hæða trefja. LSZH jakkavalkosturinn uppfyllir brunaöryggiskóða fyrir snúrur sem eru leiddar í gegnum loftrýmisrými og riser, en rekstrarhitastigið frá -40 gráður til +75 gráður rúmar búnaðarskápa með breytilegri loftslagsstýringu.
FTTH ljósdreifingarkerfistengingar
Trefjar-til--heimilisinsdreifingar sem tengja OLT tengi við splitter inntak krefjast áreiðanlegra LC UPC lúkkaðra snúra. IEC Grade B innsetningartapsforskrift sem er Minna en eða jafnt og 0,15dB varðveitir ljósafl fjárhagsáætlunar fyrir PON kerfi sem þjóna íbúðaáskrifendum yfir lengri dreifingarvegalengdir.
Telecom Central Office ODF Patching
Fjarskiptafyrirtæki sem hafa umsjón með ljósdreifingarrömmum á aðalskrifstofum nota LC til LC einmóta tvíhliða stökkva til að þver-tengja flutningsbúnað. Framboð á 0,9 mm, 2,0 mm og 3,0 mm þvermál jakka gerir val byggt á kapalþéttleika og leiðarkröfum innan búnaðarrekka.
Broadcast Facility SDI-yfir-Trefjaflutningur
Sjónvarpsframleiðsla og útsendingarkerfi sem bera 3G-SDI og 12G-SDI merki yfir ljósleiðara nota LC tvíhliða tengingar fyrir stúdíó-til-stjórna-tengla. Hið breitt rekstrarhitasvið styður uppsetningar í farsímaframleiðslubílum og fjarútsendingaraðstöðu.
Algengar spurningar
Q1: Hvaða trefjategund vísar 9/125μm til?
Svar: 9/125 míkróna forskriftin gefur til kynna einstillingar trefjar með 9 -míkróna kjarnaþvermál og 125 míkróna klæðningarþvermál. Þessi trefjategund styður langlínusendingar á 1310nm og 1550nm bylgjulengdum með lágmarks merkidempun.
Q2: Hver er munurinn á PVC, LSZH og OFNP jakkavalkostum?
A: PVC (pólývínýlklóríð) er venjulegur jakki fyrir almenna notkun innanhúss. LSZH (Low Smoke Zero Halogen) losar lágmarks reyk og engar eitraðar halógenlofttegundir við bruna, hentugur fyrir lokuð rými. OFNP (Optical Fiber Nonconductive Plenum) uppfyllir NEC kröfur fyrir snúrur í loft-meðhöndlunarrýmum fyrir ofan fallloft.
Q3: Hvaða innsetningartapi get ég búist við af IEC Grade B tengjum?
A: IEC Grade B tengi skilainnsetningartapminna en eða jafnt og 0,15dB á hvert par sem er parað. Þessi forskrift varðveitir meira ljósafl samanborið við C-stig (Minna en eða jafnt og 0,30dB), sem er mikilvægt fyrir langa-fjarlægðartengingar með þröngum orkukostnaði.
Q4: Hvað þýðir UPC pólskur tegund?
A: UPC (Ultra Physical Contact) vísar til tengifægingaraðferðar-andlitsfægingar sem skapar örlítið bogið yfirborð, sem nær tilávöxtunartapsem er meira en eða jafnt og 50dB fyrir einstillingar. Þessi pólska gerð er staðalbúnaður fyrir stafræn gagnaflutningsnet.
Q5: Get ég notað þennan snúru fyrir utanhússuppsetningar?
A: Rekstrarhitastigið -40 gráður til +75 gráður getur tekið við sumum utanhússskápauppsetningum, en þessi kapall er fyrst og fremst hönnuð til notkunar innanhúss. Útivistarforrit krefjast kapla með viðbótar UV-vörn og rakablokkandi byggingu.
Q6: Hvaða þvermál jakka eru fáanleg?
A: Þrjár þvermál jakka eru í boði: 0,9 mm fyrir svínað og þröngt-rými, 2,0 mm sem venjulegt þvermál plástursnúru og 3,0 mm fyrir uppsetningar sem krefjast viðbótar vélrænnar verndar.
Q7: Hvaða tengitegundir er hægt að sameina með LC?
A: Vörulínan styður LC, SC, ST og FC tengigerðir í ýmsum samsetningum. Hybrid snúrur eins og LC til SC eða LC til FC eru fáanlegar til að tengja búnað með mismunandi tengigerðum.
Q8: Hvernig ætti ég að þrífa LC tengin fyrir notkun?
A: Notaðu ljósleiðarahreinsipenna eða snældahreinsi sem er hannaður fyrir LC-hylki. Hreinsaðu endahlið tengisins fyrir hverja pörun til að koma í veg fyrir rykmengun sem eykur tap á innsetningu.
