Tæknilýsingar – LC til FC OM3 tvíhliða trefjaplástrasnúra
| Parameter | Forskrift | Parameter | Forskrift |
|---|---|---|---|
| Tegund tengis | LC UPC til FC UPC | Tegund trefja | OM3 Multimode 50/125μm |
| Fiber Grade | Laser-Bjartsýni 50μm | Bylgjulengd | 850nm / 1300nm |
| Innsetningartap | Minna en eða jafnt og 0,3dB (venjulegt 0,2dB) | Tap á skilum | Stærra en eða jafnt og 20dB |
| Trefjafjöldi | Tvíhliða (2 trefjar) | Þvermál kapals | 2,0 mm þétt-Buffer |
| Kapaljakki | LSZH (Low Smoke Zero Halogen) | Litur jakka | Aqua (OM3 staðall) |
| Hámark Gagnahraði | 10Gbps @ 300m | Efni fyrir hylki | Precision Zirconia Keramik |
| Min. Beygja radíus | 30mm (hlaðinn) / 15mm (óhlaðinn) | Togstyrkur | Stærra en eða jafnt og 100N |
| Rekstrartemp. | -20 gráður til +70 gráður | Geymslutemp. | -40 gráður í +80 gráður |
| Tiltækar lengdir | 1m, 2m, 3m, 5m, 10m, sérsniðin | Fylgni | RoHS, CE, ISO 11801 |

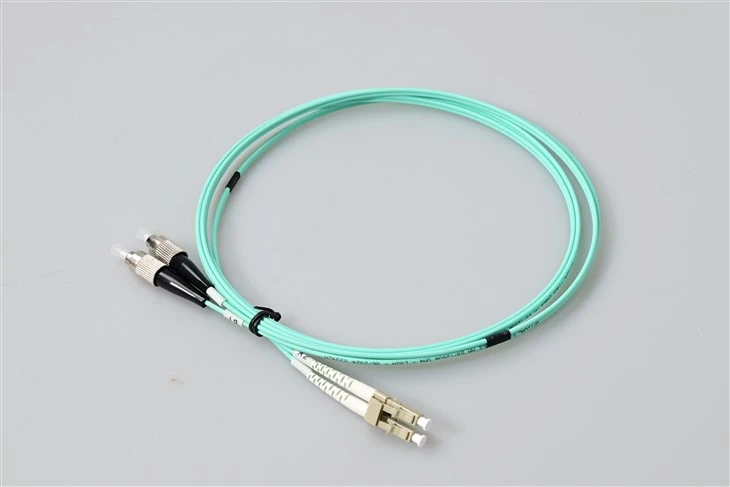

Hvað er LC til FC OM3 Multimode Duplex Patch Cable?
TheLC til FC OM3 multimode duplex patch snúruer blendingur ljósleiðarastökkvari sem er sérstaklega hannaður til að samtengja tæki með mismunandi tengiviðmótum. Með LC UPC tengi á öðrum endanum og FC UPC tengi á hinum, gerir þessi kapall óaðfinnanleg samskipti milli nútíma netbúnaðar með LC tengi og eldri kerfum með FC tengi.
Ólíkt venjulegum LC-LC eða FC-FC plástrasnúrum sem tengja eins tengi, þjónar þessi LC-FC blendingssnúra mikilvægu hlutverki í blönduðum trefjainnviðaumhverfi. Gagnaver og fjarskiptaaðstaða reka oft búnað frá mismunandi kynslóðum-nýrri rofa og sendimóttakara nota venjulega fyrirferðarlítið LC-tengi fyrir meiri tengiþéttleika, en eldri prófunartæki, DWDM-kerfi og fjarskiptabúnaður-gæða gæti enn reitt sig á öflug FC-þráðstengi.
Af hverju að velja þennan Hybrid LC-FC Multimode Fiber Jumper?
OM3 leysir-bjartsýni 50/125μm trefjakjarnastyður 10 gígabita Ethernet sendingu allt að 300 metra við 850nm bylgjulengd, sem gerir það hentugt fyrir-byggingar burðarrásartengingar og stutta-gagnaverstengla. Vatns-litaður LSZH jakkinn uppfyllir brunaöryggiskröfur fyrir uppsetningu innandyra, losar lágmarks reyk og engar eitraðar halógenlofttegundir ef eldur kemur upp-nauðsynlegt fyrir lokuð netþjónaherbergi og kapalbakka.
Hver kapall gengst undir 100% sjónprófun fyrir sendingu. Nákvæmar-slípuðu sirkonsteins keramikhylkurnar á bæði LC og FC endum skila stöðuguminnsetningartapundir 0,3dB, sem tryggir áreiðanlega heilleika merkja um ljósleiðarakerfið þitt.
LC tengi vs FC tengi: Skilningur á viðmótsmuninum
TheLC (Lucent tengi) notar fyrirferðarlítinn 1,25 mm hylki með ýttu-dragi læsingarbúnaði, sem leyfir há-þéttleikauppfærslu-tvisvar sinnum fleiri gátta samanborið við SC-tengi í sama spjaldrými. Það hefur orðið ríkjandi viðmót fyrirSFP/SFP+ senditækiog nútíma netrofa.
TheFC (Ferrule Connector) er með 2,5 mm ferrule með snittari skrúfu-á tengi. Þó að þeir séu sjaldgæfari í nýjum uppsetningum, eru FC-tengi enn algengir í nákvæmnismælingarbúnaði, sjónprófunartækjum og eldri fjarskiptamannvirkjum vegna öruggrar vélrænnar tengingar og viðnáms gegn titringi.
Þessi LC til FC plásturssnúra útilokar þörfina fyrir fleiri millistykki eða umbreytingareining þegar þessar tvær viðmótsgerðir eru tengdar, einfaldar kapalstjórnun og dregur úr hugsanlegum bilunarpunktum á netinu þínu.
Forrit – Þar sem LC til FC OM3 tvíhliða kaplar Excel
Þessi LC UPC til FC UPC OM3 tvíhliða blendingur plástrasnúra er tilgangs-smíðaður fyrir eitt starf, flestir venjulegir LC-LC jumpers geta ekki staðið sig vel: að tengja nútíma LC-lokaða rofa, senditæki og plásturspjöld við eldri FC-lokað prófunarbúnað, útsendingarbúnað og for{{0} ODF skápa á meðan þéttar 90 gráðu beygjur sem uppbyggðir kapalbakkar krefjast. Sambland af blönduðu-tengiloki og G657A1 beygjuónæmum trefjum er það sem skilur þennan jumper frá venjulegri LC-FC plástursnúru.
Legacy FC búnaður → Nútímaleg uppfærsla á LC netkerfi
Inni í eldri miðstöðvum fjarskipta og útvarpsstjóra-stjórnherbergjum eru núverandi ljósleiðarinngangar enn lokaðir á FC þiljum. Beygjuónæmi LC-FC OM3 kapalinn gerir þér kleift að beina nýjum-smíðuðum LC SFP+ rofa beint inn í þennan eldri FC ODF án þess að-snúa aftur-aðkomandi sviðssnúru - til að varðveita kostnað og forðast truflun á þjónustu.
Prófunar- og mælingastofustökkvarar
OTDR, ljósgjafar og viðmiðunaraflmælir- frá EXFO, JDSU, Yokogawa og Anritsu eru oftast sendar með FC/PC þiljum á meðan tækið sem er í prófun notar LC. 50/125 OM3 LC-FC tvíhliða jumper er venjulegur millistykki fyrir rannsóknarstofu sem notaður er til að brúa þessi tvö tengi við 10G multimode tengla vottun.
Þétt-Radíus leið í kapalbakka og hornbeygjur
G657A1 trefjar halda stórbeygjutapi undir 0,1 dB við 10 mm radíus, á móti u.þ.b. 1–2 dB fyrir eldri G652D trefjar í sömu beygju. Það skiptir máli í skipulagðri kaðall: G657A1 LC-FC OM3 2.0mm plástursleiðsla er hægt að beina inn í 1U lárétta stjórnendur, í kringum hornpósta og í gegnum rifa kapalbakka án þess að-beygja refsing sem myndi brjóta 10G framlegð.
Innanhúss 10G Multimode Backbone with Fire-Öryggisumboð
LSZH jakkar gefa frá sér nánast engan halógen reyk við bruna, þess vegna eru IEC 60332-1, EN 50575 Cca og IEC 60754 skrifaðar utan um þá. LSZH eldtefjandi LC til FC OM3 snúran er rétta forskriftin fyrir sjúkrahús, neðanjarðar neðanjarðarlestarstöðvar, gagnaver og há-skrifstofur þar sem takmörkunum á eiturhrifum reyks er framfylgt.
CATV höfuðstöðvar og útsendingarsendingar
Eldri CATV höfuðendamóttakarar og SDI-yfir-trefjaframlengingar halda skrúfunni-á FC tengjunum vegna þess að snittari tengingin lifir betur af titringi en ýta-drag LC. LC-FC 10G multimode plástrasnúran flytur merki frá nútíma LC-lokuðum trefjasamsöfnunartæki inn í þessa titrings-næmu eldri FC-tengi.
FTTX Central Office Cross-Tengist
ODFs í -flokki flutningsaðila afhjúpa oft FC/PC á línuhlið og LC á búnaðarhlið. Eldri-FC-til-LC umbreytingarsnúra með G657A1 kjarna er sjálfgefin kross-tengieign sem keypt er í lausu fyrir hvert nýtt PON-safnsafn.
Magnpantanir birgja fyrir pallasmiðir og samþættingaraðila
Kerfissamþættir sem byggja for-þráðlausa plástraspjöld tilgreina framleiðanda LC til FC OM3 tvíhliða snúru eftir beygju-radíusafköstum og LSZH vottorðum - ekki einingaverði eingöngu. Magnpöntun MOQ er 100 stykki fyrir hverja lengd-SKU, með blandaðri-lengd samþjöppun á sömu innkaupapöntun studd.
Algengar spurningar – LC til FC OM3 trefjaplástrasnúra
Spurning 1: Af hverju að velja hybrid LC-to-FC OM3 patch snúru í stað tveggja aðskilda LC-LC og FC-FC jumpers?
A: Blendingsstökkvari fjarlægir eitt -pörunarpar úr ljósleiðinni og sparar um það bil 0,3 dB af innsetningartapi og einn hugsanlegan óhreininda-inngangspunkt. Á þröngu 10G fjölstillingu kostnaðarhámarki skiptir þetta máli - og þess vegna er LC UPC til FC UPC OM3 tvinnsnúran ákjósanleg fram yfir daisy-keðju með tveimur stökkum auk LC-FC millistykkis.
Spurning 2: Hvað gerir G657A1 beygja ónæm trefjar í raun við 10 mm beygjuradíus?
Svar: Staðlaðar G652D trefjar missa um 1–2 dB í hverri beygju þegar þeir eru beygðir í 10 mm. G657A1 trefjar halda því tapi undir 0,1 dB. Í praktískum skilningi er hægt að beina G657A1 LC-FC OM3 2.0mm plástursleiðinni um hornstaf eða innan í kapalfingri án mælanlegrar niðurbrotsmerkis - eitthvað sem eldri trefjasmíði getur ekki gert.
Spurning 3: Er LSZH 2,0 mm jakkinn metinn fyrir uppsetningar fyrir loftrými eða uppsetningar?
A: LSZH er evrópsk og alþjóðleg lítil-reyking-núll-halógeneinkunn (IEC 60332-1 / EN 50575 Cca). Það er samþykkt fyrir almennar inni-, riser- og snúrubakka-en er EKKI jafngilt norður-amerísku OFNP plenum-einkunninni. Ef verkefnið þitt krefst sérstaklega OFNP samkvæmt NEC skaltu biðja um OFNP-jakkaafbrigði af þessum LC-FC OM3 tvíhliða jumper.
Spurning 4: Mun þessi LC UPC til FC UPC OM3 plástursnúra styðja 10G Ethernet við fulla 300 m fjölstillingar?
A: Já. OM3 50/125 laser-bjartsýni trefjar eru metnir fyrir 10GBASE-SR allt að 300 m. Vegna þess að minna en eða jafnt og 0,3 dB innsetningartap á þessari LC-FC 10G fjölstillingarsnúru skilur eftir sig næga svigrúm við tengiparið, er hægt að ná fullri 300 m fjarlægð - að því tilskildu að niðurstraumshlekkurinn sé líka OM3 eða betri.
Spurning 5: Af hverju að tilgreina OM3 yfir OM1 eða OM2 fyrir nýja fjölstillingu?
A: OM1 (62,5/125) nær hámarki við 33 m fyrir 10GBASE-SR; OM2 (50/125) nær aðeins 82 m við 10G. OM3 framlengir það í 300 m. Fyrir hverja nýja 10G-uppsetningu er 50/125 OM3 LC-FC tvíhliða jumper lágmarkslýsingin sem framtíðar-sönnun tengilinn. Ef verkefnið þitt gæti stækkað síðar í 40G eða 100G, skoðaðu okkarnákvæmur samanburður á frammistöðu OM3 vs OM4 multimode trefjatil að ákvarða hvort uppfærsla í OM4 á uppsetningartíma sé þess virði.
Spurning 6: Er hægt að skipta um UPC pólsku á þessari snúru yfir í APC í magnpöntun?
A: UPC vs APC er verksmiðju-pólskt val og ekki er hægt að breyta því á þessu sviði. Fyrir magnpantanir framleiðum við LC APC / FC APC afbrigði sem aðskildar SKUs - en athugaðu að APC enda-andlit eru græn-stígvélakóðuð og venjulega notuð í PON/FTTH einstillingu, ekki OM3 fjölstillingu. Fyrir 10G multimode tengla er LC UPC til FC UPC rétta pörunin. Til að fá heildar sundurliðun á því hvernig PC-, UPC- og APC-enda-rúmmál andlits eru mismunandi hvað varðar ávöxtun taps, skoðaðu okkarleiðarvísir fyrir trefjatengi sem nær yfir PC vs UPC vs APC forskriftir.
Q7: Hver er magn MOQ og dæmigerður afhendingartími fyrir LC-FC OM3 tvíhliða birgjapöntun?
A: MOQ er 100 stykki á lengd-SKU fyrir lagerstillingar. Leiðslutími er 3–5 virkir dagar fyrir venjulegar LSZH 2,0 mm vatnssamsetningar og 7–12 virkir dagar fyrir sérsniðna-jakka eða sérsniðna-lengd heildsölu LC til FC OM3 plástrasnúrulotur. Gefið er í gáma með 5,000+ stykki fyrir hvert verkefni.
Q8: Hvernig ætti að þrífa LC UPC og FC UPC enda-andlitin fyrir innsetningu?
Svar: Notaðu trefjahreinsiefni-í báða endana fyrir hverja pörun. Fyrir vettvangsskoðun, staðfestir 200× / 400× myndtrefja umfang enda-andlitið í samræmi við IEC 61300-3-35 skilyrði fyrir staðist/fall. Skylt er að-rykkja beygjuónæmri LC-FC OM3 snúru á milli notkunar - óhreinindi eru ein stærsta orsök bilunar á hlekkjamörkum á blendingssamsetningu.
Spurning 9: Kemur A Grade A sirconia ferrule með verksmiðjuprófunarskýrslu?
A: Já. Sérhver eining er 100% víxlmælir-mældur með hliðsjón af topppunkti, sveigjuradíus og trefjaundirskurði, og innsetningar-tap / aftur-tap prófuð við 1310 nm og 1550 nm. Einstakar raðnúmeraðar-prófunarskýrslur eru fáanlegar í heildsölu LC-FC OM3 tvíhliða magnpantanir án aukagjalds.
Q10: Er hægt að aðlaga kapallengdina fyrir tiltekið verkefni?
A: Sérsniðnar lengdir frá 0,5 m upp í 300 m eru framleiddar eftir pöntun. Fyrir magnpantanir sem blanda saman lengdum (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) á sama vöruúrvali, getur LC UPC til FC UPC OM3 tvíhliða plásturssnúrubirgir sameinað alla skera í eina sendingu til að draga úr vöruflutningum.
Spurning 11: Er þessi kapall hentugur til notkunar í beinni-uppgrafningu utandyra?
A: Nei. 2,0 mm LSZH þétt-buffaða byggingin er hönnuð fyrir innanhúss/í-byggingar. Fyrir beinar-grafir utandyra þarftu brynvarða eða gel-fyllta utandyra snúru sem endað er á ODF, og þennan innanhússtumli tengdur við ODF plásturinn.
Q12: Hvaða rekstrarumhverfismörkum ætti ég að virða?
A: Notkunarhitastig er −20 gráður til +70 gráður, geymsla −40 gráður til +80 gráður. Það nær yfir gagna-miðstöð innanhúss, fjarskipta-herbergi og skilyrt útsendingarumhverfi. Fyrir kaldari óupphituð úti skjól, tilgreindu iðnaðar-hitaafbrigðið í stað þessarar LC-FC OM3 LSZH plástursnúru.
