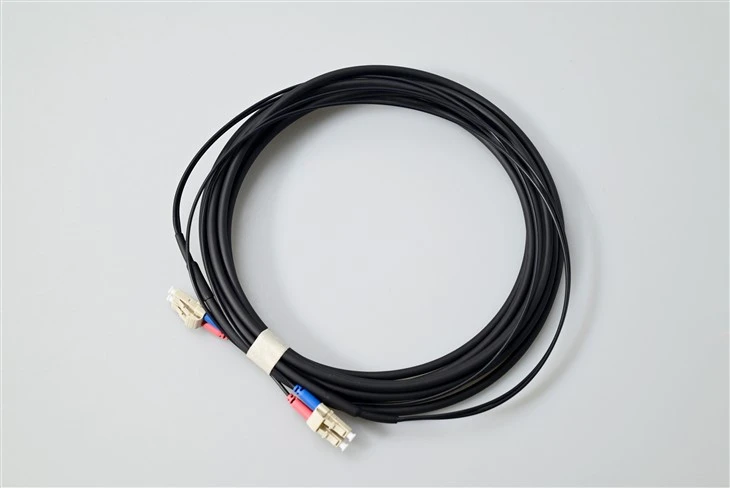

LC Multimode Duplex Cable Tæknilýsing
| Tegund tengis | LC/UPC til LC/UPC Duplex |
|---|---|
| Tegund trefja | OM3 (50/125μm) Laser-Bjartsýni fjölstilling|OM4 í boði |
| Pólsk gerð | UPC (Ultra Physical Contact) |
| Bylgjulengd | 850nm / 1300nm |
| Innsetningartap | Minna en eða jafnt og 0,2dB (venjulegt: 0,12dB) |
| Tap á skilum | Stærra en eða jafnt og 20dB |
| 10G Ethernet fjarlægð | OM3: 300m|OM4: 400m |
| 40G/100G fjarlægð | OM3: 100m|OM4: 150m |
| Kapaljakki | LSZH (Low Smoke Zero Halogen) / PVC / Plenum |
| Litur jakka | Aqua (OM3/OM4 staðall) |
| Þvermál kapals | 2,0 mm / 3,0 mm tvíhliða rennilás |
| Rekstrarhitastig | -40 gráður til +75 gráður |
| Tiltækar lengdir | 0,5m, 1m, 2m, 3m, 5m, 10m, 15m, 30m, sérsniðin |
| Ending | >1000 pörunarlotur |
| Fylgni | IEC 61754-20|TIA/EIA-568|RoHS|REACH |
Af hverju að velja LC-LC OM3/OM4 Multimode Duplex Patch snúrur fyrir stutt-háhraða-net?
LC til LC OM3 multimode tvíhliða trefjaplástrasnúran skilar ákjósanlegri samsetningu bandbreiddargetu og kostnaðarhagkvæmni fyrir fyrirtækjagagnaver, netþjónaherbergi og SAN geymslusamtengingar innan 300 metra. Ólíkt stakri-ham trefjum sem krefjast dýrra leysisenda, þá virkar þessi 50/125μm leysir-bjartsýni fjölstillingarstökkvari óaðfinnanlega með kostnaðar-hagkvæmum VCSEL-byggðum SFP+ og QSFP+ einingum, sem dregur úr fjárfestingu fyrir hverja-portsenda um allt að 60%.
Tvíhliða uppsetningin gerir samtímis tvíátta sendingu-einn trefjarþráður fyrir sendingu (Tx), einn fyrir móttöku (Rx)- sem gerir það að staðalvali fyrir 10GBASE-SR Ethernet, 16G Fibre Channel, og samhliða 40G/100G breakout forrit. Hvert LC tengi er með fyrirferðarlítinn 1,25 mm keramikhylki með nákvæmni UPC pólsku, sem gerir tvisvar sinnum meiri portþéttleika samanborið við SC tengi í sama spjaldrými.
Framleiddar með beygju-ónæmum OM3 eða OM4 trefjum og prófaðar fyrir innsetningartapi Minna en eða jafnt og 0,2dB á pari, tryggja þessar snúrur áreiðanlega merkiheilleika jafnvel í þéttum snúruleiðum. LSZH jakkavalkosturinn býður upp á eld-örugga dreifingu í lokuðu rými og evrópsku gagnaverum sem krefjast halógen-frítt efni.
Tæknilegir kostir OM3/OM4 LC tvíhliða kapla í mikilli-bandbreiddarumhverfi
10G/40G/100G Sending yfir Multimode Fiber
Hannað fyrir leysir-bjartsýni 50/125μm trefjar með 2000MHz·km virkri bandbreidd (OM3) eða 4700MHz·km (OM4), sem styður 10GBASE-SR allt að 300m, 40GBASE-SR4 allt að 1100}ASE dreifingar. Aukin bandbreidd útilokar mismunadrifshamseinkun (DMD) sem hrjáir eldri 62.5/125 fjölstillingar.
Samhæfni við SFP+ og QSFP+ senditæki
LC tvíhliða viðmótið fyrir SFP+ einingar veitir bein-og-spilunartengingu við öll helstu senditæki, þar á meðal Cisco, Juniper, Arista og Mellanox. Engin stillingarskilyrði krafist-einfaldlega tengdu við 10G rofana þína, geymslufylki og ofsamrunna innviðahnúta.
Hár-þéttleiki rekki með 1,25 mm hylki
Örlítið formstuðull LC tengisins gerir það kleifthár-þéttleiki trefjaplástraí 1U/2U plásturspjöldum með allt að 144 tengi. Tilvalið fyrir topp-af-rofaútfærslur (ToR) og blaða-hryggarkitektúr þar sem portatalning á hverja rekkiseiningu hefur bein áhrif á arðsemi innviða.
Ýttu á-Dregið flipann fyrir snúru-þétt umhverfi
Innbyggður læsibúnaður með vinnuvistfræðilegum ýttu-togaflipa gerir kleift að setja í og fjarlægja einn- hönd, jafnvel þegar snúrur eru þéttar búnar. Dregur úr ótengingu fyrir slysni við viðhald á aðliggjandi höfnum-sem er mikilvægt fyrir netumhverfi í beinni framleiðslu.
OM3 vs OM4 Multimode Fiber: Velja rétta einkunn fyrir fjarlægðarkröfur þínar
Bæði OM3 og OM4 multimode snúrurnotaðu sama vatnslitaða- 50/125μm trefjakjarna og LC tengiviðmót. Lykilmunurinn liggur í bandbreidd og studdum sendingarfjarlægðum við 10G og meiri hraða. Notaðu þennan samanburð til að velja viðeigandi einkunn fyrir multimode LC patch snúruna dreifingu:
| Forskrift | OM3 Multimode | OM4 Multimode |
|---|---|---|
| Árangursrík mótalbandbreidd @850nm | 2000 MHz·km | 4700 MHz·km |
| 1G Ethernet (1000BASE-SX) | Allt að 1000m | Allt að 1000m |
| 10G Ethernet (10GBASE-SR) | Allt að 300m | Allt að 400m |
| 40G Ethernet (40GBASE-SR4) | Allt að 100m | Allt að 150m |
| 100G Ethernet (100GBASE-SR4) | Allt að 70m | Allt að 100m |
| Dæmigert notkunartilfelli | Innan-rekki, stuttar ToR keyrslur | Milli-rekki, röð-til-línutengingar |
| Kostnaðarsjónarmið | Lægri kostnaður á hvern metra | 10-15% aukagjald, framtíðarvörn |
Tilmæli: Fyrir nýjar gagnaver sem skipuleggja 40G/100G flutningsleiðir, veitir OM4 lengri dreifingu sem rúmar stærra raðbil. Fyrir núverandi 10G dreifingu með kapal sem keyrir undir 100m, OM3 býður upp á samsvarandi afköst með minni kostnaði.
Umsóknarsviðsmyndir fyrir LC-LC OM3/OM4 Multimode Duplex Fiber Kaplar
Gagnamiðstöðvarþjónn-til-að skipta
Tengdu NIC miðlara við ToR rofa í gegnum 10G SFP+ SR senditæki. LC tvíhliða viðmótið passar við staðlaða SFP+ búrpinnaúta fyrir hnökralausa uppsetningu í VMware, Hyper-V og berum-málmi umhverfi.
SAN Storage Array Samtengingar
Tilvalið fyrir 16G/32G Fibre Channel tengingar milli geymslustýringa og SAN rofa. OM3/OM4 multimode styður FC samskiptareglur með sama kapalinnviði og Ethernet.
Leaf-Hryggjarstykki af efni
Settu upp sem-switch links (ISL) í hrygg-blaðaarkitektúr. 300m OM3 ná yfir flestar einstakar-byggingar gagnasalarvegalengdir án þess að þurfa uppfærslur í einni-stillingu.
Enterprise LAN burðarás
Uppfærðu riser háskólabygginga úr Cat6 kopar í 10G multimode trefjastoð. LC-LC snúrur tengja dreifirofa við kjarnainnviði yfir gólf-til-hæðar.
Útsending og AV-yfir-IP
Styðjið óþjappað 4K/8K myndbandsflutning yfir 10G Ethernet í útsendingarstjórnherbergjum og beinni framleiðsluaðstöðu. Lítil leynd fjölstillingstenglar tryggja nákvæma skiptingu á ramma-.
HPC Cluster Samtengingar
Hár-tölvuklasar sem nota InfiniBand EDR eða 100G RoCE treysta á OM4 multimode fyrir litla-töf hnút-til að-skipta um tengingu innan tölvurekka.
Lausar stillingar: Lengdir, jakkaeinkunnir og sérsniðnar valkostir
Við framleiðum LC til LC multimode tvíhliða plástrasnúrur í stöðluðum og sérsniðnum lengdum til að passa við sérstakar kröfur þínar um rekkiskipulag. Allar snúrur gangast undir 100% sjóntapprófun fyrir sendinguna.
Staðlaðar lengdarvalkostir
For-lokaðar snúrur fáanlegar í 0,5m, 1m, 2m, 3m, 5m, 7m, 10m, 15m, 20m og 30m. Sendir innan 1-3 virkra daga frá lager. Tilvalið fyrir ToR dreifingu með fyrirsjáanlegum snúrulengdum.
Sérsniðin lengd trefjakaplar
Pantaðu nákvæma-lengd LC multimode jumpers í 0,1m þrepum allt að 300m fyrir OM3 eða 400m fyrir OM4. Sérsniðnar lengdir draga úr slaka í snúru, bæta loftflæði og einfalda kapalstjórnun í framleiðslurekkum.
Valmöguleikar fyrir jakkaefni
LSZH (Low Smoke Zero Halogen): Áskilið fyrir evrópskar gagnaver og lokuð rými. PVC: Hefðbundið riser-metið fyrir almenna notkun innanhúss. Plenum (OFNP): UL-skráð fyrir loftafgreiðslurými í Norður-Ameríku.
Boot Color Coding
Sérsníddu ræsiliti tengis fyrir auðkenningu-netkerfisskiptingar á móti stjórnun, VLAN-litakóðun eða A/B-slóðaaðgreiningu í óþarfa tenglum. Margir stígvélalitir fáanlegir ef óskað er.
Algengar spurningar
Sp.: Get ég notað LC-LC OM3 fjölstillingarsnúru með 1G Ethernet SFP senditækjum?
A: Já. OM3 og OM4 fjölstillingar trefjar eru fullkomlega afturábaksamhæfar við 1000BASE-SX (1G) senditæki. 50/125μm kjarninn styður 1G Ethernet allt að 550m (OM3) eða 1000m (OM4), sem fer umtalsvert fram úr fjarlægðargetu eldri 62.5/125 multimode.
Sp.: Hver er munurinn á LC/UPC og LC/APC pólsku fyrir multimode trefjar?
A: Multimode fiber notar eingönguUPC (Ultra Physical Contact) pólskurmeð flötum hyljarenda. APC (Angled Physical Contact) pólskur er aðeins hannaður fyrir forrit með stakri-stillingu þar sem mikið ávöxtunartap er mikilvægt. LC-LC multimode tvíhliða snúrurnar okkar eru með UPC tengi sem iðnaðarstaðall.
Sp.: Hvernig þekki ég OM3 vs OM4 fjölstillingar snúrur sjónrænt?
A: Bæði OM3 og OM4 snúrur nota vatnsbláa (ljósbláa-græna) litaða jakka samkvæmt TIA-598 staðli. Til að greina þá aðgreiningu skaltu athuga leiðsögn um snúruprentun - hún mun gefa til kynna "OM3 50/125" eða "OM4 50/125". Sumir framleiðendur nota aðeins öðruvísi vatnsskugga, en liturinn einn er ekki áreiðanlegt auðkenni.
Sp.: Er hægt að nota LC multimode snúrur fyrir 40G QSFP+ tengingar?
A: 40G QSFP+ SR4 senditæki nota MPO/MTP tengi með 8 trefjum (4 Tx, 4 Rx) fyrir samhliða sendingu. Hins vegar geturðu notað anMPO til 4x LC duplex breakout snúrutil að blása út 40G tengið í fjögur aðskilin 10G LC-tæki. Beinar LC-LC snúrur eru notaðar fyrir 10G endapunktatengingar.
Sp.: Hvaða hreinsunaraðferð er mælt með fyrir LC multimode tengi?
A: Notaðu aLC trefjahreinsiefni með einum-smellieða ló-lausar þurrkur með 99% IPA (ísóprópýlalkóhóli) fyrir hverja tengingu. Jafnvel smásæjar rykagnir á 1,25 mm hyljarendahliðinni geta valdið innstungutapi. Skoðaðu alltaf með 200x-400x trefjasmásjá í framleiðsluumhverfi.
Biðja um verðtilboð fyrir LC-LC OM3/OM4 Multimode Duplex Kaplar
Sérsniðnar lengdir, magnverð og OEM merkingar í boði. Leiðslutími allt að 3 dagar fyrir staðlaðar stillingar.
