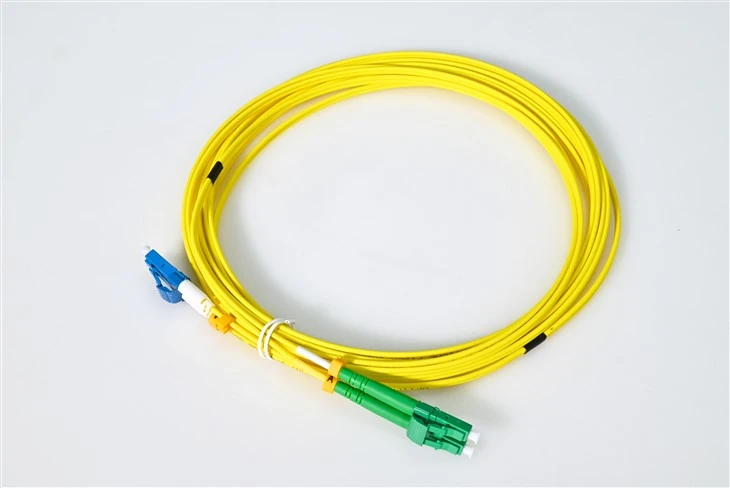

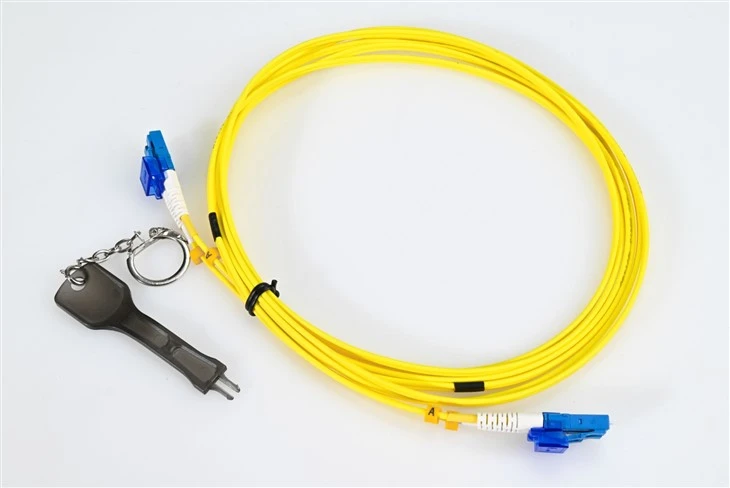

Hvað er LC LC patch snúru?
LC-LC fiber patch snúrumeð tveimur LC trefjatengjum sem eru slitin í báðum endum er algengasta gerð ljósleiðara í greininni. Í samanburði við aðrar algengar ljósleiðarasnúrur bjóða FC ljósleiðarasnúrur mikinn þéttleika og áreiðanlegan árangur í flestum forritum. Ef þú ert að leita að hybrid afbrigði, okkarLC APC til LC UPC einhamur blendingur plástrasnúra er ein af stillingunum sem oftast er beðið um fyrir blandaða-pólun.
Kaplarnir okkar eru 100% sjónskoðaðir og prófaðir með tilliti til innsetningartaps.
Forskrift
| Tegund tengis | LC UPC til LC APC | Fiber Mode | Gulur 9/125μm |
| Fiber Grade | G657A/G652D | Bylgjulengd | 1310/1550nm |
| Innsetningartap | Minna en eða jafnt og 0,3dB | Tap á skilum | Stærra en eða jafnt og 50dB |
| Min. Beygjuradíus (trefjakjarna) | 10 mm | Min. Beygjuradíus (trefjasnúra) | 10/5D (dynamískt/stöðugt) |
| Trefjafjöldi | Duplex | Kapaljakki | LSZH |
| Rekstrarhitastig | -20 ~ 70 gráður | Geymsluhitastig | -40 ~ 80 gráður |
Flokkunaraðferðir sjónstrengja
Ljósleiðarasnúra er samskiptalína sem notar ljósleiðara sem uppfylla kröfur um ljósfræðilega frammistöðu sem flutningsmiðil til að ná fram sjónmerkjasendingu. Það samanstendur af íhlutum eins og kapalkjarna, styrkingarhlutum og slíðri, og getur einnig innihaldið viðbótarþætti eins og vatnsheld lög, stuðpúðalög, einangrunarlög og brynjalög eftir þörfum.
Flokkunaraðferðir sjónstrengja innihalda aðallega eftirfarandi:
Eftir flutningsmiðli: flokkað ístakar-ljósleiðarakaplar og fjölstillingar ljósleiðara.
Samkvæmt uppbyggingu kapalkjarna: honum er skipt í strandaðan sjónkapal, beinagrind sjónkapal, sjónkapal fyrir miðrör, sjónbandssnúru og flata ljósleiðara.
Styrktir íhlutir: flokkaðir í ó-ljóssnúrur sem ekki eru úr málmi, venjulegar sjónkaplar og styrktar ljósleiðara íhluta.
Eftir uppsetningaraðferð: skipt í ljósleiðara, ljósleiðara í lofti, bein-grafinn sjónstreng og sjónleiðara.
Byggt á notkunarumhverfinu eru þeir flokkaðir í ljósleiðara innandyra og ljósleiðara utandyra.
Umsóknir
Kross-tenging milli UPC- og APC-lokaðs búnaðar
Aðalnotkunartilvikið fyrir þessa blendingu LC plástursnúru er brúartæki með mismunandi tegundum af tengipólsku. Þegar netbúnaður notar LC/APC-tengi en pjatlaspjöld eru LC/UPC-lokuð (eða öfugt) útilokar þessi UPC-til-APC trefjastökkvari þörfina fyrir millistykki. Fyrir fullt yfirlit yfir hvernig þessir fægingarstaðlar eru mismunandi hvað varðar frammistöðu, sjáðu leiðbeiningar okkar umPC vs UPC vs APC trefjartengistegundir og árangur taps.
FTTH OLT og ONU samtenging
Í trefjum-til--heima notar OLT búnaður oft APC tengi fyrir hámarks ávöxtun tap, á meðan sum eldri ONU tæki eru með UPC tengi. Þessi LC UPC-APC blendingssnúra veitir beina tengingu á milli PON endabúnaðar sem ekki passar. Fyrir venjulegar FTTH keyrslur þar sem báðir endar deila sömu pólsku gerð, okkarLC LC einhamur ljósleiðaraleiðsla fyrir FTTH og gagnaver tengingarer -hagkvæmur valkostur.
CATV höfuðenda og dreifingarhnútur
Sjónkerfi fyrir kapalsjónvarp þurfa venjulega APC-tengi til að lágmarka endurspeglun- í hliðrænum myndmerkjum. Þegar samþættur er UPC-lokaður prófunarbúnaður eða eldri íhlutir, viðheldur þessi blendingssnúra til notkunar CATV höfuðenda merki heilleika yfir viðmótsgerðir.
Telecom Central Office Cross-Tengdu forrit
Fjarskiptaaðstaða stjórnar oft birgðum af blönduðum tengibúnaði við uppfærslu á neti. Þessi blendingur kapall með einum hætti gerir kleift að flytja smám saman frá UPC yfir í APC innviði án þess að skipta út öllum núverandi plásturspjöldum samtímis.
Rannsóknarstofuprófanir með blönduðum tengistillingum
Sjónprófunarstofur hitta oft búnað með mismunandi tengipólskustaðla. Sérstök UPC-til-APC prófunarplásturssnúra dregur úr þörfinni fyrir marga millistykki og tryggir stöðug mælingarskilyrði við ljósleiðaralýsingu.
Skipulögð kaðall umskipti í byggingu netkerfis
Við uppbyggingu netuppfærslu frá eldri UPC kerfum yfir í nútíma APC uppsetningar, gerir þessi G657A1 blendingur plástrasnúra tímabundna eða varanlega brú milli gamla og nýrra kaðalshluta án þess að skipta um fulla innviði.
Algengar spurningar
Spurning 1: Af hverju þyrfti ég LC UPC til LC APC tvinnplásturssnúru í stað þess að nota millistykki?
A: Sérstakur blendingur plásturssnúra veitir minni heildarinnsetningartapi samanborið við notkun UPC-til-APC-tengimillistykkis. Hver millistykki tenging bætir við tapi og hugsanlegum endurkastspunktum. Þessi eini blendingur með verksmiðju-fáguðum endum tryggir hreinni merkjaflutning þegar brúað er UPC og APC búnað.
Spurning 2: Hver er aðalmunurinn á UPC og APC tengipólskum gerðum?
A: UPC (Ultra Physical Contact) er með flatt slípað endaflöt, en APC (Angled Physical Contact) er með 8- gráðu hallað endaflöt. APC-tengi veita hærra afturtap (neðri afturspeglun-), sem gerir þau ákjósanleg fyrir hliðræn myndskeið og hánæm forrit. Þessi hybrid kapall tengir báðar gerðir beint.
Spurning 3: Get ég notað þessa LC UPC-APC snúru fyrir GPON eða XGS-PON net?
A: Já. Óvirk ljósnet eru oft með OLT tengi með APC tengi og sum ONT/ONU tæki með UPC tengi. Þessi blendingssnúra með stakri stillingu fyrir PON dreifingu brúar slíkt misræmi við tengi án þess að þurfa millistykki á hverjum tengipunkti.
Spurning 4: Hvað þýðir G657A1 beygju-ónæmir trefjar fyrir uppsetningu?
A: G657A1 trefjar leyfa þéttari beygjuradíus (allt að 10 mm) án verulegs merkjataps. Þetta gerir blendingur plásturssnúru hentugur fyrir lokuð rými, þétt plásturspjöld og leið í kringum hindranir þar sem staðlaðar G652D trefjar myndu þjást af stór-beygjudempun.
Spurning 5: Er LSZH jakkinn á þessari snúru nauðsynlegur fyrir uppsetningu innanhúss?
A: LSZH (Low Smoke Zero Halogen) jakka er mælt með eða krafist er í lokuðum rýmum eins og gagnaverum, skrifstofubyggingum og opinberum stöðum. Þessi eldtefjandi LC blendingur kapall uppfyllir brunaöryggisstaðla innanhúss og framleiðir lágmarks eitraðan reyk ef hann verður fyrir eldi. Til að fá leiðbeiningar um val á réttu jakkategundinni fyrir mismunandi umhverfi, skoðaðu grein okkar umkröfur um uppsetningu ljósleiðara inni og úti og val á jakka.
Spurning 6: Hvaða ávöxtunartapi get ég búist við af APC enda þessarar blendings snúru?
A: Endi APC tengisins nær venjulega meira en eða jafnt og 60dB ávöxtunartapi vegna hornfægingar þess. UPC endinn veitir meira en eða jafnt og 50dB ávöxtunartap. Samsett með minna en eða jafnt og 0,3dB innsetningartapi, þessi blendingur tvíhliða plásturssnúra viðheldur merkjagæðum fyrir viðkvæma sjóntengla.
Spurning 7: Er hægt að nota þessa tvinnplásturssnúru fyrir langa-einstillingarsendingu?
A: Já. 9/125μm einhams trefjarinn styður sendingu yfir marga kílómetra á 1310nm og 1550nm bylgjulengdum. Þessi LC UPC til APC jumper fyrir langa-tengingu virkar með venjulegum einstillingar sendum og hægt er að nota hann í neðanjarðarlestar- eða aðgangsnetshluta.
Spurning 8: Eru sérsniðnar lengdir fáanlegar fyrir þessa UPC-APC tvinnleiðarasnúru?
A: Hægt er að framleiða sérsniðna snúrulengd, jakkalit og tvíhliða/einfalda stillingar eftir pöntun. Hafðu samband við birgjann til að tilgreina kröfur um magnpantanir á tvinnplástrakapla eða verkefnasértækum uppsetningum-.
