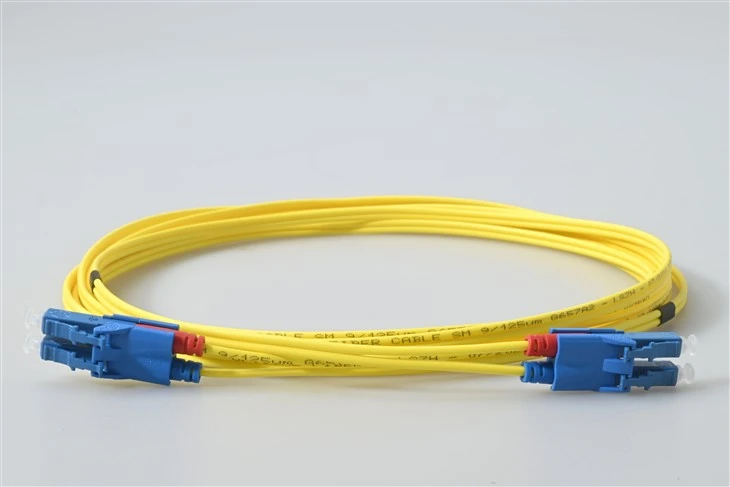

Hvað er LC LC patch snúru?
LC-LC ljósleiðarasnúra er lítil fyrirferðarlítil plástrasnúra sem er mjög vinsæl í mörgum forritum. Þessar netlausnir eru meðal annars fjarskiptanet, staðarnet, gagnavinnslunet, lúkningar tækja og dreifingu húsnæðis. LC-LC plástrasnúrur eru hannaðar til að skila hröðum Ethernet lausnum í Gigabit forritum og ATM forritum með minni plássnotkun. Þessi tiltekna útgáfa er með APC tengi á öðrum endanum og UPC tengi á hinum til að brúa mismunandi búnaðarviðmót.
Forskrift
| Parameter | Eining | FC, SC, LC/ Brynvarið trefjaplástrasnúra | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Innsetningartap (dæmigert) | dB | Minna en eða jafnt og 0,3 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,3 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,3 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,3 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,3 | Minna en eða jafnt og 0,3 |
| Tap á skilum | dB | Stærri en eða jafn 45 | Stærri en eða jafnt og 50 | Stærri en eða jafnt og 60 | Stærri en eða jafnt og 30 | Stærri en eða jafn 45 | Stærri en eða jafnt og 50 | Stærri en eða jafnt og 30 | Stærri en eða jafn 45 | Stærri en eða jafnt og 50 | Stærri en eða jafn og 35 | Stærri en eða jafnt og 55 | Stærri en eða jafnt og 75 |
| Rekstrarbylgjulengd | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Skiptanleiki | dB | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | ||||||||
| Titringur | dB | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | ||||||||
| Rekstrarhitastig | gráðu | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Geymsluhitastig | gráðu | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Þvermál kapals | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Eiginleikar
Uppfyllir vaxandi kröfur um SFF lausnir
LC tengi eru framleidd með aðeins 1,25 mm þvermál hylki sem er mikill kostur fyrir þéttbýl ljósleiðarakerfi. LC tengið er framleitt samkvæmt staðlinum IEC 61754-20 fyrir háþéttleika tengingar eins og í SFP, XFP og SFP+ senditæki.

Singlemode eða Multimode LC-LC, Riser eða Plenum einkunn
Við útvegum LC-LC ljósleiðarasamstæður, með stakri stillingu (9/125 OS1, OS2), tvíhliða og fjölstillingu (50/125 og 62.5/125). Þú getur valið hvort það sé fyrir tengingar við stækkunarkerfi eða plenum tengingar eða ef þú vilt að það sé algjörlega sérsniðið, þú getur haft samband við okkur til að vita meira um OEM/ODM þjónustu okkar fyrir LC-LC plástursnúrur.
Auðvelt og þægilegt að draga út
LC-LC tengingar eru byggðar með þægilegri smellustillingu og eru búnar læsingarbúnaði sem er svipaður og festingarflipi RJ45 tengis. Nú er auðvelt að tengja og aftengja tengið frá tækinu. Læsifliparnir eru sprautumótaðir- með aukinni endingu til að standast tog, álag, hnökra og högg við uppsetningu og viðhald á kapal.

Örugg og prófuð trefjasamsetning með lágu innsetningartapi
Plástursnúrurnar okkar eru 100% sjónskoðaðar og prófaðar til að koma með lítið innsetningartap sem er ekki meira en 0,2 dB.
Umsókn

FTTH/FTTX netkerfi
- OLT til ODF tengingar á aðalskrifstofum
- Samtenging PON netbúnaðar
- Pjattun á ljósdreifingarramma
- Blönduð APC/UPC búnaðarbrú

Gagnaver og fyrirtækjanet
- SFP/SFP+ senditækiseining tengingar
- Hár-þéttleiki plásturspjalds kross-tengir
- Server-til-að skipta um ljósleiðarasamtengingar
- 1G/10G/25G/40G/100G Ethernet tenglar

Fjarskipti
- DWDM/CWDM búnaður þvertengingar-
- Langdræg-flutningskerfi
- Innviði símafyrirtækis-netkerfis
- Þráðlaus stöð stöð backhaul

Prófanir og mælingar
- OTDR og ljósaflmælistengingar
- Rannsóknarstofuprófanir og R&D umhverfi
- Bilanaleit og greining netkerfis
- Viðmiðunarsnúra fyrir tapsmælingar
Algengar spurningar
Sp.: Hver er munurinn á APC og UPC tengjunum á þessari plástursnúru?

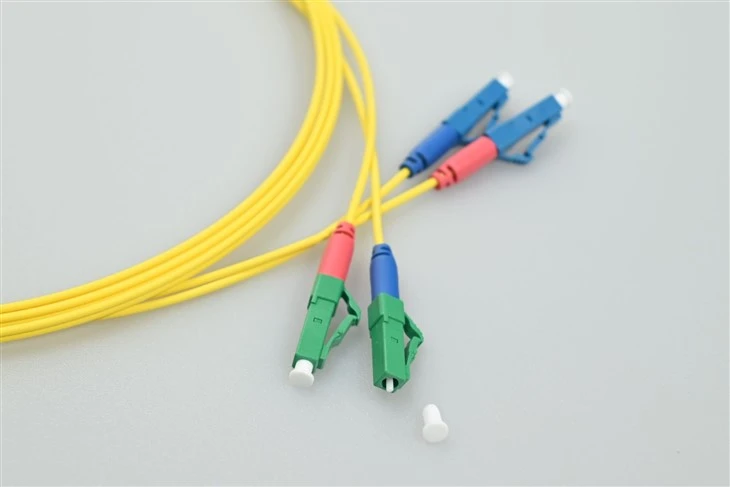

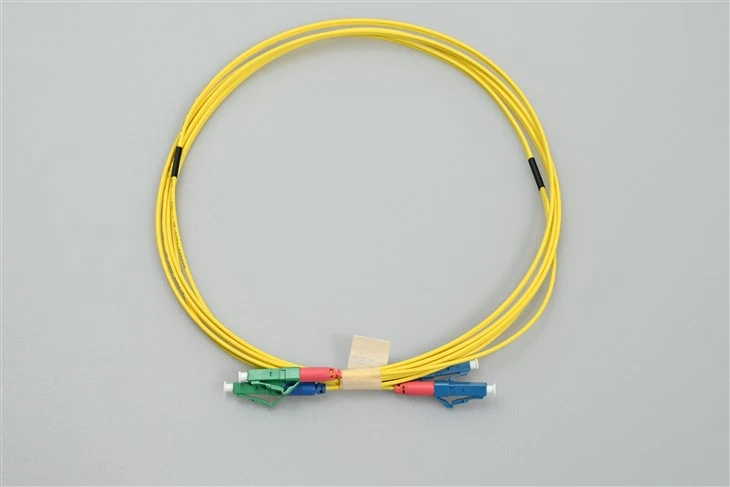

A: Góð spurning – þetta er eitt það algengasta sem fólk spyr um! APC-endinn (Angled Physical Contact) er með 8- gráðu hyrndri pólsku á ferrúlunni, sem gefur þér frábært tap sem er meira en eða jafnt og 60dB með því að beina endurkastuðu ljósi frá trefjakjarnanum. UPC (Ultra Physical Contact) endinn er með flatri, hvelfingu-laga pólsku með tapi sem er meira en eða jafnt og 50dB. Við hönnuðum þennan tvinnsnúru sérstaklega fyrir aðstæður þar sem þú þarft að brúa búnað með mismunandi tengitegundum – eins og að tengja APC-endan OLT við UPC plásturspjald. Græna tengið er APC hliðin þín, bláa er UPC – litakóða þannig að þú blandir þeim ekki saman á sviði.
Sp.: Get ég tengt APC tengi við UPC tengi, eða öfugt?
A: Ég skal vera heiðarlegur - þetta er eitthvað sem við mælum eindregið frá. Hér er ástæðan: APC ferrúlan er með þetta 8- gráðu horn, þannig að ef þú tengir það í flatt UPC millistykki, munu ferrules ekki passa rétt. Þú munt fá loftgap, sem þýðir gríðarlegt innsetningartap (við erum að tala um 2-3dB eða meira) og hugsanlega skemmdir á báðum endahliðum ferrunnar. Það er einmitt ástæðan fyrir því að við framleiðum þessar tvinnsnúrur – svo þú getir tengt APC búnað almennilega við UPC búnað án þess að þvinga saman ósamhæfar tengjur. Passaðu alltaf APC við APC millistykki og UPC við UPC millistykki í hvorum enda.
Sp.: Af hverju er kapaljakkinn gulur? Skiptir litur máli?
A: Gulur er staðall litur iðnaðarins fyrir einhliða trefjasnúrur - það er ekki bara fyrir útlit! Eftir TIA-598 litakóðun hjálpar tæknimönnum samstundis að bera kennsl á trefjategund á þessu sviði. Þegar þú ert að vinna í skáp með hundruðum plástursnúra sparar það tíma og kemur í veg fyrir kostnaðarsöm mistök að geta séð einhleyptan (gulan) á móti multimode (appelsínugulur fyrir OM1/OM2, aqua fyrir OM3/OM4) í fljótu bragði. Við höldum okkur við þessa staðla fyrir allar vörur okkar, svo uppsetningin þín haldist skipulögð og í samræmi við bestu starfsvenjur iðnaðarins.
Sp.: Hvert er dæmigert innsetningartap sem ég ætti að búast við?
A: LC APC til LC UPC plástursnúrurnar okkar eru tilgreindar fyrir minna en eða jafnt og 0,3dB innsetningartapi, en satt að segja eru flestar einingar sem við sendum í um 0,15-0,2dB – við prófum hverja einustu snúru áður en hún fer frá aðstöðunni okkar. Fyrir APC-endann færðu ávöxtunartap sem er meira en eða jafnt og 60dB, og UPC-endinn skilar meira en eða jafnt og 50dB. Þessar tölur skipta máli fyrir útreikninga á kostnaðarhámarki tengla, sérstaklega í langdrægum-forritum eða háhraðaforritum. Ef þú þarft prófunarskýrslur fyrir tiltekna lotu skaltu bara spyrja - við höldum skrár og getum veitt einstök prófunargögn.
Sp.: Hvað þýðir "tvíhliða"? Þarf ég einfalt eða tvíhliða?
A: Tvíhliða þýðir að þú hefur tvær trefjar í einni snúru - einn til að senda, einn fyrir móttöku. Flest netbúnaður notar tvíhliða tengingar vegna þess að gögn flæða í báðar áttir samtímis. Tvö LC tengin á hvorum enda eru klippt saman með tvíhliða klemmu, sem gerir uppsetninguna hreina og skipulagða. Ef þú ert að tengja venjulegt SFP senditæki við plásturspjald, þá er tvíhliða það sem þú þarft. Við bjóðum líka upp á einfaldar útgáfur (einn trefjar) - þær eru venjulega notaðar fyrir tiltekin forrit eins og tvíátta senditæki eða þegar þú ert bara að bæta við eftirlitskrana.
Sp.: Hvernig ætti ég að þrífa tengin og hversu oft?
A: Hreinlæti tengja er gríðarstórt - við sjáum fleiri vandamál af völdum óhreinra hylkja en nokkuð annað. Hreinsaðu báða endana fyrir hverja ísetningu með því að nota ló-ókeypis þurrka eða smelluhreinsiefni í-stíl sem hannað er fyrir LC-tengi. Jafnvel örlítil rykögn getur valdið 0,5dB eða meira tapi. Tengin okkar eru með hlífðar rykhettum - haltu þeim á þegar snúran er ekki tengd. Sérstaklega fyrir APC-endana er mengun mikilvægari vegna hornfletsins. Fljótleg hreinsun tekur 10 sekúndur og getur sparað þér tíma af bilanaleit.
Sp.: Hver er beygjuradíusinn sem ég þarf að viðhalda meðan á uppsetningu stendur?
A: Við notum G.657.A1 beygju-óviðkvæma trefjar í þessar snúrur, sem er miklu fyrirgefnari en hefðbundin G.652.D trefjar. Lágmarks beygjuradíus undir álagi er 10 mm – það er um það bil þvermál blýants. Fyrir kyrrstæðar uppsetningar (kaðall í kyrrstöðu) geturðu farið enn þéttara. Þetta skiptir miklu máli í umhverfi með mikilli-þéttleika eins og plásturspjöldum þar sem plássið er þröngt. Sem sagt, ekki klikka - þéttari beygjur auka enn dempunina aðeins. Gefðu snúrunum þínum slaka og notaðu rétta kapalstjórnun, og þú munt ekki hafa nein vandamál.
Sp.: Getur þessi kapall stutt 10G eða meiri hraða?
A: Algjörlega – OS2 einmóta trefjar geta séð nánast hvaða hraða sem þú kastar á það, frá 1G alla leið upp í 400G og lengra. Bandbreiddin er ekki takmörkuð af trefjunum sjálfum; það er ákvarðað af senditækjunum þínum. Þessi kapall virkar fullkomlega með 10GBASE-LR, 25GBASE-LR, 40GBASE-LR4, 100GBASE-LR4 – þú nefnir það. Fyrir langhlaup- getur singlemode við 1310nm náð 10km og við 1550nm ertu að horfa á 40km+. Ef þú ert að byggja upp innviði er singlemode framtíðar-sönnun fyrir hvað sem kemur næst.
