„Af hverju er 10G háskólanetið mitt enn eftir þegar ég notaði bestu einstillingu trefjarnar?

Þetta voru skelfingu lostin skilaboð frá kerfissamþættara þremur dögum fyrir háskólaFull Optical Campusafhendingu. Í rannsóknarstofunni,Single Mode vs Multimodelítur út eins og einfaldur samanburður á sérstakri forskrift. Á alvöru vinnustað? Öðruvísi saga. Við höfum séð verkefni fara af sporinu vegna þess að einhver tengdi UPC blátt tengi við APC grænt millistykki. Eða vanmetið ONT link fjárhagsáætlunina. Eða sprengdi kostnaðarhámarkið á einhams senditæki fyrir 100 metra hlaup sem hefðu getað notað ódýrari multimode ljósfræði.

Með því að FTTO varð nýr staðall, hefur trefjaval færst langt út fyrir "einn ham fyrir langan tíma, multimode fyrir stuttan." Ef kaðallinn þinn er fastur á kennslubókarsvæði-heiðarlega gætirðu verið að planta jarðsprengjum fyrir framtíðaruppfærslur.

Sjáðu fyrir þér þetta: 50-bygginga háskólasvæði sem þarf ekki að skipta um eina snúru í 20 ár. Það er loforð um vel hönnuðPOL snúruleiðbeiningarframkvæmd. En leiðin þangað? Fyllt af gildrum. LC eða SC/APC? Full stakur hamur í láréttum keyrslum, eða halda multimode til að spara á sjónrænum einingum? Ein röng tengiforskrift seinkar ekki bara tímalínunni þinni. Það margfaldar viðhaldshöfuðverk í mörg ár.

Sleppum eðlisfræðiskilgreiningunum sem þú hefur séð hundrað sinnum. Markmiðið hér: að hjálpa þér að taka þessa ákvörðun „fá það rétt í fyrsta skipti“.

Tölurnar sem raunverulega skipta máli

Þú hefur séð staðlaða samanburðartöfluna. Kjarnaþvermál, bylgjulengd, fjarlægð. Náði því. En þessi töflur segja þér ekki raunverulegu söguna: ákvörðunin um einn ham vs multimode snýst um peninga. Ekki eðlisfræði.

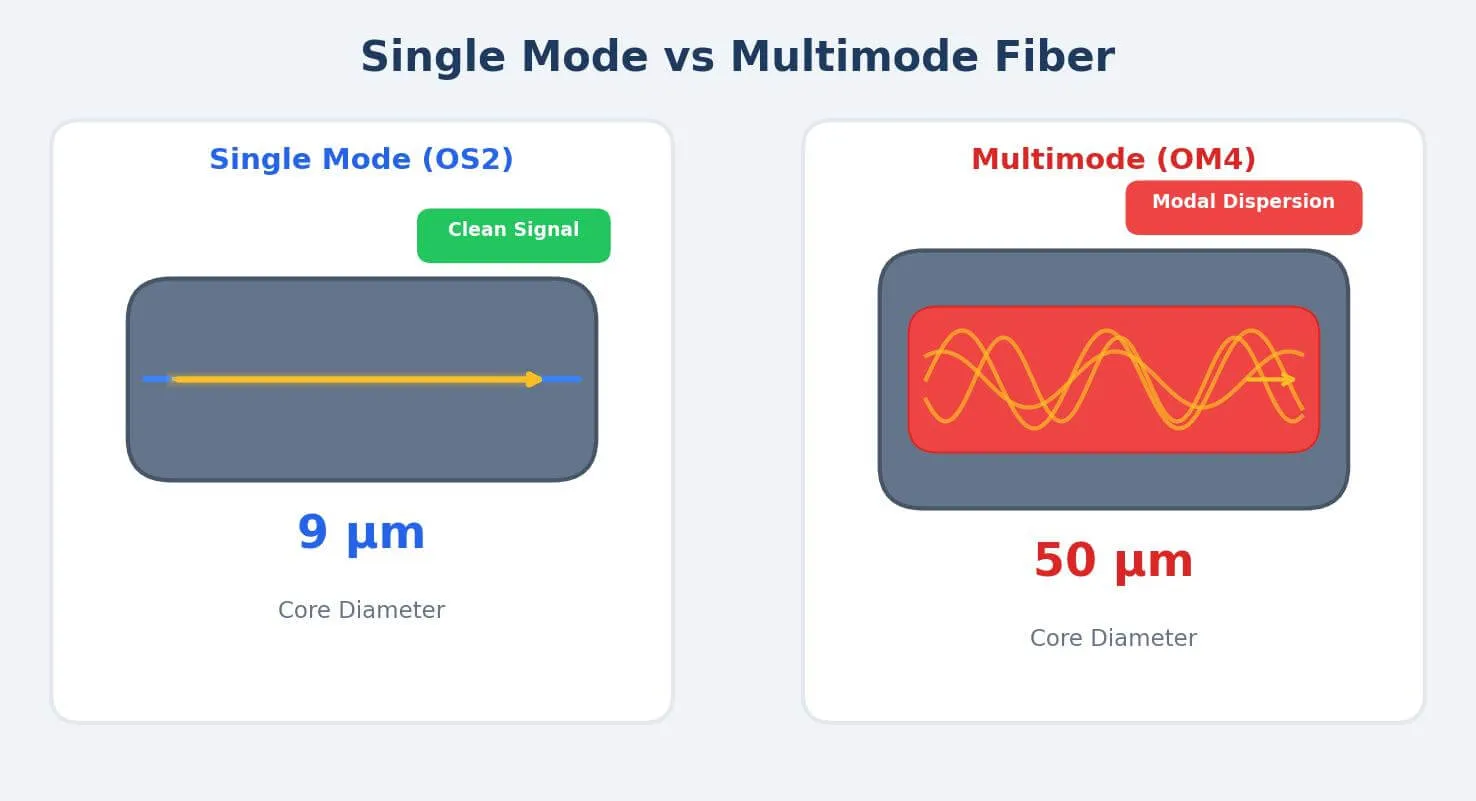

Hugsaðu um þetta svona. Single mode er sportbíll-einn ljósgeisli niður í kjarna sem er svo þunnur (9 míkrómetrar) að mannshár virðist feitt í samanburði. Hreint merki, ferðast 10, 20, 100 kílómetra án þess að þurfa uppörvun. Multimode er pallbíllinn. Breiðari kjarni (50 míkrómetrar-enn þynnri en hár, en 6x stærri), margir ljósgeislar sem skoppa í gegnum samtímis. Auðveldara að vinna með, ódýrara að tengjast. En þessir skoppandi geislar byrja að trufla eftir nokkur hundruð metra. Merki verður drullusama.

Sérðu gildruna? Single mode kapall er ódýrari. En senditæki kosta 3-5x meira. Fyrir 500{{10}hafna háskólasvæðið nær sá munur $30.000-50.000 í ljósfræði eingöngu. Í verkefnum okkar á árunum 2023-2024 víðs vegar um Suðaustur-Asíu höfum við séð innkaupateymi brenna sig af þessari nákvæmu útreikningsvali stakri stillingu „til framtíðarsönnunar“ á stuttum tímum, og síðan rugla saman þegar kostnaður við senditæki bregðast við fjárhagsáætluninni.

Nú breytir-POL arkitektúr öllu.Full Optical Campusdreifingar með POLkrefjasteinn háttur. Ekkert val í gangi. Tæknin notar GPON bylgjulengd-deilingar margföldun-tvær bylgjulengdir sem ferðast í gagnstæðar áttir á einum trefjastreng. Virkar aðeins með hreinni sendingu í einni stillingu.

Svo ef þú ert að byggja POL skaltu sleppa fjölstillingarumræðunni. En hefðbundið Ethernet? Það er þarTrefjaval fyrir Optical LANverður flókið.

Af hverju SC/APC drottnar yfir POL (og hvað gerist þegar þú blandar litum)

Hefðbundin háskólanet líta út eins og tré. Kjarnarofi við rót, dreifirofar við greinar, aðgangsrofar á hverri hæð. Fullt af búnaði, mikið afl, fullt af hlutum sem bila.

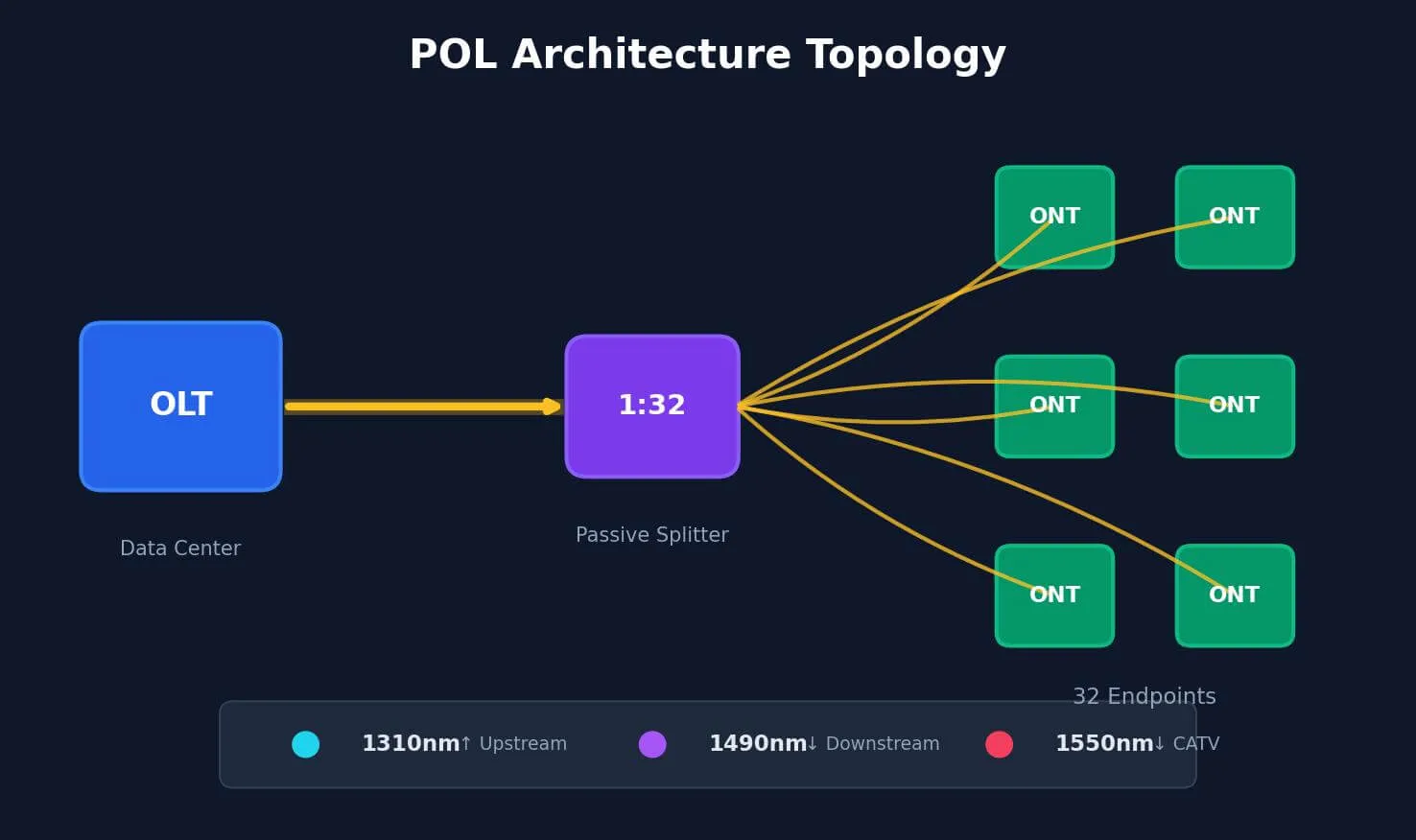

POL flettir það út. Einn miðlægur OLT tengist í gegnum óvirka splittera við ONT við hvert skrifborð eða herbergi. Engir millirofar. Engir IDF skápar á hverri hæð. Bara trefjar, splitterar, endapunktar.

[Gagnamiðstöð] → OLT → Single Fiber → 1:32 Skerandi → 32 ONTs

Niðurstraumur: 1490nm|Andstreymis: 1310nm|Bæði á EINN trefjastreng

Kljúfarnir eru algjörlega óvirkir. Ekkert afl, engin rafeindatækni, ekkert að bila. Ljós frá OLT lendir í 1:32 skiptingu og skiptir sér í 32 staði. Eins og garðslanga með 32-úða sprinkler - nema þú sért að kljúfa leysiljós, ekki vatnsþrýsting.

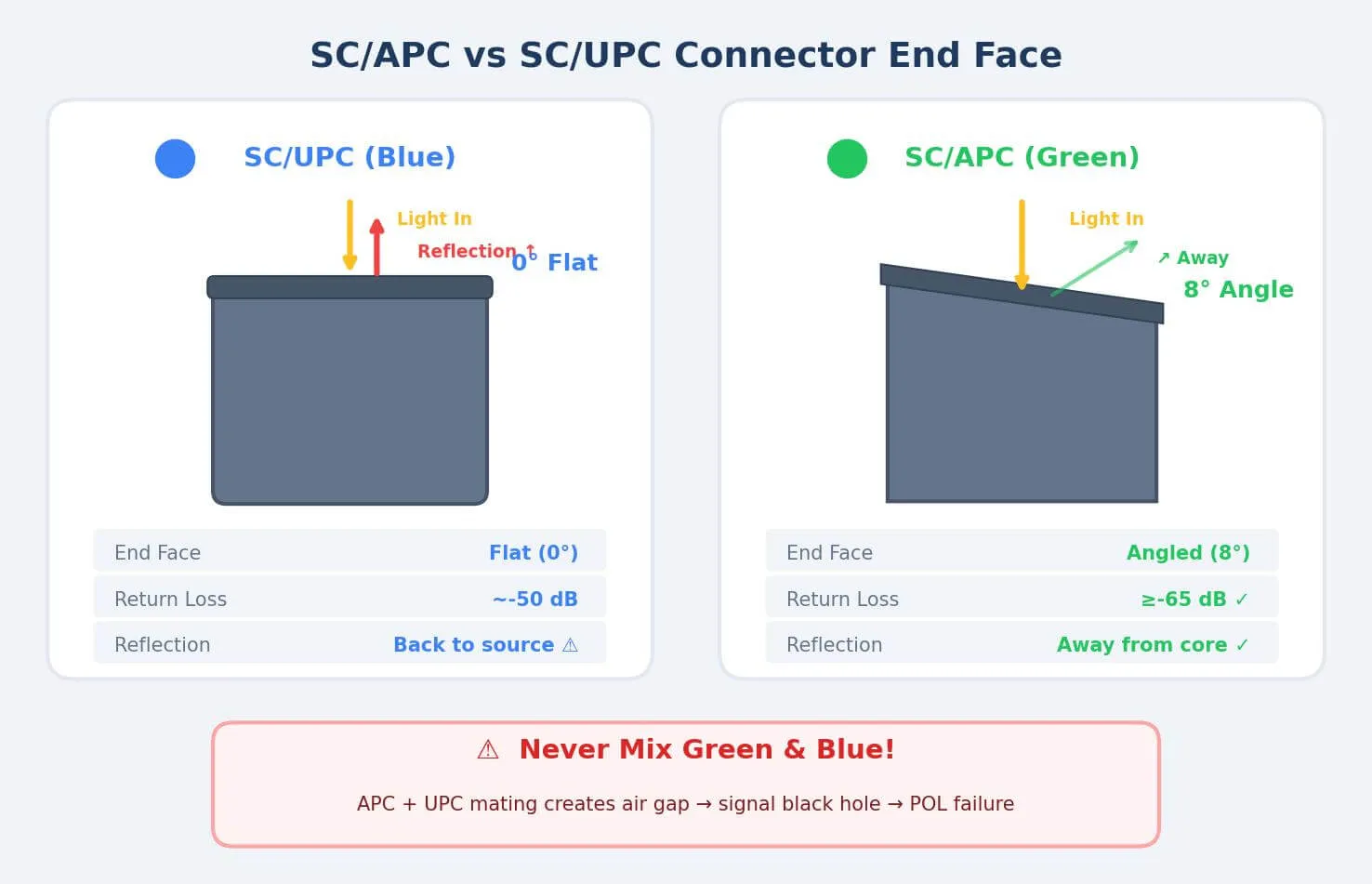

Mikilvægu smáatriðin sem flestir leiðsögumenn sleppa: POL notar SC/APC tengi nánast almennt. „APC“ merkir hornaða líkamlega snertingu-slípað við 8 gráður í stað þess að vera flatt. Þegar ljós lendir á sléttu yfirborði (UPC), skoppar sumt beint aftur í átt að upptökum. Í tvíátta POL skapa þessar endurkast hávaða. Yfir tugi tengipunkta safnast upp hávaði.

APC-andlitið með horn skoppar speglunum frá kjarnanum. Skilatap lækkar úr ~-50 dB (UPC) í -65 dB eða betra (APC). Um það bil 30x minna endurkast ljós sem gerir það aftur. Í POL skilmálum? Mismunur á hreinu merki og niðurbrotnu.

TIA Fiber Optic Training Council orðar það einfaldlega: SC/APC er staðall fyrir óvirk ljósnet vegna þess að skilatapseiginleikar skipta máli í tvíátta kerfum. Ekki annað-giska á þetta-farðu SC/APC.

Hvað gerist þegar þú blandar saman grænu og bláu:

Við sáum þetta á snjallhóteli GPON verkefni á síðasta ári. Verktakinn notaði SC/APC (grænt) við gólf-jafnvægisúttak klofnings-rétt. En þá gaf herbergjunum SC/UPC (blár) plástursnúrur fyrir ONT tengingarnar. Líkamlega tengist það. Rafmagnslega? Hörmungar.

Horna andlitið sem hittir flatt andlit skapar örlítið loftgap. Snertiflötur minnkar í nánast ekkert. Tap á skilum hríðlækkar. Endurspeglað ljósafl kveikti á háum-viðvörunum við OLT. Verra-þegar 1550nm CATV merkið kom í gegn með meiri krafti olli endurspeglun loftgapsins ONT í brúnherbergjum að falla ítrekað án nettengingar. Gestir kvörtuðu. Stjórnin skelfdi. Lagfæringin krafðist þess að-plástrasnúrur yrðu endurteknar fyrir 200+ herbergi.

Í al-optísku neti er grænt-í-blátt ekki „örlítið hægara“. Það er merki svarthol. Þessi aukning á 1dB innsetningartapi virðist lítil-en á 1:64 skiptan hlekk er það hálmstráið sem brýtur kerfið.

Raunverulegar ákvarðanir um dreifingu

Hryggjarstykkið frá gagnaveri yfir í fyrsta splitter.Þetta er þjóðvegurinn þinn. Allt rennur í gegnum það. POL þýðir single mode OS2 með SC/APC-engin umræða. En kapalflokkur, fyrirfram-lokaður vs reit-lokaður, aukatrefjafjöldi? Enn á eftir að taka ákvarðanir.

Fyrir hlaup undir 2 km (flestar háskólasvæði) sér staðall OS2 um starfið. Hágæða lágt-tap trefjar? Ofgnótt nema þú sért að ýta undir mjög langar skiptingarkeðjur eða skipuleggja 25G-PON uppfærslur. Innsetningartap á hvert tengi ætti að vera undir 0,3 dB-tilgreindu þetta í beiðni þinni, krefjast prófunarskýrslna.

For-lokaðir stofnkaplar kosta meira en spara uppsetningartíma. Fyrir sjúkrahús eða háskóla þar sem lágmarka truflun skiptir máli? Þess virði. Nýbygging með tíma til vara? Vallaruppsögn virkar fínt. Fyrir há-uppsögn á OLT,ljósleiðaratengihannað fyrir rekki-festingarforrit auðvelda auðkenningu og aðgangi að gáttum meðan á viðhaldi stendur.

Dreifistrengir frá splitterum til ONTs.

Þetta er þarFTTO trefjatengiverða áhugavert. Ekki einn kapall-32 snúrur frá hverjum splitter til 32 staðsetningar. Margfaldaðu með klofningsfjölda. Meðalstærð háskólasvæði gæti verið með 50+ splitterum sem þjóna 1,500+ endapunktum. Fullt af tengjum.

SC/APC er áfram sjálfgefið. En athugaðu ONT forskriftirnar þínar fyrst-sumar nýrri gerðir nota LC/APC tengi. Ef svo er, geturðu keyrt LC-lokaðar snúrur í gegn (hreinni) eða notað SC-LC hybrid millistykki við splitterinn (bætir við tengipunktum). Við mælum almennt með fyrsta valkostinum. Sérhver millistykki er hugsanlegur bilunarpunktur.

Af hverju tengigæði skipta máli í mælikvarða:

0,1 dB munur á hvert tengi hljómar léttvægt. Margfaldaðu yfir hundruð tenginga-það er það ekki. Dæmigert 1:32 POL arkitektúr hefur ~28 dB heildartap fjárhagsáætlun. Skerandi borðar 15-17 dB. Kapaldempun tekur nokkrar fleiri. Það skilur kannski 8-10 dB fyrir öll tengitap. Ódýr tengi ýta þér yfir kostnaðarhámark á lengri tíma.

Hefðbundið Ethernet burðarás (þegar þú ert ekki að gera POL).Það eru ekki allir tilbúnir í POL. Endurnýja núverandi innviði? Fjárhagstakmarkanir? Hefðbundið skipt Ethernet virkar enn. Mismunandi trefjarákvarðanir samt.

Undir 300 metra -hæð-til-hæðar, aðliggjandi byggingar-OM4 multimode með LC duplex er hagkvæmt. Senditækissparnaður (SR vs LR einingar) bætist við þegar tugir rofa eru tengdir. Útreikningurinn snýst við 300+ metra. Multimode barátta, sérstaklega á meiri hraða.Einstaklingsnotkun í háskólanetimilli-bygginga tengla gefur ótakmarkað bandvíddarrými. Settu upp einu sinni, studdu 10G, 100G, 400G-hvað sem næst.

LC/UPC (ekki APC) virkar fínt fyrir point-to-point Ethernet. Enginn tvíátta WDM, þannig að auka APC kostnaður og meðhöndlun er ekki nauðsynleg.

Skrifborðstengingar og Zone Enclosure Solution

FTTO þýðir að trefjar ná til skrifborðsins. Annað umhverfi en gagnaver. Það er sparkað í snúrur. Stólar rúlla yfir þá. Hreinsunarstarfsmenn rekur hlutina. TheLeiðbeiningar um val á trefjatengjumfyrir skrifborð setur endingu í forgang.

Beygju-ónæmir trefjar (BIF) eru ekki-viðræður. Venjulegur trefjar missa merki í kröppum beygjum. BIF handföng beygja radíuna niður í 7,5 mm-þéttari en bleika fingur þinn. For-klipptar plástrasnúrur (2m, 3m, 5m) spara tíma á móti lokun á vettvangi við hvert skrifborð. Kostnaðarmunur í lágmarki, forðast breytileika frá óþægilegum uppsetningarstöðum.

Opna skrifstofuáskorunin:

Í verkefni fyrir stórt internetfyrirtæki-allgjörlega opið skrifstofuskipulag-neitaði hönnuðurinn að festa sýnilega kapalbakka á stuðningssúlurnar. Bein leið frá burðarás til hvers borðs þýddi trefjar alls staðar. Martröð að viðhalda.

Lausnin okkar: Svæðishlífar í loftklefa eða undir hækkuðu gólfi. Keyrðu fjöl-trefja MPO trunks frá burðarliðnum til hvers svæðisboxs. Inni í kassanum skaltu brjótast út í LC Uniboot plástursnúrur sem þjóna 6-8 vinnustöðvum í nágrenninu.

Afborgunin? Þegar vinnustöðvar hreyfast (og þær gera það alltaf) snertirðu ekki burðartrefjarnar í loftinu. Skiptu bara um 3 metra plástursnúru við svæðisboxið. Áætlun viðskiptavinar okkar: 70% lækkun á launakostnaði MACs (hreyfingar/bætir við/breytir). Yfir 3 ára endurskipulagning á skrifstofu, það bætist við.

Mikilvægar upplýsingar: í þéttum svæðisboxum eru LC Uniboot eða Push-Pull Tab tengi nauðsynleg. Þegar 12 plásturssnúrur eru tengdar, skilja venjuleg LC tengi ekki eftir nægilegt fingurpláss til að fjarlægja neitt. Við lærðum þetta á erfiðan hátt í endurbótaverkefni-þurftum að taka hálfan kassann úr sambandi bara til að komast í eina snúru.

Peningaspurningin

Allir spyrja um kostnað. Svarið fer eftir tímaramma þínum. POL kostar meira fyrirfram (OLT og ONT eru ekki ódýr) en sparar verulega á öllu öðru-sérstaklega á 10 árum.

Gróf sundurliðun fyrir 500 endapunkta. Þetta eru áætlanir úr iðnaði, ekki tryggðar tilboð-þinn kílómetrafjöldi er mismunandi eftir söluaðilum, svæðum, sérstöðu.

Þar sem POL sparar mest: gólfpláss og rafmagn. Hefðbundin net þurfa IDF skápa á öllum hæðum-rofa, UPS, loftkælingu. POL kemur í stað alls þess með óvirkum klofningum sem þurfa ekkert afl, enga kælingu, passa í vegg-kassa á stærð við kennslubók. FTTO skjöl Huawei halda því fram 50-70% aflskerðingu-það er markaðstala, taktu því með viðeigandi efasemdir - en stefnan er raunveruleg. Færri virk tæki þýðir minna rafmagn og minni hita til að fjarlægja.

Dirt Is Your Enemy (The $500 Lesson)

Eitthvað sem sölubæklingar leggja ekki áherslu á: mengun er helsta orsök bilana í ljósleiðaranum. Ekki bilun í búnaði. Ekki skemmdir á snúru. Óhreinindi.

Einhams trefjar eru með 9-míkrómetra kjarna. Rykforskrift sem er ósýnileg fyrir augað hindrar 10%+ af ljósflutningi. Fingrafaraolía skapar nóg tap til að tengingin falli niður. Í POL kerfum með þröngum kostnaðarhámörkum, rennur mengun á nokkrum stöðum yfir í netkerfisvandamál.

$500 sem breyttust í $5.000:

Suðaustur-Asíu háskólasvæðisverkefni. Viðskiptavinur skar niður um $500 í faglegum hreingerningasettum frá fjárhagsáætlun. "Notaðu bara rykhettur og farðu varlega." Leyfi starfsmönnum að setja upp án viðeigandi skoðunarbúnaðar.

Viku eftir afhendingu sýndu u.þ.b. 15% tengla óútskýrt pakkatap. Verkfræðiteymi þurfti að snúa aftur með OTDR búnað, draga tengið eitt af öðru, skoða hvert endaflöt. Niðurstaða: Flestar mengaðar hyljar höfðu rispað af rykögnum við uppsetningu. Óafturkræf tjón.

Lokareikningur: Skipt um ~100 plástursnúrur ($2.000 efni), þriggja daga vinnu fyrir tvo tæknimenn ($3,000+), auk mannorðsskaða misheppnaðrar afhendingu. $500 "sparnaðurinn" kostaði þá 10x.

Endahlið trefjatengis er viðkvæmara en augasteinn. Undir 400x stækkun lítur rykögn út eins og gígur á tunglinu. Ef þú ert ekki að kaupa hreinsiverkfæri skaltu þrefalda fjárhagsáætlun fyrir viðgerðir.

Skoðun fyrir pörun er skylda. 400x trefjasmásjá kostar nokkur hundruð dollara og kemur í veg fyrir þúsundir í bilanaleit. Sérhver tengi skoðuð áður en stungið er í samband-við uppsetningu og hvers kyns viðhald. Hreinsunaraðferð: þurrkaðu fyrst af (þurrka-laust), blauthreinsaðu með 99%+ ísóprópýlalkóhóli ef þörf krefur, þurrkaðu aftur,-skoðaðu aftur. Tekur 30 sekúndur. Að sleppa tekur klukkustundir að greina síðar.

Skipulag fyrir það sem kemur næst

Háskólatrefjar endast í 15-25 ár. Kapallinn sem þú setur upp í dag verður enn til staðar þegar tækni sem við höfum ekki fundið upp verður staðalbúnaður.

Góðar fréttir fyrir POL: líkamlega lagið styður alla vegakortið. Núverandi GPON keyrir 2,5 Gbps niðurstreymis. 10G-PON (XGS-PON) þegar fáanlegt. 25G-PON í tilraunum. 50G-PON í staðlaþróun. Allir nota sömu trefjarnar og tengin-aðeins OLT og ONT búnaði breytist.

OFS Optics bendir á að þó að multimode höndli flestar fyrirtækisfjarlægðir á fullnægjandi hátt, verða bandbreiddarkostir stakrar stillingar meira áberandi eftir því sem gagnahraði eykst. Þeir viðurkenna þróunina í átt að stakri stillingu þar sem iðgjöld senditækis minnka.

A Full Optical Campusbyggt á einni stillingu handföngum Wi-Fi 7 backhaul (marg-gígabit á AP), 8K myndbandseftirlit, IoT þéttleika sem við getum ekki spáð fyrir-án þess að snerta snúrur. Það er gildi þess að fá innviði rétt í fyrsta sinn.

Hvað á að setja í beiðni þína

Þegar uppspretta tengi fyrir aPOL snúruleiðbeiningar-samhæft dreifing, tilgreindu þessi lágmark:

Innsetningartap: Minna en eða jafnt og 0,25 dB dæmigert, Minna en eða jafnt og 0,35 dB max.

Return tap (APC): Stærra en eða jafnt og 65 dB

Ferrúla: Zirconia keramik

Pörunarlotur: Stærri en eða jafn og 500 með minni en eða jafnt og 0,2 dB breytingu

Skjöl: Einstakar prófunarniðurstöður eða lotuvottorð

Fyrir -mikilvæga innleiðingu, veita birgjar með-framleiðslu innanhúss (ekki viðskiptafyrirtæki sem kaupa margar verksmiðjur) stöðugri gæði.Evolux trefjarbýður upp á-beina verksmiðjuvöru með prófunarskjölum sem POL verkefni krefjast.

Varahlutföll sem vert er að gera ráð fyrir: 5-10% fyrir fyrirfram-lokaðar samsetningar, 15-20% fyrir tengi sem hægt er að setja upp á vettvangi (með reikningi fyrir lúkningarbilunum), 10-15% fyrir plástrasnúrur til að meðhöndla fyrsta árs MAC.

Flýtivísun

Breytingin í átt aðFull Optical CampusArkitektúr fer hraðar eftir því sem fyrirtæki uppgötva rekstrar- og orkusparnað. Hvort sem þú ert að beita POL fyrir nýja byggingu eða uppfæra hefðbundna innviði, ákvarða tengingarákvarðanir sem þú tekur við uppsetningu áreiðanleika fyrir næsta áratug eða tvo. Fáðu þá rétt í fyrsta skipti.

Heimildir:

1. TIA Fiber Optic Training Council (tiafotc.org) - Óvirk ljósnetsnet

2. OFS Optics (ofsoptics.com) - Einstilling á móti fjölstillingu trefjum

3. Huawei Enterprise (e.huawei.com) - FTTO lausnarskjöl

4. FS.com Community - Umræður um tap í PON forritum
