Ákvörðunin á einni mínútu
Fyrir flesta staðlaða ODF, lúkningarkassa og lítinn-til-miðlungs-fjölda staka-trefjaskerðingu,250um á móti 900um trefjum pigtailákvörðun ætti að byrja með 900µm. Það er auðveldara að meðhöndla í kringum tengið og leiðarsvæðið. Þegar skeyta-þéttleiki snælda, massa-samrunaskipulag eða takmarkað leiðarrými verður takmarkandi þátturinn, er 250µm venjulega betri upphafspunkturinn.
Stuðlarþvermál er val á vélrænni smíði, ekki sjónræn einkunn. 900 µm trefjar pigtail framleiðir ekki í eðli sínu lægra skeyta tap en 250 µm pigtail og 250 µm trefjar eru ekki sjónrænt lakari vegna þess að hún er þynnri.
Það breytir verkfræðispurningunni. Í stað þess að spyrja hvaða þvermál skilar sér betur, spyrðu hvaða trefjaframsetning passar við bakkann, meðhöndlun vinnuflæðis, splæsingaraðferð og vélrænni vörn sem er í boði í uppsetningunni.
Hvaða 250µm og 900µm mæla í raun
Einfalda má einfalda-fjarskiptaleiðara eins og:
~9µm kjarni → 125µm klæðning → ~250µm grunnhúð → valfrjáls ~900µm biðminni

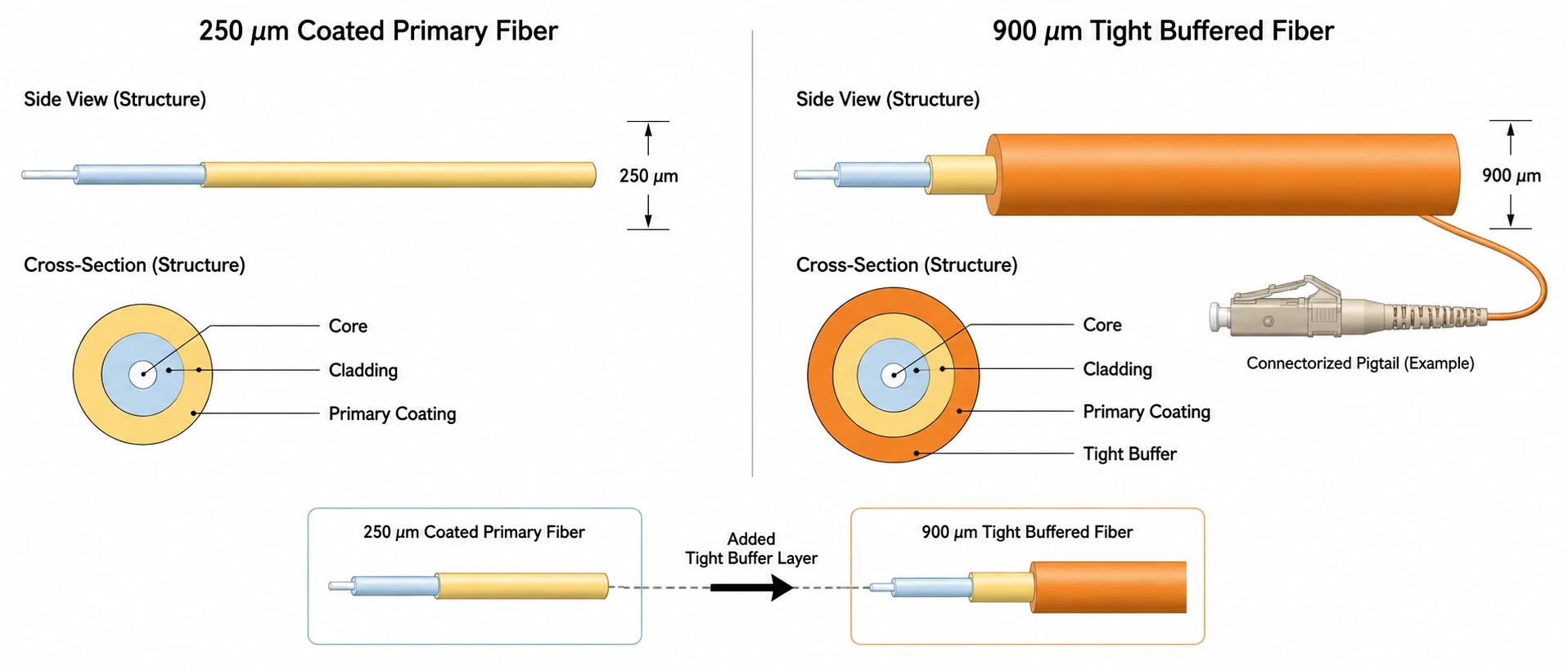

250µm víddin vísar venjulega til húðuðu ljósleiðarans. 900µm smíði bætir öðru hlífðarlagi utan um þessi húðuðu trefjar. Undirliggjandi ljósleiðarinn getur samt verið af sömu trefjagerð.
Þetta er ástæðan fyrir algenga leitarsetningunni250um laus rör á móti 900um þétt biðminniþarf hæfi. 250 µm húðuð trefjar finnast oft í lausum -rörsnúrum, en 900 µm þéttir -buffaðir trefjar eru algengir í tengingum innanhúss. Þvermál eitt og sér skilgreinir þó ekki heildarbyggingu kapalsins.
250µm á móti 900µm Pigtail Smíði í hnotskurn
| Verkfræðiþáttur | 250µm trefjar pigtail | 900 µm trefjar pigtail |
|---|---|---|
| Optískt gler | Getur notað sömu SM/MM trefjagerð | Getur notað sömu SM/MM trefjagerð |
| Þvermál klæðningar | Venjulega 125µm | Venjulega 125µm |
| Ytri kynning | Aðalhúðuð trefjar | Viðbótarlausn í kringum húðuð trefjar |
| Meðhöndlun | Viðkvæmari | Auðveldara að meðhöndla hvert fyrir sig |
| Vélræn vörn | Treystir meira á bakka / girðingu | Betri vernd við leiðsögn og undirbúning |
| Bakkaþéttleiki | Hærri | Neðri |
| Strípandi verkflæði | Minna efni til að fjarlægja | Fer mjög eftir stuðpúðabyggingu |
| Hár trefjafjöldi-snælda | Oft hagkvæmt | Getur neytt óþarfa leiðarmagns |
| Verkflæði fjöldasamruna/borða | Betur í takt við marga þétta arkitektúr | Venjulega minna aðlaðandi |
| Hefðbundin ODF uppsögn | Nothæft, en vörn verður að vera hönnuð í | Venjulega hagnýt sjálfgefið |
Hrá rúmfræðilegi munurinn er stærri en þvermálin gefa til kynna í upphafi. Ef tvær hringlaga byggingar eru bornar saman eingöngu eftir þvermáli, skalast þversniðsflatarmál þeirra með veldi þvermálsins:
(900 / 250)² ≈ 12.96
Það þýðir ekki að bakki rúmi nákvæmlega 13 sinnum fleiri 250µm trefjar. Skurðar ermar, beygjukröfur, slakar lykkjur, festingar og trefjakrossar taka einnig pláss. Útreikningurinn útskýrir hvers vegna það að skipta út mörgum 250µm leiðarhlutum fyrir 900µm hluta getur haft mun meiri áhrif á bakka með-fjölda tölu en þvermálstölurnar einar og sér gefa til kynna.
Stærð Buffers stillir ekki sjónrænan árangur þinn
Þvermál stuðpúðar ákvarðar ekki tap á innsetningu. Við samrunaskerðingu er viðeigandi sjónviðmót tilbúinn glertrefjar. Húðin eða stuðpúðinn er fjarlægður úr splæsingarsvæðinu áður en klofnu trefjarnar eru samræmdar og sameinaðar.
Ljósleiðarasambandið lýsir stakri-stillingu samruna-taps eins og venjulega0,1 dB eða minna. Hærra tap getur bent til vandamála eins og mengunar eða ófullkominnar skeyta. Þetta er enn gæðavandamál -, ekki sönnun þess að 900 µm biðminni sendi ljós betur en 250 µm húðun. (Ljósleiðarafélagið)
Ekki samþykkja "900µm fyrir lægra tap" sem þýðingarmikla beiðni um beiðni.
Staðfestu í staðinn að ljósleiðararnir sem verið er að sameina séu samhæfðir. Trefjagerð og, þar sem við á, stillingar-reitareiginleikar skipta miklu meira máli en ytri þvermál biðminni. Fjallað er um víðara undirbúningssamhengi í okkarLeiðbeiningar um aðferðir við lúkningu á trefjasnúrum.
Getur þú sameinað 250 µm trefjar í 900 µm grís?
Já. A250um trefjar til 900um pigtailumskipti eru eðlileg arkitektúr þegar undirliggjandi ljósleiðarar eru samhæfðir.

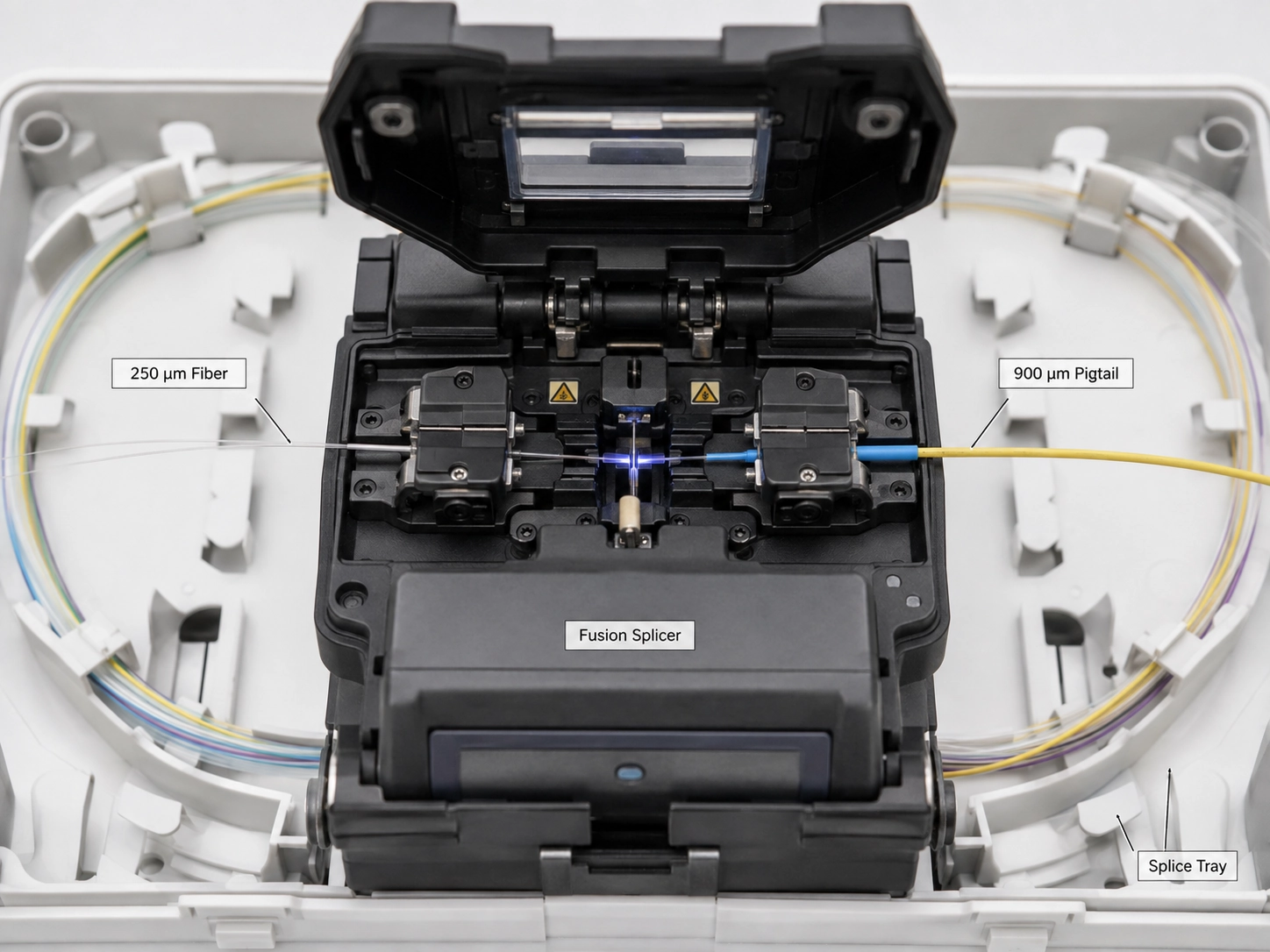

Samrunaskerarinn er ekki að suða „250 µm efni“ í „900 µm efni“. Báðar hlífðarbyggingarnar eru fjarlægðar af splæsingarsvæðinu. Glerið er hreinsað og klofið, tilbúnu trefjarnar eru samræmdar og sameinaðar og fullunna splæsingin er varin áður en hún er geymd í bakkanum.
FOA sýnir þetta beint með 24-trefja ytri-verksmiðjukapli þar sem 250 µm trefjum er splæst í litakóða 900 µm pigtails til að lúta. (Ljósleiðarafélagið)
Raunverulegt ástand er sjónsamhæfi. Ef tveir trefjar hafa mismunandi-stillingareiginleika eða bakdreifingareiginleika, getur OTDR sýnt mismunandi augljóst skeytatap eftir prófunarstefnu. Tvíátta mæling hjálpar til við að einkenna þær aðstæður rétt. (Ljósleiðarafélagið)
Innkaupaforskrift ætti því ekki að hafna 250µm-til-900µm arkitektúr einfaldlega vegna þess að ytri þvermál eru mismunandi.
Þegar 900 µm trefjar pigtail er betra verkfræðivalið
A 900um trefjar pigtail fyrir fusion splicinger hagnýtur upphafspunktur í venjulegum ODF eða lúkningarboxi þegar leiðarpláss er til staðar og tæknimenn meðhöndla trefjar hver fyrir sig.
Hefðbundin ODF og fjarskiptalokun
Fyrir LC-lokun í ODF veitir 900 µm pigtail venjulega gagnlegri einstaklings-trefjavörn en 250µm framsetningu þegar bakkinn hefur nægilegt leiðarpláss. Þetta er hagnýt forritið á bak við anLC trefjar pigtail fyrir ODFforskrift, frekar en að velja einfaldlega 900µm vegna þess að hún er þykkari.
Það eru mikilvæg mörk. 900 µm stuðpúði jafngildir ekki 2,0 eða 3,0 mm hlífðarsnúru. Ef trefjar yfirgefa verndaða bakkann og verða ítrekað dregin, bundin, færð í stað eða verða fyrir meðhöndlun búnaðar, er hæfilega jakki eða á annan hátt varinn snúrur öruggari forskriftin.
Lítið-tal uppsagnarkassa
Við hóflega trefjafjölda er sparnaður leiðarmagns yfirleitt ekki ríkjandi þvingun. Ef bakkinn veitir þegar verndaða leiðarleið, gerir 900µm almennt uppsetningu og síðar auðkenningu auðveldari.
Það sjálfgefið hættir að virka þegar viðbótar biðminni veldur trefjakrossum, þjappuðum slaka geymslu eða truflunum á bakkalokinu. Á þeim tímapunkti hefur rúmfræði girðingarinnar orðið stjórnandi breytan.
Þegar 250µm pigtails gera meira sens
A 250um trefjar pigtailverður sterkari kosturinn þegar leiðarþéttleiki er þvingunin og girðingin sjálf veitir nauðsynlega vélrænni vernd.
Há-þéttleika skeytasnælda

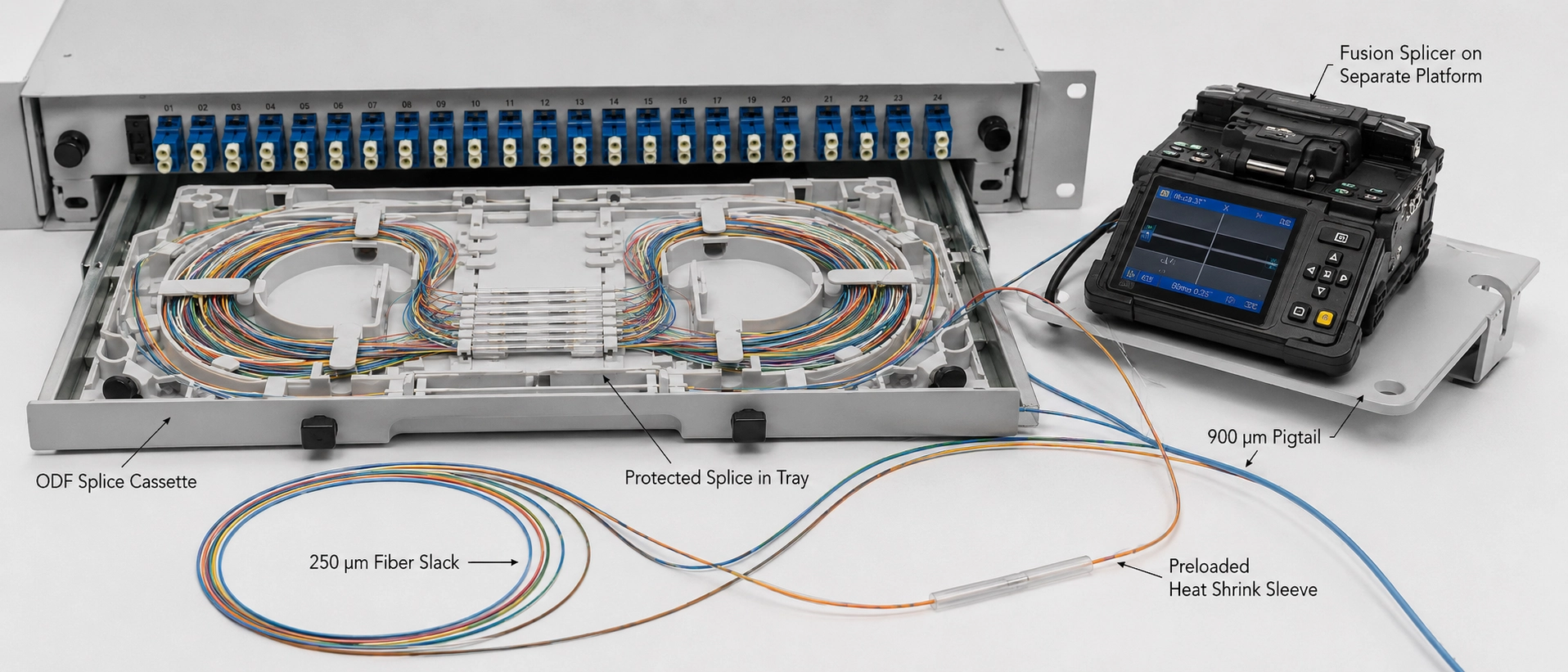

Í verndaðritrefjar pigtail fyrir skeyta snældahönnun, 250µm leið dregur úr rúmmáli einstakra trefja og skilur eftir meira pláss í kringum skeytahaldara og slaka-geymsluleiðir.
Þetta er þar sem 12,96× rúmfræðilegur samanburður verður gagnlegur. Það spáir ekki fyrir um getu snælda. Það útskýrir hvers vegna 650 µm munur á þvermáli verður mikilvægur þegar hann er endurtekinn yfir marga einstaka leiðarhluta.
Skilyrðið er vélræn vörn. 250µm húðuð trefjar ættu að vera innan stjórnaðrar-trefjastjórnunarleiðar. Að færa óvarðar 250µm trefjar út fyrir snælduna skipta aðeins út þéttleikavandamálum fyrir vélrænt-áhættuvandamál.
Ribbon and Mass-samrunaarkitektúr
Massa-samrunakerfi eru hönnuð til að flytja margar trefjar í gegnum verkflæðið saman. Einstakir 900µm stuðpúðar geta unnið gegn þeim þéttleikakosti.
Staða okkar er sértækari en almenna „900 µm innandyra, 250 µm úti“ reglan:veldu þá framsetningu sem splæsunararkitektúrinn notar, ekki byggingarmörkin.
Besta samsetningin getur notað báðar stærðir
A 250um á móti 900um trefjum pigtailsamsetning þarf ekki sama verndarþvermál frá tenginu að splæsingunni. Þetta er miðgildi-nákvæm-samsvörunarakkeri greinarinnar, en hún lýsir einnig mikilvægum efnishönnunarvalkosti.
Blendingssnælda getur leitt 900 µm stuðpúða trefjar frá tenginu eða millistykkinu í gegnum svæðið þar sem tæknimenn meðhöndla einstaka snælda, og síðan skipt á skilgreindum vernduðum punkti inni í snældunni yfir í 250 µm húðaða trefjar fyrir splæsingar- og slaka-geymslusvæðið. Splæsing-hliðarhlutinn öðlast leiðarþéttleika án þess að neyða tengihlutinn- til að gefa upp meðhöndlunarvörn.
Þetta er gagnlegt þegar beðið er um eitt þvermál teppi til að leysa tvær mismunandi vélrænar kröfur. Lokahliðin þarfnast meðhöndlunarverndar, en skeytahliðin gæti þurft leiðarþéttleika.
Fyrir innkaup, því "250 eða 900µm?" er stundum ófullnægjandi. Teikningin ætti að tilgreina hvar hver trefjakynning byrjar og endar og hvort umskiptin séu áfram vernduð af snældunni.
Uppsetningarvandamálin sem birtast venjulega eftir innkaup
Tæknilega samhæf trefjaforskrift getur samt skapað óþarfa vinnu á vettvangi ef strípunarhegðun, splæsingarvörn og rúmfræði bakka eru aðeins athugað eftir að efni berst.
Stripability er hluti af forskriftinni
Tvær trefjar sem seldar eru sem 900 µm geta hegðað sér öðruvísi við undirbúning vegna þess að nafn ytra þvermál segir þér ekki hversu sterkt stuðpúðinn er tengdur undirliggjandi húðuðu trefjunum.
Þegar ekki er hægt að fjarlægja stíft þéttan stuðpúða yfir nauðsynlega undirbúningslengd, ættu tæknimenn ekki að bæta upp með erfiðara einu togi. Styttri strípunarhlutar draga úr álaginu sem beitt er á óvarinn trefjar. Ef undirbúningur er enn í ósamræmi, ætti að endurskoða strippunarverkfæri og stuðpúðabyggingu áður en framleiðslu er sett upp.
Fyrir a900um trefjar pigtail birgirTilboð, "900µm" eitt og sér er því ófullnægjandi. Tilgreindu kröfuna um byggingu stuðpúða eða undirbúnings og staðfestu að fyrirhuguð strípunaraðferð sé í samræmi við hana.
Skeytahlífar verða að passa við bakkahaldarann
Bræðsluskerinn meðhöndlar tilbúið gler, en bakkann þarf að stjórna vernduðu splæsingunni á eftir. Stærð hlífðar, ermahaldara og leiðarleið mynda því eitt vélrænt kerfi.
Athugaðu stuðstærð hlífðarbúnaðarins áður en þú pantar múffurnar. Vörn sem situr ekki að fullu í festingunni getur ýtt trefjabreytingunni í átt að bakkaveggnum og skapað óþarfa beygju strax við hliðina á vernduðu splæsunni.
Þetta er gagnlegra en að gera ráð fyrir að lengri verndari sé sjálfkrafa öruggari.
Athugaðu bakkann með lokinu lokað
Leiðarfyrirkomulag sem passar á meðan snældan er opin er ekki endilega lokið uppsetningu.
Eftir að splæsingar, hlífar og slaki hafa verið geymd, gakktu úr skugga um að lokun hlífarinnar þjappar ekki saman lykkjum, lyftir trefjum úr festingum eða skapar skörp umskipti við hlið hlífðar. Þetta er þar sem biðminnisval hættir að vera vörulistasamanburður og verður að ákvörðun um að -hönnun.
Hvað við myndum setja á Fiber Pigtail RFQ

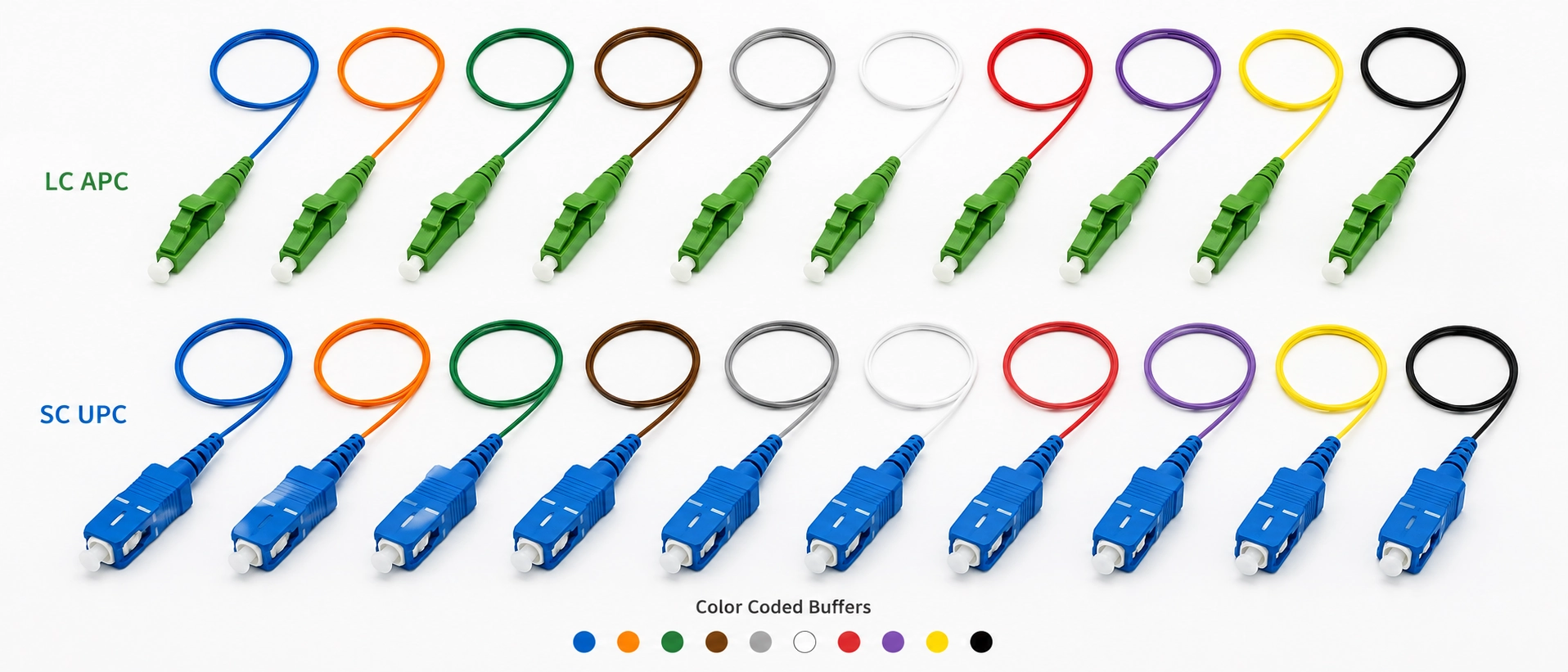

Fyrir asérsniðin trefjar pigtail samkoma, með því að tilgreina aðeins "250µm" eða "900µm" skilur nokkrar breytur eftir óleystar. Tvær tilvitnanir geta passað við nafnþvermál á meðan þær eru mismunandi hvað varðar trefjagerð, ræmahegðun, tengibyggingu, auðkenningu og hvernig samsetningin passar í raun og veru á fyrirhugaðan bakka.
Framleiðslutilboð ætti að skilgreina:
- Gerð ljósleiðara, eins og OS2/G.652.D, G.657.A1/A2, OM3 eða OM4.
- Trefjaframsetning: 250 µm húðuð trefjar, 900 µm stuðpúða trefjar, eða skilgreind umskipti á milli þeirra.
- Gerð tengis, svo sem LC, SC eða FC.
- Pólsk gerð, UPC eða APC þar sem við á.
- Trefjafjöldi og auðkenning/litaröð. Þegar auðkenning verður að passa við kapalverksmiðjuna skal skilgreina samþykktina sérstaklega. Okkarleiðarvísir fyrir ljósleiðara litakóðaþekur þetta lag.
- Pigtail lengd og áskilið þol.
- Sjónsamþykktarskilyrði fyrir fullunna tengibúnað.
- Uppsetningarumhverfi og gerð girðingar, eins og ODF, skeytasnælda, FTTH-lokabox eða utanaðkomandi-lokunarviðmót verksmiðju.
Þessir reitir koma í veg fyrir tvíræðni forskrifta, en þeir geta samt ekki sannað að samsetningin fari líkamlega í gegnum tiltekna girðingu.
Fyrir afiber pigtail fyrir uppsetningu fjarskipta, með því að bæta bakkateikningunni eða skýrri leiðarmynd við beiðni um beiðni gefur birgir upplýsingar sem textaforskrift getur ekki veitt: útgöngustefnu tengis, staðsetning biðminni, rúmfræði erma-haldara og tiltæka leið til að geyma slaka.
Veldu eftir dreifingararkitektúr, ekki eftir vana
| Staða dreifingar | Byrjunarval | Verkfræðiástæða |
|---|---|---|
| 250µm OSP skottinu í venjulegan ODF | 900 µm grís | Auðveldari einstaklingsmeðferð; 250µm-til-900µm splicing er eðlileg |
| Lítið-tal FTTH kassi með nægilegt leiðarrými | Venjulega 900µm | Hámarksþéttleiki er sjaldnast stjórnandi þvingun |
| Fyrirferðarlítil snælda með miklum-þéttleika | Metið 250µm fyrst | Minnkar leiðarmagn inni í vernduðu rými |
| Borði eða massa-samrunaútlit | 250µm/borða arkitektúr | Viðheldur þéttleikakosti skeytaaðferðarinnar |
| Trefjar meðhöndlaðar ítrekað fyrir utan varið bakka | Hvorugt ætti að vera sjálfgefið | Notaðu viðeigandi jakka eða vélrænt varið snúru |
Gagnlegasta merkið um að 900µm sjálfgefið hafi bilað er ekki handahófskenndur trefjafjöldi-þröskuldur. Það er leiðarátök. Ef fyrirhugaðir 900 µm hlutar koma í veg fyrir að tilskilinn slaki, staðsetning hlífðar eða hlífarlausn sé samhliða inni í bakkanum, metið þá 250µm arkitektúrinn.
Áður en þú gefur út háa-tölu250um á móti 900um trefjum pigtailforskrift, berðu hana saman við alvöru bakkateikningu. Tengiútgangur, staða erma-haldara, biðminni og slaki í geymslu þurfa að virka samtímis eftir að hlífinni lokar.
Ef uppsetningin krefst í raun og veru jakkafötum í stað þess að beina svínum, FB-LINK'sStillingar fyrir ljósleiðaraplásturná yfir viðeigandi tengi, trefjar og verndarvalkosti.
Algengar spurningar
Hver er aðalmunurinn á 250 µm og 900 µm trefja pigtail?
900 µm pigtail bætir hlífðarbuffi utan um um það bil 250 µm húðuð trefjar, þannig að hagnýtur munur er meðhöndlun, vélrænni vernd, strippingu og bakkaþéttleiki frekar en sjónræn frammistaða.
Get ég sameinað 250 µm trefjar í 900 µm pigtail?
Já. Ef undirliggjandi ljóstrefjar eru samhæfar, eru hlífðarlögin fjarlægð af splæsingarsvæðinu áður en tilbúnu glertrefjarnar eru samdar.
Hefur 900 µm pigtail minna innsetningartap?
Nei. Þvermál stuðpúða sjálft dregur ekki úr tapi á innsetningu; sjónræn frammistaða fer eftir samhæfni trefja, splæsingargæðum, gæðum tengisins og restinni af ljósleiðinni.
Hvaða stuðpúðarstærð er betri fyrir samskeyti með mikilli-þéttleika?
250 µm trefjar pigtail er venjulega betri upphafspunkturinn þegar varið leiðarrými er aðal þvingunin, en 900 µm er hagnýt þegar meðhöndla mál meira og nægilegt bakkapláss er til staðar.
Hvaða biðminni ætti ég að nota í venjulegu ODF?
900 µm pigtail er venjulega hagnýt sjálfgefið fyrir staðlað ODF með nægilegt leiðarrými og einstaka samruna splicing.
Áður en þú frystir pigtail forskriftina
Stærð biðmætis ætti að vera ákveðin áður en svítan verður að fastri innkaupa-pöntunarlínu. Á því stigi gæti bakki, ermahaldari, afhreinsunarverkflæði og leiðarleið þegar verið búið að ákveða hvaða framsetning er hagnýt.
Fyrir raunverulegt250um á móti 900um trefjum pigtailverkefni, gefðu FB-LINK tengið og pústið, ljósleiðaraforskrift, nauðsynlega trefjakynningu, trefjafjölda, lengd grísa og bakka eða girðingarteikningu. Þessi inntak gerir kleift að endurskoða fyrirhugaða smíði á móti kröfum -hliðar og lúkninga- áður en forskriftin er fryst.
Ef þörf er á -verkefnissértækum gagnaprófunarskjölum, hegðun við afrifjun eða samsetningarviðmiðun, tilgreinið þá sérstaklega í beiðni um tilboð og biðjið um staðfestingu á nákvæmlega fyrirhugaðri smiðjugerð. Ekki gera ráð fyrir að prófkrafa sem gefin er út fyrir aðra trefjasamstæðu eigi sjálfkrafa við um grísina sem verið er að kaupa.
