Brynvarinn MPO/MTP plásturssnúra vs venjulegur MPO stofnsnúra

Brynvarð MPO/MTP plásturssnúra vefur stál-rör eða Kevlar-styrkt jakka utan um fjöl-trefjasamstæðu til að lifa af álagi, útsetningu fyrir nagdýrum og miklum-titringsumhverfi. Hefðbundin MPO stofnsnúra notar léttari tvöfalda-húðarbyggingu sem er fínstillt fyrir hreinar, loftslagsstýrðar-leiðir gagnavera. Val á milli þeirra fer eftir því hvar kapallinn mun búa, hversu mikið líkamlegt ofbeldi það mun verða fyrir og hvort hlekkjakostnaðarhámarkið þitt geti tekið við aðeins hærra innsetningartapi frá þykkari byggingu brynvarðarhönnunarinnar.

Hvers vegna þessi samanburður skiptir máli núna

Arkitektar gagnavera hringdu á sínum tíma einfalt símtal: stofnsnúrur fyrir burðarrásir, plástursnúrur fyrir stutt hopp inni í skáp. Sá aðgreiningur er enn við lýði, en líkamlegt umhverfi í kringum ljósleiðaramannvirki hefur breyst. Edge dreifing ýtir MPO samstæðum inn í verksmiðjugólf, námueftirlitsherbergi og 5G skjól utandyra þar sem venjulegur stofnstrengur myndi bila innan nokkurra mánaða. Á sama tíma þurfa stórvirkar sem pakka þúsundum 400G og 800G tenglum inn í einn sal hvern tíunda dB sem þeir geta sparað - sem þýðir að fylgjast vel með því hvort brynvörður jakki sé að bæta óþarfa dempun á vernduðum leiðum.

Raunverulega verkfræðispurningin er ekki hvaða kapall er „betri“. Það er hvaða kapall passar við vélrænar og sjónrænar kröfur tiltekins tengihluta.

Þar sem hver kapaltegund á heima

Áður en forskriftir eru bornar saman hjálpar það að hugsa út frá dreifingarsviðum. Umhverfi snúrunnar - ekki eiginleikalisti hans - ætti að reka hverja valákvörðun. Hver atburðarás hér að neðan merkir einnig vélræna og sjónræna þættina sem þú ættir að vega, þannig að matsrökfræðin er innbyggð í samhengið frekar en að sitja í sérstökum gátlista.

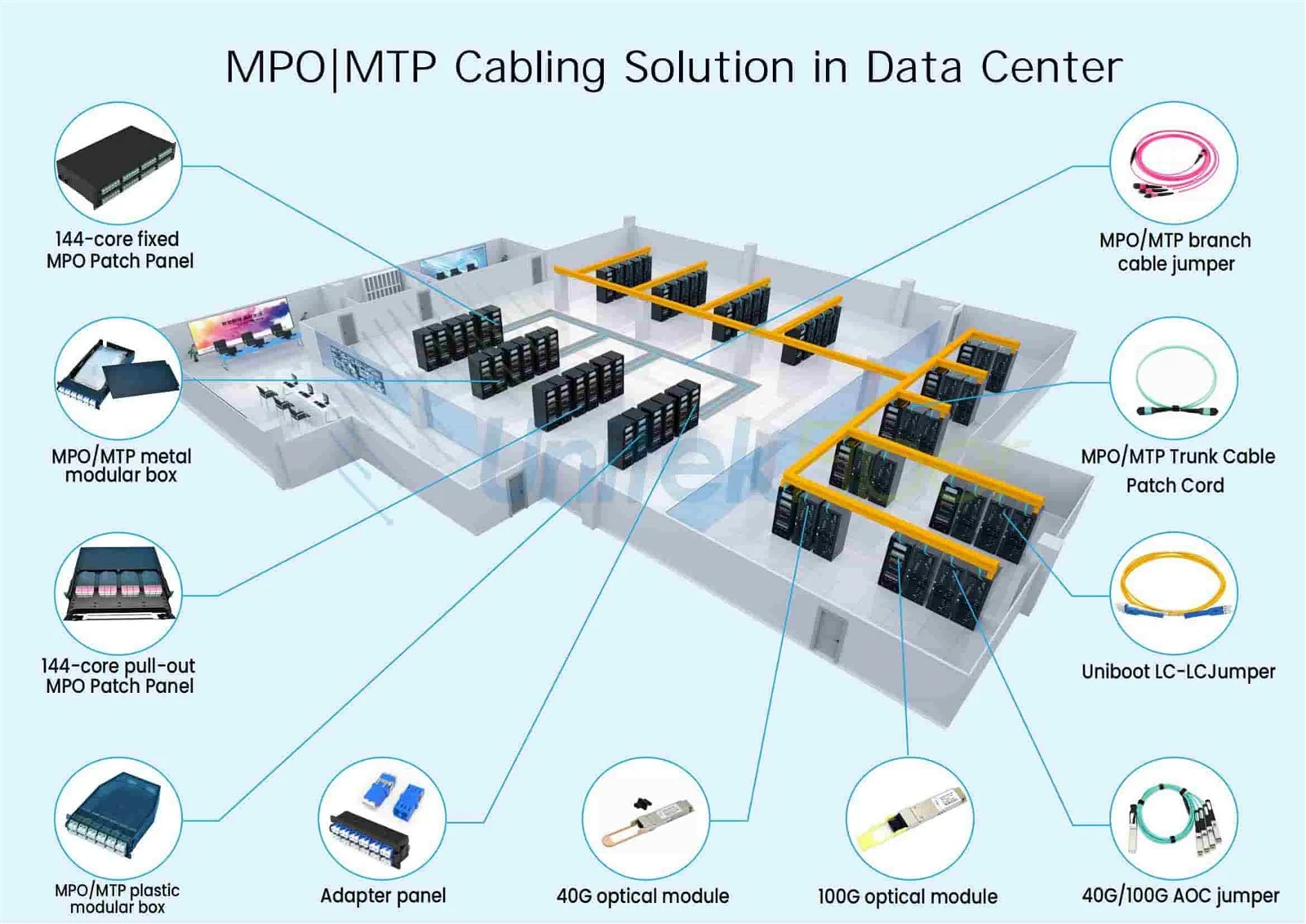

Inni í loftslagsstýrðum-gagnaverum eru venjulegar MPO stofnsnúrur rétt val. Umhverfið er hreint, hitastig-stöðugt og líkamlega varið. Kaplar hér mæta aðeins hóflegu togálagi við uppsetningu, einstaka hliðarþrýstingi frá nálægum snúrum og titringi frá loftræstikerfi. Tvöfaldur-laga jakki - innra aramidgarn auk LSZH eða plenum-ytri slíður - sér um allt þetta á þægilegan hátt en uppfyllir IEC 60794 og TIA-568 vélrænar kröfur. Að nota brynvarða snúrur í þessari stillingu bætir við kostnaði, þyngd og þvermáli án þess að skila þýðingarmiklum áreiðanleikaauka. Stofnkaplar með 24 eða 48 trefjum tengja hrygg-við-blaðrofalög á skilvirkan hátt með því að nota QSFP28 eða QSFP-DD ljósfræði, og minni 3,0 mm ytra þvermál þeirra heldur áfram að leiða í gegnum háþéttni snúrustjórnunarbakka.

Milli-röð burðarásar undir hækkuðu gólfi krefjast meiri umhugsunar. Nútímaleg aðstaða með innsigluðum kapalbakkum getur reitt sig á venjuleg ferðakoffort. En eldri byggingar með opnum göngustígum undir hækkuðum gólfflísum segja aðra sögu - gangandi umferð, rúllandi kerrur og einstaka virkni nagdýra skapa hættur á kramningu og sliti sem tvöfaldur-slíðurbygging var aldrei hönnuð til að takast á við. Ef þú hefur skjalfest meindýratilvik eða leiðum þínum er deilt með þungum búnaði, réttlætir það eitt og sér brynvarðar MPO samsetningar á burðarásum. Ákvörðunarpunkturinn hér er einfaldur: skoðaðu leiðina, metið raunhæfar vélrænar ógnir og láttu líkamlegu sönnunargögnin leiða þig.

Iðnaðar- og brúnumhverfi gefa lítið pláss fyrir umræðu. Verksmiðjugólf verða fyrir stöðugum titringi frá vélum. Námueftirlitsherbergi kynna agnamengun og öfga hitastig. 5G skápar utandyra fara í gegnum frost-þíðuaðstæður og útsetningu fyrir útfjólubláum geislum. Dreifing hersins sameinar allt ofangreint með áhættuáhrifum. Í þessum stillingum er metið rekstrarsvið venjulegs stofnstrengs frá -20 gráður til +60 gráður og u.þ.b. 100–200 N álagsþol hans einfaldlega ófullnægjandi. Brynvarðar MPO plásturssnúrur, sem eru metnar frá -40 gráður til +75 gráður og geta þolað yfir 1.000 N af þrýstikrafti til hliðar, eru ekki hágæða uppfærsla hér - þær eru grunnkröfur. Ef hlekkurinn þinn liggur í gegnum hvaða rými sem vantar hefðbundna gagnaveravörn, fjarlægir brynvarinn valkostur bilunarham sem engin nákvæm kapalstjórnun getur að fullu útrýmt.

Stuttir kross-tengja plástra innan skáps - venjulega undir tveimur metrum á milli snælda, millistykkis og sendimóttakara - fylgja stöðluðumMTP/MPO multimode plástursnúrur. Umhverfið er að fullu lokuð, snúran er varla meðhöndluð eftir fyrstu uppsetningu og sveigjanleiki skiptir meira máli en þrýstiþol. Brynvarðarstífleiki getur í raun unnið gegn þér í þéttum girðingum þar sem beygjuradíus er í hámarki.

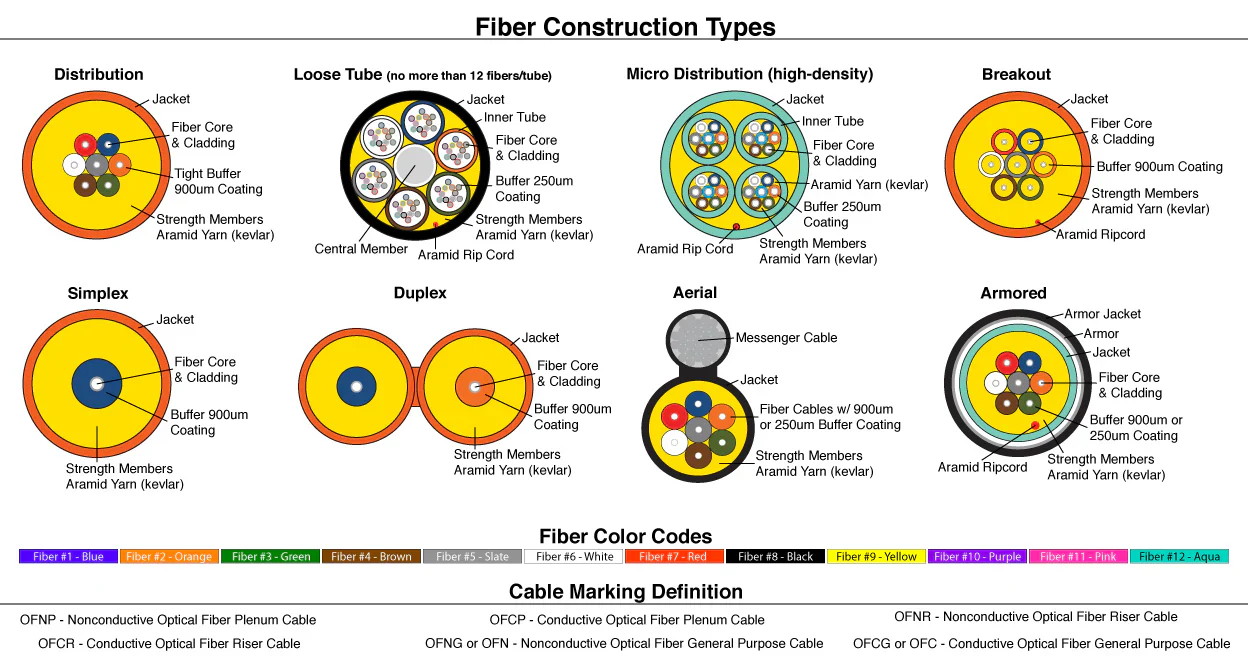

Hvað er í rauninni í hverjum snúru

Hefðbundin MPO stofnsnúra inniheldur venjulega 12 til 144 trefjar í tvískiptu-laga jakkanum. TheMTP/MPO OM3 trefjaplástrasnúraí stöðluðu formi mælist um það bil 3,0 mm að ytri þvermál. Báðir endarnir eru -verksmiðjulokaðir með nákvæmni-slípuðum MT hyljum - 8, 12 eða 24 trefjum á tengi - og hver samsetning er send með einstökum prófunarskýrslum sem sýna innsetningartap á hverja rás. Byggingin er vísvitandi í lágmarki: bara næg vörn fyrir stýrða gönguleið innandyra, sem heldur þyngd lágri og auðveldar meðhöndlun í þéttum kapalbakkum.

Brynvarðar MPO/MTP plástrasnúrur kynna bylgjupappa stálrör eða samtengda álbrynju á milli trefjabúntsins og ytri jakkans. Sumar hönnun leggja aramíðgarn ofan á stálstyrkleikahluta, sem ýtir viðnámsþoli upp í um það bil tífalt hærra en staðlaðar byggingar. Þetta eykur ytra þvermál í 4,0–5,0 mm og eykur þyngd. Hins vegar er nútíma brynvarðarhönnun áfram furðu sveigjanleg. Vel-hönnuð brynvarð MPO snúra getur náð lágmarks beygjuradíus upp á um 50 mm, sem er framkvæmanlegt í flestum uppbyggðu kaðallumhverfi. Helsti framleiðsluaðgreiningurinn er hvort stuðpúðalag sitji á milli brynjunnar og trefjaborðsins - án þess, stífa brynjan getur þrýst á trefjar á beygjupunktum og leitt til ör{10}}beygjutaps sem myndi ekki koma fram í beinni-tapprófun á kapalinnsetningu.

Kostar brynja þig merki?

Brynvarði jakkinn sjálfur eykur ekki beint innsetningartap við tengi tengisins. Innsetningartap fer eftir rúmfræði hylkja, trefjajöfnun og -andlitsgæði - en ekki því sem er vafið um kapalhlutann. Lítið- MTP tengi á brynvarðri samsetningu nær enn 0,15–0,25 dB á pari þegar það er rétt framleitt, eins og sama tengi á venjulegu skottinu. Við 400G SR4 bylgjulengdir skila báðar kapalgerðirnar sem nota sambærilegar tengieinkunnir sams konar virkni -, venjulega 0,15–0,35 dB fyrir multimode OM4 samsetningar.

Þar sem brynja getur innleitt víti er ör-beygja. Ef stálrörið er illa framleitt eða kapallinn er lagður með beygjum sem eru þéttari en tilgreint lágmark, þjappast brynjan saman við trefjaborðið og ör-beygjudeyfing læðist inn. Þetta er gæðavandamál í framleiðslu og uppsetningarvandamál, ekki eðlislægur eiginleiki brynvarðarbyggingar. Þegar brynvarðar MPO snúrur eru metnar skaltu alltaf biðja um beygju-dempunarprófunargögnin - ekki bara kyrrstöðuinnsetningar-tapsvottorðið. Sérhver söluaðili sem gefur aðeins upp beinar-kapaltapsnúmer gæti verið að fela ör{10}}beygjuvandamál. Til að fá dýpri skilning á því hvernig trefjaflokkar hafa áhrif á tapsáætlanir, þáOM1 til OM5 multimode trefja samanburðurveitir gagnlegt samhengi á bandbreidd og dempunareiginleikum í mismunandi trefjaflokkum.

Þetta þýðir líka að fyrir hvaða tengihluta sem er þar sem kostnaðarhámarkið fyrir sjóntap er þröngt - eins og langur 400G SR4 breidd sem ýtir nærri 100-metra OM4 mörkunum - ættir þú að taka tillit til hættu á beygjudempun á brynvörðum snúru ef leiðarleiðin felur í sér krappar beygjur. Ef leiðin er bein og rúmgóð, mun brynja ekki kosta þig neitt sjónrænt. Ef leiðin þvingar kapalinn í gegnum nokkur þröng horn, getur eðlislægur sveigjanleiki venjulegs kapals í raun skilað lægra heildartengingartapi í reynd.

Vélræn vernd í smáatriðum

Staðlaðar MPO stofnsnúrur höndla álagið sem finnast í uppbyggðu kapalumhverfi: hóflegt togálag við uppsetningu, hliðarþrýsting frá kapalbúnum í sameiginlegum bökkum og lítill- titringur frá byggingarkerfum. Tvöfalda-húðuhönnunin, styrkt með aramidgarni, uppfyllir vélrænni kröfur IEC 60794 og TIA-568 fyrir innanhúss kapal. Þetta eru ekki viðkvæmir kaplar - þeir eru einfaldlega hannaðir fyrir þær aðstæður sem þeir munu í raun mæta í vel stýrðri aðstöðu.

Brynvarðarsamkomur taka á öðru ógnarsniði. Stál- eða állagið þolir mulningskrafta sem myndu varanlega afmynda venjulegt slíður. Rúllastólar á upphækkuðu-gólfi umhverfi, þungar kerrur í vöruhúsi, nagdýrstennur í aðstöðu þar sem meindýraeyðing er ófullkomin - þetta eru ekki fræðilegar áhættur; þeir eru skjalfestir bilunarhamir sem viðhaldsteymi trefja lendir í reglulega. Sumar brynvarðar MPO-hönnun þola meira en 1.000 N af þrýstikrafti til hliðar, fimm til tíu sinnum meiri getu en staðlaðar byggingar. Lengra hitastigssviðið (−40 gráður til +75 gráður á móti −20 gráður til +60 gráður fyrir dæmigerða innanhúss skott) skilur enn frekar á þessu tvennu fyrir hvaða uppsetningu sem er utan loftslags-stýrðra rýma.

Þegar metið er hvort tiltekinn hluti þarf brynju, teljið líkamlega áhættuþætti meðfram raunverulegri leið kapalsins: váhrif á kram eða höggi, skjalfest virkni nagdýra eða meindýra, hitastig eða rakastig umfram viðmið innandyra og hvort leiðarkraftar beygjast þéttar en 50 mm. Tveir eða fleiri af þessum þáttum á einum leiðarhluta gera sterk rök fyrir brynvarðarbyggingu. Ef leiðin er að fullu lokuð, loftslags-stýrð og laus við vélrænar hættur, skilar venjulegur stofnstrengur sömu sjónrænu frammistöðu með minna magni og kostnaði.

Pólun og eindrægni

Bæði brynvarðar og staðlaðar MPO samsetningar fylgja sömu TIA-568 skautunaraðferðum - Tegund A (beint-í gegnum), Tegund B (snúið) og Tegund C (pair-flip). Brynjalagið hefur ekki áhrif á pinnajöfnun, kynstillingu eða samvirkni tengis. Kvenkyns brynvörður MPO-12 snúra passar við karlkyns venjulegt MPO-12 millistykki án nokkurs samhæfisvandamála, og þú getur frjálslega blandað brynvörðum og stöðluðum hluta innan sama hlekks svo framarlega sem trefjarfjöldi, pólunargerð og tengiflokkur passa saman.

Eitt hagnýtt atriði sem vert er að hafa í huga: Vegna þess að brynvarðar snúrur eru stífari skaltu skipuleggja stefnu tengisins vandlega í þéttum girðingum. Key-upp til takka-niður pörun í þéttbýlumMPO/MTP ljósleiðara millistykkigæti þurft frekari úthreinsun þegar brynja kapalsins kemur í veg fyrir þær kröppu beygjur sem venjulegar snúrur höndla auðveldlega. Þetta er ekki samhæfisvandamál - þetta er skipulagsatriði í kapalstjórnun sem getur sparað verulega gremju við uppsetningu ef tekið er á þeim á hæðarteikningunni áður en snúrur koma á staðinn.

Fyrir brotaforrit þar sem MPO skottið streymir inn í einstakar tvíhliða tengingar,MTP/MPO til SC eða LC beisla snúrurveita umskiptin, og sama brynjaða-samanborið við-staðlaða matið gildir um brotahlutann byggt á líkamlegu umhverfi hans.
