Aðgreiningargreining á ljósleiðaradreifingarrömmum, tengiboxum, dreifiboxum og ODF ramma
Þessir fjórir hafa svipaða eiginleika, aðallega endurspeglast í grunnaðgerðum þeirra:
1. Festing og vernd
Eftir að ljósleiðarinn hefur verið sameinaður við halakapalinn getur hann vélrænt fest ytri slíður kapalsins, sett upp jarðvírvörn og flokkað endana og trefjar til verndar til að tryggja að kapallinn og kjarninn skemmist ekki.
2. Úthlutunaraðgerð
Settu tengið á skottsnúrunni í millistykkið til að ná ljósleiðartengingu við sjóntengi á hinni hlið millistykkisins. Millistykkið og tengið þurfa að uppfylla sveigjanlegar kröfur um að tengja og taka úr sambandi, og sjónleiðin ætti að hafa getu til að vera frjálslega stilltur og prófaður.
3. Suðuaðgerð
Þeir geta sameinað ljósleiðarana í ljósleiðaranum við halastrenginn, spólu og geymt umfram ljósleiðara og verndað samrunasamskeytin.
4. Geymsluaðgerð
Þeir geta hýst ýmsa krosstengda ljósleiðara á milli rekka, sem tryggir að hægt sé að geyma snúrur á skipulegan og snyrtilegan hátt. Að innan þarf að hanna ljósleiðaradreifingargrindina með nægu plássi og sanngjörnum aðferðum, þannig að ljósleiðaraleiðslan sé greinilega leið, auðveldlega stillt og uppfyllt lágmarkskröfur um beygjuradíus.
Aðgreiningareiginleikar þeirra fjögurra liggja aðallega í mismunandi notkunarumhverfi þeirra:

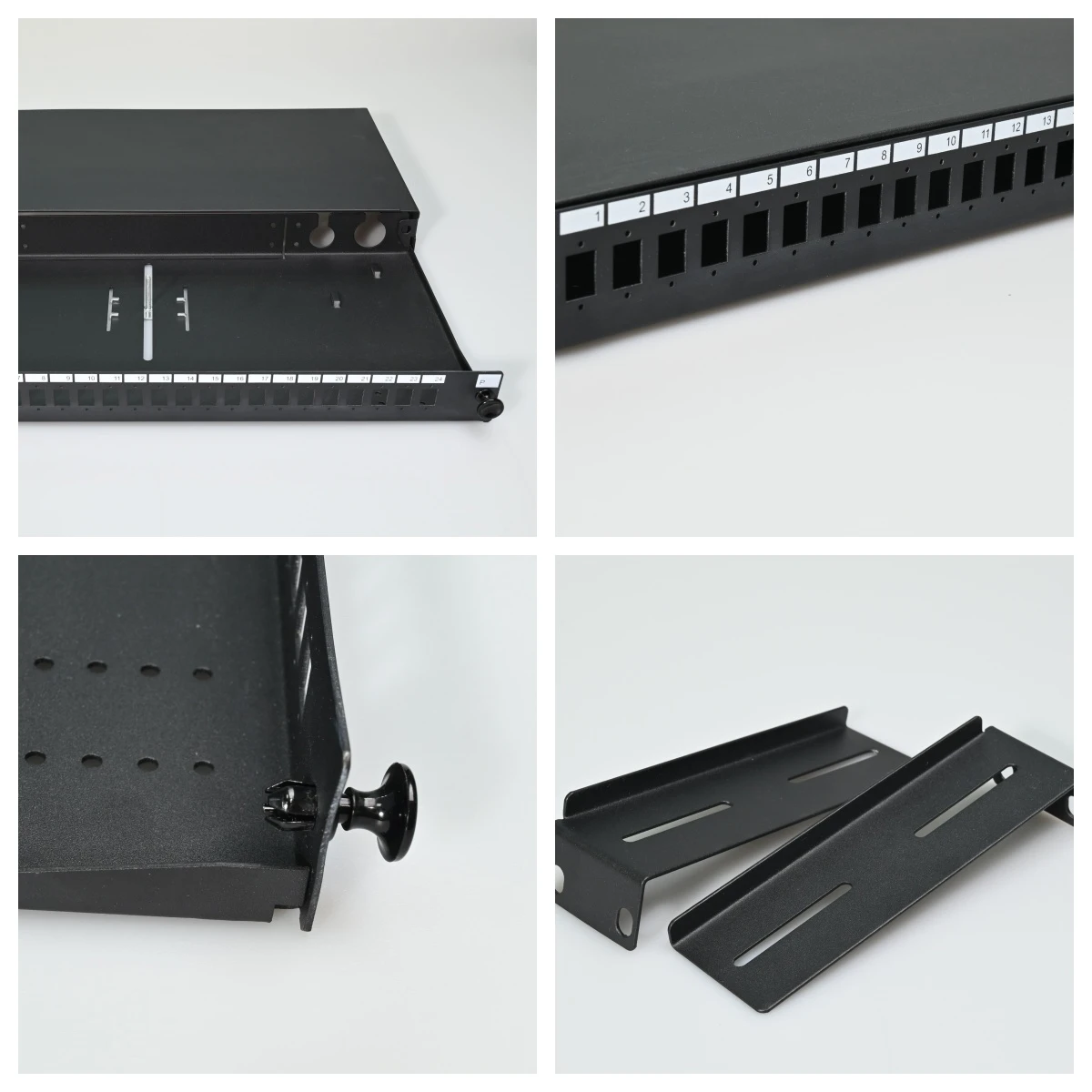

1. Dreifingargrind ljósleiðara
Aðallega notað til að tengja lóðrétta burðarrás og lárétta sjónkapla, það er aðallega 19 tommu rekki með hæð 1U. Fjöldi tengi í ljósleiðaradreifingargrindinni er venjulega 24 eða 48. Veita tiltölulega alhliða kaðallaðgerð, hentugur fyrir ljósleiðaraaðgangsþarfir í mismunandi aðstæður eins og gagnaver og samskiptagrunnstöðvar.
2.Terminal kassi
Aðallega að veita samruna splicing ljósleiðara, samruna splicing á ljósleiðara og hala trefjum, og afhendingarvirkni ljóstengda. Það er venjulega notað í aðstæðum þar sem skipta þarf ljósleiðara í einstaka trefjar, svo sem aðgangsstað notendahliðar í FTTH verkefnum. Oft sett á enda láréttrar ljóssnúru sem næsta kló-við endabúnaðinn, með að hámarki 8 eða 12 tengi til að auðvelda uppsetningu á vegg eða borð
3.Trefjadreifingarkassi
Innra með ljósleiðarastöðvum, samrunavarnareiningum og ljósleiðara millistykki, er það notað til að tengja stoð- og dreifistrengi utandyra, á göngum eða innandyra. Fjöldi hafna er venjulega 24 eða 48, venjulega að finna í FTTH netum og er algengur lítill kassi á göngum. Með hliðsjón af þörfinni fyrir auðvelda uppsetningu, rekstur og viðhald, er hægt að aðlaga ljósleiðarakassa að stærð og virkni í samræmi við mismunandi umsóknaraðstæður og netkröfur.
4.ODF dreifingarrammi
ODF rekki innihalda venjulega ljósleiðaratengieiningar, dreifieiningar, tengi og stjórnunarrauf, sem eru notuð til að dreifa, tengja og stjórna ljósleiðrum. ODF dreifigrindin er hönnuð sérstaklega fyrir ljósleiðarasamskiptaherbergi, með fjölbreyttu úrvali af höfnum (12-1440 kjarna), sem hentar fyrir stórfelldar ljósleiðaraleiðsögur eins og gagnaver, samskiptagrunnstöðvar og samþætt kapalkerfi.
Almennt,ljósleiðaradreifingarrammar eru aðallega notaðir til að tengja og stjórna ljósleiðurum, sem veita tiltölulega alhliða kaðallaðgerðir; Tengikassar eru meira einbeittir að skiptingu ljósleiðara og samruna ljósleiðara, hentugur fyrir sérstaka aðgangsstaði; Trefjadreifingarkassar eru aðallega notaðir til að greina, dreifa og stjórna ljósleiðaradreifingu, sem venjulega er að finna í FTTH netum; ODF dreifingarrammar einbeita sér frekar að dreifingu, tengingu og víxlun ljósmerkja, með hár-þéttleikatengingum og fínum trefjastjórnunargetu.
Þeir eru í meginatriðum sviga fyrir tengibúnað, taka ekki beint þátt í gagnaflutningsferlinu, en veita nauðsynlegan stuðning fyrir mismunandi staðsetningar í samræmi við sérstakar umsóknaraðstæður og kröfur um hafnarstillingar. Sem lykilþáttur ljósleiðarasamskiptainnviða gegna þeir óbætanlegu hlutverki við að tryggja netstöðugleika, bæta flutningsskilvirkni og mæta fjölbreyttum umsóknarþörfum.
