Í anFBT skipti vs PLC skiptitil samanburðar er hvorug tæknin sjálfkrafa betri fyrir hvert ljósleiðarakerfi. FBT er venjulega fyrsti kosturinn til að meta hvenær verkefni þarf lágt hafnartal, skilgreindan bylgjulengdarglugga eða ójöfn skiptingu eins og 10/90. PLC er almennt sterkari kosturinn fyrir jafna,-þéttleikaskiptingu, breitt bylgjulengdarumfang og stöðuga framleiðsla í FTTH og PON netkerfum.
Ákvörðunin ætti ekki að byggjast á tækniheiti eða einingaverði eingöngu. Gáttafjöldi, skipt mynstur, hámarks innsetningartap, einsleitni, rekstrarbylgjulengdir, pakkagerð, tengitap og heildar sjónræn fjárhagsáætlun hefur allt áhrif á hvort klofningur henti.
Lesendur sem þurfa víðtækari kynningu geta fyrst rifjað þetta uppleiðbeiningar um gerðir ljósskiptara og vinnureglur. Hlutarnir hér að neðan einblína sérstaklega á hvernig FBT og PLC hönnun eru mismunandi og hvernig á að breyta þeim mun í forsvaranlegt val.
FBT eða PLC: Fljótur valleiðbeiningar
| Verkefnakröfur | Tækni til að meta fyrst | Ástæða |
|---|---|---|
| Ójöfn skipting eins og 5/95, 10/90 eða 20/80 | FBT | FBT tengi eru almennt hönnuð fyrir ósamhverfa ljósafldreifingu. |
| Einföld 1×2 skipting á skilgreindri bylgjulengd | FBT eða PLC | Hvort tveggja gæti virkað; bera saman tryggt tap, bandbreidd, pakka og heildaruppsettan kostnað. |
| Jafn 1×8, 1×16, 1×32 eða 1×64 dreifing | PLC | PLC tækni hentar vel til að þétta,-fjölda og jafna skiptingu. |
| FTTH net sem styður nokkrar PON bylgjulengdaráætlanir | PLC | Broadband PLC vörur eru almennt tilgreindar á breitt svið eins-hams. |
| Vöktunarkrani sem verður að varðveita mesta kraftinn á gegnum gangbrautina | FBT | Ósamhverft tengihlutfall getur aðeins frátekið lítið hlutfall fyrir eftirlit. |
| Útiskápur eða lokun | Hæfileg fullunnin samsetning | Hentugleiki utandyra veltur á umbúðum, þéttingu, verndun og hæfi, ekki PLC eða FBT tækni eingöngu. |
| Lægsta upphafsverð íhluta | Verkefna-sérstakur samanburður | Tengingar, sviðskipti, pláss í girðingum, prófunarkröfur og vinnuafl í staðinn geta vegið þyngra en verð íhluta. |
Hvað gerir sjónskljúfari?
Optískur splitter er óvirkur hluti sem dreifir inntaksljósafli á milli tveggja eða fleiri úttakstrefja. Það magnar ekki upp, endurskapar eða skiptir um merki rafrænt. Sérhver framleiðsla fær því minna ljósafl en inntakið, jafnvel þegar tækið sjálft hefur ekkert framleiðslutap.
Ljóskljúfar eru notaðir í FTTH, GPON, XGS-PON, ljósdreifingarkerfum, eftirlitstenglum og öðrum -til-margpunktakerfum. Hægt er að skrifa stillingar sem 1×2, 1×8 eða 2×16, þar sem fyrsta talan auðkennir inntaksfjöldann og sú síðari auðkennir fjölda úttaks.
Skilmálarnirtengiogskerandiskarast stundum. Tengill getur sameinað eða deilt sjónrænu afli, en klofningur er almennt notaður þegar aðaltilgangurinn er dreifing á nokkra úttak. Fyrir ítarlegri útskýringu á færibreytum sem þessi tæki deila, sjá þessa handbók tilForskriftir um ljósleiðaratengi og splitter.

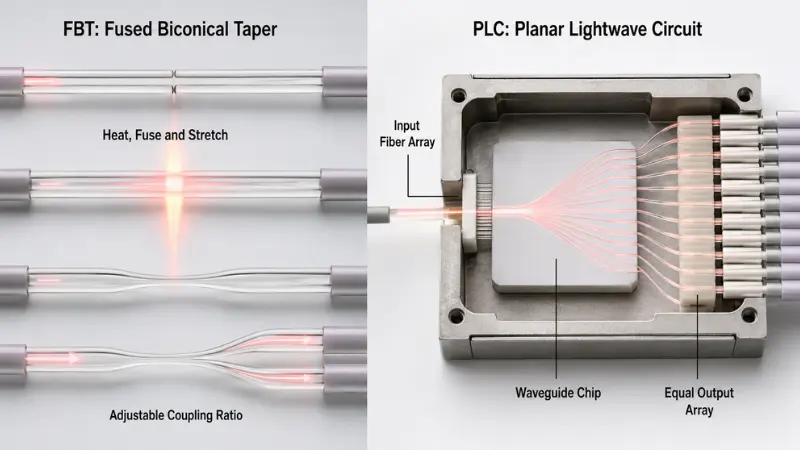

Hvernig FBT og PLC skerandi virka?
FBT skerandi tækni
FBT stendur fyrirSamruninn tvíkónskur taper. Við framleiðslu eru tveir eða fleiri ljósleiðarar stilltir saman, hitaðir, blönduðir og teygðir til að búa til mjókkandi tengisvæði. Framleiðsluferlið stjórnar því hvernig ljósafl flytjast á milli trefjanna.
Vegna þess að hægt er að stilla tenginguna eru FBT tæki sérstaklega gagnleg fyrir ójöfn hlutföll. Viðskiptavörur geta verið hannaðar fyrir 50/50, 40/60, 20/80, 10/90 eða aðrar tilgreindar dreifingar. AFL, til dæmis, gefur út brædd breiðbandstengi með tiltækum tengihlutföllum frá 5% til 50%. Þetta er vöru-fjölskyldudæmi frekar en alhliða forskrift fyrir hvert FBT tæki.Opinberar breiðbandstengi upplýsingar AFLveitir samsvarandi upplýsingar um umfang og hæfi.
Fyrirferðarlítill1×2 FBT ljósleiðaraskiptarigæti því hentað fyrir vöktunarkrana, lítinn-fjölda útibú eða forrit þar sem tvær leiðir krefjast mismunandi aflstigs.
FBT árangur verður samt að vera metinn út frá raunverulegu gagnablaðinu. Sumar vörur eru fínstilltar fyrir valda bylgjulengdarglugga, en hæf breiðbandshönnun er einnig fáanleg. Það er ekki rétt að gera ráð fyrir að sérhver FBT klofari hafi sömu bylgjulengdarnæmi, hitastigssvið eða takmörkun á höfn-talningu.
PLC skerandi tækni
PLC stendur fyrirPlanar Lightwave hringrás. PLC splitter notar sjónbylgjuleiðara sem myndast á flís. Inntakstrefjarfylki og úttakstrefjarfylki eru nákvæmlega í takt við flísina, tengd og varin inni í lokapakkanum.
Þessi uppbygging er vel til þess fallin að jafna orkudreifingu yfir mörg úttak. Útgefin AFL PLC klofningsfjölskylda, til dæmis, tilgreinir virkni yfir 1260–1650 nm, jafnvel skipt yfir tilgreinda bandbreidd sína, lága PDL og stillingar sem ná frá 1×4 til 2×32. Þessar tölur eiga við um þá vöruflokk og ætti ekki að meðhöndla þær sem tryggingar fyrir hvern PLC-skiptara.PLC splitter forskrift AFLsegir einnig að skráð innsetningar-tap gildi útiloki tengi.
Kaupendur geta skoðað það sem til erPLC splitter vöruúrvalþegar passa við hafnarfjölda, tengi, pigtail og pakkakröfur.

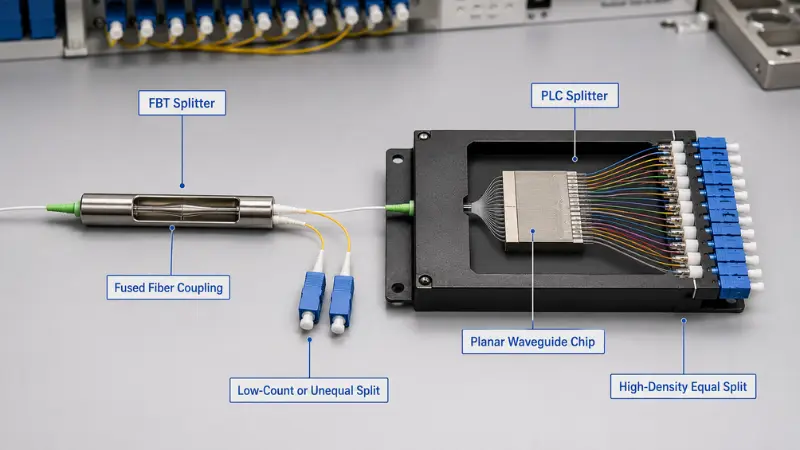

FBT Skerandi vs PLC Skerandi Samanburður
| Samanburðarþáttur | FBT skerandi | PLC skerandi |
|---|---|---|
| Optísk uppbygging | Bræddir og mjókkandi ljósleiðarar | Bylgjuleiðararás með samræmdum inntaks- og úttakstrefjum |
| Dæmigert skipt mynstur | Jöfn eða ójöfn | Oftast jafnir |
| Sterkasta forritið | Lítið-tal af greinum og ósamhverfum töppum | Jöfn dreifing með mikilli-þéttleika |
| Bylgjulengdarhegðun | Fer mjög eftir völdum vöruhönnun og bylgjulengdarglugga | Breiðbandsvörur eru almennt fáanlegar fyrir aðgangsnet með einum-stillingu |
| Mikil framleiðsla | Getur þurft nokkur sameinuð stig, sem eykur uppsafnað tap og samsetningu flókið | Hentar vel fyrir þéttar stillingar með mikilli-höfn-fjölda |
| Einsleitni í höfn | Vöru-sérsértæk og erfiðara að stjórna í mörgum úttakstegundum | Almennt betur til þess fallin að stjórna einsleitni yfir mörgum jöfnum útleiðum |
| Pakkningastærð | Lítið-tal tæki geta verið fyrirferðarlítil; mörg stig gætu þurft meira pláss | Hægt er að pakka háum framleiðslufjölda í samsettar einingar |
| Hitastig og umhverfisárangur | Fer eftir pakka og hæfi | Fer eftir pakka og hæfi |
| Kostnaðartilhneiging | Getur verið hagkvæmt fyrir einfaldar-litlar eða ójöfn hönnun | Veitir oft betra gildi þar sem jöfn hafnarfjöldi og þéttleiki eykst |
| Algeng netnotkun | Vöktun, tappaarkitektúr og valin-lítil dreifing | FTTH, GPON, XGS-PON og ODN dreifing með miklum-þéttleika |
Taflan lýsir hönnunartilhneigingum, ekki samningsbundnum takmörkunum. Lág-PLC-kljúfari getur skilað verri árangri en vel-hæfur FBT-tengi. Tæknimerkið kemur ekki í staðinn fyrir fullkomna forskrift og prófunarskýrslu.
Optískar breytur sem ákvarða árangur
| Stærð | Hvað það þýðir | Hvernig á að bera það saman |
|---|---|---|
| Hámarks innsetningartap | Hæsta leyfilegt tap frá inntakinu til úttaksports | Notaðu tryggt hámarksgildi og staðfestu hvort tengi fylgja með. |
| Einsleitni | Mismunurinn á milli bestu og verstu úttaksportanna | Notaðu hámarks leyfða breytileika, ekki aðeins meðalafköst. |
| PDL | Tapafbrigði af völdum breytinga á skautun | Berðu saman hámarks PDL yfir tilgreinda bylgjulengd og hitastig. |
| Tap á skilum | Mælikvarði á sjónspegli sem skilar sér í átt að upprunanum | Hærri ávöxtunar-tapsgildi gefa almennt til kynna lægri endurspeglun. |
| Stýristefna | Einangrun milli sjónbrauta eða úttaksporta | Athugaðu tryggt lágmarksgildi og viðeigandi prófunarskilyrði. |
| Bylgjulengd-háð tapi | Breytileiki í innsetningartapi yfir rekstrarbylgjulengdarsviðinu | Staðfestu heila rekstrarbandið frekar en að athuga aðeins eina prófbylgjulengd. |
| Hitastig-háð tap | Breyting á innsetningartapi eftir því sem hitastig íhluta breytist | Ekki rugla saman tilgreindu rekstrarsviði og tryggðum sjónstöðugleika yfir það bil. |
| Tap á tengi | Viðbótartap sem orsakast af verksmiðju-uppsettum tengjum og vettvangsmótun | Staðfestu hvort skiptingarforskriftin sé fyrir beina trefjar, pigtails eða fullkomna tengibúnað. |
Innsetningartap á skilið sérstaka athygli. Útgefið gildi getur aðeins lýst lausa skiptingunni, en annar birgir kann að innihalda-verksmiðjuuppsett tengi. Ekki er hægt að bera þessi tvö gildi beint saman.
Tengipólskur hefur einnig áhrif á endurspeglun og samhæfni við pörun. SC/APC er algengt í aðgangsnetum þar sem endurkaststýring er mikilvæg, en rétt viðmót verður að passa við búnað, millistykki og núverandi verksmiðju. APC og UPC endahliðar ættu ekki að vera beint saman. Þessi leiðarvísir tilPC, UPC og APC tengi pólskurútskýrir vélrænan og-ávöxtunarmismun.
Hvernig hefur skipt hlutfall áhrif á sjóntap?
Jafnvel hugsjón óvirkur splitter verður að skipta tiltæku afli. Fyrir jafnan 1×N skiptara er fræðilega skiptingartapið:
Tilvalið skiptingartap=10 × log10(N)
| Jöfn skipting | Áætlað kjörtap |
|---|---|
| 1×2 | 3,0 dB |
| 1×4 | 6,0 dB |
| 1×8 | 9,0 dB |
| 1×16 | 12,0 dB |
| 1×32 | 15,1 dB |
| 1×64 | 18,1 dB |
Þetta eru stærðfræðileg lágmark. Raunverulegt hámarks innsetningartap er hærra vegna þess að framleidda tækið kynnir umfram tap, umbreytingartap og, þar sem við á, tengitap.
Fulltrúar vöruvalkostir innihalda a1×2 PLC skerandi, 1×8 PLC skerandi, 1×16 PLC skerandi, 1×32 PLC skerandiog1×64 PLC skerandi. Raunveruleg mörk þeirra verða að vera tekin úr samsvarandi samþykktri forskrift frekar en úr fræðilegu töflunni hér að ofan.

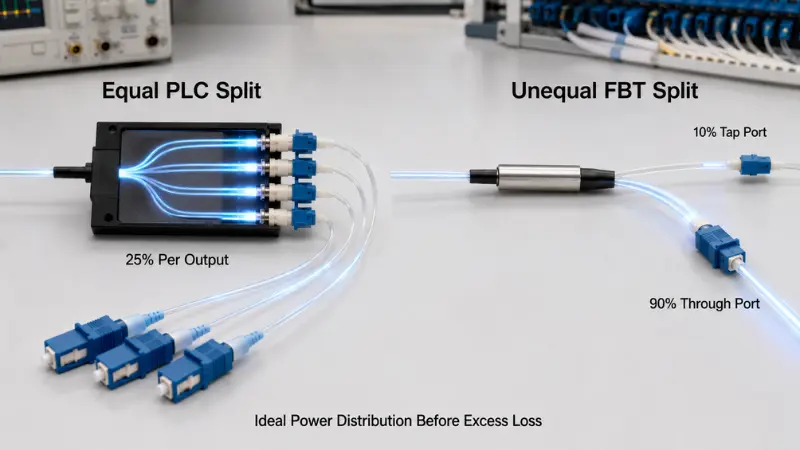

Ójafnt FBT skipt tap
Fyrir ójöfn grein sem fær brotpaf inntaksafli er kjörið útibústap:
Tilvalið útibústap=−10 × log10(p)
Fyrir fræðilegan 10/90 skiptingu:
- 10% útibúið hefur kjörið tap upp á 10,0 dB.
- 90% útibúið hefur kjörið tap upp á um það bil 0,46 dB.
Raunverulegt innsetningartap á báðum leiðum verður hærra vegna þess að tengitapið hefur umframtap og leyfilegt -tengingarhlutfall. Kaupforskriftin ætti því að auðkenna tappportið, gegnumportið, tengiþol og hámarkstap fyrir hverja leið.
Þessi munur er ástæða þess að FBT er áfram viðeigandi í löngum eða greinóttum aðgangsuppsetningum. Nánari umsóknarumfjöllun er að finna í þessari handbók tilójafnvægi í skiptingu fyrir FTTH verkefni á landsbyggðinni.

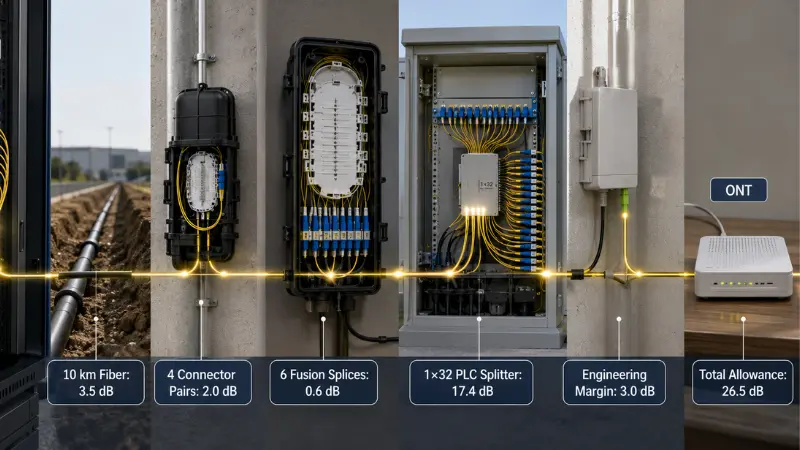

Unnið dæmi: A 1×32 PLC Optical Budget
Eftirfarandi er lýsandi útreikningur, ekki alhliða PON hönnun. Hvert gildi verður að skipta út fyrir raunverulega snúru, íhluti og búnaðarforskrift fyrir verkefnið.
| Tapsliður | Dæmi Forsenda | Reiknuð vasapening |
|---|---|---|
| Trefjadempun | 10 km × 0,35 dB/km | 3,5 dB |
| Pöruð tengipör | 4 × 0,5 dB | 2,0 dB |
| Fusion splæsingar | 6 × 0,1 dB | 0,6 dB |
| 1×32 PLC skerandi | 17,4 dB að hámarki, byggt á einni birtri lausri-splitsvörufjölskyldu | 17,4 dB |
| Framlegð verkfræði og öldrunar | Verkefnaforsenda | 3,0 dB |
| Heildarstígabætur | 26,5 dB |
17,4 dB skiptingartalan kemur frá einu AFL PLC gagnablaði og útilokar beinlínis tengi. Það er aðeins innifalið til að sýna fram á útreikningsaðferðina.
Ef valin OLT og ONT samsetning veitir sannreynt 29 dB ljósfræðilegt fjárhagsáætlun við viðeigandi rekstrarskilyrði, skilur þetta dæmi eftir 2,5 dB á eftir tilgreindum verkfræðihléi. Ef fjárhagsáætlun búnaðar er lægri, leiðin er lengri eða viðbótartengingum er bætt við getur hönnunin mistekist.
Réttur útreikningur ætti að nota:
- Hámarks íhlutatap frekar en dæmigert tap
- Lengsta fyrirhugaða sjónleiðin
- Versta splitter output tengið
- Rétt bylgjulengd-háð dempun trefja
- Öll tengi, millistykki og skeytapunktar
- Raunverulegur OLT og ONT sjónflokkur
- Samþykkt verkfræði- og öldrunarframlegð
Miðstýrð vs Cascaded skipting
| Arkitektúr | Kostir | Áhætta og viðskipti-afföll |
|---|---|---|
| Miðstýrð skipting | Eitt aðalskiptiþrep, einfaldara tapsbókhald, auðveldari hafnarstjórnun og færri óvirk stig | Getur þurft meiri dreifingartrefjar og vandlega staðsetningu á miðlægum klofningsstað |
| Cascaded skipting | Getur sett smærri skipt þrep nær áskrifendahópum og stutt dreifð netkerfi | Bætir við klofningsstigum, tengipunktum, uppsöfnuðu umframtapi og flóknu bilanaleit |
1×4 splitter á eftir 1×8 splitter skapar heildarskiptingu 1×32, en slóðatapið er ekki takmarkað við 15,1 dB hugsjóna 1×32 skiptinguna. Hönnunin verður að bæta við tilgreindu innsetningartapi beggja klofningsstiganna, ásamt tengingum og splæsingum á milli þeirra.
CommScope skjalfestir lítið-fjölda PLC einingar í dreifðum skiptum arkitektúrum þar sem annað skiptingarstig er sett upp lengra inn í ytri verksmiðjuna. Þetta sýnir að PLC vörur með litlum-fjölda er einnig hægt að nota í fallhönnun; arkitektúr ætti ekki að álykta út frá tækniheitinu einu saman.
Þegar FBT skerandi passar betur?
FBT ætti að meta fyrst þegar nauðsynleg afldreifing er ójöfn. Vöktun á krönum, sviðsett útibú í dreifbýli og tengingar við vísvitandi mismunandi fjárhagsáætlanir útibúa eru sterkari ástæður fyrir því að velja FBT en einfaldlega að bera saman kaupverð þess við PLC.
FBT getur einnig hentað fyrir lága-talningarskiptingu á skýrt skilgreindri bylgjulengd, sérstaklega þar sem verkefnið krefst ekki víðtækrar samhæfni við margar-bylgjulengdir eða framtíðarflutning um sömu óvirku leiðina.
Fyrir samþykki skal staðfesta:
- Hannaður bylgjulengdargluggi
- Tengingarhlutfall og hlutfallsþol
- Hámarks innsetningartap fyrir hverja útgang
- Skilatap og stefnumörkun
- Hitastig-háð frammistöðu
- Pakkning, trefjavörn og tengitegund
Ekki hafna hverju FBT tæki vegna þess að það notar samruna tækni. Viðurkenndar breiðbands FBT vörur eru til og árangur þeirra ætti að vera dæmdur út frá tilteknu gagnablaði og áreiðanleikagögnum. Hins vegar, ekki nota þrönga-glugga FBT vöru í neti þar sem framtíðarkröfur um bylgjulengd hafa ekki verið skilgreindar.
Þegar PLC splitter passar betur
PLC er almennt hagnýtari kosturinn þegar verkefnið krefst margra jafnra úttaka, þéttra umbúða og stjórnaðrar -til-ports einsleitni. Þessar aðstæður eru algengar í FTTH dreifingu með 1×8, 1×16, 1×32 og 1×64 stillingum.
PLC er einnig sterkari frambjóðandi þegar sami óvirki innviði verður að styðja nokkrar aðgangs-bylgjulengdaráætlanir. Efnislegar-lagskröfur fyrir GPON og XGS-PON eru skilgreindar í viðeigandiITU-T G.984.2 GPON ráðleggingogITU-T G.9807.1 XGS-PON ráðlegging. Hönnuðir ættu að nota núverandi búnaðarforskriftir og viðeigandi ráðleggingar frekar en að gera ráð fyrir að hvert net noti sömu bylgjulengdaráætlun eða ljósfræðilega fjárhagsáætlun.
PLC er ekki sjálfkrafa úti vara. Stálrör, ABS-eining eða snælda verður samt að vera vernduð í girðingu sem hæfir uppsetningunni. Áreiðanleiki veltur á heildarsamsetningunni, þar á meðal pigtails, togafléttingu, tengjum, millistykki, þéttingu og umhverfishæfi.
Sjö-Sjö þrepa skiptingarvalferli
- Skilgreindu afldreifingu:Tilgreindu jöfn eða ójöfn úttak, inntaksfjölda, úttaksfjölda og hvaða krana eða gegnum tengi sem þarf.
- Listaðu allar núverandi og fyrirhugaðar bylgjulengdir:Látið fylgja andstreymis, downstream, yfirlögn og flutningskröfur.
- Veldu skiptan arkitektúr:Berðu saman miðlæga hönnun og hönnun, ekki aðeins endanlegt fjölda áskrifenda.
- Reiknaðu versta-optíska kostnaðarhámarkið:Notaðu hámarkstap, lengstu leiðina og veikasta klofningsúttakið.
- Skilgreindu uppsetningarumhverfið:Tilgreindu notkun innanhúss eða utan, hitastig, rakastig, girðingu, meðhöndlun og -lífsvæntingar.
- Veldu pakkann og tengið:Passaðu eininguna við skeytabakkann, tengiboxið, skápinn, ODF eða rekki.
- Skoðaðu gæðaskjöl:Biðjið um tryggðar forskriftir, prófbylgjulengdir, raðgreinar skýrslur og viðeigandi hæfnissönnun.
Fyrir verkefni sem fela í sér splittera, millistykki, pigtails, tengikassa og plástursnúra í sama efnisskrá,FTTH leiðbeiningar um innkaup óvirkra íhlutaveitir víðtækari innkaupaumgjörð.
Val á pakka og tengi
| Tegund pakka | Dæmigerð uppsetning | Helsti ávinningur | Aðalatriði |
|---|---|---|---|
| Berir trefjar | Innbyggt eining, varinn splæsibakki eða sérsniðin samsetning | Minnsta fótspor | Krefst stjórnaðrar meðhöndlunar og fullkominnar ytri verndar |
| Stálrör eða blokklaus | Splæsibakki, lokun eða þéttur dreifibox | Bætt vélræn vörn með þéttu formi | Trefjaleiðing og beygjuradíus eru enn mikilvæg |
| ABS mát | Veggbox, skápur eða varið dreifihús utandyra | Jacketed pigtails og sterkari hluti vörn | Notar meira pláss en tæki með beru eða stálröri.- |
| LGX eða stinga-kasettu í samband | Modular skápur, ODF eða dreifigrind | Fljótleg skipti, skýr gáttaauðkenning og tengi-og-uppsetning | Krefst samhæfðar stærðar undirvagns og millistykkis |
| Kljúfari fyrir-rekki | Aðalskrifstofa, tækjaherbergi eða há-þéttleikarekki | Skipulagður aðgangur að framan og mikil hafnargeta | Eyðir plássi í rekki og bætir við millistykki |
Þetta yfirlit yfirPLC splitter pakka tegundirgetur hjálpað til við að passa sjónhlutann við girðinguna. Kljúfur sem ætlaður er fyrir-veggfesta aðgangsdreifingu getur einnig verið samþættur í viðeigandi girðingu eins og24 kjarna trefjadreifingarbox, að því gefnu að bakkageta, millistykkisfjöldi, snúruleiðing og þéttingarkröfur passi við verkefnið.
Tengdir klofnar draga úr-skeytavinnu og einfalda útskipti, en hvert pöruð par bætir við tapi og krefst enda-andlitsskoðunar. Ólokaðir raðir geta fækkað millistykki en krefjast samruna-skerabúnaðar, þjálfaðra uppsetningaraðila og varinnar skeytigeymslu.
Hvernig á að bera saman gagnablöð birgja?
| Atriði til að biðja um | Hvað birgir ætti að segja | Áhætta ef það vantar |
|---|---|---|
| Stillingar | 1×N eða 2×N, jafnt eða ójafnt hlutfall, auðkenni hafnar | Tækið sem fylgir gæti ekki passa við netarkitektúrinn. |
| Rekstrarbylgjulengd | Fullkomið tryggt bylgjulengdarsvið | Tap getur verið ásættanlegt á einni bylgjulengd en ekki yfir áskilið þjónustusvið. |
| Innsetningartap | Hámarks tap fyrir hverja uppsetningu og hvort tengi fylgja með | Ekki er hægt að bera saman tilboð birgja á sama grunni. |
| Einsleitni | Hámarksbreyting á höfn-til-gáttataps | Eitt áskrifendaútibú gæti haft verulega minni framlegð en hin. |
| PDL | Hámarksgildi og prófunarskilyrði | Afköst geta verið falin á bak við meðaltal innsetningar-taps. |
| Skilatap og stefnumörkun | Ábyrgð lágmarksgildi | Endurspeglun og höfn einangrun árangur enn óþekkt. |
| Afköst hitastigs | Rekstrarsvið og leyfileg sjónbreyting á því sviði | Breið hitastigsmerki gæti ekki táknað stöðuga sjónræna frammistöðu. |
| Pakki og trefjar | Mál, trefjagerð, húðun, jakka, lengd og beygjukröfur | Tækið passar kannski ekki í fyrirhugaðan bakka, kassa eða rekki. |
| Tengiforskrift | Gerð tengis, pólskur, einkunn og hvort prófun felur í sér tengið | Óvænt tap eða samhæfnisvandamál geta komið upp við uppsetningu. |
| Prófskýrsla | Prófbylgjulengdir, niðurstöður einstakra hafna, raðnúmer og prófunardagsetning | Ekki er hægt að rekja afhenta vöru til tilkynntra mælinga. |
GR-1209 og GR-1221 Kröfur
GR-1209 og GR-1221 eru almennt vísað saman þegar birgjar ræða óvirka ljóshlutahæfileika og langtímaáreiðanleikatryggingu. Fullyrðing eins og „samhæft við Telcordia“ ætti að bera kennsl á:
- Viðeigandi staðall og útgáfa
- Prófuð vöruuppsetning
- Prófunarstofan
- Prófunarumfangið og viðeigandi hlutar
- Hvort niðurstaðan á við um beina íhlutinn eða heila tengibúnaðinn
Komandi skoðun og prófun
- Staðfestu auðkenni vöru:Athugaðu tækni, uppsetningu, hlutfall, bylgjulengd, trefjar, pigtail lengd, tengipólskur, raðnúmer og merkimiði.
- Skoðaðu pakkann og trefjar:Leitaðu að möluðum slöngum, lausri togafléttingu, kröppum beygjum, skemmdum jakkum, óvarnum trefjum eða rangri gáttarnúmeri.
- Skoðaðu og hreinsaðu endahlið tengisins:Ekki tengja mengaðan splitter við prófunarsettið eða lifandi net.
- Stilltu viðmiðun og mældu hverja útkomu:Notaðu stöðugan uppsprettu og kvarðaðan ljósaflmæli við tilgreindar prófbylgjulengdir. Skráðu tap hvers hafnar og reiknaðu út einsleitni út frá bestu og verstu niðurstöðum.
- Bera saman niðurstöður við samningsbundin mörk:Ekki nota almenna nettöflu sem staðal eða fallstaðal.
- Halda rekjanlegum skrám:Geymið innkaupapöntun, lotu, raðnúmer, prófbylgjulengd, auðkenni prófunarbúnaðar, rekstraraðila og skoðunardagsetningu.
Venjuleg móttökuathugun með því að nota uppspretta og aflmæli getur staðfest innsetningartap og einsleitni. Óháð PDL,-ávöxtunartap eða umhverfissannprófun gæti þurft sérstakan búnað, hæfu rannsóknarstofu eða hæfisskrár birgja.
Fimm algengar valmistök
- Aðeins valið eftir einingarverði:Ódýrari óbyggður íhlutur gæti þurft meiri skeytinguna, girðingarrými, vinnu og bilanaleit.
- Samanburður á dæmigerðu tapi við hámarkstap:Dæmigert gildi lýsir væntum árangri; hámarksgildi skilgreinir samningsbundin mörk. Þau eru ekki skiptanleg.
- Hunsa innifalið tengi:Ekki er hægt að bera beinan klofningsforskrift saman við tengieiningu nema mælingarmörkin séu þau sömu.
- Að því gefnu að sérhver PLC splitter sé betri:Flís gæði, trefja-fylki, pökkun, tengi og prófanir ákvarða endanlega niðurstöðu.
- Að gleyma framtíðarbylgjulengdum og arkitektúrbreytingum:Kljúfari sem virkar fyrir núverandi þjónustu gæti takmarkað síðari PON flutning eða yfirlag.
RFQ forskriftarsniðmát
Hægt er að aðlaga eftirfarandi blokk fyrir fyrirspurn birgja:
Nauðsynleg tækni: FBT / PLC / birgja meðmæli
Inntaks- og úttaksstillingar: 1×__ / 2×__
Skipt mynstur: jafnt / ójafnt __% / __%
Rekstrarbylgjulengdarsvið: __
Hámarks innsetningartap: __ dB, tengi fylgja / undanskilin
Hámarks einsleitni: __ dB
Hámarks PDL: __ dB
Lágmarks ávöxtunartap: __ dB
Lágmarksstýring: __ dB
Tegund pakka og stærðir: __
Trefjagerð og pigtail lengd: __
Gerð tengis og pólskur: __
Notkunar- og geymsluhitastig: __
Uppsetningarumhverfi: inni / úti girðing / lokun / rekki
Áskilin prófunarskýrsla: einstaklingur / lota
Nauðsynleg sönnunargögn um áreiðanleika eða hæfi: __
Áskilin merking og raðnúmer-rekjanleiki: __
Algengar spurningar
Sp.: Hvort er betra, FBT eða PLC?
A: FBT er venjulega betri upphafspunkturinn fyrir litla-talningu eða ójafna kraftdreifingu. PLC er almennt betri upphafspunkturinn fyrir jöfn, há-þéttleikaskiptingu yfir breitt tilgreint bylgjulengdarsvið. Lokasvarið veltur á tryggðri vöruforskrift og fullkomnu sjónrænu fjárhagsáætlun.
Sp.: Er PLC alltaf lægra tap en FBT?
A: Nei. Óhjákvæmilegt fræðilegt tap ræðst af því hvernig ljósaflinu er skipt. PLC býður venjulega upp á sterkari einsleitni og pökkunarhagkvæmni fyrir marga jafna framleiðslu, en raunverulegt innsetningartap verður að bera saman með því að nota hámarksgildi við sömu prófunarskilyrði.
Sp.: Bætir 1×32 skiptari aðeins við 15,1 DB?
A: Nei. Um það bil 15,1 dB er kjörið stærðfræðilegt tap á því að deila krafti jafnt á milli 32 útganga. Raunverulegur klofningur bætir við umfram tapi og heildarferillinn getur einnig innihaldið tengi, millistykki, splæsingar, trefjadeyfingu og verkfræðilega framlegð.
Sp.: Er hægt að nota FBT splittera í PON netkerfum?
A: Hægt er að nota þau þegar skiptingarhlutfall þeirra, bylgjulengdarsvið, innsetningartap, umhverfisárangur og arkitektúr passa við netið. PLC er algengara fyrir mikla-talningu sem er jöfn FTTH skipting, en FBT getur þjónað litlum-fjölda eða ósamhverfum greinum.
Sp.: Er hægt að fella PLC splittera?
A: Já. Hægt er að nota PLC splittera í miðlægum eða ráspólum. Sérhver áfangi verður að vera sérstaklega tekinn með í ljósfræðilegu fjárhagsáætluninni og þarf að huga að viðbótartengipunktum við viðhald og bilanaeinangrun.
Sp.: Ætti ég að velja tengibúnað eða skeyti-tilbúinn skeri?
A: Veldu tengieiningu þegar hröð uppsetning, skipti og tengiaðgangur eru í forgangi. Veldu skeyti-tilbúið tæki þegar þú minnkar millistykki og samþættingu klofningsins í varið skeytibakka er mikilvægara.
Niðurstaða
Ákvörðun FBT splitter vs PLC splitter byrjar með nauðsynlegri orkudreifingu. Ójöfn vöktunartappa eða einföld-lágt talning vísar oft í átt að FBT. Jafn FTTH dreifing með mikilli-þéttleika, samhæfni við breiðbylgjulengd og stýrð einsleitni gátta vísa yfirleitt í átt að PLC.
Tæknival er aðeins fyrsta skrefið. Áreiðanleg ákvörðun krefst einnig hámarks innsetningartaps, einsleitni, bylgjulengdarþekju, umhverfistakmarkana, pakka, tengis, prófunarskjala og algjörlega versta-optísks fjárhagsáætlunar.
Að veita þessar kröfur í beiðni um tilboð dregur úr tvíræðni tilvitnunar og styður áreiðanlegri nethönnun. Verkkaupendur getasendu skilgreiningarforskriftina til tæknilegrar skoðunar og tilvitnunarþegar tilskilið hlutfall, pakki, tengi og rekstrarskilyrði hafa verið skilgreind.
