Fiber tengi pólskur: PC vs UPC vs APC

PC, UPC og APC vísa til þriggja pólskra stíla sem notaðir eru á endahlið ferrulsins inni í ljósleiðaratengi. Pólskan ákvarðar hversu mikið ljós endurkastast í átt að upptökum við hverja tengingu - breytu sem kallast afturtap. Í þessari grein er sundurliðað hvernig gerðirnar þrjár eru mismunandi, hvernig á að bera kennsl á þær á reitnum og hverja á að tilgreina fyrir tiltekið forrit.

Þrjár pólskar gerðir, ein þróun

Allar þrjár tengipólskugerðirnar leysa sama grundvallarvandamálið: þegar tveir trefjaendahliðar mætast inni í tengi, veldur loftgapi á milli þeirra ljós að endurkastast afturábak. Þessi endurspeglaða orka - sem kallast bakspeglun eða optical return loss (ORL) - berst í átt að leysigjafanum og getur dregið úr gæðum merkis, aukið bitavilluhlutfall eða gert hliðræn kerfi óstöðug. Munurinn á PC, UPC og APC er hversu harkalega hver hönnun ræðst á loftbilið.

Upprunalega flata-fágað tengið frá áttunda áratugnum skildi eftir nógu breitt bil til að endurkasta u.þ.b. 4% af ljósi aftur inn í kerfið (-14 dB afturtap). Það var upphafið. Þrjár pólsku tegundirnar sem fylgdu hver hertu snertinguna á annan hátt:

PC (líkamlegur tengiliður)skipt út flata yfirborðinu fyrir örlítið kúpta hvelfingu á níunda áratugnum. Beygingin þjappaði þrýstingi við trefjakjarnann og neyddi glerflötin tvö í beina snertingu. Afturtap batnaði í um -40 dB. PC varð sjálfgefið ásnemma SC, FC og ST tengitegundir, en stór radíus hvelfingarinnar skildi enn eftir sig breiðan snertiflett sem þoldi ófullkomleika. Þú munt samt finna PC pólskur á eldri fjarskiptabúnaði - það virkar, en það er veikasti afkastamanninum af þremur og sjaldan tilgreint fyrir nýbyggingar.

UPC (Ultra Physical Contact)er ekki ný hönnun heldur betra fægjaferli sem er beitt á sömu hvelfingu. Lengri pólskulotu gefur af sér fínni yfirborðsáferð og þéttari sveigjuradíus, sem þrýstir trefjakjörnunum saman með nákvæmari hætti. Tap á skilum nær -50 dB eða betur - sem er tífalt-föld framför miðað við tölvu. Þetta er vinnuhesturinn. Blár bolLC UPC stakar-stillingar plástrasnúrureru í nánast öllum gagnaverum, fyrirtækjarekkum og DWDM-hillum sem eru í framleiðslu í dag. Ef enginn tilgreinir annað eru líkurnar á að tengin þín séu UPC. Eini fyrirvarinn: endurteknar pörunarlotur geta rispað hvelfinguna og dregið úr skilatapi með tímanum, þannig að skoðun og hreinsun fyrir hverja tengingu er ekki valfrjáls - það er það sem heldur UPC afkastamiklum árangri.

APC (Angled Physical Contact)tekur í grundvallaratriðum aðra nálgun. Í stað hornréttrar hvelfingar er endaflöturinn slípaður í 8-gráðu horni. Endurspeglað ljós berst ekki lengur aftur niður kjarnann - það fer út í trefjaklæðninguna og dreifist. Engin spegiláhrif. Skilatap nær -60 dB eða betra, sem er 0,0001% endurspeglast afl. APC á skilið að skoða betur vegna þess að það hegðar sér nógu öðruvísi en PC og UPC til að réttlæta eigið sett af reglum - fjallað um í næsta kafla.

Desibel eru lógaritmísk, þannig að bilin í þessari töflu eru miklu breiðari en þau líta út. Stökkið úr -40 dB (PC) í -60 dB (APC) er ekki "50% betra" - það er 100x lækkun á endurspeglað afli.

Hvers vegna APC skiptir meira máli en tölurnar gefa til kynna

-60 dB forskriftin er áhrifamikil á pappír, en raunverulegur kostur APC kemur fram í tiltekinni dreifingaratburðarás sem UPC höndlar illa: ómótuð höfn.

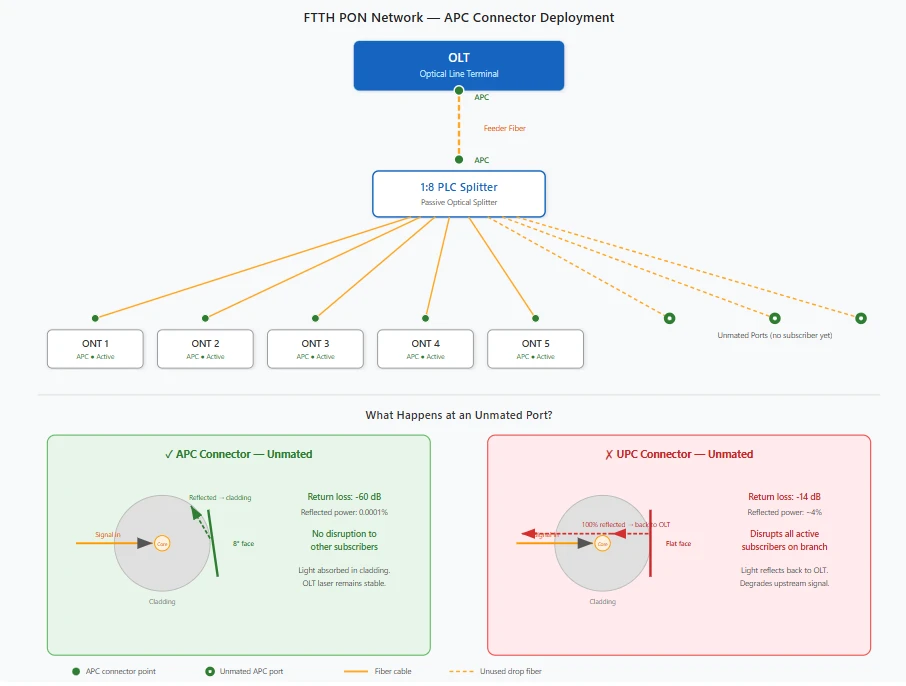

Í FTTH netum sem notaPLC sjónskiptar, áskrifendatengi eru oft dimmir við upphaflega útfærslu - heimilin eru ekki tengd ennþá. Sérhver ósamsett UPC-tengi á þeim klofningi virkar sem spegill og endurkastar öllu innfallsljósi beint aftur í átt að sjónlínutenginu. Margfaldaðu það yfir átta eða sextán opnar hafnir og uppsöfnuð bakspeglun getur truflað virka áskrifendur sem deila sömu skiptingargreininni. Með APC eru ósamsett höfn ekkert-vandamál. Horna hyljan sveigir ljós inn í klæðninguna hvort sem önnur trefjar eru til staðar eða ekki. Þessi eina hegðun er ástæðan fyrir því að GPON, XGS-PON og 50G-PON staðlar kveða á um APC um allt ljósdreifingarnetið.

Fyrir utan PON, er APC staðallinn fyrir CATV og RF vídeóyfirlag, dreifð loftnetskerfi, tvíátta WDM, há-aflmagnaðar ljóskeðjur og samfellda ljósfræði sem notar PAM4 eða 16QAM mótun - hvaða kerfi sem endurspeglast orka endur-sem kemur inn í leysiholið veldur skaða.

Ein mikilvæg takmörkun: APC polish er aðeins einn-hamur. Multimode kerfi (OM3, OM4, OM5) eru mun minna viðkvæm fyrir bakspeglun og staðla á UPC eða PC. Ef verkefnið þitt notar multimode trefjar, á APC ekki við.

Hvernig á að bera kennsl á PC, UPC og APC tengi á vettvangi

Rangt að auðkenna tengipólskur leiðir til missamra tenginga, misheppnaða tengla og skemmda ferru. Hér er hvernig á að greina þá í sundur með fjórum aðferðum, frá fljótlegustu til áreiðanlegustu.

1. Litur yfirbyggingar tengis

Hraðasta tékkið. Litasamþykkt iðnaðarins er:

Grænt þýðir APC - alltaf. Blár þýðir UPC í stakri-stillingu eða PC á eldri búnaði. Multimode tengi fylgja trefjaflokkalitnum (aqua, magenta, beige). Samsvöruninljósleiðara millistykkieða þil mun bera sama lit, þannig að grænt millistykki tekur aðeins við grænum tengjum.

2. Prentaðar merkingar

Flestar verksmiðju-lokaðar plástrasnúrur ogljósleiðara pigtailsprentaðu lakkgerðina beint á tengihlutann eða á kapalhlífina nálægt tenginu. Leitaðu að texta eins og "LC/UPC", "SC/APC" eða "FC/PC." Ef merkimiðinn segir aðeins „LC“ eða „SC“ án pólskrar merkingar er það næstum örugglega sem UPC - framleiðendur meðhöndla UPC sem sjálfgefið og sleppa stundum merkimiðanum.

3. Ferrule End Face Undir trefjaumfangi

Þetta er endanleg auðkenningaraðferð. Undir 200x eða 400x trefjaumfangi sýnir UPC eða PC ferrúla hringlaga, miðjuðan trefjakjarna með endurkastamynstrinu fyrir miðju á kjarnanum - yfirborðið er hornrétt á áhorfandann. APC ferrule lítur sýnilega öðruvísi út: endurkastamynstrið er á móti því að 8- gráðu hornið færir ljósendurkomuna frá miðju. Með smá æfingu er greinarmunurinn strax augljós. Ef þú skoðar tengi reglulega muntu byrja að þekkja APC endahliðina í fljótu bragði.

4. Líkamleg tilfinning við pörun

APC tengi með lyklahylki (eins og SC/APC) eru með lyklabreidd sem er frábrugðin SC/UPC, sem gerir það líkamlega erfiðara að setja í rangt millistykki. LC-tengi eru ekki með þessa vélrænu lykla, þannig að hægt er að þvinga LC/APC í LC/UPC-millistykki - sem er einmitt ástæðan fyrir því að lita- og merkiathugun skiptir máli áður en þú ýtir einhverju inn.

Hvað gerist þegar þú parar APC við UPC

Þetta á skilið sitt eigið útkall vegna þess að afleiðingarnar eru ekki fræðilegar. Þegar grænt APC-tengi fer í bláan UPC-millistykki - eða öfugt - mætir hyrnda endaflaturinn flatri hvelfingu. Flötirnir tveir snerta aðeins við þunnan snertiflöt, sem skapar gríðarstórt loftbil yfir megnið af trefjakjarnanum. Innsetningartap toppar vel yfir 1 dB. Ávöxtunartap hrynur. Og þrýstingur utan-áss malar inn í báða fleti hylkjanna og skorar rispur sem ekki er hægt að þrífa í burtu.

Venjulega er ekki hægt að endur-pússa skemmdu hyljurnar - það þarf að klippa tengið eða sníkjuna af og skipta um það. Eitt ósamræmt par í viðhaldsglugga seint á-nætur getur fallið yfir í margra-klukkutíma bilun. Forvarnir eru einfaldar: athugaðu litinn, lestu miðann, þvingaðu aldrei fram tengingu sem finnst rangt.

Að velja rétta tengipólsku fyrir forritið þitt

PC tengi hafa hætt almennri notkun. Ef aðstaða þín keyrir þau enn á eldri fjarskiptabúnaði, skiptu um þaðljósleiðaratengieru í boði, en að skipta yfir í UPC í næsta viðhaldsglugga er ódýr uppfærsla.

UPC nær yfir breiðasta svið forrita. Enterprise LAN, gagnaver samtengingar, Metro Ethernet, DWDM flutningur - hvað sem er stafrænt þar sem arðsemistap leyfir -50 dB. Hlutar eru ódýrir, vistkerfið er þroskað og frammistaðan er sönnuð.

APC er rétta símtalið þegar endurspeglun ýtir undir afköst kerfisins: FTTx óvirk ljósnet, CATV/RF yfirlag, DAS, WDM, samhangandi ljósfræði og hvaða arkitektúr sem keyrir í gegnum sjónskljúfa með hugsanlega ómótuð tengi. Verðálagið er um það bil 10 til 30 prósent umfram jafngilda UPC hluta. Fyrir uppsetningar á FTTH sviði,SC APC hraðtengilækka þann kostnað-á hvern-drop frekar niður með því að útrýma epoxý og fægja - tæknimaður getur stöðvað fallsnúru á innan við mínútu.

Hvort sem þú velur, blandaðu aldrei APC við UPC á pörunarstað. Ef netið breytist á milli pólskra tegunda þarf afhendingin að gerast við miðlunarbreytir, splitter eða ONU - ekki í gegnum millistykki.

Þrif og viðhald

Spyrðu hvaða ljósleiðaratækni sem er hvað drepur afköst tengisins og svarið er óhreinindi. Ögn á endahlið ferrulsins getur aukið innsetningartapi um meira en 1 dB og tap á flaki aftur. Skoðaðu hvert endaflöt 200x eða 400x með trefjasjónauka áður en pörunin er pöruð. Þurrkaðu kassettuhreinsi fyrst. Ef mengun varir, bleyta-þá-þurrkaðu með IPA. Slepptu þjappað lofti - það ýtir ögnum inn í ferrule toppinn í stað þess að hreinsa þær.

UPC tengi brotna hraðar niður við endurteknar pörunarlotur en APC, þannig að ef UPC hlekkur sýnir skriðið tap við venjubundnar prófanir, getur slitinn ferrúl verið orsökin. APC ferrules halda betur við endurtengingarlotur, en þær þurfa samt sama hreina-fyrir-makaaga. Fyrir APC-byggða PON tengla skaltu bæta ávöxtunartapsmælingu við samþykkisgátlistann þinn - aflmælir einn og sér nær ekki tengi með lélegri afköstum í hornspólu.

Hvert stefnir pólsk tækni tengi

50G-PON og samhangandi ljósfræði í neðanjarðar-/aðgangsnetum eru að herða aftur-endurspeglunarvikið enn frekar. APC er í auknum mæli sjálfgefið fyrir alla háhraða einn-háhraða tengil sem notar háþróaða mótun. Sjálfvirk slípun og truflunarfræðileg skoðun hafa lokað innsetningartapsbilinu á milli APC og UPC - það sem eftir stendur er ávöxtunartapið, og það er eðlisfræðin: 8 gráðu hornið er burðarbrún sem engin flat púss getur endurtekið.

Niðurstaða: UPC fyrir stafrænt, APC fyrir allt sem er -viðkvæmt. Passaðu pólskugerðir frá enda til enda, haltu hyljunum hreinum og tengin sjá um afganginn.
