Ljósleiðarahraðtengi: Vélræn splæsing vs samrunaskeyti

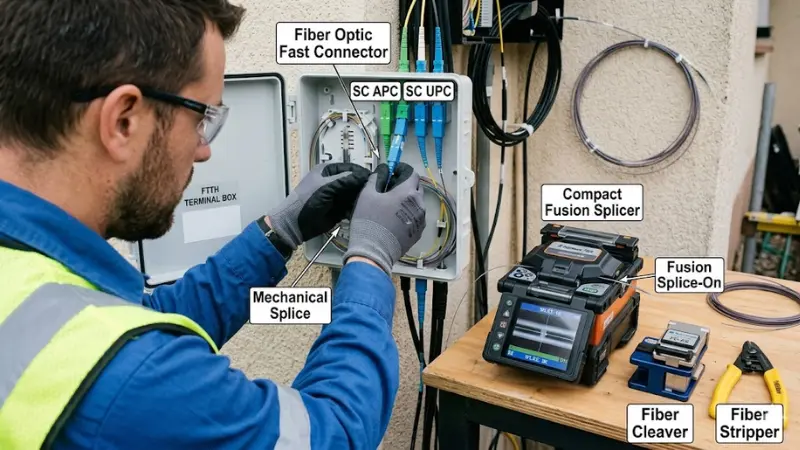

Ljósleiðarahraðtengi gerir uppsetningaraðilum kleift að stöðva ljósleiðara beint á vettvangi - á plástraborði,FTTH tengibox, ljósdreifingargrind eða fallpunkt - án þess að bíða eftir-verksmiðjugerðum snúrusamstæðum. Þú gætir líka séð það kallað ljósleiðarahraðtengi, sviðs-uppsettan ljósleiðaratengi eða vettvangstengi.

Fyrir flest FTTH- og aðgangsnetverkefni er raunverulega spurningin ekki bara hvað hraðtengi er, heldur hvaða stöðvunaraðferð á að nota: vélrænt skeyti hraðtengi eða samrunartengi-á tengi. Svarið veltur á kostnaðarhámarki fyrir tap á tengingum, gerð kapals, uppsetningarumhverfi, tiltækum verkfærum og hvort tengingin er tímabundin eða varanleg.

Í þessari handbók er farið ítarlega í gegnum báðar aðferðirnar - hvernig þær virka, hvar hver og einn virkar best og hvað á að horfa á við uppsetningu - svo þú getir valið réttuljósleiðara hraðtengifyrir verkefnið þitt.

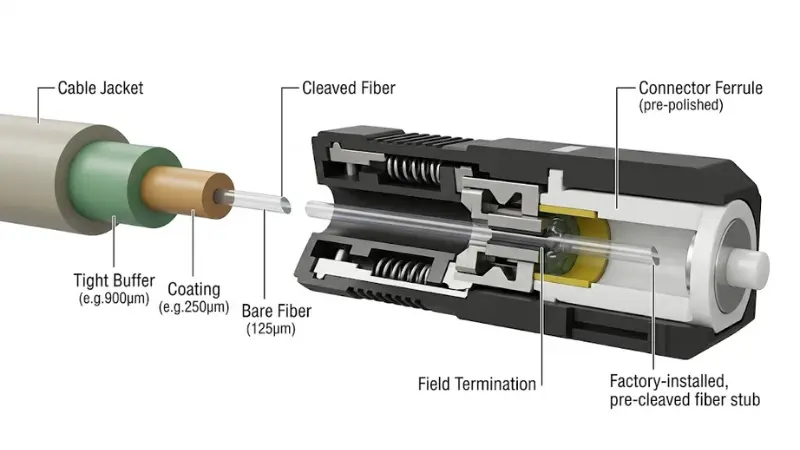

Hvað er ljósleiðarahraðtengi?

Ljósleiðarahraðtengi er tengi sem er hannað til-uppsetningar á staðnum. Í stað þess að panta for--snúra eða pússa beina hylki með höndunum, rífur uppsetningaraðilinn kapalinn, klýfur trefjarnar og annaðhvort setur hann inn í vélræna jöfnunarbyggingu eða sameinar-saman við -fægðan tengistubb frá verksmiðjunni. Niðurstaðan er svæðisbundið-tengi sem er tilbúið til prófunar og þjónustu.

Dæmigert forrit innihalda:

• FTTH fallsnúrulokun í vegginnstungum áskrifenda, tengiboxum eða dreifistöðum innanhúss
• Trefjadreifing íljósdreifingarrammar (ODF) og plásturspjöld
• Neyðarviðgerð trefja þegar for-samsetning er ekki tiltæk á staðnum
• Tímabundnir tengingar við byggingu, prófun eða gangsetningu nets
• Kaðall innanhúss og netverkefni fyrir síðustu-mílu aðgang

Flestar-tengilausnir sem hægt er að setja upp á vettvangi falla í tvo flokka: vélræna hraðtengi og samruna-tengi. Bæði framleiða nothæfa sjónræna tengingu, en þeir eru verulega ólíkir hvað varðar tapafköst, -langtímaáreiðanleika, verkfæraþörf og kostnað.

Er Fusion Splice-On Connector enn „Fast Connector“?

Strangt til tekið nota margir uppsetningaraðilar hugtakið „hraðtengi“ til að vísa til vélrænna skeytatengja - af þeirri gerð sem þú getur sett upp með kljúfi, nokkrum handverkfærum og engri samrunaskera. Samt sem áður er samrunasplús-á tengjum einnig vettvangslokunarlausn og þau þjóna sama tilgangi: að búa til tengdan trefjaenda á staðnum án þess að fægja verksmiðjuna.

Í þessari handbók lítum við á báða sem-valkosti sem hægt er að setja upp á vettvangi og berum þá saman hlið við hlið svo þú getir ákveðið út frá raunverulegum verkþörfum þínum frekar en hugtökum.

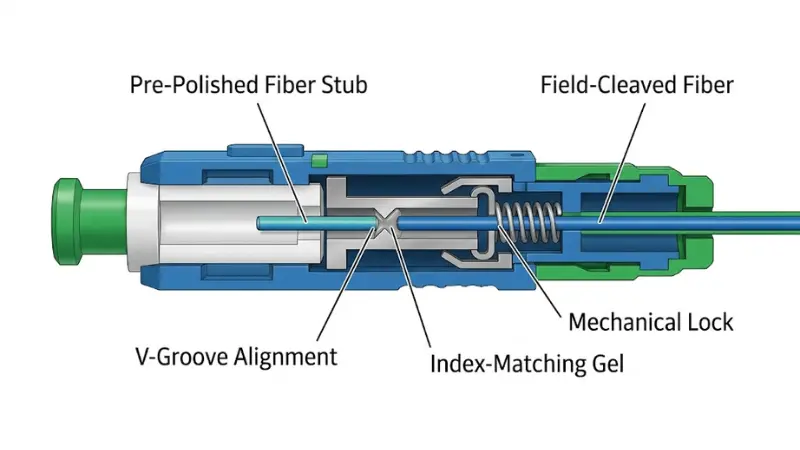

Vélrænt ljósleiðarahraðtengi: Hvernig það virkar

Vélrænt skeytihraðtengi inniheldur stuttan,-fágaðan trefjastubb sem er fyrirfram-settur inni í tengihylkinu. Á vettvangi stillir uppsetningarforritið strípaða og klofna trefjar að þessum stubbi með því að nota nákvæma V-gróp eða svipaðan jöfnunarbúnað. Index-samsvörunarhlaup milli trefjaendanna tveggja dregur úr Fresnel endurkasti og hjálpar til við að lágmarka sjóntap á mótunum.

Uppsetningarröðin er einföld: Slítið kapalhlífina og húðunina í tilgreinda lengd framleiðanda, hreinsið beru trefjarnar, klofið þær, rennið henni inn í tengihlutann þar til hún hittir for-fægða stubbinn og læsið vélbúnaðinum á sínum stað.

Vélræn hraðtengi eru fáanleg í algengum viðmótsgerðum, þar á meðalSC APC, SC UPC, og LC stillingar, og þær geta unnið með bæði singlemode og multimode trefjum eftir vöruhönnun.

Kostir vélrænna hraðtengja

Lægri aðgangskostnaður

Stærsti kosturinn er sá að það er ekki þörf á neinni fusion splicer. Fyrir litla FTTH dreifingu eða viðgerðaráhöfn sem sér um einstaka uppsagnir, fjarlægir þetta stærsta einstaka búnaðarkostnaðinn. Einfaldur verkfærasett með klippitæki, afhreinsiverkfæri, hreinsiefni og sjónbilunarstaðsetningartæki er nóg til að byrja.

Hraði á sviði

Reyndur uppsetningaraðili getur klárað vélrænt hraðtengi á nokkrum mínútum. Í FTTH fallsnúru vinna - þar sem tengið er oft sett upp í þéttum tengiboxi eða innstungu með takmörkuðu plássi - sem hraði skiptir máli, sérstaklega þegar áhöfnin á eftir að klára tugi áskrifenda á einum degi.

Færanleiki

Í þröngum rýmum eins og dreifingarkössum á ganginum, loftstaurum eða húsnæði viðskiptavina, getur verið að það sé ekki hagkvæmt að bera fulla samruna skeytiuppsetningu. Vélræn tengibúnaður passar í beltispoka.

Gagnlegt fyrir tímabundna endurreisn eða neyðarviðgerð

Þegar kapall er skemmdur og tengillinn þarf að koma aftur upp fljótt, getur vélrænt hraðtengi endurheimt þjónustu á meðan varanleg viðgerð er áætluð. TheLjósleiðarafélag (FOA)bendir á að vélrænar skeytir eru almennt notaðar fyrir hraðvirka endurheimt og for-pússaða skeytatengi.

Takmarkanir vélrænna hraðtengja

Meiri hætta á innsetningartapi

Vegna þess að sviði trefjar og for-fágaði stubburinn er haldið saman á vélrænan hátt í stað þess að sameinast, er tengingin næmari fyrir klofningsgæði, hreinleika trefjaenda-andlits, nákvæmni jöfnunar og innsetningardýpt. Samkvæmt leiðbeiningum um kostnaðarhámark FOA getur áætlunargildið fyrir for-slípuð eða vélræn skeytatengi verið allt að 0,75 dB að hámarki í hverjum TIA-568 stöðlum, samanborið við um 0,3 dB fyrir lím-pússað eða samruna-tengi. Í reynd mun vel uppsett vélrænt tengi standa sig betur en hámarkið, en skekkjumörkin eru þéttari.

Skilatap veltur að miklu leyti á framkvæmd

Ef vísitalan-samsvörunargelið er mengað, klofningshornið er slökkt eða trefjarnar sitja ekki rétt upp að stubbnum, getur endurvarpið aukið - áhyggjur afSC APC forritnotað í PON netkerfum þar sem skilgreiningar á skilatap eru strangar.

Langtíma vélrænni stöðugleiki

Trefjunum er haldið á sínum stað frekar en varanlega sameinuð. Með tímanum geta titringur, hitauppstreymi eða snúruhreyfing fært stöðuna, sérstaklega í utandyra eða illa vörðum girðingum.

Umhverfisnæmi

Raki, ryk og hitastigsbreytingar geta haft áhrif á vísitölu-samsvörunarhlaupið og vélrænni röðun. Fyrir FTTH-fall utandyra eða staði sem verða fyrir öfgum hitastigi er rétt verndun girðingar nauðsynleg.

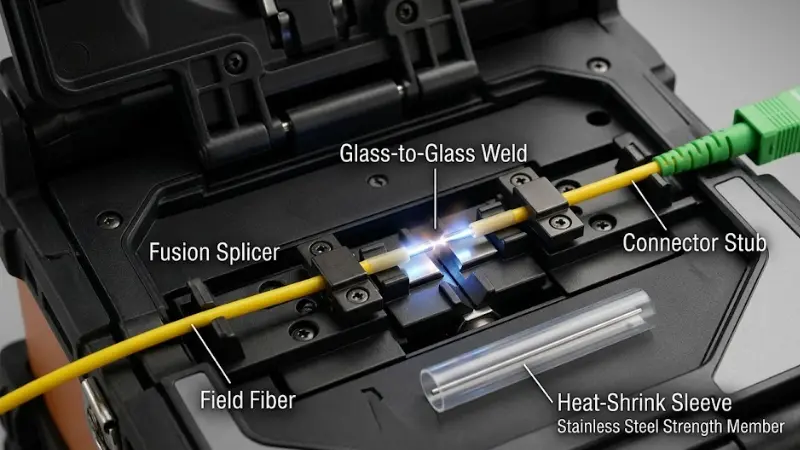

Fusion Splice-On Connector: How It Works

Samrunaskeyta-á tengi notar stuttan verksmiðju-fágað trefjaslípu sem þegar er festur í tengihylkið. Á vettvangi strípur og klýfur uppsetningaraðilinn komandi trefjar og notar síðan afusion skeytiað bráðna varanlega og sameina tvo trefjaendana. Eftir splæsingu er samskeytin varin með hita-minnishylki eða samþættri hlífðarstígvél.

Þessi aðferð kemur í stað vélrænni jöfnunar fyrir raunverulega gler-við-glersuðu, sem útilokar loftgapið og vísi-samsvörun algjörlega.

Kostir Fusion Splice-á tengjum

Lægra og stöðugra skeytatap

Fusion splicing framleiðir varanlega samskeyti þar sem trefjakjarnar eru brætt saman. FOA mælir með áætlunargildi upp á 0,15 dB fyrir hverja samruna samruna samruna fyrir tjónaútreikninga og hæfir tæknimenn ná reglulega árangri undir 0,1 dB. Ásamt -fáguðum tengistubbi frá verksmiðjunni, skilar samrunaskeyta-á tengið venjulega lægra heildarinnsetningartapi en vélrænn valkostur.

Sterkari líkamlegur liður

Samruni er varanleg suðu. Það mun ekki breytast eða skerðast af titringi, hitauppstreymi eða kapalspennu eins og vélrænni röðun getur. Þetta skiptir máli fyrir útilokanir, burðarrásarleiðir og allar tengingar sem verða að vera stöðugar í mörg ár.

Passar betur fyrir einhleypta og-tengla með litlum tapi

Singlemode trefjarhefur kjarnaþvermál um 9 µm, þannig að jafnvel litlar stillingarskekkjur geta valdið mælanlegu tapi. Fusion splicing veitir þá þéttu kjarnajöfnun sem einstillingar netkerfi krefjast, sem gerir hana að ákjósanlega lúkningaraðferð fyrir langa-leiðir, burðarrás og há-aðgangstengla.

Áreiðanlegt fyrir faglegt staðfestingarpróf

Þegar verkefnið krefst skjalfestrar innsetningartaps og OTDR-prófunarniðurstöður - eins og flestar flutningsfyrirtæki og fyrirtæki gera - samkvæmni samrunaskipunar- á tengjum auðveldara að standast samþykkisskilyrði.

Takmarkanir Fusion Splice-á tengjum

Hærri búnaðarkostnaður

Samruna skeri, nákvæmni klyfjara, skeyta verndarermar og aflgjafi tákna umtalsverða fyrirframfjárfestingu. Fyrir verktaka sem gerir bara einstaka uppsagnir getur það ekki verið réttlætanlegt.

Meiri færni og uppsetningartími

Þrátt fyrir að nútíma skeytitæki sjái fyrir sjálfvirkan jöfnun trefja og ljósbogastýringu, þarf uppsetningarforritið samt rétta undirbúningstækni - hreina afhreinsun, rétta klofningslengd, ljósbogakvörðun og skeytivörn. Fyrir einni neyðarviðgerð á áskrifendastað getur uppsetningar- og niðurfellingartíminn farið yfir raunverulegan skeytitíma.

Varanleg tenging

Þegar samskeytin hafa verið splæst er ekki hægt að endurvinna hann. Ef það þarf að endur-beina hlekknum eða skipta um tengið verður að klippa trefjarann ​​og-slíta hann aftur.

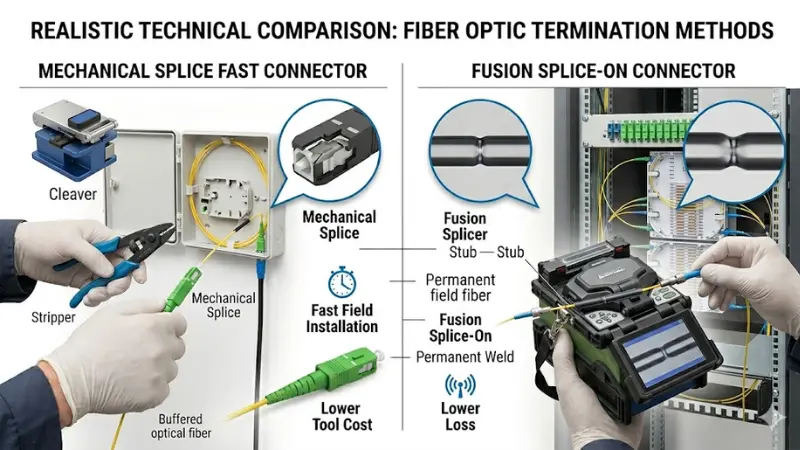

Mechanical Splice vs Fusion Splice: Samanburður hlið-við-hlið

Athugið: Raunveruleg tapgildi eru háð trefjagerð, klofningsgæðum, tengihönnun og kunnáttu tæknimanna. Staðfestu alltaf á móti kostnaðarhámarki fyrir tap á tengingum verkefnisins.

Mælt er með tengitegundum eftir forriti

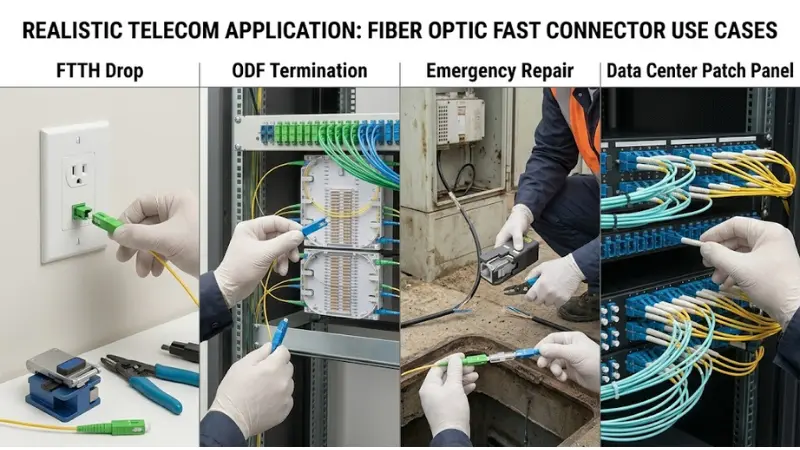

Að velja rétta hraðtengi: Forritssviðsmyndir

Uppsetning FTTH fallsnúru

Í dæmigerðu FTTH verkefni lokar uppsetningarforritið á fallsnúruna hjá áskrifandanumtengiboxeða vegg-tengi, sem tengir komandi trefjara við SC APC eða SC UPC tengi sem passar við ONU eða ONT. Vinnurýmið er oft lítið plasthólf sem er fest á vegg eða inni í dreifingarboxi á ganginum, þar sem uppsetningaraðilinn þarf að rífa, kljúfa og stöðva trefjarnar innan nokkurra mínútna.

Fyrir þessa atburðarás eru vélræn hraðtengi mikið notuð vegna þess að þau eru hröð, þurfa enga samrunaskera og kosta minna á dropa. Þetta virkar vel þegar ODN tap kostnaðarhámark netsins hefur næga framlegð -, til dæmis, í stuttum-vegalengdum GPON tengla þar sem heildarslóðin frá OLT til ONU er innan nokkurra hundruða metra og skiptingarhlutfallið er í meðallagi.

Hins vegar, ef hlekkurinn er lengri, er skiptingarhlutfallið hærra (svo sem 1:32 eða 1:64 með því að notaPLC skiptarar), eða kapallinn fer í gegnum hluta utandyra með hitastigi, samrunatenging-á tenginu gefur þér þéttara og fyrirsjáanlegra tap sem hjálpar til við að varðveita tengingu.

Neyðarviðgerð á trefjum

Þegar snúrur er skorinn og símkerfið er niðri er það forgangsverkefni að endurheimta þjónustu fljótt. Vélrænt hraðtengi getur komið hlekknum aftur á netið á nokkrum mínútum, án uppsetningartíma samrunaskera. Mörg viðhaldsteymi eru með vélræn hraðtengi sérstaklega í þessum tilgangi.

Hagnýta verkflæðið: Settu upp vélrænt tengi til að endurheimta þjónustu strax, skipuleggðu síðan -eftirfylgdarheimsókn með samrunaskera til að skipta um bráðabirgðasamskeyti fyrir varanlega splæsingu. Þessi tveggja-þreps nálgun jafnvægir milli hraða og langtímaáreiðanleika.

Hryggjarstykki og útitenglar

Fyrir skeytalokanir utandyra, burðarrásarkaplar og langar-leiðir er samrunaskerðing staðalvalið. Þessir hlekkir bera venjulega meira umferðarmagn, hafa þrengri fjárhagsáætlun fyrir tap og verða að lifa af margra ára útsetningu fyrir raka, UV, vindhleðslu og hitastigshjólreiðum. Varanleg suðu á samrunasprautu veitir vélrænan styrk og sjónstöðugleika sem þetta umhverfi krefst.

Vélræn tengi geta samt birst í aðgangsnetum utandyra - til dæmis við stöng-dreifiboxþar sem fallkaplar tengjast fóðrinu - en þeir ættu að vera settir upp í rétt lokaðri girðingu og prófað vandlega.

Uppsögn gagnavera og ODF

Í gagnaverum og ODF umhverfi fer valið eftir kaðallhönnun og tengiþéttleika. Fyrirháhraða 100G eða 400G tengla, hvert brot úr dB skiptir máli. Samrunaskeyta-á tengjum eða for-verksmiðjusamsetningum (svo semMPO/MTP tengi) eru ákjósanlegir vegna þess að þeir skila stöðugum-tapafköstum í hundruðum eða þúsundum hafna.

Vélræn hraðtengi geta virkað fyrir hreyfingar á vettvangi, viðbætur og breytingar þar sem aðgengi og hraði eru metin - en athugaðu alltaf heildarkostnaðarhámarkið sem tapar tengli áður en þú tekur ákvörðun.

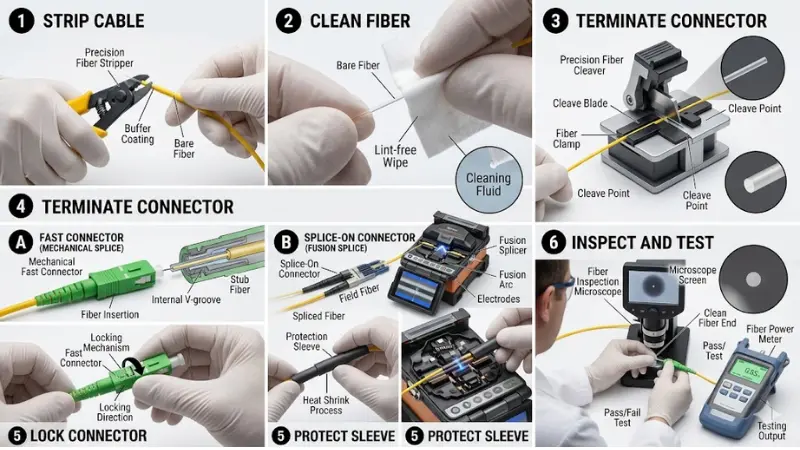

Bestu starfshættir við uppsetningu og prófun

Ljósleiðarahraðtengi er aðeins eins gott og uppsetningin á bak við það. Flestar bilanir í lokun á vettvangi rekja til mengunar, lélegra klofningsgæða, rangrar ræmulengd eða sleppt prófi.

1. Strip í rétta lengd

Hvert hraðtengi er hannað í kringum ákveðna trefjainnsetningardýpt. Fylgdu nákvæmlega forskrift framleiðanda um ræmalengd. Ef það er of stutt þýðir að trefjarnar ná ekki til for-fágaðra stubbsins; Ef það er of lengi að strjúka getur trefjarinn sveigst inni í tengihlutanum.

2. Hreinsaðu beru trefjarnar áður en þú klofnar

Eftir að hafa verið tekinn af skaltu þurrka af beru trefjunum með -lausum ljósþurrkum og ísóprópýlalkóhóli. Allar leifar af húðinni, rykinu eða olíunni á trefjayfirborðinu geta mengað splæsunarpunktinn eða vísitölu-samsvörunarhlaupið og valdið auknu tapi á innsetningu.

3. Notaðu gæðakljúf og viðhaldið því

Klofgæði eru mikilvægasta breytan í lokun reitsins - bæði fyrir vélrænar aðferðir og samrunaaðferðir. Gott klofið framleiðir flatan, hornrétt trefjaenda með klofningshorni undir 1 gráðu. Léleg klofning með flísum, vörum eða hallandi andliti mun valda miklu tapi óháð gæðum tengisins. Skiptu um eða snúðu klippiblaðinu í samræmi við áætlun framleiðanda; slitið blað er algeng orsök slæms árangurs á sviði.

4. Ekki snerta trefjaenda eftir klofningu

Jafnvel fingrafar á klofna trefjaendanum getur dreift ljósi og aukið tap. Meðhöndlaðu trefjarnar aðeins með húðuðu hlutanum og settu hann í tengið strax eftir klofning.

5. Fylgdu samsetningaraðferð tengisins

Fyrir vélrænt hraðtengi skaltu setja trefjarinn í þar til þú finnur að hann hittir for-fægða stubbinn, taktu síðan læsingarbúnaðinn. Fyrir samruna skeyti-á tenginu, settu bæði sviðtrefjarann ​​og tengistubbinn inn í skeifuna, framkvæmdu splæsinguna, settu á hita-srýrnunarvörnina og skoðaðu niðurstöðuna á skjánum á skeifunni.

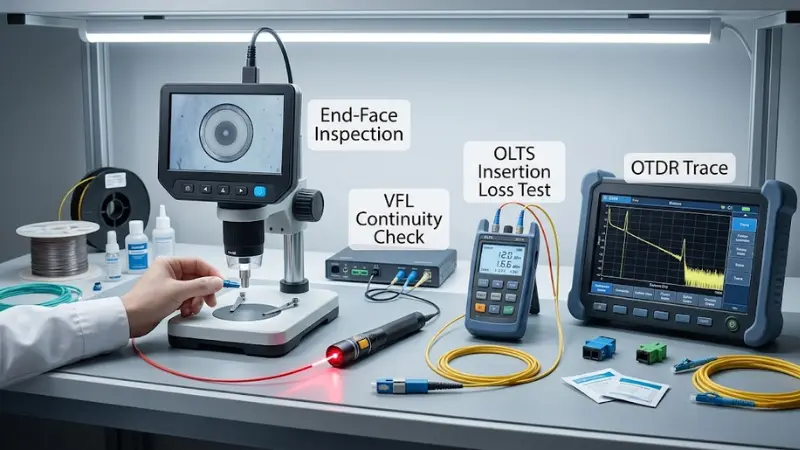

6. Skoðaðu og prófaðu fyrir afhendingu

Sérhver reitur-tengdur ætti að skoða og prófa áður en hlekkurinn er afhentur. Að minnsta kosti:

• Notaðu trefjasmásjá eða myndbandsskoðunarnema til að athuga hvort endahlið tengisins sé mengað. Iðnaðarstaðallinn fyrir loka-andlitsskoðun erIEC 61300-3-35, sem skilgreinir staðist/fallaskilyrði fyrir rispur, rusl og galla á mismunandi svæðum ferrulsins.
• Notaðu sjónbilunarstaðsetningartæki (VFL) til að sannreyna ljóssamfellu og bera kennsl á augljósar bilanir eins og stórbeygjur eða brotnar trefjar.
• Fyrir staðfestingarprófun skaltu mæla innsetningartap með ljóstapprófunarsetti (OLTS). Á lengri tenglum eða fjöl-splæsingarleiðum skaltu bæta við OTDR rakningu til að bera kennsl á einstaka atburðartap meðfram trefjaranum.

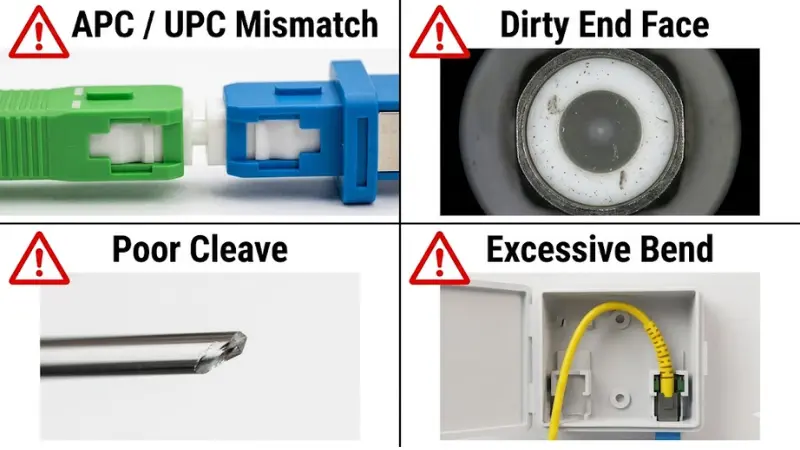

Algeng mistök sem ber að forðast

Blöndun APC og UPC tengi

APC (hyrndu líkamleg snerting) og UPC (ofur líkamleg snerting)hafa mismunandi -andlitsrúmfræði. APC tengi eru venjulega lit-græn; UPC tengi eru venjulega blá fyrir einstilling. Pörun APC við UPC mun skemma ferrul og framleiða mikið tap og endurkast. Staðfestu alltaf tegund pólsku áður en þú tengir.

Hunsa kapalsamhæfni

Ekki eru öll hraðtengi sem samþykkja allar kapaltegundir. Athugaðu forskriftir tengisins fyrir studd trefjarþvermál (250 µm ber trefjar á móti . 900 µm þéttum-buffuðum), húðunarstærð, stærð kapalhúðarinnar og hvort það sé hannað fyrir flata snúru, kringlótta innanhússsnúru eðapigtail-trefjar.

Notaðu slitið eða óhreint klippistykki

Þetta er eina algengasta orsök þess að-reitum er hætt með miklum tapi. Kljúfablað sem hefur farið yfir álagðan fjölda klofna framleiðir ósamkvæma trefjaenda og engin tengihönnun getur bætt upp fyrir slæmt klof.

Sleppir enda-andlitsskoðun

Óhrein tengi eru leiðandi orsök netvandamála sem hægt er að koma í veg fyrir. Eins og mælt er með í IEC 61300-3-35, skal alltaf skoða, þrífa og endurskoða fyrir pörun.

Aðeins er valið eftir einingarverði

Ódýrara tengi sem bilar á vettvangi kostar meira en betra tengi sem virkar í fyrsta skiptið - þegar þú tekur tillit til vörubílaveltinga, endurvinnsluvinnu og stöðvunartíma viðskiptavina.

Gátlisti fyrir kaup: Hvað á að staðfesta áður en pantað er

Áður en þú velur ljósleiðarahraðtengi fyrir verkefnið þitt skaltu vinna í gegnum þessar forskriftir með birgi þínum:

• Trefjartegund: singlemode (G.652D, G.657A1/A2) eða multimode (OM3/OM4)
• Tengiviðmót: SC, LC, FC, ST, eða annað
• Pólsk gerð:APC eða UPC
• Samhæfni snúru:FTTH flatfallssnúra, kringlótt innanhússstrengur, 900 µm þétt biðminni eða 250 µm ber trefjar
• Forskrift um innsetningartap:dæmigert gildi og hámark samkvæmt gagnablaði framleiðanda
• Skilgreining taps:sérstaklega mikilvægt fyrir APC tengi í PON netum
• Uppsagnaraðferð:vélræn splice eða fusion splice-á
• Nauðsynleg verkfæri:hvað er innifalið í settinu og hvað þarf að kaupa sérstaklega
• Umhverfiseinkunn:eingöngu innandyra, eða metið fyrir hita- og rakasvið úti
• Endurvinnanleg:er hægt að slíta tenginu aftur-ef fyrsta tilraun mistekst
• Skjöl:veitir birgir skýrar uppsetningarleiðbeiningar, prófunargögn og leiðbeiningar um notkun

Áreiðanlegur birgir ætti að geta svarað öllum þessum spurningum með sérstökum gögnum - ekki óljósum fullyrðingum. Ef þú ert að bera saman vörur frá mismunandi söluaðilum skaltu biðja um sýnishornstengi og prófa þau við raunverulegar aðstæður á vettvangi áður en þú skuldbindur þig til magnpöntunar.

Tæknilegar athugasemdir

Eftirfarandi viðmiðunargildi eru almennt notuð í greininni fyrir áætlanagerð um tap fjárhagsáætlunar. Þau eru dregin úrLeiðbeiningar um mat á tapi FOAog TIA-568 staðlar:

• Fusion splice (singlemode): 0,15 dB skipulagsgildi fyrir hverja splice; hæfir tæknimenn ná venjulega undir 0,1 dB
• Vélræn splice (multimode): 0,3 dB skipulagsgildi; 0,3 dB hámark á TIA-568
• Lím/pólskur eða bræðsluskeyta-á tengi: um það bil 0,3 dB á pari
• For-fágað/vélrænt skeytatengi: allt að 0,75 dB hámark á TIA-568

Þetta eru skipulagsgildi, ekki tryggingar. Raunverulegt tap fer eftir trefjagerð, samsvörun á þvermáli sviðs, klofningsgæði, ástandi skeifjara, hönnun tengis og hreinleika. Mældu alltaf hvert slitið tengi og berðu saman við kostnaðarhámark hlekksins áður en þú samþykkir uppsetninguna.

Algengar spurningar

Hvaða verkfæri þarf ég til að setja upp ljósleiðarahraðtengi?

Fyrir vélrænt hraðtengi: trefjahreinsiefni, nákvæmni klippivél, ló-lausar hreinsiþurrkur, ísóprópýlalkóhól og sjónbilunartæki. Fyrir samruna skeyti-á tengi skaltu bæta við samrunaskera, skeytivarnarmúffum og hitagjafa fyrir hlífðarmúffuna. Báðar aðferðirnar njóta góðs af trefjasmásjá eða myndbandsskoðunarnema fyrir end-andlitsskoðun.

Eru ljósleiðarahraðtengi áreiðanleg fyrir FTTH?

Já - bæði vélræn og samrunaskeyta-á hraðtengi eru víða notuð í FTTH netum. Vélræn tengi virka vel fyrir stutta-fjarlægð síðustu-mílna fall þar sem tjónafjárhagsáætlunin hefur nægilegt framlegð. Fyrir lengri tengla, hærra skiptingarhlutfall eða úti-útsettar dropar, þá býður samrunasplæsing-á tengjum betri samkvæmni og stöðugleika til lengri-.

Hvað veldur miklu innsetningartapi í hraðtengi?

Algengustu orsakirnar eru lélegur klofningur (beygður, rifinn eða skándur trefjarenda), mengun á trefjaranum eða inni í tenginu, röng ræma eða innsetningarlengd og misskipting trefja til-stubba. Notkun gæða klippivélar, hreinsun vandlega og eftir samsetningaraðferð framleiðanda kemur í veg fyrir flest vandamál.

Hver er munurinn á SC APC og SC UPC hraðtengingum?

SC APC tengi eru með 8 gráðu hyrnt endaflöt sem dregur úr bakspeglun-, sem gerir þau að staðalvali fyrir PON-undirstaða FTTH net (GPON, XGS-PON). SC UPC tengi eru með flatt, bogið endaflöt með lægri skilatapsárangri. Þessar tvær gerðir eru ekki samhæfðar og má ekki para saman. Fyrir nákvæman samanburð, sjá leiðbeiningar okkar umPC vs UPC vs APC trefjartengi pólskur gerðir.

Þarf ég samruna skeyti til að nota hraðtengi?

Ekki endilega. Vélræn hraðtengi eru sérstaklega hönnuð fyrir uppsetningu án samrunaskera. Ef þú velur fusion splice-on tengi, já, fusion slicer er nauðsynlegur. Valið fer eftir tapkröfum þínum, verkefnaskala og fjárhagsáætlun.

Er hægt að endurnýta ljósleiðarahraðtengi?

Sumar vélrænar hraðtengjahönnun gera kleift að losa læsingarbúnaðinn og setja trefjarinn aftur- eftir misheppnaða tilraun. Hins vegar fer þetta eftir tiltekinni vöru - ekki öll vélræn tengi eru endurvinnanleg og endur-lokun gæti ekki náð sömu afköstum og nýtt tengi. Fusion splice-á tengjum eru varanleg og ekki hægt að endurvinna.

Hvernig prófa ég uppsettan-leiðaratengi?

Byrjaðu á sjónrænni skoðun á endahliðinni með trefjasmásjá (eftir IEC 61300-3-35 viðmiðunum). Staðfestu síðan ljóssamfellu með VFL. Fyrir megindlegar niðurstöður skaltu mæla innsetningartap með ljóstapprófunarsetti. Notaðu OTDR til að bera kennsl á einstaka tengi- og tengitilburði á lengri eða fjölskipaða hlekki. Berðu alltaf mæld gildi þín saman við kostnaðarhámark verkefnisins fyrir tengingu taps.

Eru vélræn hraðtengi hentugur fyrir singlemode trefjar?

Já, mörg vélræn hraðtengi eru hönnuð fyrir einmóta trefjar (G.652D eða G.657A). Hins vegar hafa singlemode trefjar strangari jöfnunarvikmörk en multimode, svo klofningsgæði og innsetningarnákvæmni verða enn mikilvægari. Ef einhliða hlekkurinn þinn er með þröngt kostnaðarhámark, er samrunatenging -á tengi öruggari kosturinn.

Niðurstaða

Ljósleiðarahraðtengi einfaldar lokun á vettvangi, en aðferðin sem þú velur hefur bein áhrif á afköst tengla og -áreiðanleika til lengri tíma litið.

Veldu vélrænt skeyti hraðtengi þegar uppsetningarhraði, lítill verkfærakostnaður og flytjanleiki eru í forgangi - og þegar kostnaðarhámarkið sem tapar tengla veitir næga framlegð. Þetta er oft praktískt val fyrir FTTH síðustu-mílu fall, lítil verkefni og neyðaruppbyggingu.

Veldu samrunatengingu-á tenginu þegar tengillinn krefst minni taps, sterkari líkamlegrar endingar eða skjalfestra prófunarniðurstaðna til faglegrar viðurkenningar. Þetta er staðallinn fyrir grunnnet, útilokanir, ODF-lokanir og allar tengingar sem eru hönnuð fyrir langtímaþjónustu.

Áður en þú skuldbindur þig skaltu staðfesta trefjargerð þína, tengiviðmót, pólsku gerð, kapalbyggingu og kostnaðarhámarkið sem tengist tapi. Prófaðu sýnistengi við raunverulegar aðstæður á vettvangi. Rétta tengið er það sem uppfyllir ljós- og vélrænni kröfur verkefnisins - ekki bara fljótlegasti eða ódýrasti kosturinn á hillunni.
