Hár-þéttleiki LC trefjatengilausnir: Uniboot vs. Ýttu-Dragðu

Rack fasteignir eru dýrar og bandbreiddarkröfur halda áfram að klifra. Það er raunveruleikinn. Spurningin er ekki hvort þú þurfir þéttari trefjainnviði-það er hvernig þú ætlar að byggja það upp án þess að skapa viðhaldsmartröð.

Tvær hönnunar á LC trefjatengjum hafa komið fram þegar -farið er að lausnum: uniboot snúrur og ýtt-pull tab-tengi. Þeir leysa mismunandi vandamál. Að velja rangt kostar þig tíma, peninga eða hvort tveggja.

Uniboot nálgunin

Hefðbundin LC tvíhliða plástrasnúra hefur tvo aðskilda 3,0 mm jakka sem liggja hlið við hlið, hver ber einn trefjar. Nú mynd 48 af þeim sem troðið er inn í 1U girðingu. Aftan á rekkjunni þinni lítur út eins og spaghetti, loftstreymi er kæft og gangi þér vel að rekja hvað sem er.

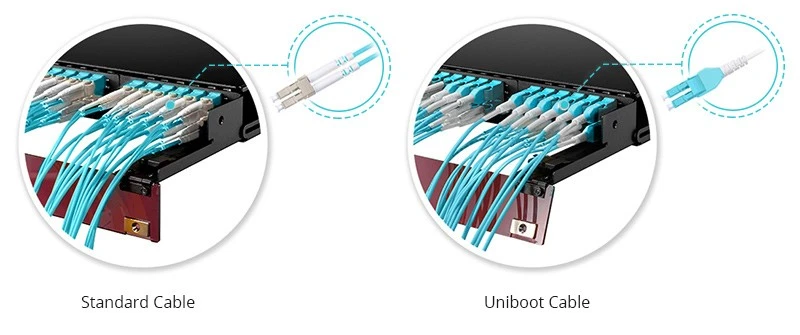

Uniboot snýr því handriti. Báðar trefjarnar liggja í einum 2,0 mm jakka og enda í einu sameinuðu tengihúsi. Þú ert að horfa á um það bil helming kapalrúmmálsins-stundum betra.

Hér er þar sem það verður hagnýtt. Verkfræðiteymi okkar framkvæmdi þéttleikapróf á mörgum gerðum girðingar á síðasta ársfjórðungi. Niðurstöðurnar voru nokkuð stöðugar:

Prófun gerð með OM4 snúrum við 25 gráðu umhverfis. CFM mældur við útblástur að aftan með staðlaðri viftustillingu.

Afkastagetutölurnar líta þær sömu út á pappír, en allir sem hafa unnið fullhlaðinn HD spjaldið vita muninn. Með venjulegu duplex ertu að berjast við snúrurnar til að fá síðustu 20% hafnanna byggð. Uniboot bara... passar.

Pólunarskipti

Í raunverulegum-heimum dreifingarinnar verða skautunarvillur oft ógreindar fram að lokastigi verkefnis. Jafnvel fyrir fullmerkta og prófaða 200-trefja pod, leiðir breyting á síðustu-mínútu frá A-B í AA pólun til skelfilegrar endurvinnslu eða endurnýjunar í heildsölu þegar hefðbundnar plástrasnúrur eru notaðar.

Með hefðbundnum tvíhliða snúrum ertu annað hvort að endur-loka eða panta nýjar snúrur. Með skiptanlegum uniboot tengjum smellirðu húsinu, snýr trefjarstöðunum og þú ert búinn. Engin verkfæri. Engin skeyting. Tekur um 20 sekúndur þegar þú hefur gert það nokkrum sinnum.

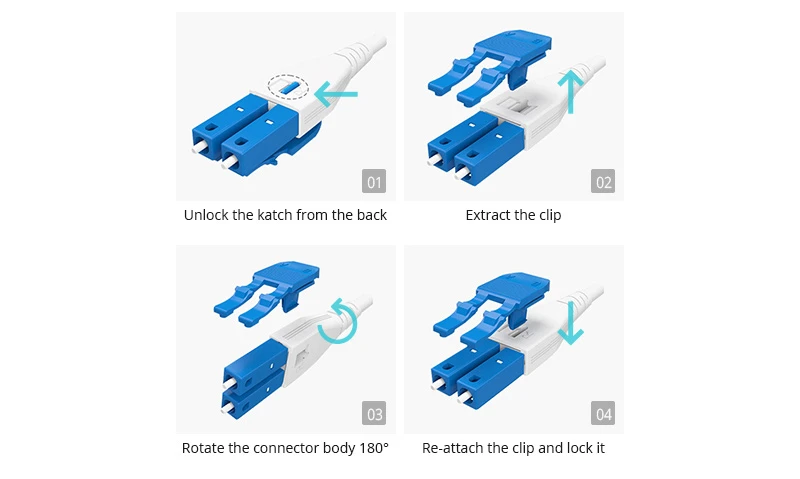

Vélbúnaðurinn er breytilegur eftir framleiðanda, en flestar hönnun virka á sömu reglu-þar er hægt að færa tvær LC ferrules inn í húsið til að skipta um Tx og Rx jöfnun. Sumir nota snúningsbúnað; aðrir krefjast þess að þú renni hyljunum út og setji þær aftur í bakið.

Ýttu á-Tengjum í flipa

Annað vandamál, önnur lausn.

Venjuleg LC tengi nota hliðarlás-þú kreistir hana til að losa. Virkar fínt þegar þú hefur fingurhreinsun. Virkar ekki þegar tengjum er staflað með 2 mm millibili í 96 porta spjaldi og það sem þú þarft er í miðri röð þrjú.

Ýttu-togflipa til að færa losunarbúnaðinn. Í stað þess að ná í hliðarlás, grípur þú útbreiddan flipa og togar beint aftur. Ein hönd. Ein hreyfing. Aðliggjandi hafnir haldast áfram.

Þetta skiptir meira máli en þú heldur. Við tímasettum tæknimenn sem gera venjulegar plásturshreyfingar á eins 48-portspjöldum-eitt hlaðið venjulegu LC, annað með push-pull. Meðaltími til að aftengja og endurtengja eina miðborðstengi:

n=50 prufur fyrir hverja tengitegund, blandað reynslustig meðal tæknimanna

Þessi 5 sekúndna munur hljómar ekki eins mikið fyrr en þú ert að flytja 200 höfn í viðhaldsglugga. Og þessir óvart aftengdir? Hver og einn hefur hugsanlega þjónustuáhrif auk viðbótar tíma við bilanaleit.

Hvenær á að sameina bæði: Uniboot með Push-Pull

Sumir framleiðendur bjóða upp á uniboot snúrur með innbyggðum þrýsti-togflipa. Þú færð kapalþéttleikaávinninginn auk aðgengisávinningsins. Það er aukagjaldsvalkosturinn-venjulega 30-50% dýrari en venjulegur uniboot-en fyrir of stóra dreifingu þar sem launakostnaður dvergur efniskostnaður gengur stærðfræðin venjulega upp.

Byggt á reynslu okkar af dreifingunni eru hér viðskiptasniðin sem nýtast best af uniboot + push-pull samsetningunni:

Ofur-High-Density (UHD) plásturspjaldnotendur

Þegar þú ert að pakka 96 eða jafnvel 144 LC tengi inn í 1U fótspor verða venjulegar tengilásar líkamlega óaðgengilegar. Í þessum þéttleika eru ýttu-togflipar ekki sniðugir-að-hafa-þeir eru lágmarksaðgerðir. Fingurnir þínir komast bókstaflega ekki að hliðarlás þegar tengjum er staflað svona þétt.

AI Compute Clusters og HPC umhverfi

Vinnuálag gervigreindarþjálfunar er töf-næmt og kaðall-mikið, sem oft felur í sér gríðarlega 400G/800G brotauppfærslu. Fyrir hrygg-blaðaarkitektúr sem styður GPU klasa mælum við með þessari samsetningu um allt kjarnalagið. Þetta umhverfi sér stöðuga hlekkistillingu og hraða stækkun afkastagetu-þú þarft tengi sem hægja ekki á aðgerðateyminu þínu.

Sérsniðnar lausnir fyrir gervigreind/HPC uppsetningar

GPU klasa kaðall hefur einstakar kröfur: mikið tengi, takmörkun á þéttum beygjuradíus og áhyggjur af hitauppstreymi. Við bjóðum upp á sérsniðnar-lengdar kapalsett sem eru sérstaklega hönnuð fyrir útsetningu rekkisins-þar á meðal samsvarandi-lengdarbúnt til að skipta-í-GPU tengingar sem lágmarka slaka í snúru og hámarka loftflæði. For-merkt og lita-kóðuð eftir aðgerð (geymsluefni, GPU samtenging, stjórnunarnet) til að flýta fyrir uppsetningu.

Colocation Providers og Remote Hands Operations

Ef viðskiptamódelið þitt er háð-miklu magni MAC (hreyfist, bætir við, breytir) sem framkvæmdar eru af fjarstýrðum handtækjum, hefur val tengis beint áhrif á villuhlutfall. Pólun með einum-smelli á uniboot tengjum getur dregið úr rangstillingum svæðisins um 80% eða meira. Það eru færri vandræðamiðar af völdum öfugrar pólunar og minni tíma sem sóar í grunn bilanaleit.

Endurbætur á eldri aðstöðu með hitauppstreymi

Í eldri gagnaverum, þar sem kapalbakkar eru þegar komnir í rúm og loftflæðisleiðir eru í hættu, losar um það bil 50% af plássi kapalbrautarinnar þegar í stað að skipta yfir í uniboot. Bætt loftflæði í gegnum bakhlið skápa getur verulega dregið úr kælikostnaði-við höfum séð tilvik þar sem þessi staka breyting lækkaði heitt-ganghitastig um nokkrar gráður.

Samsvarandi lausnir við raunverulegt vandamál þitt

Ekki þarf sérhver dreifing flottasta tengið. Svona ramma við venjulega samtalið við viðskiptavini:

Helsti höfuðverkurinn þinn er þrengsli í kapalbrautum

Uniboot er svarið þitt. ~ 50% minnkun á þvermál kapalsins þýðir að kapalbakkarnir þínir og lóðréttir stjórnendur hafa í raun pláss til að anda. Bónus: minni snúruþyngd veldur minna álagi á tengi með tímanum.

Dæmigert passa:ToR rofar, -miðlararaðir með mikilli þéttleika, hvar sem þú ert að keyra 50+ patch snúrur í gegnum sömu leið.

Helsti höfuðverkurinn þinn er aðgengi að spjaldinu

Ýttu-dragflipa leysa þetta. Ef tæknimenn þínir eru að vinna reglulega á fullhlöðnum spjöldum- og þú sérð að tryggingar rofna eða heyra kvartanir um aðgang, þá er þetta leiðréttingin.

Dæmigert passa:Kjarna-/söfnunarpjatlaspjöld, hittu-mér herbergi, hvaða spjald sem helst er 80%+ íbúið og sér reglulega MAC-virkni.

Helsti höfuðverkurinn þinn er pólunarstjórnun

Skiptanleg uniboot tengi útiloka þörfina á að geyma margar kapalskautanir og koma í veg fyrir villur í stöðvunarskilum. Ef þú hefur einhvern tíma þurft að tjá kassa af A-A snúrum á einni nóttu vegna þess að einhver pantaði A-B, þá veistu gildið hér.

Dæmigert passa:Nýjar dreifingar með óvissar eða vaxandi skautunarkröfur, stofnanir staðla á einum snúru SKU til að einfalda birgðahaldið.

Einstök-SKU birgðaáætlun

Þreyttur á að stjórna mörgum kapalskautum og lengdum? Við getum hjálpað þér að staðla á skiptanlegum uniboot tengjum með vali á lengd (venjulega 1m, 2m, 3m, 5m) sem nær yfir 95%+ af notkunartilvikum. Dragðu úr flóknum birgðum, útrýmdu pöntunarvillum og einfaldaðu þjálfun fyrir aðgerðateymið þitt.

Þú ert að byggja fyrir 400G/800G og lengra

LC trefjatengið mun ekki hverfa í bráð-400G-FR4 og 400G-LR4 senditæki nota LC tvíhliða viðmót og þau eru burðarás í flestum 400G fyrirtækjauppfærslum. En kröfur um þéttleika á þessum hraða gera kapalstjórnun mikilvæg.

Fyrir 400G útbrotsforrit-þar sem ein QSFP-DD tengi viftur út í 4x100G netþjónatengingar-uniboot snúrur með ýttu-togflipa gefa þér hreinustu uppsetninguna. Minnka kapalmagnið gefur pláss fyrir aukið loftflæði sem hærri-afl senditæki krefjast.

400G/800G sérsniðnar brotalausnir

Hár-hraðakaðall er þar sem sérsniðin skilar mestum verðmætum. Við framleiðum:

MTP-til-LC slitbelti með sérsniðnum fótalengdum sem passa við tiltekna rúmfræði rekki

Beint-tengja kopar (DAC) og virka ljósleiðara (AOC) samsetningar í ó-stöðluðum lengdum

Hybrid beisli sem sameina mismunandi tengigerðir (MTP-8 til LC, MTP-12 til LC, osfrv.) fyrir blandaða kynslóð búnaðar

Tengimöguleikar fyrir lágt-tap (minna en eða jafnt og 0,15dB IL) fyrir forrit með aukinni-rækju eða fjöl-hoppi

Sérhver samsetning er 100% prófuð samkvæmt þínum forskriftum fyrir sendingu-innsetningartap, skilatap og pólunarstaðfesting innifalin.

Raunverulegar-forritasviðsmyndir í heiminum

Mismunandi umhverfi leggur áherslu á mismunandi þætti í frammistöðu tengisins. Hér er það sem við höfum séð vinna á ýmsum uppsetningargerðum:

Hyperscale gagnaver

Þessi aðstaða hagræðir fyrir rekstrarhraða. Þegar þú ert að beita þúsundum tenginga á viku ræður vinnuþátturinn heildarkostnaði. Uniboot með push-pull flipa er sífellt staðalbúnaður fyrir nýbyggingar-fyrirframgjaldið borgar sig fljótt til baka með hraðari uppsetningu og minni villuhlutfalli.

Dæmigert sérstakur:OS2 stakur-hamur, 2,0 mm uniboot með push-pull, skiptanleg pólun, for-prófuð og merkt. Lengdir staðlaðar í 1m, 2m, 3m og 5m til að lágmarka flókið birgðahald á sama tíma og það nær yfir flestar-til{11}}rekki aðstæður.

Hyperscale sérsniðið forrit

Fyrir uppsetningu á 10,000+ snúrum bjóðum við upp á:

Búnaður eftir rekki eða belg: For-flokkuð kapalbúnt pakkað nákvæmlega eins og þarf fyrir hvert uppsetningarsvæði

Sérsniðin merking: Nafnaskráin þín, litasamsetningin þín, prentuð í verksmiðjunni

Afhending á stigum: Sendu samkvæmt áætlun þinni, ekki okkar-vikulegu afhending í samræmi við dreifingarstig þitt

Sérstakur birgðapúði: Öryggisbirgðir í aðstöðu okkar, fáanlegar fyrir sendingu í sömu-viku

Magnverð gildir. Hafðu samband við okkur til að fá upplýsingar um dagskrá.

Enterprise gagnaver

Blandaðir innviðir og lengri endurnýjunarlotur þýðir að þú ert oft að vinna með núverandi tengistaðla. Hagnýta nálgunin er venjulega þrepaskipt: uniboot eða push-pull in high- skápum, staðlað tvíhliða á lægri-þéttleikasvæðum þar sem iðgjaldið er ekki réttlætanlegt.

Ef þú ert að endurbæta núverandi aðstöðu skaltu fyrst einbeita þér að uniboot dreifingu á hæstu-þrengsluleiðir þínar. Tafarlaus léttir réttlætir oft útvíkkun nálgunarinnar.

Enterprise byrjendasett

Ertu ekki tilbúinn til að skuldbinda þig til fullrar-þéttleikaflutnings? Við bjóðum upp á matssett sem innihalda blöndu af uniboot og push-pull snúrum í algengum lengdum. Prófaðu þau í þínu umhverfi, fáðu-viðbrögð frá teyminu þínu í hendur og stækkaðu síðan með sjálfstrausti.

Aðalskrifstofur fjarskipta og Colo Meet-Me Rooms

Áreiðanleiki og stöðlun knýr ákvarðanir hér. Margir flutningsaðilar halda viðurkenndum söluaðilalistum með sérstökum tengiforskriftum. Push-togflipar eru sérstaklega mikilvægir í ljósdreifingarrömmum þar sem tæknimenn þurfa að fá aðgang að einstökum tengingum án þess að hafa áhrif á aðliggjandi rafrásir.

Fjöl-eðli litaumhverfis skapar einnig ábyrgðarkröfur-hreinar tengingar milli veitenda skipta máli og ýttu-draghönnun dregur úr hættu á truflun fyrir slysni meðan á víxltengingu-vinnu stendur.

Sérsniðin framleiðsla í-flokki

Við styðjum sérsniðnar forskriftir sem krafist er af helstu flutningsaðilum og colo rekstraraðilum:

Samræmi við sérstakar innsetningartaps- og skilatapsþröskuldar

Sérsniðnir litir á jakka til að bera kennsl á leigjanda

Lengri endingarprófun (1000+ pörunarlotur)

Full rekjanleikaskjöl fyrir hverja snúru

RoHS, REACH og svæðisbundið samræmisvottorð

Ertu þegar á viðurkenndum söluaðilalista? Láttu okkur vita af kröfunum þínum-við munum passa nákvæmlega við þær.

Sérstakur sem raunverulega skipta máli

Þegar þú ert að meta valkosti fyrir LC trefjartengi, hér er það sem á að leita að umfram markaðssetningu:

Innsetningartap

Iðnaðarstaðall fyrir tilviljanakennda pörun er Minna en eða jafnt og 0,30dB. Premium tengi snerta Minna en eða jafnt og 0,15dB gegn aðalviðmiðun. Þröngari sérstakur skiptir meira máli þar sem kostnaðarhámark tengla verða þynnri við hærri gagnahraða.

Til að setja 0,30dB í samhengi: það jafngildir nokkurn veginn því að bæta 120 metrum af venjulegu einfaldri-stillingu trefjum við tengilinn þinn. Ekki skelfilegt fyrir eina tengingu, en það bætist við þegar þú ert að hlekkja á marga plásturpunkta.

Sérsniðnar tapslýsingar

Fyrir forrit sem krefjast strangari vikmarka-langra-tengla, DWDM kerfi eða fjöl-hop arkitektúra-bjóðum við snúrur sem eru framleiddar og prófaðar í minna en eða jafnt og 0,15dB eða jafnvel minna en eða jafnt og 0,10dB innsetningartapi. Hver kapall er með einstakri prófunarskýrslu sem sýnir raunveruleg mæld gildi, ekki bara „standast/mistókst“ gegn almennum þröskuldi.

Tap á skilum

Stærra en eða jafnt og 50dB fyrir UPC pólskur, Stærra en eða jafnt og 60dB fyrir APC. Lægra ávöxtunartap (hærra dB tala) þýðir minni endurspeglun merkja til baka í átt að upprunanum-sem er mikilvægt fyrir hliðræn myndskeið, DWDM og sum-háhraða stafræn forrit.

Vélrænn ending

Leitaðu að 500+ pörunarlotum. Í háu-MAC umhverfi sjá tengingar mikla virkni. Ódýr tengi byrja að niðurlægjast um 200-300 lotur; gæðatengi viðhalda forskrift í gegnum 1000+.

Aukinn endingartími

Fyrir umhverfi með einstaklega mikla MAC-virkni (verslunargólf, útsendingaraðstaða, prófunarstofur), bjóðum við upp á tengi sem eru metin fyrir 1500+ pörunarlotur með staðfestri afköstum. Spyrðu um aukið-lífstengikerfi okkar.

Fljótt orð um viðhald

Hár-þéttleiki þýðir fleiri tengi í minna plássi, sem þýðir meiri möguleika á mengun. Ein rykögn á endaflötnum getur aukið innsetningartapi um 1dB eða meira-sem jafngildir því að bæta 400 metrum af trefjum við tengilinn þinn.

Lagfæringin er einföld en ekki-viðræðuhæf: Skoðaðu og hreinsaðu öll tengi fyrir pörun. Einn-hreinsiefni vinna fyrir skjótt viðhald; fyrir þráláta mengun, IPA-vættar ló-lausar klútar og síðan þurrklútar. Skoðaðu alltaf eftir hreinsun til að sannreyna.

Ef liðið þitt er ekki þegar að gera þetta trúarlega skaltu byrja. Það kemur í veg fyrir fleiri vandræði miða en nokkur önnur einstök æfing.

Hvenær borgar sig iðgjaldið?

Við skulum tala um tölur. Verðdreifing milli tengitegunda er raunveruleg en oft minni en fólk gerir ráð fyrir:

Verð áætluð; er mjög mismunandi eftir magni, trefjategundum og birgjum.

Jafnvel-jafnvægisstærðfræði fer að miklu leyti eftir vinnuaflshlutföllum þínum og dreifingarkvarða. Fyrir 1.000 kapla dreifingu þar sem uniboot sparar 2 mínútur á snúru meðan á uppsetningu stendur, ertu að horfa á um það bil 33 klukkustunda vinnusparnað. Á $75/klst. fullhlaðinum tæknimanni kostar það $2.500-oft nóg til að standa undir iðgjaldi tengisins með framlegð sem eftir er.

Þar sem stærðfræðin verður sannfærandi er í áframhaldandi viðhaldi. Ef aðstaðan þín sér 50 plásturshreyfingar á mánuði og ýta-togarflipana sparar 5 sekúndur í hverri hreyfingu en kemur í veg fyrir eina ótengingu fyrir slysni á mánuði, þá bætist uppsafnað gildi yfir 5 ára líftíma innviða.

TCO Case Study: Meðal-fjárhagsgagnamiðstöð

Nýlega lauk við heildargreiningu á eignarhaldskostnaði fyrir viðskiptavin fjármálaþjónustu sem flytur einkaskýjainnviði. Svona litu rauntölurnar út:

Dreifingarsnið:

Stærð aðstöðu: ~120 skápar

Gildissvið: Kjarnaskiptilag yfir í dreifingu, 5.000 LC-LC patch snúrur

Samanburður: Venjulegur tvíhliða LC á móti uniboot með þrýsti-dragflipa

Kostnaðarsamanburður:

Vinna reiknuð á $75/klst. fullhlaðin. Endurheimt atvika felur í sér tíma tæknimanns auk áætlaðra viðskiptaáhrifa.

Upphæð efnisálags var í meginatriðum á móti vinnusparnaði við uppsetningu árið eitt. Á þriðja ári var viðskiptavinurinn kominn á undan-og fimm-ára TCO sýndi næstum $24.000 í sparnað með tiltölulega hóflegri uppsetningu. Fyrir stærri aðstöðu eða þá sem eru með hærra MAC bindi þjappast arðsemi tímalínan verulega saman.

Sérsniðin TCO greining

Viltu sjá tölurnar fyrir þitt sérstaka umhverfi? Við bjóðum upp á ókeypis TCO líkan fyrir hæf tækifæri. Gefðu upp aðstöðuprófílinn þinn-fjölda skápa, MAC rúmmál, vinnuhlutfall, núverandi tengigerðir-og við munum búa til sérsniðinn samanburð sem sýnir áætlaðan kostnað og tímalínu endurgreiðslu.

Að hringja

Hér er ákvörðunartréð sem við göngum í gegnum viðskiptavini:

Algengustu mistökin sem við sjáum? Of-tilgreint á svæðum með litlum-þéttleika en undir-tilgreint hvar það raunverulega skiptir máli. Aðstaða sem setur hágæða tengi alls staðar er að sóa peningum. Aðstaða sem sparar á tengjum í 96-porta söfnunarspjöldum þeirra skapar framtíðarhöfuðverk. Passaðu lausnina við sérstakar þvingun á hverju svæði innviða þinnar.

Fyrir stofnanir sem staðla tengiforskriftir yfir margar aðstöðu, nýtur valferli ljósleiðaratengis góðs af því að-meta raunverulegar spjaldtölvur. Sýnispakkar láta liðið þitt finna muninn áður en það skuldbindur sig til stórrar pöntunar.

Hönnunarráðgjöf

Ertu að skipuleggja nýbyggingu eða meiriháttar uppfærslu? Tækniteymi okkar getur skoðað staðfræði netkerfisins og mælt með tengistefnu sem er fínstillt fyrir sérstakar kröfur þínar:

Þróun efnisskrár: Ljúktu við kapaláætlanir með lengdum, magni og forskriftum

Fínstilling á sérsniðnum lengd: Lágmarkaðu sóun og bættu fagurfræði með réttri-stærðum snúrum

Áfangaskipulagning: Forgangsraðaðu-áhrifasvæðum, frestaðu uppfærslum á lægri-gildum

Skrifun forskrifta: Hjálpaðu innkaupateyminu þínu að gefa út skýrar, nákvæmar beiðnir um beiðnir

Þessi þjónusta er ókeypis fyrir verkefni yfir lágmarksmagnsþröskuldum.

Hvað er næst

LC ljósleiðaratengi hefur verið vinnuhestur gagnavera í tvo áratugi og það er ekki að fara neitt bráðum. En hvernig við setjum upp LC er að þróast -þéttari spjöld, þéttara rými, hærri gagnahraða. Uniboot og push-pull hönnun eru bein viðbrögð við þessum veruleika.

Ef þú ert að skipuleggja innviði sem þarf að stækka úr 100G í dag í 400G eða 800G á morgun, munu tengiákvarðanir sem þú tekur núna annað hvort styðja við þann vöxt eða takmarka hann. Að fá þetta rétt fyrirfram er ódýrara en að endurnýja síðar.

Spurningar um sérstakar stillingar eða þarf hjálp við að tilgreina dreifingu? Tækniteymi okkar hefur séð flest jaðartilvikin og getur bent þér á það sem hefur virkað í svipuðu umhverfi.
