Hvernig á að velja rétta trefjanetkortið: Hagnýt valleiðbeining

Ljósleiðaranetkort - einnig kallað ljósleiðaranetkort eða ljósleiðaranetkort - er PCIe stækkunarkort sem tengir netþjón, vinnustöð eða skjáborð við ljósleiðara-innviði. Ólíkt venjulegu RJ45 Ethernet NIC sem lýkur koparsnúru, notar ljósleiðara NIC innstungnar ljóseiningar (SFP, SFP+ eða SFP28) eða föst sjóntengi til að senda gögn yfir -ljósleiðaratengla.

Sá munur skiptir meira máli en flestir kaupendur gera sér grein fyrir. Kortið sjálft er aðeins eitt stykki. Sendiviðtakseiningin, trefjasnúran, rofatengi á hinum endanum og stýrikerfisstakkinn þinn þurfa allir að samræmast áður en einn pakki hreyfist. Í reynd gerast algengustu innkaupamistökin ekki vegna þess að einhver valdi rangt spil, heldur vegna þess að hann athugaði aldrei hina fjóra hlutina.

Þessi leiðarvísir fer í gegnum allar breytur sem hafa áhrif á ákvörðun þína - hraða, gáttafjölda, PCIe samhæfni, ljósleiðara, ljósleiðaragerð og hugbúnaðarstuðning - svo þú getir passað kortið við raunverulegt netkerfi þitt í stað þess að giska á forskriftarblöð.

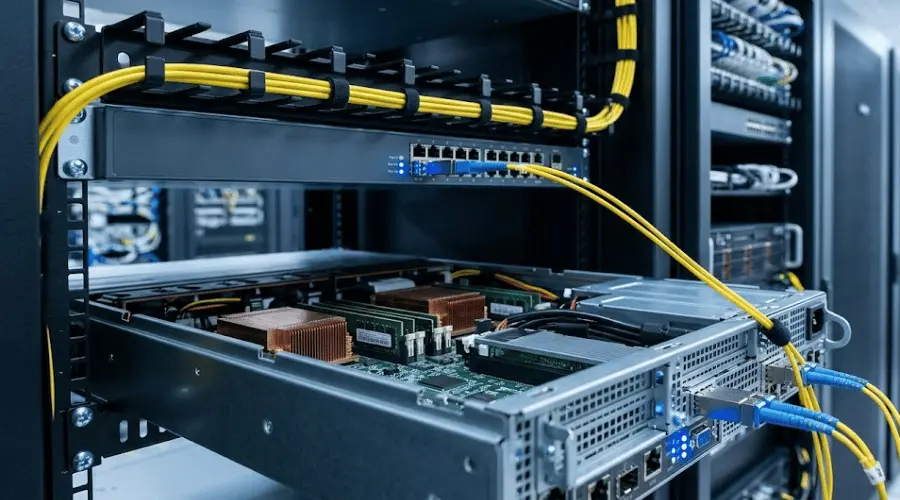

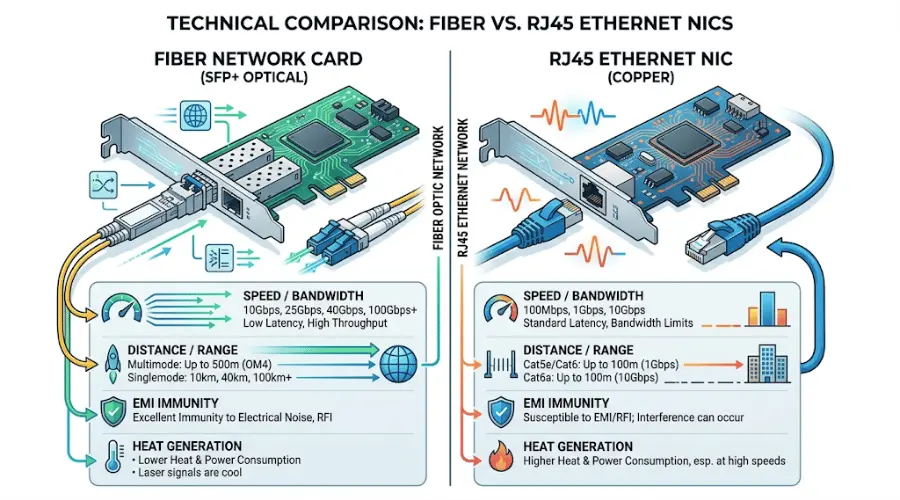

Fiber Network Card vs RJ45 Ethernet NIC: Hvenær vinna trefjar raunverulega?

Ekki hagnast öll net á ljósleiðara. Ef skiptitengin þín eru öll RJ45, kapalhlaupin þín eru undir 100 metrum og þú notar 1 Gbps, kopar NIC er einfaldara, ódýrara og fullnægjandi. Thetrefjar vs Ethernet samanburðurkemur niður á nokkrum sérstökum aðstæðum þar sem trefjar draga á undan.

Trefjar verða betri kosturinn þegar að minnsta kosti eitt af þessu er satt:

• Rofi þinn er með SFP/SFP+/SFP28 tengi- kopar er líkamlega ósamhæft án margmiðlunarbreyti og breytir bæta við biðtíma, kostnaði og bilunarpunkti.
• Þú þarft 10G eða hraðari afköst- 10GBASE-T kopar NIC eru til, en þau taka meira afl, framleiða meiri hita og takmarkast við u.þ.b. 30 metra við Cat6. 10G SFP+ trefjatengill höndlar 300 metra á OM3 multimode eða 10+ km á stakri-stillingu án þess að svitna.
• Rafsegultruflanir eru áhyggjuefni- trefjar eru ónæmar fyrir EMI. Í verksmiðjugólfum, læknisfræðilegum myndgreiningarherbergjum eða þéttum kapalbakkum nálægt raflínum getur þetta eitt og sér réttlætt skiptingu.
• Þú vilt máta sveigjanleika- eitt SFP+ tengi tekur við mismunandi senditæki fyrir mismunandi vegalengdir og trefjategundir. Skiptu um ljósleiðara, ekki kortið.

Fljótleg leið til að ákveða: skoðaðu rofann þinn. Ef tengið sem þú þarft að tengjast er optískt þarftu trefjar NIC. Ef það er RJ45 og hlaupið þitt er stutt, þá er kopar í lagi. Allt annað er samhengi.

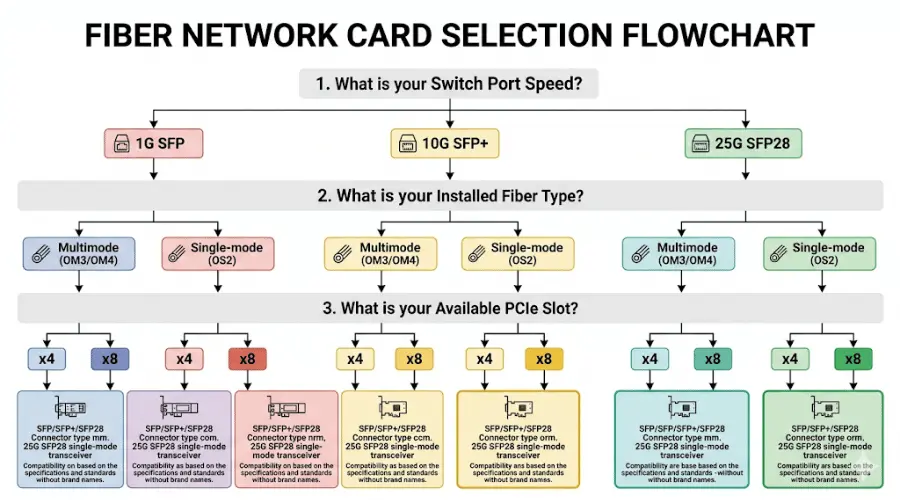

Fljótt val Flæðirit: Hvaða trefja NIC þarftu?

Áður en þú kafar ofan í forskriftir skaltu svara þremur spurningum í röð. Hver og einn útilokar mikið safn rangra valkosta.

Spurning 1: Hvaða hraða keyrir skiptigáttin þín?Þetta er eina mikilvægasta breytan. 1G SFP tengi þarf gigabit trefjar NIC. 10G SFP+ tengi þarf 10GbE millistykki. 25G SFP28 tengi þarf 25GbE kort. Ekki ofkaupa eða undirkaupa - passa við rofann. Ef þú ert ekki viss um hafnarhraða skaltu skoða yfirlitið okkar yfirGigabit, 2,5G og hraðari Ethernet tengi.

Spurning 2: Hvaða trefjar eru þegar uppsettir?Ef byggingin er hleruð með multimode (venjulega OM3 eða OM4 með aqua jakkum) skaltu kaupa multimode-samhæfan ljóstækni. Ef það er einhleyp-stilling (gulur jakki, 9/125 µm) skaltu kaupa einn-ljóstækni. Að blanda þeim virkar ekki - þvermál kjarna eru líkamlega ósamrýmanleg. Okkareinn-hamur vs multimode fiber guidefer ítarlega yfir þetta.

Spurning 3: Er kerfið þitt með ókeypis PCIe rauf með nægum akreinum?Flest 10G NIC þurfa að minnsta kosti PCIe 2.0 x8 eða PCIe 3.0 x4 rauf. PCIe x1 rauf mun ekki virka. Athugaðu líkamlega lengd rifa, ekki bara fjölda rafbrauta - sum móðurborð hafa x16 líkamlega raufar sem eru tengdir sem x4.

Ef þú getur svarað öllum þremur ertu búinn að þrengja reitinn í handfylli af spilum. Hlutarnir hér að neðan fjalla ítarlega um hverja breytu.

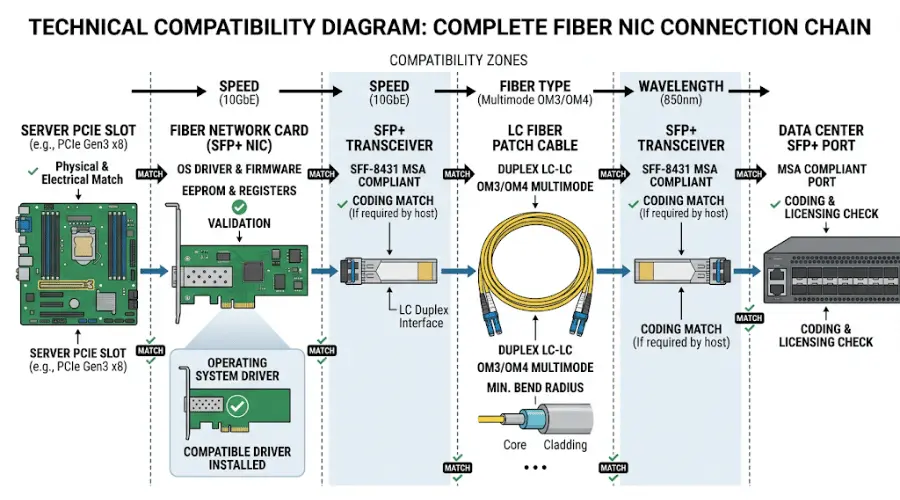

6 forskriftirnar sem ákvarða eindrægni

1. Tengingarhraði: 1G, 10G, 25G og víðar

Trefjar NIC eru byggð í kringum ákveðin hraðaþrep. Kort hannað fyrir 1G SFP getur ekki samið um 10G og 10G SFP+ kort getur ekki keyrt á 25G. Hraðinn er fastur af flísasetti kortsins og gerð mátaraufarinnar. Ethernet millistykki frá Intel sýna þetta skýrt: I350 röðin miðar á 1GbE, X710 röðin miðar á 10GbE með SFP+ og XXV710 röðin miðar á 25GbE með SFP28 - skv.Ethernet vörusafn Intel.

Hagnýta reglan: keyptu fyrir þann hraða sem rofinn þinn keyrir í dag. Ef innviðir þínir eru staðlaðir á 10G er 25G kort sóun á fjárhagsáætlun nema þú hafir ákveðna tímalínu fyrir flutning. Ef umhverfið þitt er nú þegar 25G skaltu ekki líta á 10G sem málamiðlun - þú munt skipta um það innan árs. Fyrir net sem stefna að100G ljósleiðaraleiðslabreytist skipulagssjónarmið enn frekar.

2. Gáttafjöldi: Einfalt-Port vs Dual-Port vs Quad-Port

Hafnatalning er ákvörðun um kostnað og hönnun, ekki afköst. Hver tengi á multi-tengi NIC starfar sjálfstætt.

• Ein-höfn- nægir fyrir upptengil vinnustöðvar eða netþjóni með einum nethluta. Lægsti kostnaður, minnsti orkunotkun, minnsta PCIe fótspor.
• Tvöfalt-tengi- algengasti kosturinn fyrir netþjóna. Virkjar offramboð (virk/biðstaðabilun), sundrun netkerfis (framleiðsluumferð á höfn 1, stjórnun á höfn 2) eða tengisöfnun. Í flestum fyrirtækjauppfærslum er tvískiptur-tengi sjálfgefið.
• Fjórfalt-port- fyrst og fremst fyrir þétta sýndarvæðingarhýsil, eldveggi eða tæki sem þurfa margar einangraðar netslóðir. Krefst fleiri PCIe brauta og myndar meiri hita.

Algeng innkaupamistök: að kaupa tvískipt-gáttarkort fyrir vinnustöð sem mun alltaf nota eina höfn, eða að kaupa eitt-gáttarkort fyrir netþjón sem þarf að endurræsa sex mánuðum síðar. Hugsaðu einu skrefi á undan núverandi kröfum þínum, en ekki tvö.

3. PCIe rauf og líkamleg passa

Trefjar NIC er PCIe tæki. Áður en nokkuð annað, staðfestu þrjár líkamlegar takmarkanir:

• Rauf kynslóð og akreinafjöldi- 10G NIC þarf venjulega PCIe 2.0 x8 eða PCIe 3.0 x4 að lágmarki. ThePCI-SIG forskriftskilgreinir rifastærðir frá x1 til x16. Kort getur farið í stærri rauf (x4 kort passar í x8 rauf) en ekki minni.
• Líkamleg kortalengd- sumir netþjónsgrind samþykkir aðeins lág-snið eða hálf-löng kort. Kort í fullri-hæð og í fullri-lengd passar ekki á 1U rackmount miðlara án þess að skipta um lága-prófíl.
• Hitaúthreinsun- trefjar NIC með hærri höfnafjölda eða hraðari hraða draga meira afl. Í þéttum rekkaþjónum, athugaðu að aðliggjandi raufar séu ekki læst af heatsink kortsins.

Þetta er sú forskrift sem oftast gleymist við kaup á netinu. Kort sem er rafmagnslega fullkomið getur samt verið líkamlega ósamrýmanlegt undirvagninum þínum.

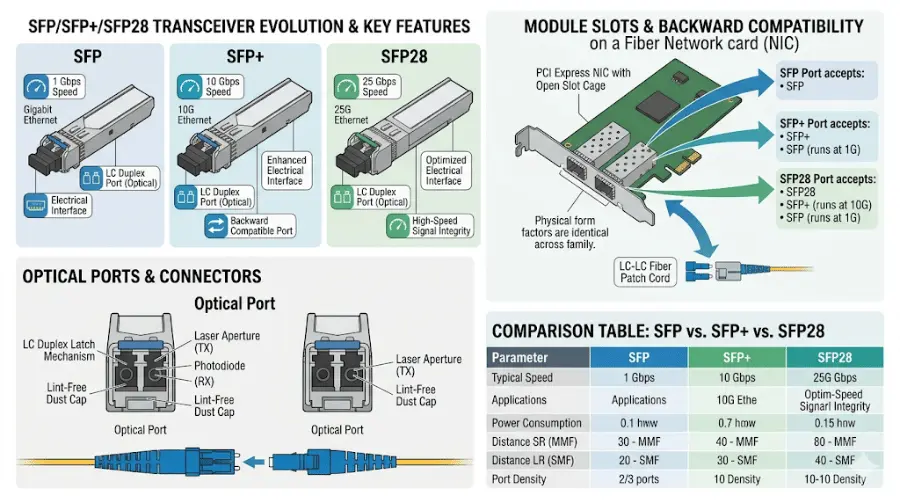

4. Gerð senditækis: SFP, SFP+ og SFP28

Senditækisraufin á kortinu ákvarðar hvaða tengieiningar það tekur við. Þetta er ekki skiptanlegt yfir hraðaþrep:

SFP+ rauf getur tekið við 1G SFP einingu í flestum tilfellum (aftursamhæfi), en SFP rauf getur ekki tekið við 10G SFP+ einingu. SFP28 raufar eru almennt afturábak-samhæfar við SFP+ og SFP. Fyrir dýpri skoðun á því hvernig þessir einingastaðlar tengjast hver öðrum, sjá grein okkar umMunur á SFP mát.

Mikilvægi punkturinn sem margir kaupendur missa af: Einingarauf kortsins, senditækið sem þú setur í og ​​rofatengi á ytri endanum verða allir að starfa á sama hraða og einingagerð. Misræmi hvenær sem er í þeirri keðju þýðir að enginn hlekkur er.

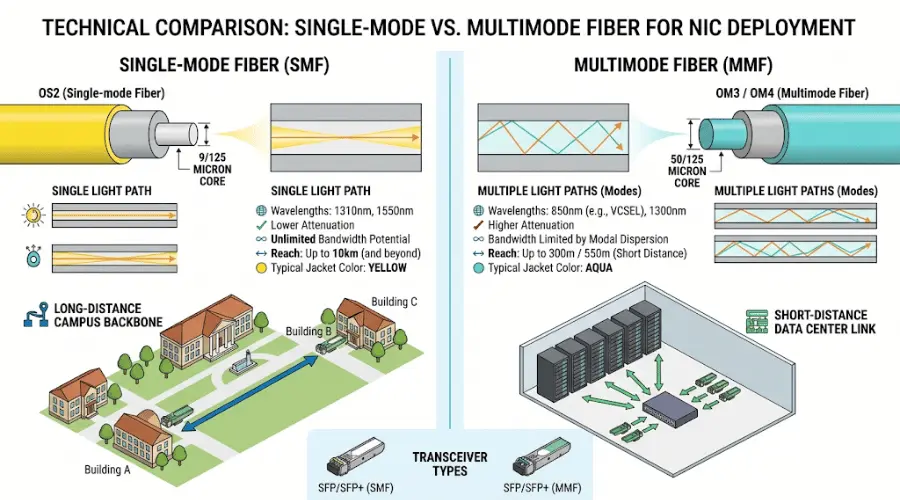

5. Trefjagerð: Einföld-stilling vs fjölstilling

Trefja NIC sjálft er óþekkt fyrir trefjagerð - það er senditækiseiningin sem ákvarðar hvort þú keyrir einn-stillingu eða fjölstillingu. En þú verður að velja réttan ljósleiðara fyrir ljósleiðarann ​​sem þegar er í byggingunni þinni.

• Multimode trefjar(OM3, OM4, OM5) - notað fyrir styttri hlaup, venjulega undir 300–400 metrum við 10G. Minni-ljóstækni. Algengt í{10}}byggingartenglum og línum í gagnaverum. Lærðu meira um sérstakar einkunnir í okkarOM1 til OM5 samanburður.
• Einfaldur-hamur trefjar(OS2, 9/125 µm) - notað fyrir lengri vegalengdir, frá hundruðum metra upp í tugi kílómetra. Ljóstækni með hærri-kostnaði en nauðsynleg fyrir burðarrás háskólasvæðisins og-sambyggingar tengla. Okkarnákvæmur samanburður á stakri-stillingu og fjölstillingunær yfir-viðskipti.

Dýrustu mistökin við uppsetningu á trefjum NIC eru ekki kortið -, það er að kaupa staka-ljósmyndara fyrir fjölstillingarverksmiðju, eða öfugt. Gakktu um kapalbrautina og lestu jakkaprentunina áður en þú pantar senditæki.

6. Samhæfni stýrikerfis, bílstjóra og söluaðila

Trefjar NIC er gagnslaus án starfandi rekla fyrir stýrikerfið þitt. Áður en þú kaupir skaltu staðfesta þessa fjóra hluti:

• Stuðningur við stýrikerfi og ökumenn- athugaðu samhæfisfylki seljanda fyrir nákvæma stýrikerfisútgáfu þína. Windows Server, helstu Linux dreifingar og VMware ESXi eru almennt studdar, en sérstakar kjarnaútgáfur eða hypervisor útgáfur kunna að krefjast sérstakrar reklasmíði.
• Senditæki sölulás- sumir NIC söluaðilar takmarka hvaða vörumerki senditæki virka á kortunum þeirra. Í skjölum Intel fyrir X520 seríuna kemur til dæmis fram að ekki-Intel SFP+ einingar séu ekki studdar sjálfgefið. Cisco heldur á sama hátt asamhæfni fylki senditækisfyrir búnað þess. Að kaupa ljósleiðara frá þriðja aðila til að spara peninga getur leitt til hlekks sem neitar að koma upp.
• Skipta-hliðarsamhæfi- NIC og senditæki verða að semja hreinlega við rofatengi. Athugaðu staðfestan ljósfræðilista skiptasöluaðilans.
• Stuðningur við DAC snúru- fyrir stuttar rekki-til-rekki (undir 5 metrum), getur koparsnúra (DAC) komið í staðinn fyrir optískt senditæki með lægri kostnaði og afli. Ekki styðja öll NIC-tæki DAC. Staðfestu áður en þú pantar.

Ef þú ert að takast á viðalgeng ljósleiðarakerfisvandamál, ósamrýmanleg senditæki eða týndir ökumenn standa fyrir meirihluta "dauðra við komu" miða. Vélbúnaðurinn er sjaldan að kenna.

Trefja NIC Samanburður: Samsvörun hraða, tengi og notkunartilfelli

Taflan hér að neðan kortleggur algengar dreifingarsviðsmyndir við trefjar NIC forskriftirnar sem passa við þær. Notaðu það sem upphafspunkt, staðfestu síðan gegn rofanum og trefjaverksmiðjunni þinni.

Fyrir notendur vinnustöðva sem tengjast samnýttri geymslu eða breyta stórum miðlunarskrám, snertir 10G SFP+ stillingin með einum-tengi á sætinu á milli kostnaðar og frammistöðu. Fyrir netþjóna sem þola ekki niður í miðbæ er tvöfalt-gátt með virkri/biðstöðubilun lágmarks. Til að fá víðtækari skilning á því hvernignetkort virka í mismunandi dreifingarlíkönum, NIC handbókin okkar veitir viðbótarsamhengi.

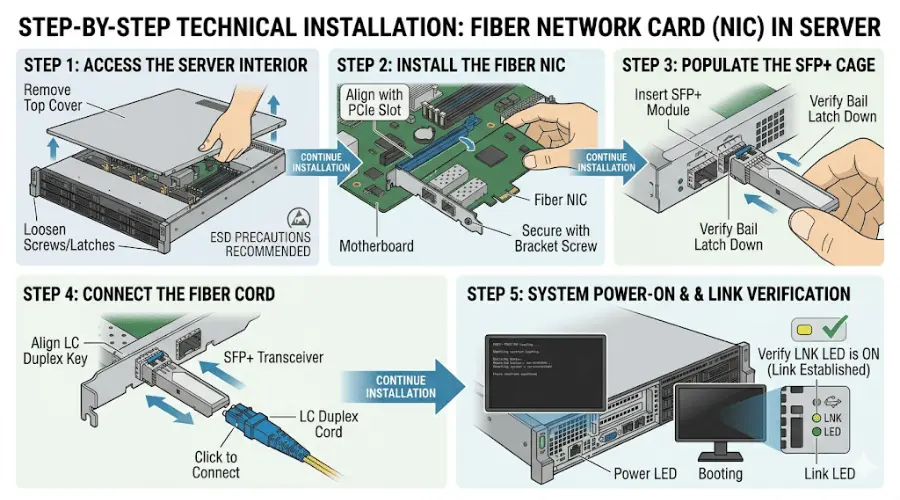

Hvernig á að setja upp ljósleiðarakort: Skref-fyrir-skref

Líkamleg uppsetning er einföld. Þar sem notendur- festast í fyrsta sinn er venjulega staðfesting -uppsetningar - sem staðfestir að kortið, ljósleiðarinn, kapallinn, rofinn og bílstjórinn séu allir sammála.

Skref 1: Undirbúðu kerfið.Slökktu alveg á og taktu rafmagnið úr. Opnaðu undirvagninn og auðkenndu ókeypis PCIe rauf sem passar við akreinarþörf kortsins. Fjarlægðu samsvarandi rifafestingu.

Skref 2: Settu kortið í sæti.Stilltu PCIe tenginu við raufina og þrýstu þétt þar til festiklemman smellur. Festið festingarskrúfuna. Forðastu að snerta gullkantstengið - kyrrstætt og olíur geta valdið snertivandamálum með hléum.

Skref 3: Settu upp senditækið.Þegar kortið situr en slökkt er á straumnum, settu SFP/SFP+/SFP28 eininguna inn í búr kortsins. Stefnumótun skiptir máli - einingar eru lyklar og aðeins settar inn á einn veg. Ekki þvinga það. Tengdu síðan trefjarnarplástur snúratil senditækisins. Gerð tengisins er venjulegaLC tvíhliðafyrir SFP+ og SFP28.

Skref 4: Ræstu og settu upp bílstjórinn.Kveiktu á kerfinu. Stýrikerfið gæti greint NIC sjálfkrafa, en framleiðsluumhverfi ætti að setja upp nýjasta reklapakka seljanda frekar en að treysta á rekla fyrir innhólf. Athugaðu niðurhalssíðu söluaðilans fyrir nákvæma stýrikerfisútgáfu þína.

Skref 5: Staðfestu tengilinn.Staðfestu eftirfarandi í röð:

• NIC birtist í OS tækjastjóranum eða lspci úttakinu.
• Tengilljósið á bæði NIC og rofatengi er virkt.
• Viðmótið sýnir væntanlegan samningshraða.
• Grunntengingarpróf (ping, skráaflutningur eða iperf) stenst.

Ef hlekkurinn kemur ekki upp skaltu ekki gera ráð fyrir að kortið sé gallað. Í raunverulegri dreifingu er bilunarröðin sem þarf að athuga: fyrst samhæfni senditækis, síðan pólun trefja, síðan skipta um tengistillingu, síðan ökumannsútgáfu. Kortið sjálft er ólíklegasti bilunarpunkturinn. Fyrirtengi pólskur gerðir(PC, UPC, APC), ósamræmd enda-andlit geta einnig valdið miklu tapi á innsetningu sem kemur í veg fyrir tengingu-.

5 kostnaðarsöm mistök við innkaup á trefjum NIC

Þetta eru villurnar sem búa til flesta stuðningsmiða og skilasendingar. Hver og einn er hægt að forðast með fimm-mínútna athugun áður en þú kaupir.

Mistök 1: Að kaupa kortið án þess að athuga skiptigáttina.NIC fyrir trefjar starfar ekki í einangrun. Ef þú kaupir 10G SFP+ kort en rofinn þinn hefur aðeins 1G SFP tengi, getur kortið ekki farið niður til að passa. Staðfestu alltaf skiptigáttarhraðann og tegund eininga fyrst.

Mistök 2: Miðað við að allir SFP+ senditæki virki.-læst NIC frá seljanda hafna ógildum einingum. X520 serían frá Intel er vel-þekkt dæmi - þriðju-SFP+ ljósleiðara er læst nema þú beitir lausn á reklum. Athugaðu samhæfnislista NIC söluaðilans, eða keyptu-ljóstæki frá söluaðila til að forðast vandamálið algjörlega.

Mistök 3: Blöndun eins-ljósleiðara með fjölstillingu ljósleiðara.Misræmi í þvermál kjarna (9 µm á móti 50 µm) þýðir ekkert nothæft merki. Þetta hljómar augljóst, en það gerist reglulega þegar ljósleiðara er pantað aðskilið frá snúru. Staðfestu uppsetta trefjagerð þína áður en þú velur senditæki.

Mistök 4: Hunsa líkamlega passa.Staðlað-hæðarfesting passar ekki undir undirvagn með lágu-sniði. Kort í fullri -lengd gæti rekast á drifrými eða loftflæðishlífar á þéttum netþjónum. Mældu laus pláss áður en þú pantar og athugaðu hvort kortið sé sent með lágu-sniði eða hvort það þurfi að kaupa það sérstaklega.

Mistök 5: Sleppa ökumannsathuguninni.NIC án rekla fyrir stýrikerfið þitt er pappírsvigt. Þetta er sérstaklega algengt með nýrri Linux kjarnaútgáfur, FreeBSD eða sérstakar VMware ESXi smíðar. Sæktu ökumanninn af síðu seljanda og staðfestu að stýrikerfisútgáfan þín sé á studdum listanum áður en kortið er sent.

Þegar trefjar NIC er ekki rétta svarið

Trefjar NIC leysa ákveðin vandamál. Þeir eru ekki alhliða uppfærsla. Þú þarft líklega ekki einn ef:

• Allt skiptiumhverfið þitt er kopar RJ45 við 1G og þú hefur engin áform um að breyta.
• Snúrurnar þínar eru undir 30 metrum og þú ert ánægður með 1G eða 2,5G hraða - kopar NIC er ódýrara og einfaldara.
• Kerfið þitt hefur enga tiltæka PCIe rauf, eða eina lausa raufin er x1 sem getur ekki stutt NIC.
• Þú ert að bæta NIC við skjáborð heima fyrir almenna netnotkun - ljósleiðarainnviði heima er sjaldgæft og ónauðsynlegt fyrir vinnuálag neytenda.

Að vera með það á hreinu hvenær trefjar hjálpa ekki er jafn mikilvægt og að vita hvenær það gerir það. Ofeyðsla á optískan innviði fyrir kopar-innbyggt umhverfi eykur flókið án mælanlegra ávinnings.

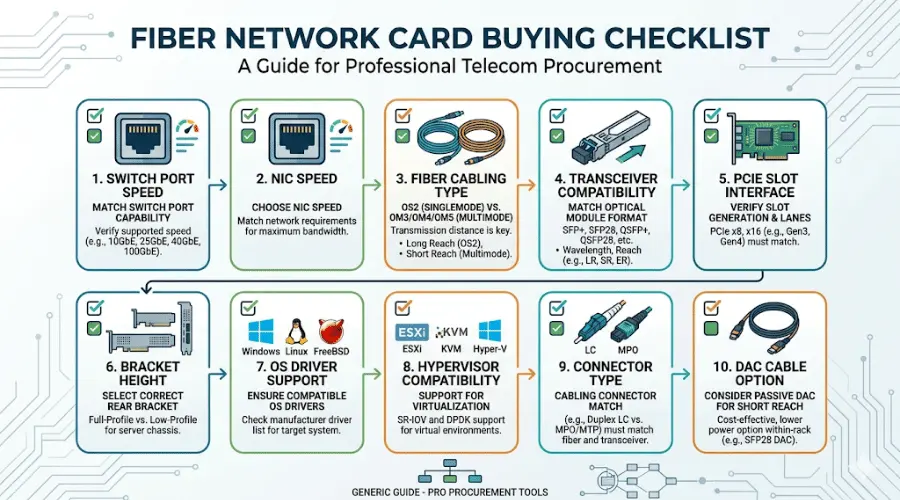

Gátlisti fyrir-samhæfni við kaup

Notaðu þennan gátlista áður en þú pantar. Það tekur minna en tvær mínútur að sannreyna hvern hlut og getur sparað tíma af bilanaleit eða endursendingu.

• Skiptishraða og gerð eininga staðfest (SFP / SFP+ / SFP28)
• NIC hraði samsvarar hraða rofahafnar
• Uppsett trefjagerð auðkennd (einn-hamur eða multimode, OM bekk)
• Senditæki passar bæði NIC söluaðila samhæfni lista og trefjagerð
• Myndun PCIe raufa, akreinarfjöldi og líkamleg lengd staðfest
• Hæð krappi passar við undirvagn (full-hæð eða lág-snið)
• Stýrikerfisútgáfa og framboð á reklum staðfest á stuðningssíðu seljanda
• Hypervisor samhæfni staðfest ef við á (ESXi, Hyper-V, Proxmox)
• Gerð tengis staðfest - venjulega LC fyrir SFP+/SFP28,SCfyrir sumar 1G SFP einingar
• DAC snúruvalkostur metinn fyrir stuttar innan-rekkitengingar

Þessi listi er fenginn af bilunarmynstrinum sem koma oftast fram í raunverulegum dreifingum. Ef hver hlutur skráir sig mun kortið nánast örugglega virka við fyrstu ræsingu.

Algengar spurningar

Hver er munurinn á ljósleiðarakorti og SFP netkorti?

SFP netkort er tegund ljósleiðaranetskorts. Hugtakið „SFP-kort“ leggur áherslu á tengjanlegt sendiviðmót, á meðan „trefjanetkort“ er víðtækari flokkur sem inniheldur bæði fasta-ljósmyndara og einingahönnun. Í reynd nota flestir nútíma trefjar NIC SFP, SFP+ eða SFP28 einingar.

Get ég notað trefjar NIC í PCIe x8 rauf ef kortið þarf aðeins x4?

Já. PCIe er áfram-samhæft við stærri raufar. x4 kort virkar í x8 eða x16 rauf - það mun aðeins nota þær brautir sem það þarf. Hið gagnstæða virkar ekki: x8 kort passar ekki í x4 rauf.

Mun einhver SFP+ eining virka í hvaða 10G trefja NIC sem er?

Nei. Margir NIC-framleiðendur halda viðurkenndum sendiviðtakalista og geta lokað á óþekktar einingar á ökumannsstigi. Intel og Mellanox/NVIDIA eru þekkt fyrir þetta. Athugaðu alltaf samhæfnisskjöl NIC söluaðilans áður en þú kaupir þriðju-ljóstæki.

Þarf ég staka-stillingu eða fjölstillingu trefjar fyrir 10G tengingu?

Hvort tveggja getur stutt 10G. Það sem ræður úrslitum er fjarlægð og núverandi innviðir. Multimode (OM3/OM4) er staðall fyrir keyrslur allt að 300–400 metra innan byggingar. Einföld-stilling (OS2) er nauðsynleg fyrir lengri háskólasvæði eða tengla á milli-bygginga. Veldu byggt á því sem er þegar uppsett - okkarOM3 vs OM4 leiðarvísirfjallar um stuttan-muninn.

Er tvískiptur-tengi alltaf betri en ein-gátt?

Tvöfalt-gátt veitir meiri sveigjanleika, en eitt-gátt er oft rétti kosturinn fyrir vinnustöðvar eða ó-mikilvæga tengla þar sem kostnaður og einfaldleiki skipta meira máli en offramboð. Kauptu tvöfalt-gátt þegar þú þarft bilun, tengisöfnun eða netskiptingu.

Get ég notað DAC snúru í stað ljósleiðara senditækis og plástursnúru?

Fyrir stuttar vegalengdir (venjulega 1–5 metrar innan sama rekki eða aðliggjandi rekki) kemur DAC snúra í stað bæði senditækisins og trefjasnúrunnar með lægri kostnaði og minni orkunotkun. Gakktu úr skugga um að NIC og rofi styður báðar óvirkar DAC snúrur á markhraða þínum.

Hvaða tengitegund nota flestir trefjar NIC?

Flestir SFP+ og SFP28 senditæki nota LC tvíhliða tengi. Sumar eldri 1G SFP einingar kunna að nota SC tengi. Áður en þú keyrir snúruna skaltu staðfestagerð tengiskrafist er af tilteknu senditæki þínu.
