Hvernig á að nota trefjastökkara: Leiðbeiningar um uppsetningu, þrif og bilanaleit|EVOLUX

Trefjastökkvari - einnig kallaður aljósleiðarasnúra- er stuttur, tengdur ljósleiðarasnúra sem notaður er til að tengja búnaðartengi, plástraplötur og dreifigrindur. Það virðist einfalt að setja upp einn: Stingdu báða endana í, haltu áfram. En allir sem hafa rakið óhreint tengi í gegnum þrjá rekki klukkan 02:00 vita að raunveruleg vinna á sér stað fyrir og eftir innstunguna.

Að velja ranga tengitegund, sleppa skoðun, þvinga kröftug beygju á bak við skáphurð eða gleyma að merkja báða endana - eitthvað af þessu breytir fimm-mínútna plástri í klukkutíma-langt bilanaleitarverk. Þessi leiðarvísir fer í gegnum allt ferlið: að velja rétta jumper, undirbúa og þrífa endahliðarnar, leiða og tengja snúruna og staðfesta tengilinn eftir það.

Hvað er trefjastökkvari?

Ljósleiðarastökkvari er verksmiðju-tengdur ljósleiðari með tengjum á báðum endum. Það veitir sveigjanlega, færanlega tengingu milli nettækja, búnaðartengja og pjatlainnviða eins ogODF og plásturspjöld.

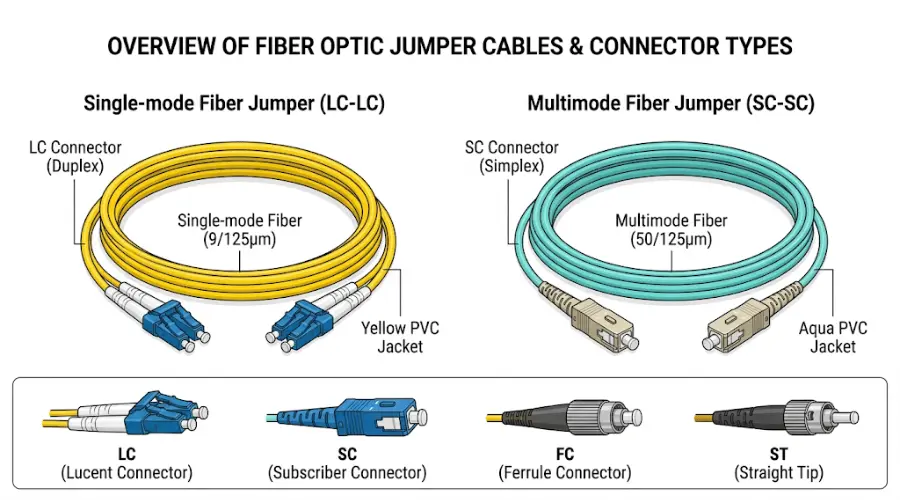

Algengar tengifjölskyldur eru maLC, SC, FC, ogST. Patch snúrur koma í stakri-stillingu og fjölstillingu útgáfum og íeinfalt eða tvíhliðaframkvæmdir eftir notkun.

Fiber Jumper vs Patch Cord: Er munur?

Í reynd vísa „trefjastökkvari“ og „snúra fyrir ljósleiðara“ til sömu vöru. Báðir lýsa tengisnúru sem notaður er fyrir sveigjanlega sjónplástur. Hugtökin eru mismunandi eftir svæðum og óskum söluaðila, en aðgerðin er eins. Skyld en önnur vara ertrefjar pigtail, sem er með tengi aðeins á öðrum endanum og er venjulega tengt við stofnsnúru frekar en að nota til að fjarlægja.

Hvernig á að velja rétta trefjastökkvarann

Með því að velja rétta jumperinn áður en þú opnar pokann kemur í veg fyrir algengustu uppsetningarmistökin. Það eru fjórar ákvarðanir sem þarf að taka: gerð tengis, gerð trefja, gerð kapals og lengd.

Passaðu tengigerðina við höfnina

Athugaðu líkamlega viðmótið á báðum endapunktum. Ef búnaðurinn notar LC-tengi skaltu notaLC trefjastökkvari. Ef spjaldhliðin er SC, notaðu anSC plástursnúra. Ekki þvinga tengi inn í misjafnt millistykki - það gæti setið að hluta en það mun valda tapi og hætta á að skemma ferrul eða port.

Í mikilli-þéttleika gagnaverumhverfis er LC allsráðandi vegna þess að hann er lítill. SC og FC eru áfram algeng í fjarskiptaskápum og eldri uppsetningum. Fyrir há-trefjafjölda-fjölda stofntenginga,MPO/MTP tengieru sífellt staðlaðari.

Einnig gaum aðtengipólskur gerð - PC, UPC eða APC. APC tengi (hyrnt líkamleg snerting, venjulega með grænu ferrule stígvél) verður að passa við annað APC tengi. Að tengja APC við UPC veldur miklu ávöxtunartapi og lélegum merkjagæðum. Þetta er eitt það ósamræmi sem oftast gleymist í uppsetningum á vettvangi.

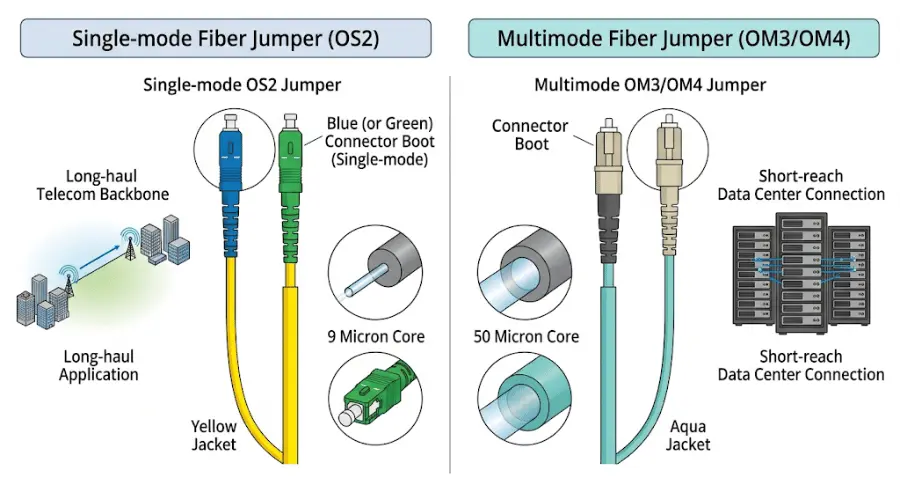

Einföld-stilling vs fjölstilling: Passaðu trefjagerðina við hlekkinn

Gerð stökkvarans verður að passa við kerfið sem hann tengist. Aeinfaldur-hamur trefjarjumper á multimode hlekk - eða öfugt - skapar mikla dempun og óáreiðanlega sendingu. Misræmi í þvermál kjarna getur eitt og sér valdið nokkrum dB tapi á hverjum tengipunkti.

Fljótleg sjónræn athugun hjálpar: Snúrur í stakri-stillingu nota venjulega gula jakka með bláum eða grænum stígvélum, en fjölstillingarsnúrur eru appelsínugular (OM1/OM2) eða vatnslitar (OM3/OM4). Hins vegar skaltu alltaf staðfesta kapalmerkinguna frekar en að treysta á lit eingöngu, sérstaklega hjá ó-stöðluðum söluaðilum.

Simplex vs Duplex, og að velja rétta lengd

A simplex jumperber eina trefjar og er notað þar sem aðeins þarf eina ljósleiðara -, til dæmis, eftirlitstæki eða ákveðnar PON-tengingar. Tvíhliða jumper parar tvær trefjar fyrir aðskildar sendingar- og móttökuleiðir, sem er staðlað uppsetning fyrir flestar Ethernet- og senditækistengingar.

Lengdarval skiptir meira máli en margir uppsetningaraðilar gera sér grein fyrir. Of stuttur stökkvari þvingar snúruna inn í þvingaðan slóð, á hættu á að toga í tengið og gæti brotið gegn beygjuradíusmörkum aftan á plásturspjaldinu. Stökkvi sem er allt of langur skapar slaka stjórnunarvandamál - umfram trefjar sem eru þéttar í lykkju fyrir aftan rekkispjaldið er algeng uppspretta falins stórbeygjutaps. Mældu raunverulega leiðarleiðina og bættu við litlu þjónustuframlegð, en forðastu að vera sjálfgefið að "lengsta í kassanum."

Verksmiðju-Lokað á móti sviði-fágað

Fyrir staðlaða plástra bjóða-verksmiðjulokaðir stökkvarar upp á samkvæmari útlitsrúmfræði og minna innsetningartap samanborið við flatar-slípaðar samsetningar. Lokun reits á sinn stað - sérstaklega íatburðarás fyrir hraðtengi eða samruna splicingþar sem þörf er á sérsniðnum lengdum á -síðuna - en verksmiðjusnúra er öruggari sjálfgefið þegar venjuleg lengd virkar.

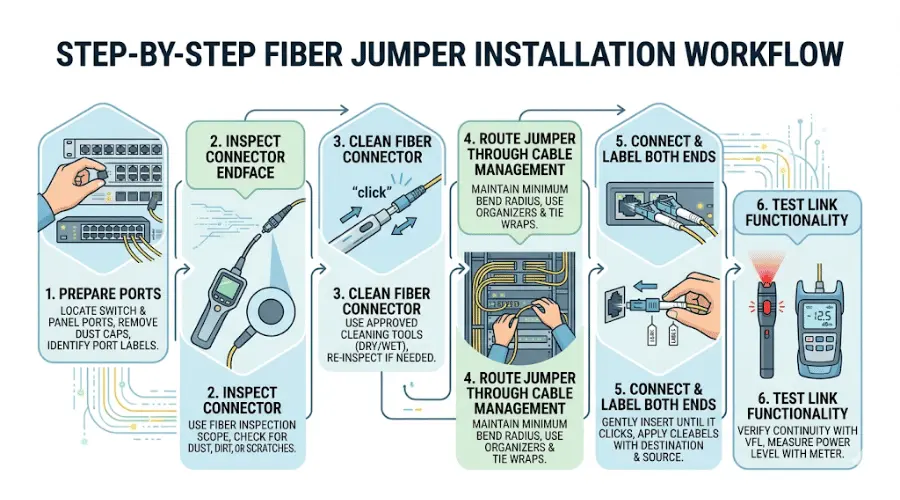

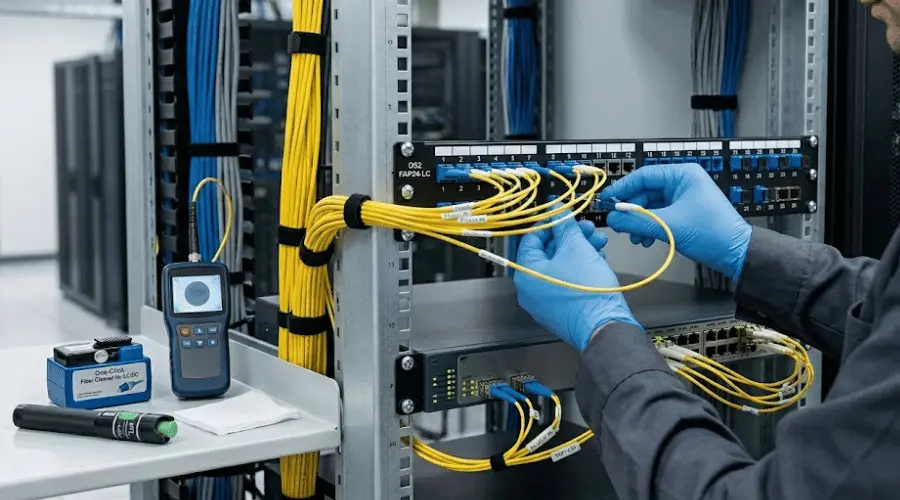

Hvernig á að setja upp trefjastökkara skref fyrir skref

Skref 1: Undirbúðu þig áður en þú snertir snúruna

Staðfestu báða endapunktana áður en þú dregur jumperinn úr töskunni. Finndu nákvæmlega tengið á hvorri hlið, staðfestu tengigerðina og pússaðu og staðfestu að trefjartegundin passi við tengilinn. Undirbúðu merkimiðana þína fyrirfram - skrifaðu þá eftir að plásturinn er tengdur, á meðan þú hallar þér inn í troðfullan rekki, er þegar merkingu er sleppt.

Ef löggilding er hluti af starfsumfanginu skaltu láta sviðsetja verkfærin þín: sjónbilunarstaðsetningartæki (VFL), skoðunarsmásjá fyrir tengi, -öruggar hreinsiefni fyrir trefjar og prófunarbúnað eins og ljóstapprófunarsett (OLTS) eða ljósaflmæli og ljósgjafa. TheLjósleiðarafélag (FOA)veitir nákvæmar leiðbeiningar um vottunarprófunaraðferðir og verkfæralista sem mælt er með.

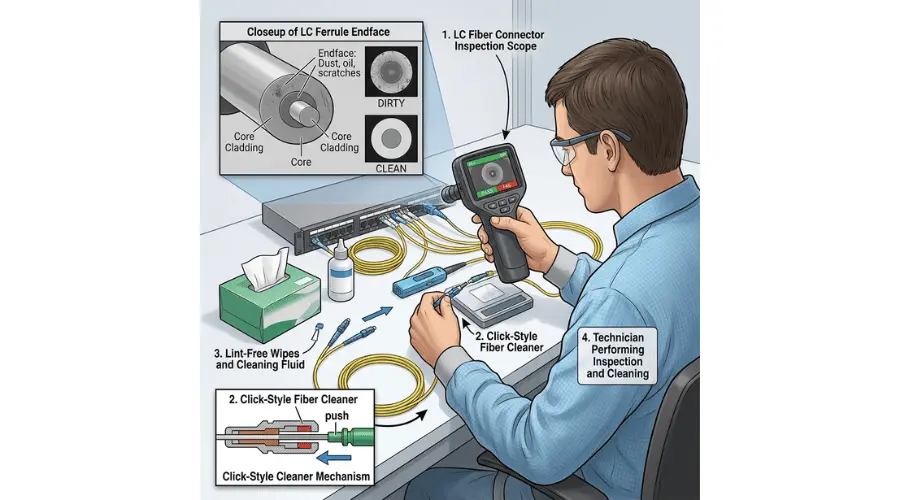

Skref 2: Skoðaðu og hreinsaðu áður en þú tengir

Þetta er einna áhrifamesta skrefið og það sem oftast er sleppt. Tengimengun - ryk, olíur og leifar frá meðhöndlun - er almennt viðurkennt í iðnaðinum sem leiðandi orsök bilana í trefjatengingum og prófunarbilunum. Jafnvel nýtt tengi beint úr lokuðum poka getur borið agnir sem valda mælanlegu tapi eða endurspeglun-.

Rétt venja er: Skoðaðu endaflötinn með stækkun, hreinsaðu ef einhver mengun er sýnileg, skoðaðu síðan aftur til að staðfesta að yfirborðið sé tært. Hreinsaðu báða samsvarandi fleti - með því að stinga óhreinu tengi í hreint millistykki mengar millistykkið og næsta tengi sem er tengt við þann millistykki erfir vandamálið.

Notaðu hreinsiverkfæri sem eru sérstaklega hönnuð fyrir trefjatengi: þurrþurrkur, smelli-hreinsiefni eða ló-lausar þurrkur með viðeigandi leysi fyrir þrjóskar leifar. Ekki nota þjappað loftdósir sem ætlaðar eru fyrir rafeindatækni - þær geta sett drifefnisleifar á endahliðina. Fyrir nánari hreinsunaraðferðir, sjá okkarLeiðbeiningar um viðhald og þrif á trefjatengjum.

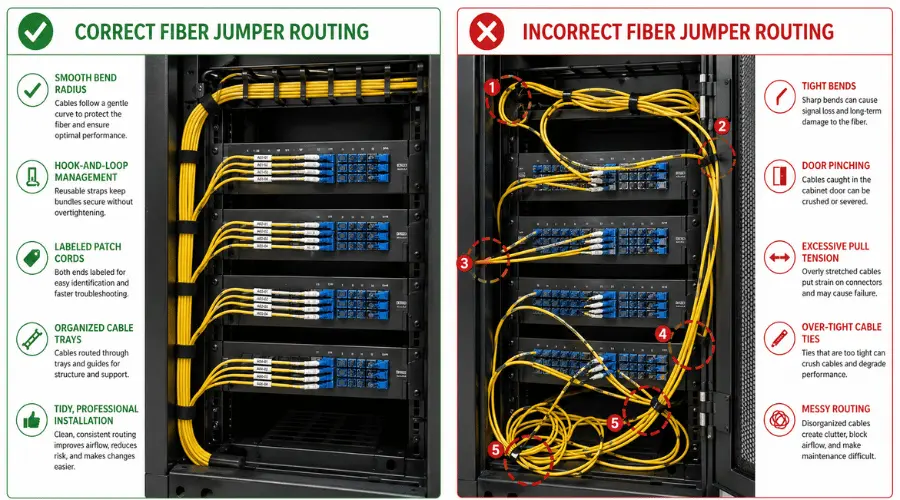

Skref 3: Beindu Jumper rétt

Beindu tengibúnaðinum í gegnum tilgreinda snúrustjórnun - lárétta bakka, lóðrétta rásir eða spjaldstýringar - frekar en að sleppa honum yfir opið rekkarými. Léleg leið er þar sem mörg „óútskýrð“ frammistöðuvandamál eiga uppruna sinn.

Fylgstu með þessum sérstöku hættum:

• Klípa á skáphurð:Stökkvi sem er beint yfir lömpunkt getur kramið í hvert sinn sem hurðin lokar. Þetta er ein algengasta sviðs-tjónasviðið í lokuðum skápum.
• Straum beygjuradíus:Sérhver plástursnúra hefur lágmarksbeygjuradíus sem framleiðandi tilgreinir, venjulega 10–15 sinnum ytra þvermál snúrunnar fyrir venjulegar 2,0 mm eða 3,0 mm snúra. Beygja þéttari en þessi mörk eykur dempun og getur varanlega skemmt trefjarnar. SamkvæmtIEC 61753og tengdum stöðlum, er sjónvirkni prófuð við tilgreind beygjuskilyrði og umfram þá ógildir þessar frammistöðuábyrgðir.
• Of mikill togkraftur:Ef stökkvarinn nær ekki þægilega til er svarið lengri stökkvari - sem togar ekki harðar. Spenna á tenginu getur valdið því að ferrúlan misstillist í millistykkinu eða ör-sprungur trefjarinn.
• Of-þungt búnt:Kapalbönd sem fest eru þétt um hóp af plástursnúrum líta út fyrir að vera skipulögð en geta valdið punkta-makróbeygjutapi. Notaðu króka--og-lykkja í staðinn og láttu einstaka snúra hreyfast. Fyrir meira um kapalstjórnunaraðferðir, sjá grein okkar umstjórnunaraðferðir fyrir ljósleiðarastökkvara.

Skref 4: Tengdu og merktu báða endana

Settu tengið beint í millistykkið þar til það smellur eða læsist. Ekki snúa kapalhlutanum til að festa tengið - snúðu aðeins tengihúsinu ef viðmótshönnunin krefst þess (eins og með FC bayonet-tengi). Þegar þú hefur sest skaltu togaðu rólega til að staðfesta að það sé læst.

Merktu síðan strax við báða endana. Í beinni gagnaveraröð eða fjarskiptaskáp er ómerktur jumper ábyrgð. Sérhver MAC-aðgerð (færa, bæta við, breyta) sem snertir ómerkta snúrur á á hættu að draga ranga tengingu. Samræmt merkingarkerfi - sem samsvarar gáttaauðkennum, hringrásartilvísunum eða kapalnúmerum á báðum endum - borgar sig í fyrsta skipti sem einhver þarf að rekja ljósleiðara án VFL.

Skref 5: Prófaðu og staðfestu hlekkinn

Ekki gera ráð fyrir að hlekkurinn sé góður vegna þess að tengið smellti. Að minnsta kosti, staðfestu samfellu með VFL eða sýnilegum ljósgjafa til að staðfesta að trefjaleiðin sé rétt og órofin. Til að sannprófa tap, notaðu OLTS sem er stillt fyrir rétta bylgjulengd og trefjagerð.

OTDR prófun veitir viðbótarupplýsingar um tengitapið - tengitap, endurspeglun tengis og fjarlægð til bilana - en krefst þjálfaðrar túlkunar og er venjulega notað fyrir stofnkapla og uppsetta verksmiðju frekar en stutta stökkva. FOA mælir með því að OTDR próf séu framkvæmd af starfsfólki sem skilur búnaðinn og getur túlkað ummerkin rétt. Fyrir stutta hoppara er innsetningartappróf með aflmæli venjulega hraðvirkasta og viðeigandi sannprófunaraðferðin.

Algeng Fiber Jumper mistök og hvernig á að forðast þau

Eftir margra ára dreifingu á vettvangi birtast ákveðin mistök aftur og aftur. Hér eru þær sem valda mestri endurvinnslu:

Rangt val á jumper.

Tengi misræmi, röng pólskur tegund (APC í UPC) eða röng trefjagerð. Þetta gerist venjulega þegar varahlutum er gripið úr blönduðu tunnu án þess að athuga merkingar. Merktu vöruna þína.

Sleppir skoðun vegna þess að tengið lítur út fyrir að vera hreint.

Rykhetta er ekki innsigli - það dregur úr váhrifum en ábyrgist ekki hreint framhlið. Agnir sem eru ósýnilegar með berum augum eru nóg til að valda mælanlegu tapi á innsetningu. Skoðaðu alltaf á smásjástigi.

Flýtileiðir til leiðar.

Með því að keyra hjólhögg á ská yfir grindarop eða undir upphækkuðum gólfflísum „bara í bili“ skapar það hættu á hrakfari, klemmuhættu og slóð sem enginn skráir. Tímabundnar leiðir verða að varanlegum uppsetningum furðu hratt.

Engir merkimiðar.

Í spjaldi með 48 eða 96 LC tengi, að finna ómerktan jumper með prufu-og-villu þýðir að trufla þjónustu í beinni. Merking tekur nokkrar sekúndur; bilunin sem það kemur í veg fyrir getur tekið tíma að leysa.

Endurnotkun á sýnilega skemmdum snúrum.

Ef tengihylsan sýnir rispur við skoðun, eða kapalhúðin er með álagsmerkjum, beygjum eða muldum hlutum skaltu skipta um stökkvarann. Kostnaður við nýjan plásturssnúru er léttvægur miðað við kostnað við hlé á bilunum sem erfitt er að endurskapa og greina.

Fiber Jumper bilanaleit

Þegar hlekkur kemur ekki upp eftir plástur - eða sýnir meira tap en búist var við, - skaltu vinna í gegnum þessar athuganir áður en þú ferð yfir í háþróaða prófun. Fyrir víðtækari útlit á ljósleiðaragreiningu, sjá okkarLeiðbeiningar um bilanaleit með ljósleiðara.

Staðfestu auðkenni hafnar.

Staðfestu að báðir endar séu tengdir í réttar tengi. Í háum-þéttleikaplötum er auðvelt að vera í einni stöðu, sérstaklega með LC tvíhliða tengjum sem sitja þétt saman.

Athugaðu forskriftir jumper.

Gakktu úr skugga um að tengigerð, pólskur og trefjarstilling passi við það sem tengilinn þarfnast. Einn-hamstökkvari í fjölstillingartengli (eða öfugt) mun ekki virka á áreiðanlegan hátt, jafnvel þó að tengin passi líkamlega.

Skoðaðu og hreinsaðu.

Fjarlægðu tengið, skoðaðu endann, hreinsaðu það, skoðaðu aftur og tengdu aftur. Ef millistykkið sjálft gæti verið mengað, hreinsaðu líka hol millistykkisins.

Athugaðu leiðina.

Leitaðu að kröppum beygjum, klemmupunktum eða spennu meðfram snúruleiðinni. Stökkvi sem er dreginn stífur á milli tveggja rekka getur tæknilega náð, en álagið getur valdið nægu míkróbeygjutapi til að rýra jaðartengil.

Skiptu um jumper.

Ef ofangreindar athuganir leysa ekki vandamálið skaltu skipta um jumper fyrir þekkta-góða vara. Þetta er hraðari en langvarandi greining á hugsanlega gölluðum snúru, og það staðfestir strax eða útilokar stökkvarann ​​sem orsökina.

Öryggisáminning:Horfðu aldrei beint í rafmagnstengi eða millistykki. Innrautt leysiljós sem notað er í fjarskiptakerfum er ósýnilegt en getur valdið augnskaða. Ef þú þarft að skoða tengi á lifandi hlekk skaltu nota skoðunarsmásjá sem er hönnuð til notkunar í-þjónustu eða ganga úr skugga um að fjar-sendirinn sé óvirkur fyrst.

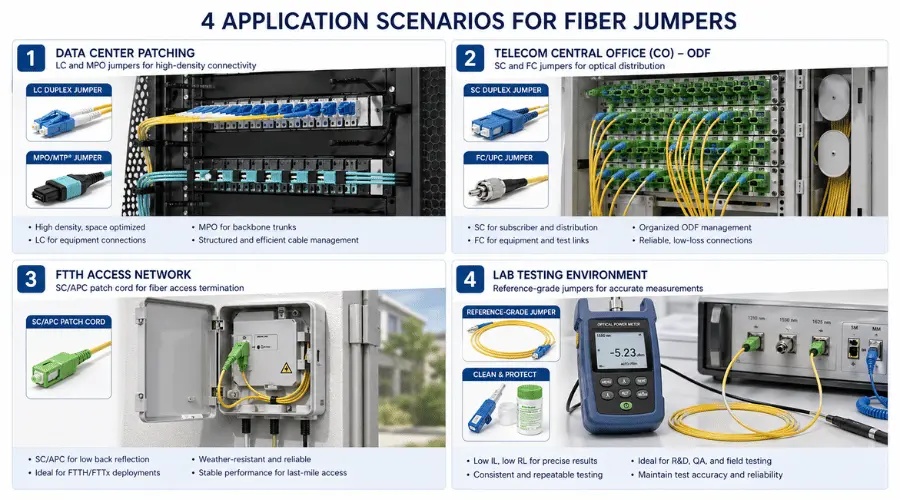

Þar sem trefjastökkvarar eru notaðir: Umsóknarsviðsmyndir

Sama varan gegnir mismunandi hlutverkum eftir umhverfinu:

Lagfæring gagnavera.

Ígagnaver með mikilli-þéttleika, LC og MPO jumpers tengja rofa við skipulögð kapalkerfi. Þéttleiki knýr þörfina fyrir lítil-form-tengi, nákvæma kapalstjórnun og hraðvirkar MAC-aðgerðir. Uniboot LC plástursnúrur draga úr kapalrúmmáli með því að sameina báðar trefjarnar í einn jakka.

Miðstöð fjarskipta og ODF.

Í fjarskiptaumhverfi tengja jumpers virkan búnað viðljósdreifingarrammar. SC- og FC-tengi eru áfram algeng hér og jumpers gætu verið á sínum stað í mörg ár - sem gerir upphafsgæði og merkingar sérstaklega mikilvægar.

FTTH og aðgangsnet.

Í ljósleiðara-til--heima, tengja plástrasnúrur splittera við dreifiborð ogtengikassatil áskrifendabúnaðar. SC/APC er ríkjandi tengitegund í flestum PON arkitektúrum vegna lágs ávöxtunartaps.

Prófunar- og rannsóknarstofuumhverfi.

Viðmiðunar-einkunnarstökkvar með þekktum tapsgildum eru notaðir sem prófunarleiðir í rannsóknarstofuuppsetningum og vottunarverkflæði. Venjulega er farið varlega með þetta og geymt með hlífðarhettum eftir hverja notkun.

Algengar spurningar

Er hægt að blanda saman stakri-stillingu og fjölstillingu trefjastökkum á sama hlekk?

Nei. Blöndun trefjategunda á einni ljósleið veldur misræmi í þvermál kjarna (9 µm á móti 50 µm) sem veldur verulegu tapi. Stökkvarinn verður að passa við trefjagerð kerfisins sem hann tengist. Fyrir nákvæman samanburð, sjá leiðbeiningar okkar umstakur-hamur vs multimode trefjar.

Hversu oft ætti að þrífa trefjatengi?

Það er engin alhliða þrifáætlun. Áreiðanleg aðferð er að skoða fyrir hverja tengingu eða prófun og þrífa hvenær sem mengun er sýnileg. Í umhverfi þar sem ryk er mikið eða tíðar plástraaðgerðir gætu tengin þurft að þrífa oftar. Meginreglan er skoðunar-drifin, ekki dagatals-drifin.

Hvað gerist ef trefjastökkvari er beygður of þétt?

Ef farið er yfir lágmarksbeygjuradíus veldur aukinni dempun vegna stórbeygju - ljóss sleppur úr kjarnanum við beygjupunktinn. Í alvarlegum tilfellum getur trefjar sjálfir sprungið. Sértæk mörk eru háð hönnun plástursnúrunnar og eru tilgreind á gagnablaði framleiðanda, en almenn viðmið er að beygja aldrei þéttara en 10 sinnum ytra þvermál snúrunnar við álag.

Hversu langur ætti trefjastökkvari að vera?

Mældu raunverulega leiðarleiðina milli endapunktanna tveggja, þar með talið lóðrétta hlaupa, lárétta bakka og hvers kyns þjónustulykkjur, bættu síðan við lítilli spássíu (venjulega 0,3–0,5 m). Forðastu þá vana að panta alltaf jafnlangan - 3 m stökk fyrir 1 m braut skapar óþarfa slaka sem þarf að stjórna á meðan 1 m stökkvari fyrir 1,5 m braut skapar brot á álagi og beygjuradíus.

Get ég blandað APC og UPC tengi?

Nei. APC (hyrndur líkamlegur snerting) og UPC (ultra Physical Contact) tengi hafa mismunandi rúmfræði endaflatar - 8 gráðu horn miðað við flatt - og eru líkamlega ósamrýmanleg þegar þau eru tengd saman. Að tengja APC við UPC leiðir til mikils innsetningartaps, mikils ávöxtunartaps og hugsanlegs skemmda á báðum flötum ferrulsins. Alltaf að para APC við APC og UPC við UPC. Lærðu meira í okkarleiðbeiningar um PC, UPC og APC pólskur tegundir.

Hver er munurinn á trefja pigtail og plástur snúru?

A trefjar pigtailer með tengi á öðrum endanum og berum trefjum á hinum, hannað til að vera samruna-við stofnsnúru. Plástursnúra er með tengjum á báðum endum og er notuð til að fjarlægja tengingar. Þær þjóna mismunandi hlutverkum í kaðallararkitektúrnum: snæringar eru hálf-varanlegar samtengingar-í-tengibreytingar, á meðan plástursnúrur eru sveigjanlegir, sviðs-breytanlegir hlekkir.
