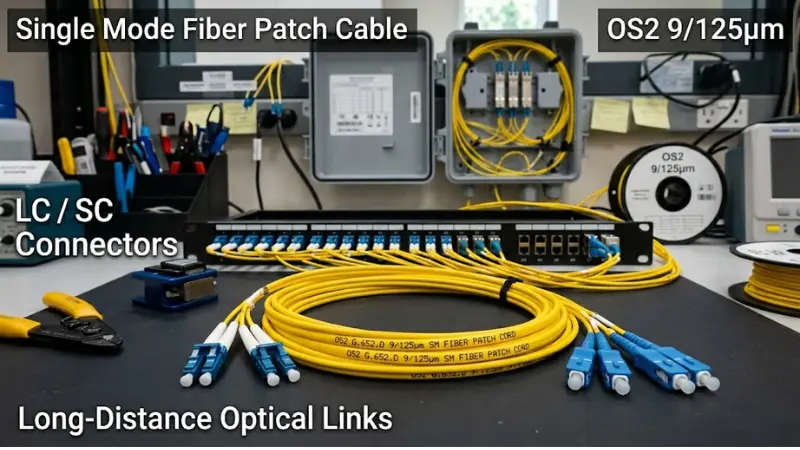

Single Mode Fiber Patch Cable: Tegundir, tengi og valleiðbeiningar

Einhams ljósleiðaravæðingarsnúra er einn mest notaði ljósleiðaríhluturinn í fjarskiptanetum, gagnaverum, FTTH kerfum, burðarrásum fyrirtækja og -ljóstenglum í langa fjarlægð. Hann er byggður í kringum þröngan 9/125µm glerkjarna og ber leysiljós á einni sjónbraut, sem gerir merki kleift að ferðast lengri vegalengdir með minni dempun og minni röskun en fjölstillingar.

Hvort sem þú ert að tilgreina snúrur fyrir nýja byggingu gagnavera, uppfæra FTTH dreifiskáp eða skipta um plástursnúrur í miðstöðvar fjarskipta, þá þarf meira en að velja lengd og tengi. Þú þarft að passa trefjagerð, tengiviðmót, pólsku gerð, jakkaeinkunn og sjónræna frammistöðu við senditækið þitt, tengikostnaðaráætlun og uppsetningarumhverfi.

Þessi leiðarvísir fjallar um grundvallaratriði einhams ljósleiðarasnúrra - hvernig þeir virka, hvernig þeir eru í samanburði við multimode trefjar, helstu gerðir sem eru í boði, hvar þær eru notaðar og hagnýtt skref-fyrir-skref til að velja rétta kapalinn fyrir verkefnið þitt.

Hvað er einhamur trefjaplástrasnúra?

Einhams ljósleiðarasnúra -, einnig kölluð einstillingarsnúra eða einhams trefjarstökkvari - er for-lokaður ljósleiðari með tengjum á öðrum eða báðum endum. Það tengir sjónbúnað eins og rofa, senditæki, plásturspjöld, ODF ramma, miðlunarbreyta, splittera og tengikassa.

Flestar stakar plástrasnúrur nota 9/125 µm trefjar, þar sem fyrsta talan vísar til kjarnaþvermáls (u.þ.b. 9 míkron) og sú seinni vísar til 125 míkróna klæðningarinnar. SamkvæmtLjósleiðarafélag (FOA), singlemode trefjar á 9/125 míkron er almennt tengdur við 1310nm og 1550nm bylgjulengdir - tveir aðal rekstrargluggarnir fyrir langa- sjónsamskipti.

Ólíkt magntrefjarstreng sem er settur í gegnum leiðslur og endar á staðnum, aljósleiðarasnúrakemur tilbúið til að stinga í samband. Þetta gerir það að stöðluðu tengiaðferðinni í tækjaherbergjum, gagnaverum, FTTH dreifiboxum, prófunarbekkjum og fjarskiptaskápum.

Plástrasnúrur í stakri stillingu eru venjulega gular-hjúpaðar í plástraumhverfi innandyra, en litur jakkans einn og sér ætti aldrei að vera eina leiðin til að bera kennsl á kapal. Staðfestu alltaf prentaða jakkamerkið, trefjategundarheiti, tengigerð og pússunarforskrift fyrir uppsetningu.

Hvernig virkar einhamur trefjaplástrasnúra?

Einhamur ljósleiðarastrengur leiðir leysiljós í gegnum mjög þröngan glerkjarna. Vegna þess að þvermál kjarna er lítið - u.þ.b. 8,6 til 9,5 míkron skv.ITU-T G.652forskriftir - ljósið dreifist í meginatriðum í einum ham. Þetta útilokar mótaldreifingu, sem er aðalfjarlægð-takmarkandi þáttur í multimode trefjum, og leyfir hreinni merkjasendingu yfir tugi eða jafnvel hundruð kílómetra.

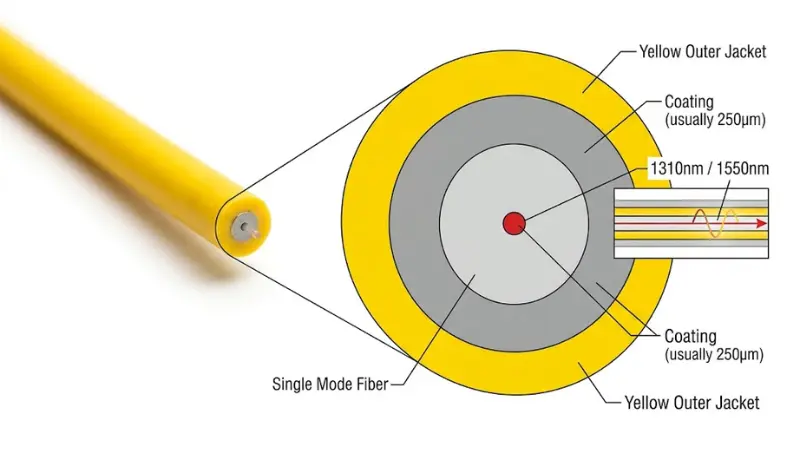

Trefjauppbyggingin samanstendur af tveimur ljóslögum: kjarnanum, sem er miðlægi glerbrautin þar sem ljósmerkið ferðast, og klæðningin, nærliggjandi glerlag með lægri brotstuðul sem takmarkar ljós inni í kjarnanum með heildar innri endurspeglun.

Einhams trefjar eru fínstilltir fyrir notkun á 1310nm og 1550nm. 1310nm glugginn býður upp á nær-núll litadreifingu fyrir staðlaða G.652 trefjar, en 1550nm glugginn veitir minnstu dempunina - venjulega um 0,2 dB/km fyrir nútíma G.652.D trefjar. Þessir eiginleikar gera einstillingu trefjar að grunni næstum allra langlínu- og neðanjarðarlestraneta.

Í raunverulegri dreifingu virkar plástursnúran ekki í einangrun. Frammistaða þess fer eftir sjónræna senditækinu, heildarkostnaði við tap á tengingum, gæðum tengisins og hverri splæsingu og tengipunkti á leiðinni. Vel-plásturssnúra með litlu innsetningartapi og miklu ávöxtunartapi stuðlar að framlegð hlekks, en heildar kerfishönnunin ákvarðar hvort hlekkurinn skilar áreiðanlegum árangri.

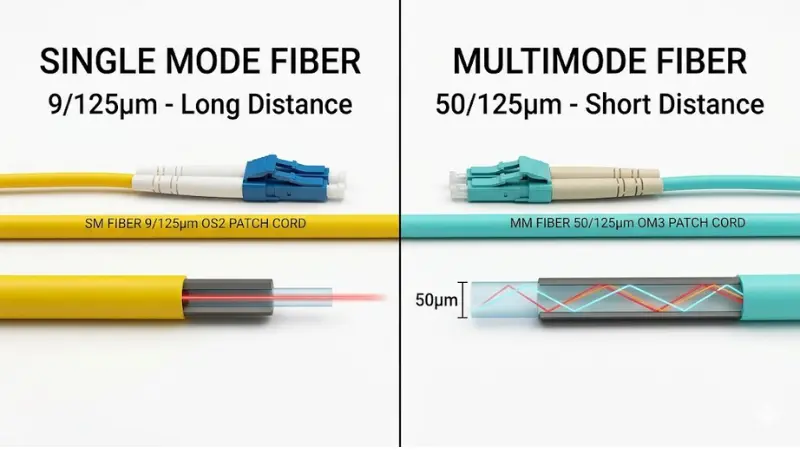

Single Mode vs Multimode Fiber Patch Cable: Lykilmunur

Grundvallarmunurinn á millisingle mode og multimode fiberer kjarnastærð og hvernig ljós berst í gegnum hana. Einhams trefjar eru með miklu minni kjarna og styður aðeins eina útbreiðslustillingu, á meðan multimode trefjar nota stærri kjarna sem gerir hundruðum stillinga kleift að ferðast samtímis - sem veldur dreifingu móta og takmarkar sendingarfjarlægð.

Single mode passar betur þegar fjarlægð, sveigjanleiki og lítil dempun eru í forgangi. Hins vegar er það ekki alltaf -hagkvæmasti kosturinn fyrir hvern tengil. Fyrir stuttar-tengingar inni í gagnaveri - segðu, skiptu-í-miðlaratengla undir 100 metrum -multimode trefjar (OM3, OM4 eða OM5)pöruð við VCSEL-senditæki geta verið umtalsvert ódýrari. Rétt val fer eftir öllu kerfinu: kostnaði við senditæki, fjarlægð milli tengis, núverandi kaðallinnviði, þéttleika hafnar og framtíðaruppfærsluleið.

Algengar gerðir af einhliða trefjaplástrasnúrum

Ekki er hægt að skipta um allar einhamplástrasnúrur. Áður en þú pantar þarftu að staðfesta trefjaflokk, kapalbyggingu, gerð tengis, gerð pólsku, jakkaeinkunn og lengd.

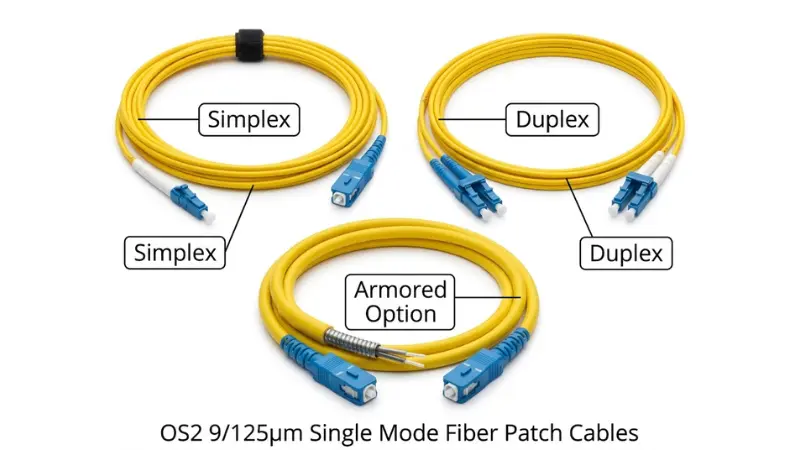

Simplex vs Duplex Single Mode Patch snúrur

A simplex patch snúruinniheldur einn trefjastreng og er notaður þegar aðeins er þörf á einni ljósleið - til dæmis í ákveðnum vöktunartenglum, ein-trefja tvíátta (BiDi) kerfum eða tengingum við einstök skiptingateng.

Tvíhliða einhams plástursnúra inniheldur tvær trefjar í rennilásbyggingu, með einum trefjar til að senda og einn fyrir móttöku. Þetta er staðlaða uppsetningin fyrir flestar Ethernet rofa-til-skipta, skipta-í-senditæki og plástraborðstengingar. Fyrir plástra með mikilli-þéttleika í gagnaverum eru LC tvíhliða einhams plástrasnúrur langalgengasti kosturinn.

OS2 Single Mode Fiber Patch Cable: Hvenær á að nota það

OS1 og OS2 eru báðir stakir trefjaflokkar skilgreindir samkvæmt ISO/IEC 11801, en þeir þjóna mismunandi hlutverkum. OS1 vísar til þéttra-dúfaðra kapalbygginga innanhúss með hámarksdeyfingu 1,0 dB/km. OS2 vísar til lausra-röra eða lægri-deyfingar sem eru metnar 0,4 dB/km eða betri, sem henta bæði til notkunar inni og úti.

Nútíma OS2 trefjar eru venjulega byggðir á ITU-T G.652.D gleri, sem útilokar vatnstoppinn við 1383nm og styður full-rófsrekstur frá O-bandinu í gegnum L-bandið (1260–1625nm). Þetta gerir OS2 samhæft við CWDM kerfi og framtíðarbylgjulengdaruppfærslur.

Fyrir flest ný pjatlaverkefni í einni stillingu - hvort sem það er í gagnaveri, fjarskiptaaðstöðu eða FTTH neti - er OS2 öruggara sjálfgefið. Það veitir betri samhæfni við nútíma langa-senditæki og gefur meira rými fyrir framtíðaruppfærslu bandbreiddar. OS1 gæti enn birst í eldri innanhússuppsetningum eða mjög stuttum hlekkjum, en það er lítil ástæða til að tilgreina það fyrir nýbyggingar.

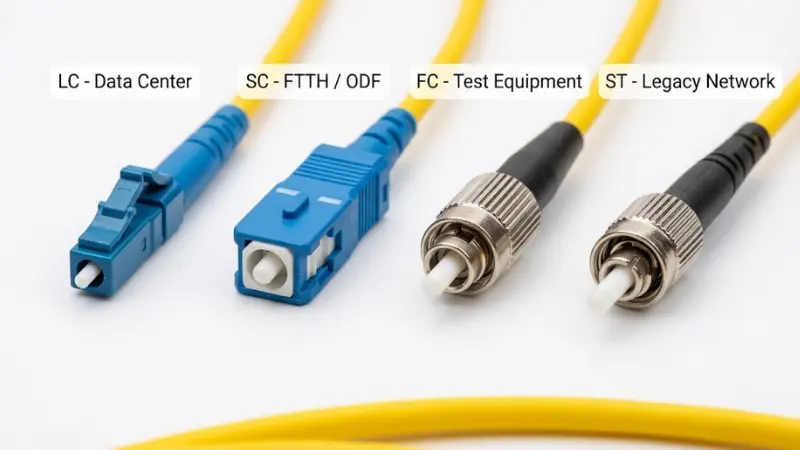

LC vs SC Single Mode Patch Cable: Hvaða tengi passar við búnaðinn þinn?

Val á tengi ræðst af viðmóti búnaðarins, ekki af persónulegu vali. Hér eru algengustu tengigerðirnar sem notaðar eru með einstillingar plástursnúrum:

Í gagnaveri með mikilli-þéttleika,LC patch snúrureru venjulega fyrsti kosturinn vegna þess að lítill formstuðull þeirra leyfir fleiri tengi á hverja rekkieiningu. Í FTTH dreifiskáp,SC tengieru oft valin vegna þess að þeir eru endingargóðir, auðvelt að meðhöndla á vettvangi og mikið notaðir í PON búnaði. FC og ST tengi birtast sjaldnar í nýjum fyrirtækjauppsetningum, en þau eru áfram algeng í prófunarumhverfi og ákveðnum iðnaðarkerfum.

Ef tækin tvö sem þú ert að tengja nota mismunandi tengiviðmót skaltu velja blendingssnúru eins ogSC til LCeða LC til FC.

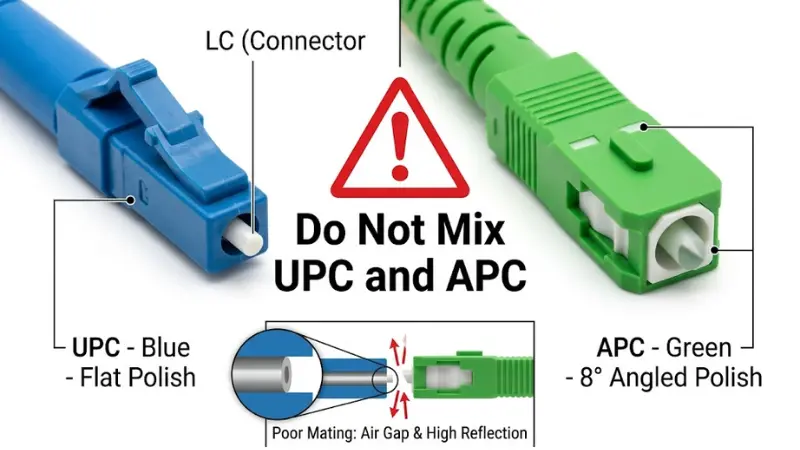

UPC vs APC trefjatengi: Velja rétta pólsku tegundina

Thetengi pólskur gerðhefur bein áhrif á tap á skilum og ákvarðar hvort plástursnúra henti fyrir endurskinskerfi-viðkvæm.

UPC-tengi nota flatt, hvolflaga-endaflöt sem er fáður til að fá fínan áferð. APC-tengi nota 8-gráða endaflöt sem beinir endurkastuðu ljósi í burtu frá trefjakjarnanum, sem skilar umtalsvert hærra ávöxtunartapi. Í PON og CATV kerfum geta jafnvel litlar bakendurkast-rýrt merkjagæði eða valdið truflunum á hliðræn myndmerki - þess vegnaSC/APC tengieru staðlaðar í FTTH netum.

Viðvörun: Ekki tengja APC tengi við UPC tengi.Horna og flata enda-andlitsrýmið eru líkamlega ósamrýmanleg. Pörun þeirra mun valda loftgapi sem veldur miklu innsetningartapi, lélegu tapi á skilum og getur skaðað báða fleti ferrulsins varanlega. Ef þú sérð grænt tengi á öðrum endanum og blátt tengi á hinum, skaltu stoppa og staðfesta áður en þú tengir.

Jakkuefni og kapaleinkunnir

Ytri jakkinn ákvarðar hvar hægt er að setja plástursnúru á öruggan hátt og hvort hann uppfyllir staðbundnar eldvarnarreglur. Algengar valkostir eru:

PVC- almennur-innanhússjakki sem hentar flestum rekki og búnaðarherbergjum.LSZH (Low Smoke Zero Halogen)- krafist í mörgum opinberum byggingum, göngum, flutningskerfum og lokuðum rýmum þar sem eitraðar gufur frá brennandi strengjum gætu stofnað farþegum í hættu.OFNR (Riser)- metið fyrir lóðrétta kapal sem liggur á milli hæða.OFNP (plenum)- metið fyrir meðhöndlun loftrýmis-, sem hafa ströngustu kröfur um brunakóða í byggingum í Norður-Ameríku.PE (pólýetýlen)- útivistar-jakki fyrir raka- og útfjólubláa mótstöðu.Brynvarið- bætir við málm- eða aramidlagi fyrir krossþol, vernd gegn nagdýrum og vélrænni endingu í erfiðu umhverfi.

Fyrir staðlaða gagnaverafestingu eru 2,0 mm eða 3,0 mm LSZH eða PVC tvíhliða snúrur normið. Í háum-rekkum þar sem hundruð plástursnúra deila takmörkuðu bakkaplássi, getur 2,0 mm eða 1,6 mm snúra bætt loftflæði og kapalstjórnun verulega. Fyrir úti- eða iðnaðarnotkun,brynvarðar trefjaplástrasnúrurveita nauðsynlega vélrænni vernd.

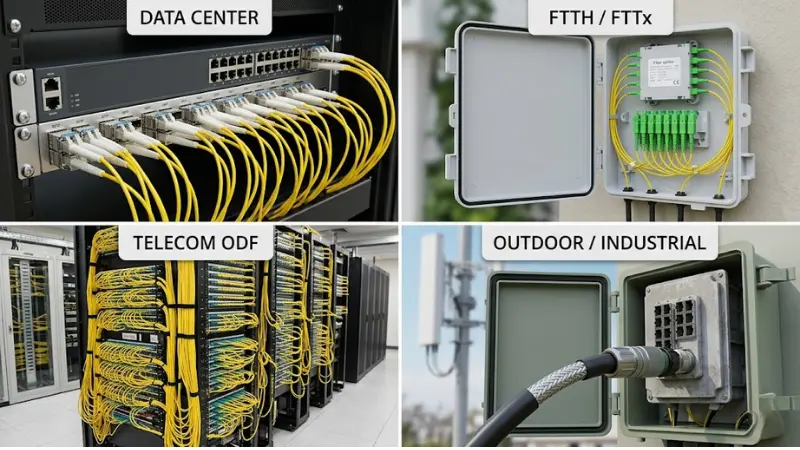

Hvar eru Single Mode Fiber Patch snúrur notaðar?

Gagnaver og háhraðatengingar-

Í gagnaverum tengja staka snúrur með stakri stillingu topp-af-rekki rofa við hryggrofa, tengja plástraplötur í þver-tengisvæði og loka há-ljóseiningum. Fyrir100G tenglar og víðar, LC tvíhliða OS2 snúrur með einni stillingu sem eru paraðar við LR4 eða ER4 senditæki eru algengar fyrir vegalengdir sem fara yfir svið fjölstillingar VCSEL-ljóstækni.

Fjarskiptanet og 5G flutningsnet

Fjarskiptafyrirtæki eru háð einhliða trefjum fyrir fronthaul, midhaul og backhaul tengingar. Patch snúrur eru mikið notaðar inni á aðalskrifstofum, íljósdreifingarrammar (ODF), á grunnstöðvum farsímaturna og í samtengingarstöðum neðanjarðarhrings. Lítil dempun og breiður bylgjulengdarstuðningur gera staka stillingu að eina hagnýta valinu fyrir flutninga á-flokki.

FTTH og FTTx aðgangsnet

Trefjar-til--heimakerfisins nota venjulega SC/APC einhams plástrasnúrur til að tengja OLT,PLC skiptarar, dreifingarkassa og ONT. APC pólskur er nauðsynlegur í PON arkitektúr vegna þess að sameiginleg niðurstreymismerkið er mjög viðkvæmt fyrir endurspeglun-. Í FTTH skáp er SC/APC valinn vegna þess að endurkaststýring skiptir meira máli en portþéttleiki við aðgangslag.

Enterprise háskólasvæðið og byggja burðarás

Til að byggja upp-til-tengla, burðarrásarhringa háskólasvæðisins og öryggis- eða eftirlitsleiðaraleiðir, veita einstillingar plástrasnúrur mun meiri fjarlægð og bandbreidd höfuðrými en multimode. Jafnvel fyrir tengla sem eru stuttir eins og er, tilgreinir staka stillingu nú til að forðast kostnað við endurköllun þegar hraðinn er uppfærður úr 10G í 25G, 100G eða meira.

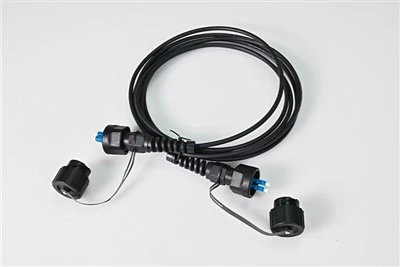

Iðnaðar-, úti- og erfið-umhverfisnet

Námuvinnsla, olíu- og gasaðstaða, flutningskerfi, eftirlitskerfi þjóðvega og eftirlitskerfi utandyra nota oftbrynvarðar eða harðgerðar einhliða patch snúrurtil að standast titring, raka, öfga hitastig og líkamlegt álag.

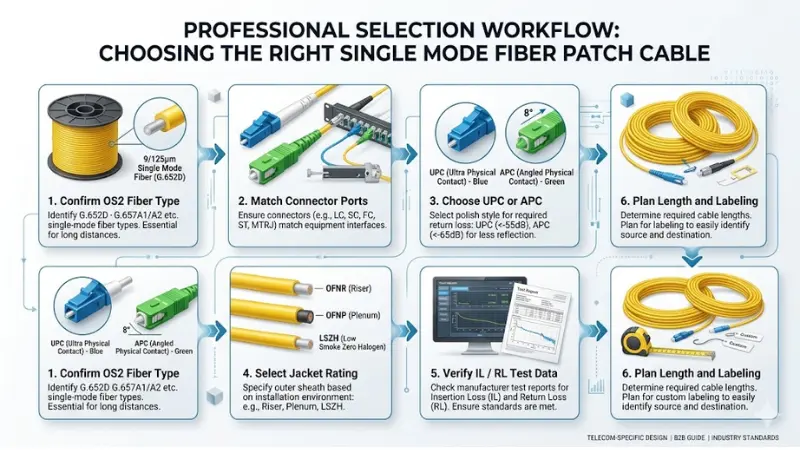

Hvernig á að velja rétta einhams trefjaplástrasnúruna

Það er einfalt að velja rétta plástursnúruna ef þú vinnur skipulega í gegnum þessi skref. Lykillinn er að passa kapalforskriftina við kröfur um búnað, umhverfi og afköst tengla - að velja ekki snúru í einangrun.

Skref 1: Staðfestu trefjagerð og hlekkjakröfur

Byrjaðu á trefjaflokknum. Fyrir næstum öll ný verkefni í einni stillingu er OS2 (byggt á G.652.D trefjum) staðalvalið. Athugaðu síðan gagnablað senditækisins fyrir studda bylgjulengd, hámarkstengingarfjarlægð og sendingar-/móttökuafl. Plástursnúran er einn hluti í heildartengingunni - hún verður að vera samhæf við sjónrænu eininguna og heildartapskostnaðarhámarkið.

Skref 2: Passaðu tengið við búnaðartengið þitt

Horfðu á líkamlega tengið á senditækinu þínu, plásturspjaldinu, ODF eða tengiboxinu. Algengar pörun eru: SFP/SFP+/SFP28 einingar þurfa venjulega LC tvíhliða tengi; FTTH ONT eða splitter tengi þurfa venjulega SC/APC; ODF spjöld geta notað SC, LC eða FC eftir hönnuninni; prófunarbúnaður notar oft FC eða SC með skiptanlegum millistykki.

Ef endapunktarnir tveir nota mismunandi tengi, pantaðu til dæmis blendingssnúru -,SC/APC til LC/UPCtil að tengja FTTH ODF við Ethernet rofa.

Skref 3: Veldu UPC eða APC Polish

Einfaldasta reglan: Ef búnaðartengið er grænt eða kerfið tengist PON, CATV eða RF-myndbandi skaltu nota APC. Notaðu UPC fyrir staðlaða Ethernet og stafræna gagnaflutning. Staðfestu alltaf með því að skoða búnaðarhandbókina eða forskriftir senditækisins - sum tæki krefjast beinlínis einnar fæðutegundar og að nota ranga mun valda mælanlegum afköstum.

Skref 4: Veldu jakkaeinkunn og snúruþvermál

Veldu efni jakkans eftir því hvar kapalinn verður settur upp. Fyrir gagnaver innanhússskápa er LSZH eða PVC algengt. Fyrir plenum loftrými í byggingum í Norður-Ameríku gæti OFNP verið krafist samkvæmt staðbundnum kóða. Fyrir útihlaup eða líkamlega krefjandi umhverfi skaltu velja PE jakka eða brynvarða byggingu.

Snúruþvermál er hagnýt val: 3,0 mm snúra er öflugt og auðvelt að meðhöndla við uppsetningu, á meðan 2,0 mm eða 1,6 mm snúra er betra fyrir plástur með miklum -þéttleika þar sem pláss og loftflæði skipta máli.

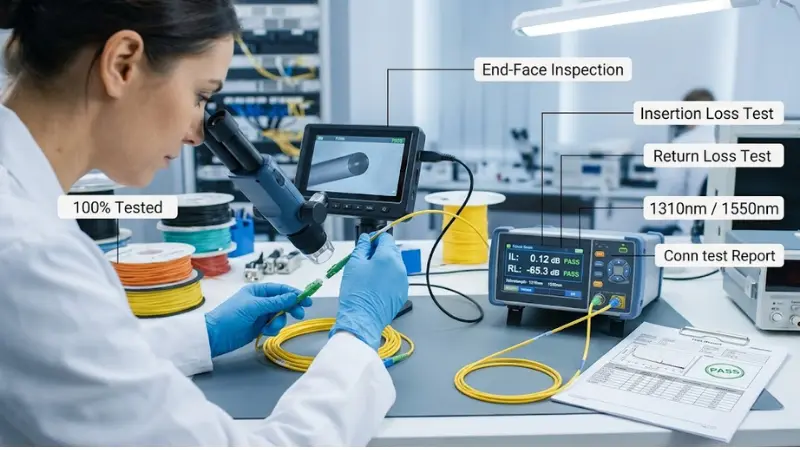

Skref 5: Staðfestu innsetningartap, skilatap og prófunarskjöl

Gæða plástrasnúrubirgir ætti að veita einstakar sjónprófunarniðurstöður fyrir hverja kapalsamsetningu. Helstu færibreytur til að sannreyna eru:

Innsetningartap (IL):Fyrir -verksmiðjulokaðar einhliða plástrasnúrur, er dæmigerð IL Minna en eða jafnt og 0,3 dB á hvert tengi, þar sem margar gæðasamsetningar ná minna en eða jafnt og 0,2 dB. ANSI/TIA-568.3 staðallinn setur hámarkstengitap upp á 0,75 dB fyrir par, en þetta þak er vísvitandi rausnarlegt til að koma til móts við reit-lokað og splæst-á tengjum. Fyrir verksmiðjuframleidda plástursnúra, allt yfir 0,3 dB fyrir hverja tengda tengingu ábyrgist nánari skoðun.

Ávöxtunartap (RL):UPC tengi ættu að ná meira en eða jafnt og 50 dB aftur tap; APC tengi ættu að ná meira en eða jafnt og 60 dB. Þessi gildi eru mikilvæg í endurspeglun-næmum kerfum og ættu að vera staðfest á prófunarskýrslunni við bæði 1310nm og 1550nm.

Enda-andlitsgæði:PerIEC 61300-3-35, skal skoða endaflöt tengi fyrir rispur, galla og mengun í kjarna- og klæðningarsvæðum áður en þau eru pöruð. Áreiðanlegur birgir framkvæmir 100% loka-andlitsskoðun og inniheldur þessi gögn í prófunarskýrslunni.

Skref 6: Áætlunarlengd, merkingar og pökkun

Veldu snúrulengd sem nær þægilega án spennu, en skapar ekki óhóflegan slaka sem leiðir til flækja kapalbakka og skerts loftflæðis. Góð kapalstjórnun verndar trefjar fyrir beygjuskemmdum - mundu að lágmarksbeygjuradíus fyrir venjulega einstillingar trefjar er venjulega 30 mm undir álagi og 15 mm þegar þær eru óhlaðnar, þó að beygjuónæmir G.657.A2 trefjar þoli þéttari radíus niður í 7,5 mm.

Fyrir stærri dreifingar skaltu biðja um skýra-snúrumerkingu (með tengitegundum, lengd og gögnum um tap), pökkun skipulögð eftir hlekk eða rekki og prófunarskýrslur sem passa við einstakar samsetningar. Þessar upplýsingar spara umtalsverðan tíma við uppsetningu og draga úr vettvangsvillum.

Dæmi um val fyrir algengar aðstæður

Til að gera valferlið meira áþreifanlegt eru hér þrjár dæmigerðar aðstæður:

Gagnaver SFP+ 10G hlekkur (skipta yfir í plásturspjald, 15m):LC/UPC tvíhliða, stýrikerfi2 9/125µm, 2,0 mm LSZH jakki, gulur. Þetta er staðlað uppsetning fyrir flestar nútímalegar gagnaveratengingar-.

FTTH tengibox tenging (kljúfur í ONT, 3m):SC/APC simplex, OS2 9/125µm, 3,0 mm PVC eða LSZH jakki, gulur. APC pólskur er nauðsynlegur vegna þess að PON kerfi eru viðkvæm fyrir endurspeglun- á hverjum tengipunkti.

Útiskápur að grunnstöð (brynjaður, 20m):SC/APC eða LC/APC tvíhliða, OS2 9/125µm, brynjaður með PE ytri jakka. Brynvarða byggingin verndar gegn skemmdum á nagdýrum og vélrænni álagi í útsettu umhverfi.

Algeng mistök sem ber að forðast

Blöndun APC og UPC tengi

Þetta er ein algengasta vettvangsvillan. APC ferrúla fáður við 8 gráður mun ekki passa rétt við flata UPC ferrul. Niðurstaðan er loftgap sem veldur miklu tapi á innsetningu, auknu endurkasti og hugsanlegum líkamlegum skemmdum á báðum endaflötum. Passaðu alltaf grænt við grænt og blátt við blátt.

Hunsa sendingartæki samhæfni

Pöra þarf staka plásturssnúru við einhams senditæki. Að tengja einstillingarsnúru við fjölstillingu-einungis sjónræna einingu - eða öfugt - mun leiða til óhóflegs taps eða alls engans tengils. Staðfestu alltaf forskrift senditækisins áður en þú tengir.

Beygja trefjar út fyrir lágmarksradíus

Sérhver trefjastrengur hefur lágmarksbeygjuradíus þar sem ljósið sleppur úr kjarnanum, sem veldur deyfingu eða varanlegum skemmdum. Fylgdu forskrift framleiðanda um beygjuradíus og forðastu krappar beygjur inni í kapalbakkum, plásturspjöldum eða grindarhlífum. Fyrir staðlaða G.652.D trefjar er lágmarksbeygjuradíus venjulega 30 mm. Bend-ónæm G.657.A1 eða G.657.A2 trefjar höndla þéttari beygjur, en ætti samt að beina þeim varlega.

Sleppa enda-andlitsskoðun og hreinsun

Ryk- og agnamengun eru algengustu orsakir óvænts taps á innsetningu og bilana í hlekkjum. Bestu starfsvenjur í iðnaði - styrkt afIEC 61300-3-35- er að skoða, þrífa og endur-skoða hverja endahlið tengisins fyrir pörun með því að nota trefjasmásjá og viðeigandi hreinsiverkfæri.

Velja snúrur eingöngu byggðar á verði

Lág-plásturssnúra sem kemur með ósamræmi tengigæði, vantar prófunarskýrslur eða-af-tap innsetningar mun kosta meira í bilanaleitartíma og óstöðugleika hlekkja en rétt hæf samsetning. Fyrir fagleg net, forgangsraðaðu birgjum sem bjóða upp á-prófunargögn fyrir kapal, stöðug gæði tengis og móttækilega tækniaðstoð.

Hvað á að hafa með þegar óskað er eftir tilboði

Þegar þú leggur inn pöntun eða sendir beiðni um beiðni til birgis, gefðu upp eftirfarandi upplýsingar til að forðast bilanir í forskriftum og framleiðslutafir:

Trefjartegund:OS2 single mode (G.652.D), eða tilgreindu hvort önnur tegund er nauðsynleg.Tengi A:LC, SC, FC, ST eða annað.Tengi B:LC, SC, FC, ST eða annað (tilgreinið hvort blendingur).Pólsk gerð:UPC eða APC fyrir hvorn enda.Kapalbygging:Einfalt eða tvíhliða.Efni jakka:PVC, LSZH, OFNR, OFNP, PE eða brynvarið.Þvermál snúru:0,9 mm, 1,6 mm, 2,0 mm, 3,0 mm eða sérsniðin.Lengd:Staðlað eða sérsniðið, tilgreinið vikmörk ef mikilvægt er.Magn:Á lengd, fyrir hverja stillingu.Kröfur um sjónafköst:Hámarks innsetningartap og lágmarks afturtap á hvert tengi.Kröfur um prófunarskýrslu:Samkvæmt-kapal IL og RL gögnum við 1310nm og 1550nm, niðurstöður-andlitsskoðunar.Merking og umbúðir:Per-kapalmerki,-skipulagðar umbúðir,-verkefnissértækar merkingar.Dæmi um samþykki:Hvort for-sýnishorna sé krafist fyrir magnframleiðslu.

Fyrir stór-verkefni er að biðja um sýnishorn fyrir magnpantanir hagnýt leið til að sannreyna tengingu, sveigjanleika snúru, gæði merkinga og prófunarskjöl áður en þú skuldbindur þig til fulls framleiðslumagns.

Algengar spurningar

Til hvers er einhamur ljósleiðaraplástrasnúra notaður?

Það tengir sjónbúnað í netkerfum sem krefjast langrar-fjarlægðar, lítils-taps og-háhraðasendingar. Dæmigert forrit eru meðal annars fjarskiptanet, FTTH aðgangsnet, samtengingar gagnavera, burðarásar háskólasvæðis fyrirtækja, ODF plástur og iðnaðar trefjatengingar.

Er single mode trefjar alltaf gulur?

Einhams plástursnúrur eru venjulega gular og vísað er til þessa litakóðunar í ANSI/TIA-568.3. Hins vegar er litur einn og sér ekki áreiðanlegt auðkenni. Athugaðu alltaf prentaða jakkamerkið og vöruforskriftina til að staðfesta gerð trefja.

Hver er munurinn á OS1 og OS2 single mode trefjum?

OS1 er þéttur-buffaður kapalflokkur innanhúss með hámarksdeyfingu 1,0 dB/km. OS2 er lægri-deyfingarflokkur (minna en eða jafnt og 0,4 dB/km) sem venjulega er byggt á G.652.D trefjum, hentugur fyrir notkun bæði inni og úti. OS2 styður fulla-rófsaðgerð og er staðalvalkosturinn fyrir nýjar uppsetningar í einni stillingu.

Get ég notað staka plásturssnúru fyrir stuttar vegalengdir?

Já. Einhams trefjar virka í hvaða fjarlægð sem er svo framarlega sem senditæki og móttakari eru samhæfðir. Fyrir mjög stutta gagnaverstengla gætu fjölstillingar trefjar með VCSEL-ljóstækni verið hagkvæmari-, en ein stilling er fullkomlega virk og býður upp á meira framtíðar-bandvíddarloftrými.

Hver er munurinn á UPC og APC tengjum?

UPC (Ultra Physical Contact) tengi eru með flatt fágað endaflöt og ná venjulega meira en eða jafnt og 50 dB afturtap. APC-tengi (Angled Physical Contact) eru með 8- gráðu hallað endaflöt sem nær meira en eða jafnt og 60 dB afturtap með því að beina endurkastuðu ljósi frá kjarnanum. APC er krafist fyrir FTTH, PON, CATV og önnur endurskinsnæm kerfi.

Get ég tengt APC tengi við UPC tengi?

Nei. Rúmfræði -andlitanna tveggja eru líkamlega ósamrýmanleg. Pörun APC við UPC mun valda miklu innsetningartapi, lélegu tapi á skilum og getur skemmt báðar tengihylsurnar. Notaðu alltaf samsvarandi pólskugerðir - APC til APC, eða UPC til UPC.

Er LC eða SC betra fyrir einstillingar patch snúrur?

Hvorugt er almennt betra - rétt val fer eftir viðmóti búnaðarins þíns. LC er valinn í gagnaverum með mikilli -þéttleika vegna þess að það er lítill formstuðull og samhæfni við SFP-senda senditæki. SC er staðall í FTTH, fjarskipta ODF og aðgangsnetforritum vegna endingar, auðveldrar notkunar og víðtækrar notkunar í PON búnaði. Sjá leiðbeiningar okkar áalgeng ljósleiðaratengitil nánari samanburðar.

Hvað þýðir 9/125 í einhliða trefjum?

Tölurnar vísa til kjarna og klæðningar þvermál trefjanna í míkronum. Kjarninn er um það bil 9 µm og klæðningin er 125 µm. Þetta er staðlað rúmfræði fyrir allar einstillingar trefjar sem eru skilgreindar undir ITU-T G.652.

Hentar einhams patch snúru fyrir 10G, 40G og 100G net?

Já. Einhams trefjar styður allan núverandi Ethernet hraða frá 1G til 400G og lengra, miðað við viðeigandi senditæki. Reyndar þurfa flestir 40G og 100G langdrægir-staðlar (eins og 40GBASE-LR4 og 100GBASE-LR4 skilgreindir af IEEE 802.3) einhliða trefjar.

Hvernig veit ég hvort núverandi ljósleiðaraleiðarakapallinn minn er einhamur?

Athugaðu prentaða textann á kapalhlífinni. Einhams snúrur eru venjulega merktar með "9/125," "SM" eða "OS2." Gulur jakki er algengur sjónrænn vísir í umhverfi innandyra, en staðfestu alltaf með jakkaprentuninni. Ef þú ert ekki viss, geturðu líka prófað snúruna með sjónrænum aflgjafa við 1310nm eða 1550nm - fjölstillingarsnúra mun sýna mjög mikið tap á þessum bylgjulengdum ef hún er prófuð með einstillingu.

Get ég notað OS2 patch snúru með OS1 innviði?

Í flestum tilfellum, já. Bæði OS1 og OS2 nota sömu 9/125µm trefjar rúmfræði, þannig að þau eru líkamlega samhæf og hægt er að splæsa eða tengja saman. Helsti munurinn er í kapalbyggingu og dempunareinkunn. Hins vegar, fyrir útreikninga á tapskostnaði, notaðu dempunarforskriftina fyrir veikasta hlutann í hlekknum.

Niðurstaða

Einhams ljósleiðaravæðingarsnúra er grunnþáttur í ljósnetum - frá fjarskiptagrind til FTTH síðustu-mílutenginga við háhraða gagnaver. Að velja réttan krefst athygli á trefjagerð, tengiviðmóti, UPC eða APC pólsku, jakkaeinkunn og ljósfræðilegum frammistöðuforskriftum.

Frekar en að velja snúru sem byggir á lengd og verði eingöngu, passaðu hann við heildarhönnunina: senditækið, fjarlægðin, kostnaðarhámarkið, uppsetningarumhverfið og kröfur þínar um prófunarskjöl. Fyrir fagleg verkefni er besti einhams plástrasnúran sá sem kemur með staðfest prófunargögn, setur hreinlega upp og skilar sér áreiðanlega yfir allan endingartímann.

Ef þú þarft hjálp við að tilgreina staka plástursnúra fyrir verkefnið þitt, eða vilt biðja um sýnishorn fyrir magnpöntun,hafðu samband við verkfræðingateymi okkarfyrir tæknilega aðstoð og sérsniðna stillingarvalkosti.
