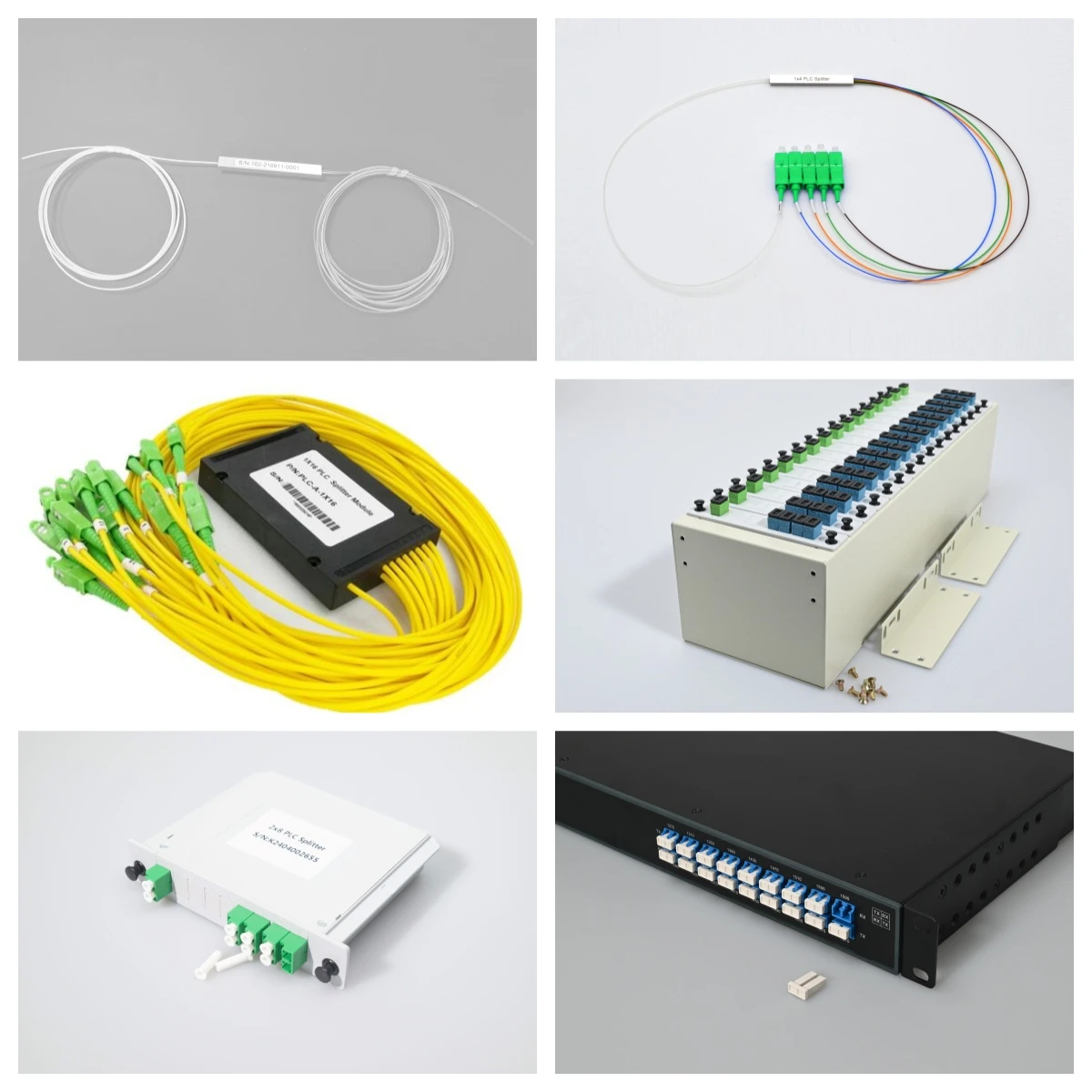

Tegundir PLC splittera
Tegundir PLC splittera eru aðallega flokkaðar í samræmi við mismunandi pökkunaraðferðir, þar á meðal gerð tækis, örumbúðir, kassaumbúðir (ABS, LGX), innstunga-gerð, rekki uppsett, veggfest o.s.frv.
Uppbygging tækis
PLC ljósdreifarinn með berum trefjum skilur eftir beina trefjar í öllum endum. Hentar aðallega fyrir tilefni þar sem sundurliðun er ekki tíð, svo sem kapaltengibox, ljósleiðara dreifiborð osfrv.
Ör encapsulation uppbygging
Lítil ljóskljúfar eru hjúpaðir í litlu stálpípum og má skipta þeim í þá sem eru með tengihöfuð- og halatrefjar og þá sem eru án tengitrefja höfuð og hala. Tengi koma venjulega í SC, LC, FC og ST gerðum. Hægt að setja upp í tengikassa fyrir ljósleiðara, einingarkassa og dreifikassa.
ABS kassi gerð PLC splitter
Kassapakkaðir splitterar eru sem stendur algengasta tegundin af ýmsum rekstraraðilum, þar sem ABS umbúðir eru fyrirferðarlítið og sveigjanlegri í notkun.
LGX gerð PLC splitter
LGX umlykur sjónræna skiptinguna í litlum málmkassa, sem hægt er að setja í 19 tommu 1U/2U/3U ramma. Inntaks- og úttakstengurnar eru með trefjabyggingu, sem gerir það auðvelt að tengja við ODF spjaldið millistykki og spara tíma. Fyrirferðarlítil og örhönnun LGX er „plug and play“, sem gerir það auðvelt að setja það upp í ljósleiðaradreifingarkassa, ODF undirramma, ljósleiðaratengikassa og ljósleiðara tengikassa.
Stingdu í PLC splitter
Innstungan-í PLC splitterinn er settur upp og festur í innstungunni-í kassanum og viðmótsgerðirnar eru SC/FC/LC osfrv. Hann er aðallega hentugur fyrir ganginn eða útidreifingarstaði undir FTTH aðgangsstillingu, venjulega sett upp í veggfestum FTTH kassa. Algengt er að nota 1X4, 8, 16, 32 og 2X8, 16, 32 PLC skiptingar eru notaðir sem innstungabakkar til uppsetningar í sérstakri undirvagni viðskiptavina, sérstaklega í gangkassa.
PLC splitter sem er festur í rekki
Rack uppsettir ljósleiðarar eru hannaðir fyrir staðlaða 19" skápuppsetningu og geta uppfyllt kröfur um mikla raflagnaþéttleika gagnavera eða miðlaraherbergja. Þeim er almennt pakkað í málmkassa og auðvelt að setja upp í ljósleiðaraverkfræði, sem veitir góða vernd fyrir PLC splitter tæki. Það eru ýmis tengi fyrir uppsetningu millistykki eins og SC, LC, FC, eða ST tengir sem eru notaðir í sundurtengdum snúrum í Rack-tengjum. Sjónvarpskerfi og gagnasamskiptamiðstöðvar.
