Einn eða tveir ljósleiðarar - það er kjarnamunurinn á einfaldri og tvíhliða ljósleiðara. En valið á milli mótar meira en bara efniskostnað. Það ákvarðar þéttleika plásturspjaldsins þíns, forskrift hvers plástursnúru í keyrslu og - mikilvægast - hvort eðlisfræðilegur arkitektúr alls tengilsins þíns passi í raun og veru við það sem netið krefst. Hér er stuttur-tilvísunarsamanburður og ef þú þarft heildarmyndina skaltu halda áfram að lesa.
Einföld ljósleiðari: Einn strengur, ein átt
Einfaldur ljósleiðari er með einum streng úr gleri eða plasttrefjum innan í einum hlífðarjakka. Það flytur gögn í eina átt - frá uppruna til móttakara, punktur. Engin leið til baka, engin tvíhliða samtal.-
Þessi einhliða hönnun passar við tiltekið sett af störfum. CCTV eftirlit er klassíska dæmið: myndavélin tekur myndskeið og ýtir straumnum að upptökueiningu. Upptökutækið þarf aldrei að senda gögn til baka í myndavélina yfir sama ljósleiðara. Iðnaðarskynjaranet starfar á sama hátt og - hitamælir í verksmiðju sendir lestur til stjórnborðs og mælaborðið hefur enga ástæðu til að tala aftur.
Simplex kaplar keyra einnig útsendingarinnviði. Í sjónvarpsframleiðslu sendir myndavél strauminn til miðlægrar útsendingar í gegnum einfalda ljósleiðaratengil. Læknismyndatökubúnaður - speglakerfi, ákveðnar röntgenvélar - byggja á sömu einstefnuaðferð. Myndatækið sendir há-upplausnargögn í vinnslustöð og það er öll gagnaleiðin.
Á líkamlegu hliðinni eru simplex trefjar léttari og taka minna bakkapláss. Einn strengur endar með anSC ljósleiðaratengieða FC tengi er fljótlegt að setja upp og auðvelt að leysa úr þeim. Ein trefjar, ein jöfnun, einn hugsanlegur bilunarpunktur - og þessi einfaldleiki hefur raunverulegt gildi í stórum-skynjarauppsetningum þar sem þú keyrir hundruð einstakra tengla.
Tvíhliða ljósleiðari: Tvíhliða-samskipti
Tvíhliða ljósleiðarasnúra sameinar tvo trefjaþræði saman í rennilássamsetningu - tvo þræði hlið við hlið, tengdir með þunnri rönd af jakkaefni. Einn strengur sér um að senda (TX), hin handföngin taka á móti (RX), þannig að einn kapall skilar fullri tvíátta samskiptum.
Hugsaðu um hvað gerist inni í gagnaveri. Miðlari talar við rofa - beiðnir fara út, svör koma til baka og báðar áttir eru uppteknar á sama tíma. Gólfrofar streyma inn í kjarna burðarás og hver og einn af þessum upptengingum ber umferð báðar leiðir. Það er ekki tilviljun; það er hvernig samskiptareglurnar virka. Ethernet, Fibre Channel, SONET - þau gera ráð fyrir samtímis sendingar-og-móttökuslóð. Tvíhliða trefjar eru til vegna þess að nútíma netkerfi skiptast ekki á.
Full-tvíhliða aðgerð þýðir að báðir strengirnir haldast virkir samtímis. Vinnustöð rekur beiðni til netþjóns á einum streng á meðan þjónninn ýtir svari aftur á hinn. Engin bið, engin beygja-, engin sóun á bandbreidd. Það er öðruvísi en hálf-tvíhliða, þar sem gögn berast í báðar áttir en aðeins eina leið í einu - talstöðinni-talkie, þar sem þú heldur tali takkanum og hinn aðilinn bíður.
Tvíhliða plástursnúrur eru lokaðar með pöruðum tengjum. AnLC-til-LC tvíhliða plástursnúraer útbreiddasta kapalsamsetningin í gagnaverum í dag, þökk sé fyrirferðarlítilli 1,25 mm hylki LC tengisins og beinni samhæfni við SFP og SFP+ senditæki.
Einstök-stilling vs fjölstilling
Bæði einfaldir og tvíhliða ljósleiðarar koma í einfaldri-stillingu og fjölstillingu. Þetta val ákvarðar fjarlægð og bandbreidd, svo það er þess virði að skilja það vel.

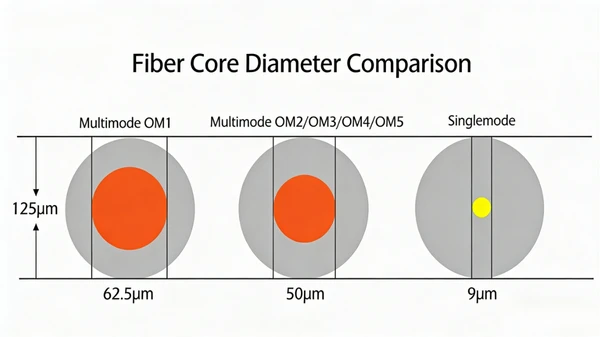

Einfaldar-trefjar eru með kjarnaþvermál 8 til 10 míkron og bera einn ljósgeisla. Þessi þétti kjarni útilokar dreifingu á aðferðum, sem heldur merkinu hreinu yfir langar vegalengdir - við erum að tala um kílómetra, ekki metra. Einfaldar-stillingar einfaldar og tvíhliða snúrur eru staðalbúnaður fyrir fjarskiptakerfi, netkerfi á höfuðborgarsvæðinu og hvaða tengi sem er yfir nokkra kílómetra. Kostnaðurinn er hærri vegna þess að einhleypt-ham senditæki nota laserljósgjafa frekar en ódýrari LED í fjölstillingarkerfum.
Multimode trefjar keyra stærri kjarna - 50 eða 62,5 míkron - og leyfa mörgum ljósstillingum að ferðast samtímis. Það skilar sterkri bandbreidd yfir stuttar keyrslur, en merkið rýrnar hraðar vegna þess að þessar margar ljósleiðir lenda í móttakara á aðeins mismunandi tímum. Mótadreifingarhettur eru skilvirkar multimode fjarlægðir við 300 til 550 metra fyrir 10G tengla, allt eftir OM3 eða OM4 kapalflokki. Fyrir háskólanet, innan-byggingatengla og stuttar keyrslur gagnavera, er fjölhamur tvíhliða trefjar kostnaður-hagkvæmur kosturinn.
Þar sem þessar snúrur enda á dreifistöðum, er vel-tilgreintljósleiðara tengiboxheldur skipulögðum og vernduðum skeytapunktum. Þetta smáatriði sparar klukkustundir af bilanaleit þegar þú ert að elta erfiðan hlekk mánuðum eftir uppsetningu.
Simplex vs Duplex ljósleiðarakaplar
Kostnaður er það fyrsta sem við spyrjum um. Simplex kapall notar einn trefjastreng og eitt tengi á enda - minna efni, lægra verð fyrir hverja keyrslu. Þegar við erum að draga hundruðir skynjarastrauma í gegnum iðnaðaraðstöðu eða tengja byggingar-vítt CCTV net, safnast sparnaðurinn hratt upp á hverri-keyrslu. Tvíhliða kapall kostar meira vegna seinni strengsins og viðbótartengja, en hann skilar tvíátta getu sem einfaldur getur ekki endurtekið.
Uppsetning er önnur spurningin. Simplex snúrur eru þynnri, sveigjanlegri og auðveldara að leiða þær í gegnum þéttar rásir. Tvíhliða snúrur liggja breiðari vegna rennilássmíðinnar, sem skapar takmarkanir í há-þéttleika plástraplötum. En hér er málamiðlunin: tvíhliða snúrur útiloka þörfina á að stjórna tveimur aðskildum simplex keyrslum þegar verkefni þarf tvíátta samskipti. Í netumhverfi er ein tvíhliða kapall hreinni en tveir simplex kaplar sem eru fluttir á sama áfangastað.
Bandbreiddargeta styður tvíhliða í hvaða netsamhengi sem er. Samtímis tvíhliða-gagnaflæði þýðir að fullur getu tengillsins virkar í báðar áttir í einu. Einfaldur hlekkur tileinkar allri bandbreidd í eina stefnu - sem er skilvirk fyrir skynjarastrauma og útsendingar, en hann styður ekki sendingu-og-móttökulotuna sem IP netkerfi krefst.
Samhæfni við tengi er eins í báðum gerðum. Samaljósleiðara millistykkisem sameina SC-við-SC eða LC-to-LC tengingar virka með einfaldri og tvíhliða samsetningu til skiptis. Tvær simplex snúrur geta komið í staðinn fyrir eina tvíhliða snúru og hið gagnstæða gildir. Í reynd er tvíhliða valinn fyrir nettengingar vegna þess að það heldur kapalstjórnun hreinni.
Hvar á að nota Simplex ljósleiðarakapla
Einfaldir trefjar tilheyra öllum forritum þar sem gögn streyma í eina átt frá upptökum til móttakara: eftirlitsmyndavéla- og myndbandseftirlitskerfi, sjálfvirkniskynjarar í iðnaði og IoT eftirlitsnet, útsendingarmerkjadreifing (svo sem myndavélar-til-framleiðsla straums), gagnaflutningur læknisfræðilegrar myndgreiningar (svo sem spegilmyndatöku-til endurvinnslustöðva- til{{3} endurvinnslustöðva og háferilsnemastöðvar), uppgötvunarkerfi.
Í öllum þessum tilfellum myndar upprunatækið gögn og móttökutækið neytir þeirra. Engin skilarás er til í hönnun forritsins, svo að keyra tvíhliða kapal bætir við kostnaði án þess að bæta við virkni.
Hvar á að nota tvíhliða ljósleiðarakapla
Tvíhliða trefjar fara alls staðar þar sem tvíátta samskipti eiga sér stað - sem nær yfir yfirgnæfandi meirihluta netkerfisins. Staðnetstengingar milli rofa og beina, netþjóns-til-að skipta um hlekki í gagnaverum, WAN-tengingar milli bygginga, ljósleiðara-við--skrifborðsuppsetningar fyrir vinnustöðvar með-bandvídd og tengingar við ljósleiðaramótald og miðlunarleiðarabreyta. Ef tækið á hvorum enda bæði sendir og tekur á móti gögnum - og það lýsir sérhverju netbúnaði sem smíðaður hefur verið á síðustu tuttugu árum er - tvíhliða kapalinn til að tilgreina.
Ein þróun sem vert er að vita um: BiDi (tvíátta) senditæki ná tvíhliða-samskiptum yfir einn trefjastreng með því að nota mismunandi bylgjulengdir fyrir sendingu og móttöku. BiDi senditæki pöruð við simplex snúrur draga úr fjölda trefja í neðanjarðarlestum og aðgangsnetum þar sem pláss er þröngt. Aðferðin krefst bylgjulengdar-sértækra senditækja í báðum endum, þannig að það er markviss lausn frekar en almenn skipti fyrir tvíhliða.
Hvernig á að velja rétta ljósleiðarasnúruna fyrir forritið þitt
Ákvörðunin kemur niður á einni spurningu: ber hlekkurinn gögn í eina átt, eða tvær? Ein átt - skynjari sem nærir mælaborð, myndavél sem nærir upptökutæki - þýðir einfalt. Tvær áttir - hvaða nettenging sem er - þýðir tvíhliða.
Fyrir utan það, ekki líta framhjá uppsagnargæði. A hreinn, rétt fáðurljósleiðara hraðtengiá hvorri kapalgerðinni stendur sig betur en illa lúkt úrvals kapall í hvert skipti. Besti kapallinn á markaðnum mun ekki vista tengil með óhreinum eða misjafnri endahlið.
Fyrir flestar netbyggingar er skynsamleg samsetning af báðum kapalgerðum. Keyra tvíhliða fyrir virkar nettengingar. Notaðu simplex fyrir sérstakt eftirlit, skynjara og útsendingarstrauma. Með því að passa kapalgerð við raunverulegt gagnaflæði - í stað þess að vera sjálfgefið að tvíhliða í hverri keyrslu - heldur efniskostnaði stjórnað og kapalleiðum viðráðanlegum án þess að gefa upp afköst þar sem það skiptir máli.
