Hvað er tvíhliða LC tengi? Tegundir, notkun og kaupleiðbeiningar

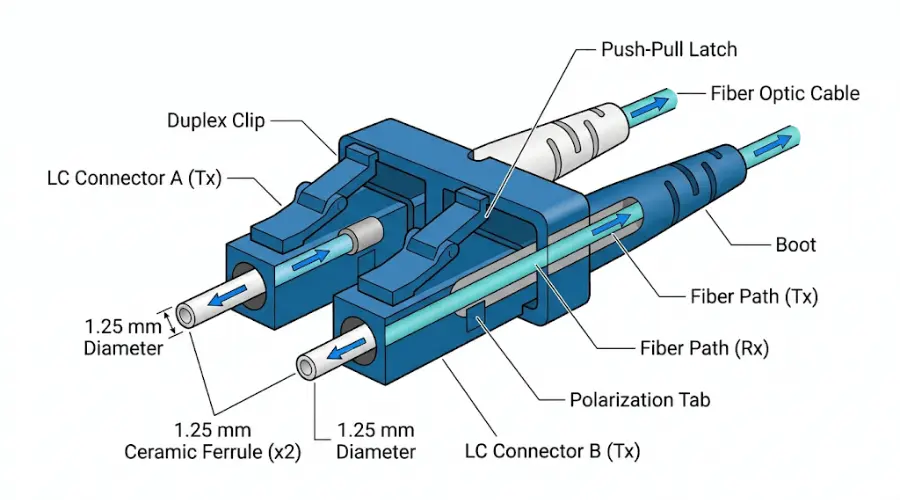

Tvíhliða LC-tengi parar tvær LC-trefjalokanir í eitt þétt húsnæði, sem gerir ljósleiðaratengingu kleift að senda og taka á móti gögnum samtímis um tvær aðskildar trefjar. Það er eitt útbreiddasta tengisniðið í gagnaverum, fyrirtækjanetum og fjarskiptainnviðum - að mestu vegna lítillar 1,25 mm hylkis, lágs innsetningartaps og samhæfni við há-þéttleika plástraplötur.

Fljótleg skilgreining:„Tvíhliða“ vísar til tveggja trefja sem vinna sem samsvörun par - önnur ber sendingarmerkið (Tx) en hin ber móttökumerkið (Rx). „LC“ vísar til tengitegundarinnar, staðlað undirIEC 61754-20, með 1,25 mm keramikhylki og ýtt-læsingarbúnaði. Tvíhliða LC-tengi er því tvær LC-hylki sem haldið er saman í klemmu fyrir tvíátta trefjasamskipti.

Ef þú ert að reyna að komast að því hvort tvíhliða LC sé rétt fyrir tengilinn þinn, þarftu líklega svör við nokkrum ákveðnum spurningum: Hvað gerir hann frábrugðinn simplex LC? Virkar það bæði með stakri-stillingu og fjölstillingu trefjum? Hvaða pólskur tegund þarf ég? Og hvernig forðast ég að panta ranga snúru? Þessi handbók fjallar um allt þetta - með nægum tæknilegum smáatriðum til að styðja raunverulegar ákvarðanir um kaup og uppsetningu.

Duplex LC vs Simplex LC: Hvað breytist í raun

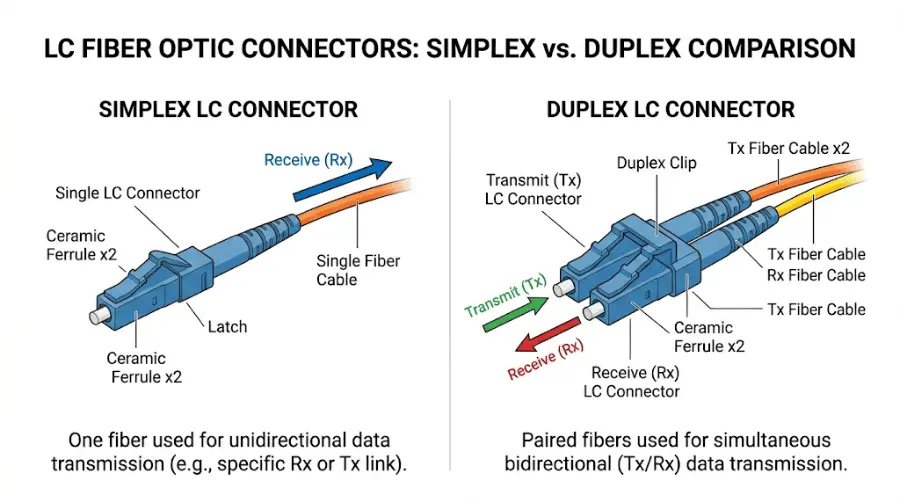

A einfalt LC tengilýkur einum trefjum. Tvíhliða LC tengi lýkur tveimur trefjum hlið við hlið. Það er líkamlegi munurinn, en hagnýtur munur skiptir meira máli.

Flestir venjulegir Ethernet sjóntenglar - 1G SX, 10G SR, 10G LR, 25G SR - nota tvíhliða sendingu: einn trefjar fyrir Tx, einn fyrir Rx. Þessir tenglar þurfa tvíhliða LC plástursnúrur og tvíhliða LC millistykki á pallborðinu. Simplex LC birtist í stakum-trefjaforritum eins og ákveðnum BiDi (tvíátta) senditæki eða einhverjum óvirkum ljósnetsstillingum (PON), þar sem bylgjulengdar-deilingarmultiplexing leyfir báðar áttir á einum trefjara.

Hagnýt atriði sem vekur athygli á nýjum kaupendum: ekki eru allir LC snúrur eða millistykki tvíhliða. Ef senditækið þitt er með tvö LC tengi hlið við hlið þarftu tvíhliða samsetningu. Ef það hefur einn, þarftu simplex. Athugaðu gagnablað senditækisins áður en þú pantar - ekki bara ættarnafn tengisins.

Hvers vegna tvíhliða LC drottnar yfir hár-þéttleika trefjanetum

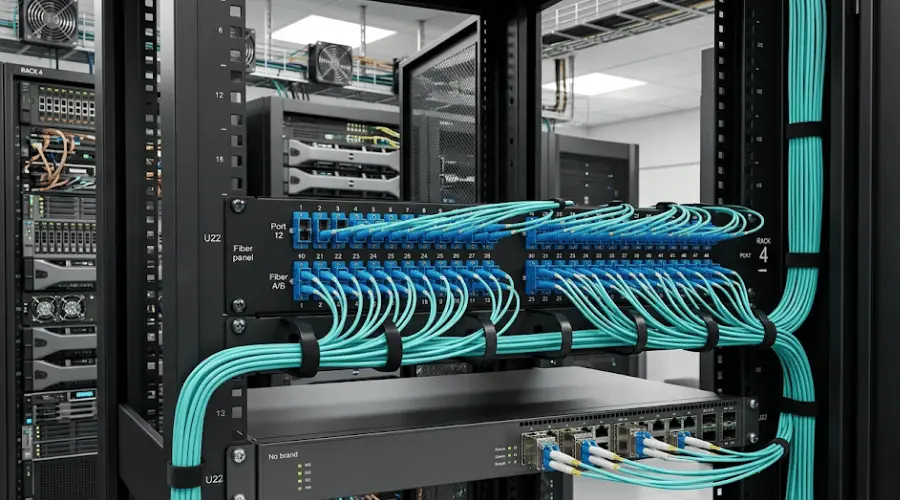

LC tengi taka u.þ.b. helming plásssins á spjaldinu en eldri SC tengi. Í 1U plásturspjaldi bætist þessi þéttleikamunur hratt upp. Þegar þú ert að laga 48 eða 96 tengi í einni rekkieiningu, er LC duplex oft eini hagnýti kosturinn án þess að færa þig yfir í fylkatengi eins ogMPO/MTP.

Þéttleiki er ekki eina ástæðan. Í daglegum-til-aðgerðum - færir, bætir við, breytir, þrífur og skoðar - duplex LC er einfaldara í meðförum en fjöl-trefjafylkistengi. Hægt er að skoða hverja ferru fyrir sig og þrífa með venjulegum verkfærum. Fyrir umhverfi sem þurfa ekki enn 40G eða 100G samhliða ljósfræði, eða fyrir100G stakur-lambda ljósleiðari(eins og 100G-FR eða 100G-LR) sem nota samt tvíhliða trefjar, LC er áfram sjálfgefið viðmót.

Dæmigerð dreifing felur í sér:

• 10G SR og LR tenglar yfir tvíhliða multimode eða einhliða-ham trefjar í fyrirtækja- og háskólanetum
• 25G SFP28 tenglar í gagnaverablaða-hryggarkitektúr
• 100G-FR og 100G-LR einhliða-tvíhliða hlekkir sem nota QSFP28 eða QSFP56 senditæki með LC tengi
• BiDi hlekkir sem endurnýta núverandi tvíhliða LC innviði en tvöfalda getu á hvert trefjapar

Tvíhliða LC tengigerðir sem þú þarft að skilja

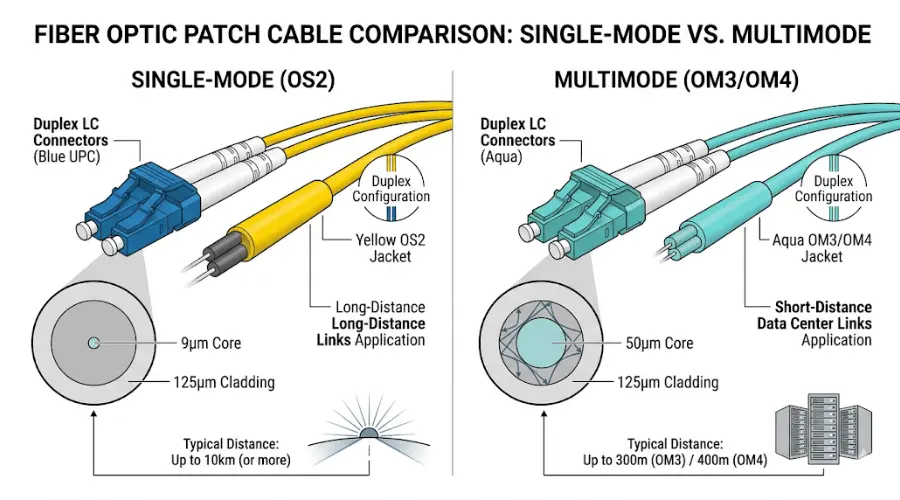

Einföld-stilling á móti Multimode Duplex LC

Einn viðvarandi misskilningur er að tvíhliða LC þýðir multimode. Það gerir það ekki. Duplex LC lýsir fyrirkomulagi tengis. Hvort trefjarinn á bakvið það ereinn-hamur eða multimodefer algjörlega eftir snúrunni og senditækinu.

Einfaldur-hamur trefjar (OS2, 9/125 μm kjarni) er notaður fyrir lengri-tengla - venjulega yfir 300 metra, og stundum tugi kílómetra. Multimode trefjar (OM3, OM4 eða OM5, 50/125 μm kjarni) er notað fyrir styttri vegalengdir, venjulega allt að 100–400 metra eftir trefjastig og gagnahraða.

Rétt ákvörðunaröð: Byrjaðu á forskrift senditækisins þíns. Ef ljósleiðarinn kallar á duplex single-mode fiber (SMF), þá þarftu einn-mode duplex LC plástursnúru - venjulega með gulum jakka og bláum tengjum. Ef það kallar á duplex multimode fiber (MMF) þarftu multimode duplex LC plástursnúru - venjulega vatnslitað (OM3/OM4) eða lime grænt (OM5). Að blanda þessu saman mun ekki brjóta neitt líkamlega, en hlekkurinn mun annað hvort ekki koma upp eða virka langt undir forskrift.

UPC vs APC Pólska

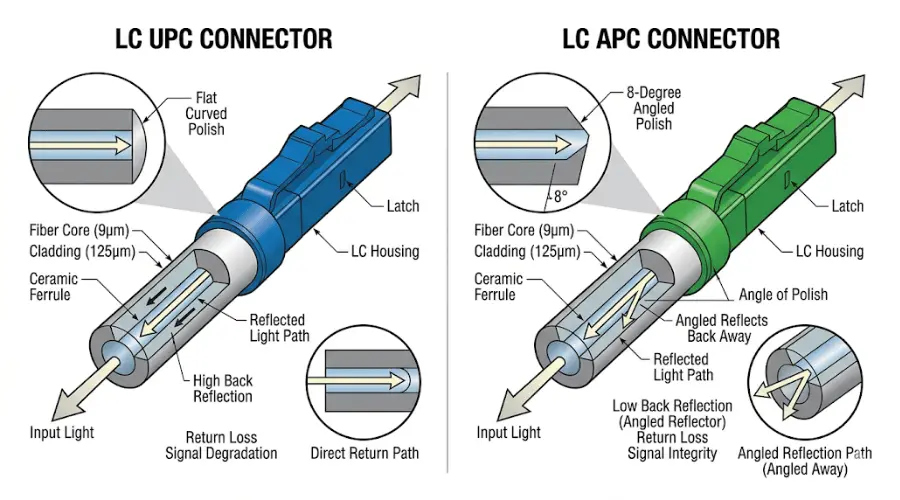

Thepólsk gerðá endaflati ferrulsins ákvarðar hvernig endurkast ljós er meðhöndlað á tengipunktinum. UPC (Ultra Physical Contact) er með örlítið bogadregið, flatt-fágað endaflöt; APC (Angled Physical Contact) er fáður við um það bil 8 gráður.

Árangursmunurinn er í ávöxtunartapi. UPC tengi ná venjulega um -50 dB ávöxtunartapi. APC-tengi ná −60 dB eða betra, vegna þess að hornið endaflöturinn beinir endurkastuðu ljósi inn í klæðninguna frekar en aftur í átt að leysigjafanum. Þetta skiptir mestu máli í kerfum sem eru viðkvæm fyrir-bakspeglun, eins og CATV, FTTx, PON og WDM forritum.

Fyrir flestar tvíhliða LC gagnaver og Ethernet tengi fyrir fyrirtæki er UPC staðalbúnaður. APC er tilgreint þar sem kerfishönnunin krefst þess beinlínis - og þú munt vita, vegna þess að senditæki eða kerfisskjöl kalla á APC. Mikilvæga reglan: Aldrei paraðu UPC tengi við APC tengi. Ósamræmið í rúmfræði veldur miklu innsetningartapi og getur skaðað báðar endahliðarnar varanlega. Litakóðun hjálpar - blár gefur venjulega til kynna UPC, grænn gefur til kynna APC - en staðfestu alltaf gegn forskriftinni.

Standard Duplex vs Uniboot LC

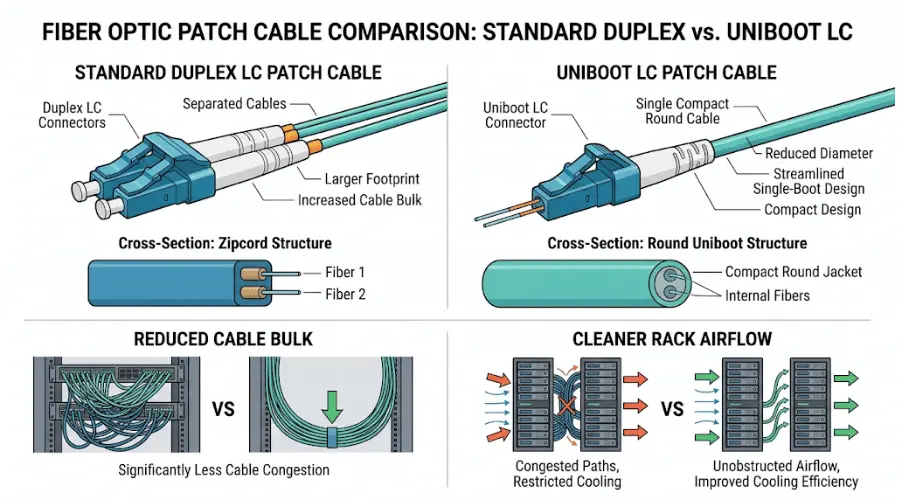

Stöðluð tvíhliða LC plástursnúra er með tveimur aðskildum 2 mm eða 3 mm trefjasnúrum sem eru tengdir við tengin. Auniboot LCplástursnúra sameinar báðar trefjarnar í eina hringlaga snúru, dregur úr magni og bætir kapalstjórnun í há-þéttleika rekkum. Sum uniboot hönnun leyfa einnig tóla-minni pólunarsnúning - þú getur snúið Tx/Rx stefnunni við tengið án þess að skipta um snúru. Í fjölmennu umhverfi-í-rekstri eða hittu-mér-herbergi, spara uniboot LC snúrur raunverulegt pláss og draga úr hindrun í loftflæði.

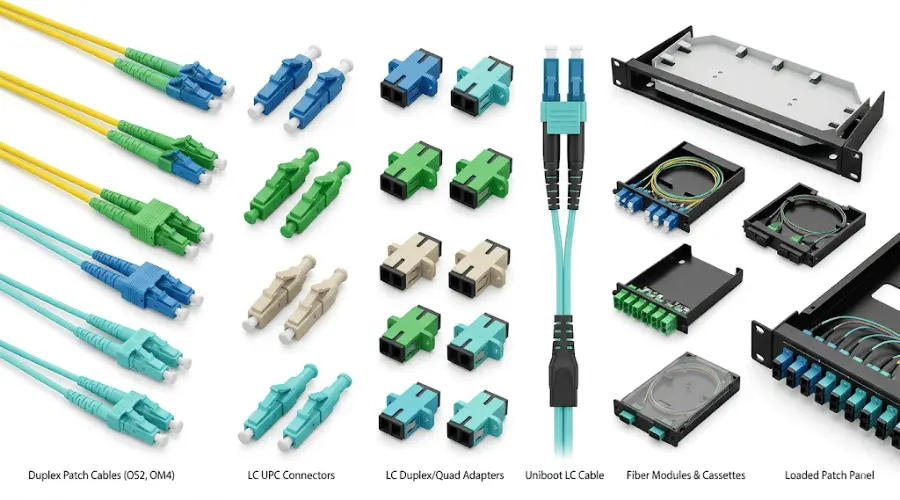

Tengi á móti millistykki á móti Patch snúru

Þessi þrjú hugtök lýsa mismunandi hlutum og ruglingur á þeim leiðir til rangfærslumistaka:

• Thetengier endingin á enda trefjar - hlutinn með hylki og læsingu sem tengist tengi eða millistykki.
• Themillistykki(einnig kallað tengi) er -uppsett eða þil-þil sem stillir saman og tengir tvö tengi saman.
• Thepatch snúru(einnig kallað plástrasnúra eða jumper) er heildarsamsetningin: kapall með tengjum á báðum endum.

Þegar einhver segir „Ég þarf tvíhliða LC,“ gæti hann átt við eitthvað af þessu. Skýrðu áður en þú kaupir.

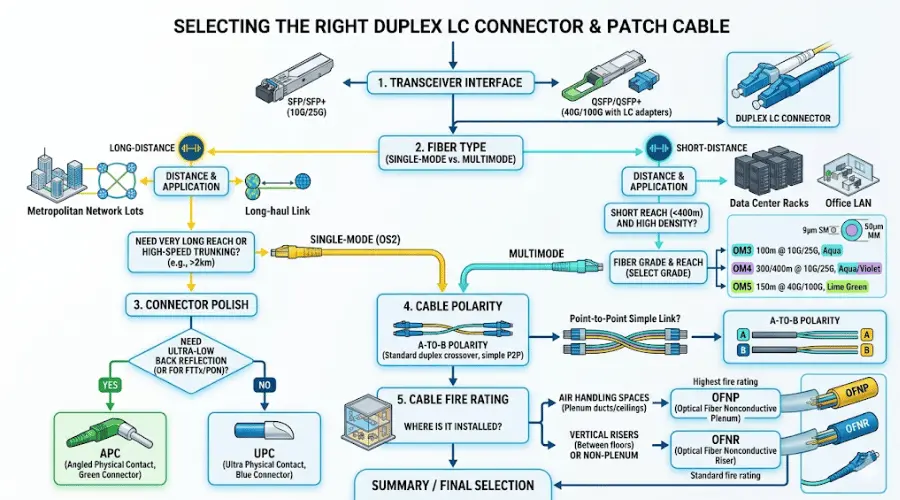

Hvernig á að velja rétta tvíhliða LC tengið: 5 þrepa gátlisti

Frekar en að giska á eða passa saman eftir útliti skaltu vinna í gegnum þessar fimm athuganir í röð. Hvert skref þrengir valkosti þína og kemur í veg fyrir algengustu misræmisvillur.

Skref 1: Staðfestu sendingarviðmótið.

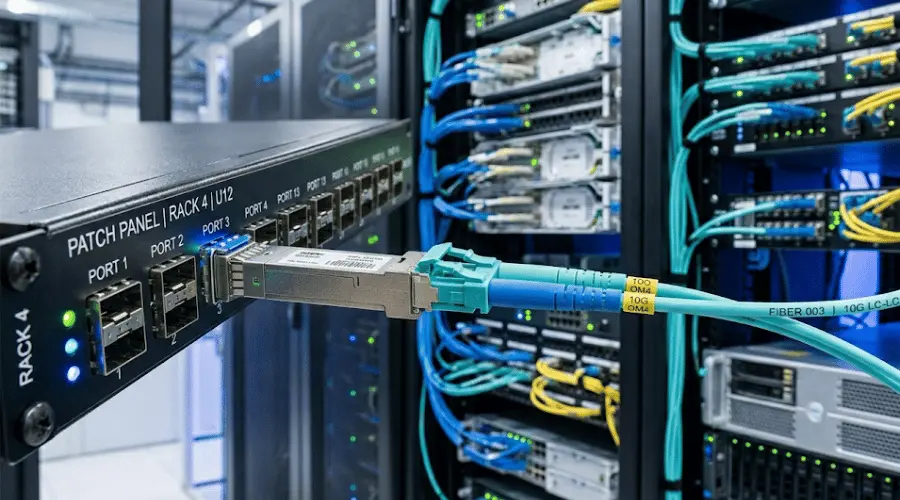

Athugaðu hvort SFP, SFP+, SFP28 eða QSFP einingin þín notar tvíhliða LC tengi. Flestir 1G, 10G og 25G tvíhliða senditæki gera það. Sumar 100G einingar nota LC (td 100G-FR, 100G-LR); aðrir nota MPO (td 100G-SR4). Gagnablað senditækisins er uppspretta sannleikans.

Skref 2: Staðfestu staka-stillingu eða fjölstillingu.

Passaðu trefjagerðina við senditækið. 10G SR ljósleiðari krefst OM3 eða OM4 multimode trefjar. 10G LR ljósleiðari krefst OS2 einfalds-ham ljósleiðara. Notkun rangrar trefjategundar er ein algengasta dreifingarvillan - og það er algjörlega hægt að koma í veg fyrir hana með því að lesa forskriftarblað senditækisins.

Skref 3: Staðfestu pólsku gerð (UPC eða APC).

Fyrir yfirgnæfandi meirihluta LC-gagnavera og fyrirtækjatengla er UPC rétt. APC er tilgreint fyrir FTTx, CATV og sértæk fjarskiptaforrit. Ef sérstakur senditækisins þíns nefnir ekki APC, notaðu UPC.

Skref 4: Staðfestu pólun.

Í tvíhliða hlekk verður Tx trefjarinn í öðrum endanum að tengjast Rx tenginu á hinum endanum. TheANSI/TIA-568.3-E staðallskilgreinir pólunaraðferðir fyrir tvíhliða og fylkistengingar. Fyrir staðlaða tvíhliða LC-tengla er A-til-B krossbandssnúra sjálfgefna - Staða A á öðrum endanum tengist stöðu B á hinum. Ef hlekkur lítur út fyrir að vera líkamlega réttur en helst dimmur er skautaskipti eitt af því fyrsta sem þarf að athuga.

Skref 5: Staðfestu brunaeinkunn kapalsins fyrir uppsetningarumhverfið þitt.

Í Bandaríkjunum krefjast National Electrical Code (NEC/NFPA 70) mismunandi strengjamats eftir því hvar kapalinn er settur upp. OFNP (plenum-rated) snúru er krafist í loft-meðhöndlunarrýmum fyrir ofan fallloft eða undir hækkuðum gólfum. OFNR (stig-rated) kapall er notaður í lóðréttum hlaupum á milli hæða. Notkun riser snúru í plenum rými brýtur gegn reglum og skapar brunaöryggishættu. Athugaðu alltaf staðbundna byggingarreglur og verklýsingar áður en þú pantar kapal - þetta er ákvörðun um samræmi, ekki bara afköst.

Uppsetning og viðhald: Það sem skiptir máli í framkvæmd

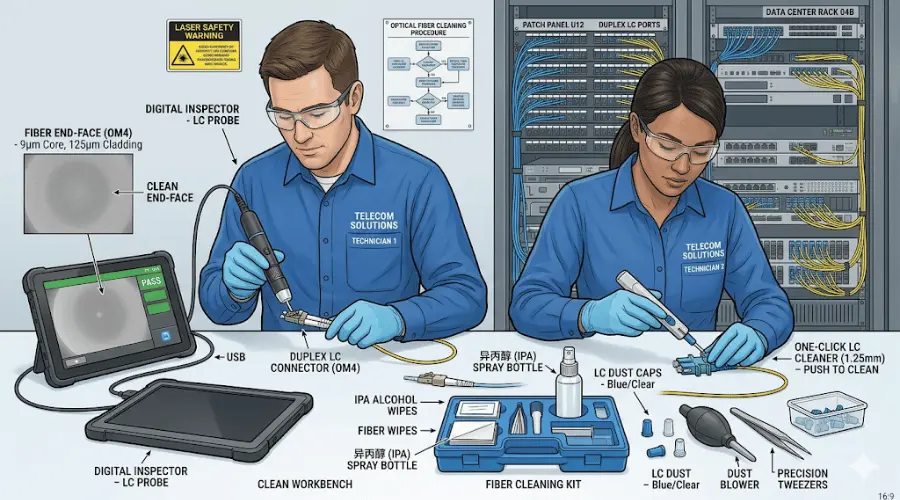

Tvíhliða LC-tengi eru sterkbyggðir, en trefjarendahliðar fyrirgefa ekki mengun. Ein rykögn á þjórfé getur valdið mælanlegu innsetningartapi eða hléum tengivillum. Áhrifaríkasta viðhaldsvenjan er aðskoða og þrífa hvert tengifyrir pörun - í hvert skipti, án undantekninga. Notaðu trefjaskoðunarsvið til að athuga endaflötinn og hreinsaðu með þurru eða blautu hreinsitæki sem hæfir tengigerðinni.

Handan við endahliðina skaltu vernda snúruleiðina. Forðastu að beygja plástursnúra þéttari en lágmarksbeygjuradíusinn sem framleiðandi kapalsins tilgreinir. Notaðu rétta snúrustjórnun í háum-rekkum til að koma í veg fyrir að þyngd eða spenna togi í tengjunum. Geymið rykhettur á ónotuðum millistykki og á ótengdum endum plástursnúrunnar.

Eftir allar breytingar - að bæta við nýjum plástri, færa snúru, skipta um senditæki - prófaðu hlekkinn. Gangið úr skugga um að hlekkurinn komi upp og að ljósafl sé innan tilgreinds sviðs senditækisins. Fyrir nýjar uppsetningar eðaúrræðaleit viðvarandi vandamála, notaðu optical loss test set (OLTS) til að mæla innsetningartap frá enda-til-enda og staðfesta pólun. Viðbrögð við bilanaleit eftir framleiðslustöðvun er alltaf dýrari en tveggja-mínútna eftir-uppsetningarpróf.

Algeng mistök og hvernig á að forðast þau

Að því gefnu að tvíhliða LC jafngildi multimode.

Duplex LC er tengisnið, ekki trefjagerð. Það virkar bæði með stakri-stillingu og fjölstillingu trefjum. Passaðu snúruna alltaf við senditækið, ekki við lögun tengisins.

Blandar UPC og APC tengjum.

UPC-tengi sem er tengt við APC-millistykki - eða öfugt - veldur miklu ávöxtunartapi og er hætta á varanlegum skaða á hylki. Athugaðu litakóða (blár=UPC, grænn=APC), en staðfestu líka með merkimiðanum og sérstakrinum. Ekki gera ráð fyrir að fyrri tæknimaðurinn hafi notað rétta pólsku tegundina í sameiginlegri aðstöðu eða sambýlisumhverfi. Skoðaðu áður en þú tengir.

Hunsa pólun.

Í tvíhliða trefjum verður Tx að lenda á Rx. Öfugt par framleiðir hlekk sem lítur út fyrir að vera líkamlega tengdur en fer ekki framhjá neinni umferð. Þegar nýlagaður hlekkur er dimmur og senditækið sýnir ekkert Rx afl, athugaðu pólun áður en skipt er um vélbúnað.

Sleppir brunaeinkunn kapalsins.

Til að flýta sér að koma tengil upp er freistandi að grípa hvaða plástursnúru sem er í boði. En að nota OFNR snúru í plenum rými er kóðabrot sem getur skapað ábyrgð í brunaskoðun. Haltu-hlutfalli-hlutfalli og-hlutfalli greinilega aðskilið og merkt.

Kaupir eingöngu á verði.

Lág-plásturssnúra frá óþekktum uppruna gæti verið með lélega rúmfræði hylkja, ósamkvæm pólsk gæði eða jakkaefni sem uppfyllir ekki einkunnaforskriftina. Kostnaður við einn bilaðan tengil í framleiðsluumhverfi - greiningartími, varahlutir, þjónustuáhrif - er næstum alltaf meiri en sparnaðurinn við ódýrari snúru. Kauptu frá söluaðilum sem veita prófunarskýrslur og styðja rekjanlega framleiðslu.

Tvíhliða LC í hnotskurn: Fljótlegar samanburðartöflur

Simplex LC vs Duplex LC

Einföld-stilling á móti Multimode Duplex LC

UPC vs APC Pólska

Algengar spurningar

Hver er munurinn á tvíhliða LC tengi og tvíhliða LC millistykki?

Tengið er endalokin á snúrunni - það heldur hylkinum og tengist í tengi. Themillistykkier spjaldið-festingarhluti sem heldur tveimur tengjum í röð þannig að þau geti passað saman. Þú þarft bæði fyrir fullkomna tengingu, en þeir eru aðskildir íhlutir með mismunandi hlutanúmerum.

Er hægt að nota tvíhliða LC-tengi með bæði stakri-stillingu og fjölstillingu trefjum?

Já. LC tengisniðið virkar með báðum trefjategundum. Það sem ræður úrslitum er snúran og senditækið, ekki tengið sjálft. Vísa til okkarsamanburður á stakri-stillingu á móti fjölstillingufyrir nákvæmar leiðbeiningar.

Hvað þýðir A-B pólun í tvíhliða LC plástursnúru?

A-B pólun þýðir að trefjarinn í A-stöðu við annað tengið samsvarar stöðu B á hinu tenginu og öfugt. Þessi crossover tryggir að Tx í öðrum endanum tengist Rx í hinum. ANSI/TIA-568.3-E staðallinn tilgreinir A-til-B plástursnúrur sem sjálfgefið fyrir tvíhliða trefjakerfi.

Eru tvíhliða LC tengi algeng í SFP og SFP+ sendum?

Já. Meirihluti SFP (1G) og SFP+ (10G) tvíhliða senditæki notar tvöfalt -LC viðmót. Sama á við um margar SFP28 (25G) einingar. Sumar QSFP28 einingar fyrir 100G stak-lambda forrit (eins og 100G-FR) nota einnig tvíhliða LC.

Hver er munurinn á duplex LC patch snúru og uniboot LC snúru?

Venjulegur tvíhliða LC plástursnúra hefur tvo aðskilda trefjasnúra tengda saman. Auniboot LC snúrukeyrir báðar trefjarnar í einni hringlaga jakka, minnkar þvermál kapalsins og eykur þéttleika. Sum uniboot hönnun leyfa verkfæra-frjálsa pólunarrofi við tengið.

Get ég blandað tvíhliða LC tengjum með mismunandi pólskum gerðum?

Nei. Að tengja UPC-tengi við APC-tengi (eða öfugt) hefur í för með sér loftgap, aukið afturtap og hugsanlega varanlegan skaða á endaflötum ferrunnar. Passaðu alltaf pólsku tegundirnar. Ef kross-tenging er algerlega nauðsynleg skaltu nota-tilbúna blendinga snúra sem er hannaður fyrir UPC-til-APC umskipti.

Hvernig þríf ég tvíhliða LC tengi á öruggan hátt?

Notaðu trefjaskoðunarsmásjá til að athuga endahliðina fyrst. Ef mengun er sýnileg skaltu þrífa með þurru -smelluhreinsiefni eða ló-lausu þurrku sem er vætt með trefjahreinsiefni. Notaðu aldrei þjappað loft úr dós - það getur skilið eftir sig leifar. Athugaðu aftur- eftir hreinsun til að ganga úr skugga um að endaflöturinn sé skýr. Fyrir nánari verklagsreglur, sjá okkarleiðbeiningar um hreinsun trefjatengis.

Hvað veldur merkjatapi í tvíhliða LC trefjartengli?

Algengustu orsakirnar eru mengaðar endahliðar, léleg jöfnun ferruls, skemmdir á tengipússi vegna endurtekinnar pörunar án hreinsunar, trefja örbeygjur- eða macro-beygjur sem fara yfir lágmarksbeygjuradíus og skautunarvillur sem koma í veg fyrir að tengingin komist á. Kerfisbundin notkun á skoðun, þrif og prófun eftir-uppsetningu útilokar flest þessara vandamála. Fyrir dýpri bilanaleit, okkarLeiðbeiningar um bilanaleit með ljósleiðaratekur til viðbótarsviðsmynda.

Hvenær ætti ég að velja plenum-kapal fyrir tvíhliða LC-tengingu?

Alltaf þegar kapallinn liggur í gegnum loftrými - er svæðið fyrir ofan fallloft eða undir upphækkuðu gólfi sem er notað til að meðhöndla loft í loftræstikerfi. Bandarískir byggingarreglur samkvæmt NFPA 90A og NEC krefjast OFNP-snúru í þessum rýmum. Fyrir lóðrétt hlaup á milli hæða (stúkurými) er OFNR kapall venjulega ásættanlegt. Staðfestu alltaf með staðbundnum reglum, þar sem lögsagnarumdæmi kunna að hafa viðbótarreglur.

Ætti ég að nota LC UPC eða LC APC fyrir gagnaverstenglana mína?

Fyrir staðlaða Ethernet-tengla (1G, 10G, 25G, 100G) í gagnaverumhverfi er LC UPC sjálfgefið. APC er tilgreint í fjarskipta-, CATV- og FTTx-kerfum þar sem endurspeglun mjóbaks- er mikilvæg. Ef sendingartækið þitt tilgreinir ekki APC er UPC rétti kosturinn. Sjáið okkarPC vs UPC vs APC handbókfyrir fullan samanburð.

Heimildir og frekari lestur

• IEC 61754-20:2012- Alþjóðlegur staðall sem skilgreinir viðmótsvíddir fyrir LC-tengjafjölskylduna.
• ANSI/TIA-568.3-E yfirlit (TIA Fiber Optics Tech Consortium)- Staðall fyrir ljósleiðarakaplar og íhluti, þar á meðal skautunaraðferðir fyrir tvíhliða og fylkiskerfi.
• NFPA 90A- Staðall fyrir uppsetningu á-loftræsti- og loftræstikerfum, sem stjórnar brunaeinkunnum kapals í samrýmisrými.
