Hvað er FC trefjatengi? Tegundir, notkun og valleiðbeiningar

AnFC trefja tengier kringlótt, snittari ljósleiðaratengi sem skrúfast í millistykki eða búnaðartengi í stað þess að þrýsta inn eins og SC eða LC tengi. Nafnið er venjulega lesið semFerrule tengi, og öll hönnunin er til staðar til að gera eitt vel: halda stöðugri, endurtekinni sjóntengingu sem helst þegar búnaður er meðhöndlaður, færður eða verður fyrir titringi.

FC er ekki lengur sjálfgefið fyrir ný há-þéttleikanet - sem hlutverkið tilheyrirLC tengi. En það er enn algengt á sjónprófunartækjum, í hlutum eldri fjarskipta- og flutningsmannvirkja og í leysi-, skynjara- og skautun-viðhalds (PM) trefjakerfum. Þessi handbók fjallar um hvernig FC virkar, hvernig FC/PC, FC/UPC og FC/APC eru mismunandi, hvar FC er enn tilgreint í dag og hvernig á að velja rétta FCtengi, plástursnúra, pigtail eða millistykki fyrir verkefni.

Hvernig virkar FC trefjatengi?

FC tengi notar snittari tengihnetu til að læsast á millistykki eða tækistengi. Þegar hnetan er hert er gormunni-hlaðnum þrýst í snertingu við hliðina sem tengist, þannig að trefjarendahliðarnar tvær eru í röð þannig að ljós geti farið framhjá með litlum tapi. Viðmótsvíddir eru skilgreindar á alþjóðavettvangi íIEC 61754-13, sem tilgreinir FC tengifjölskylduna í kringum 2,5 mm hylki og snittari, gorma-tengi.

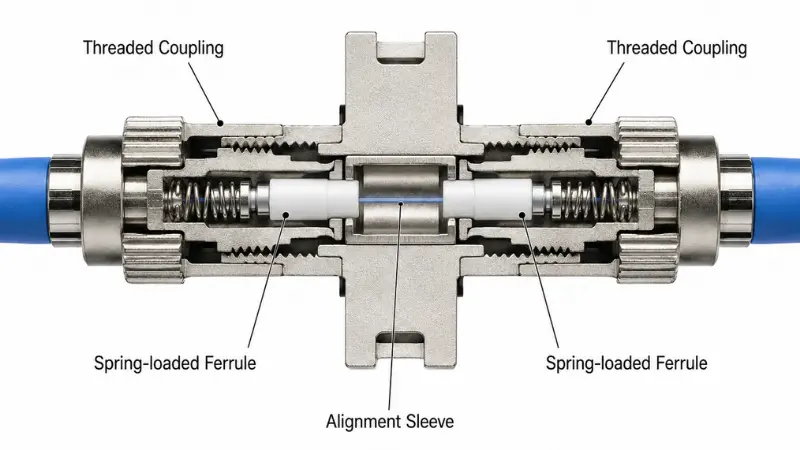

Þráður tengingarbúnaður

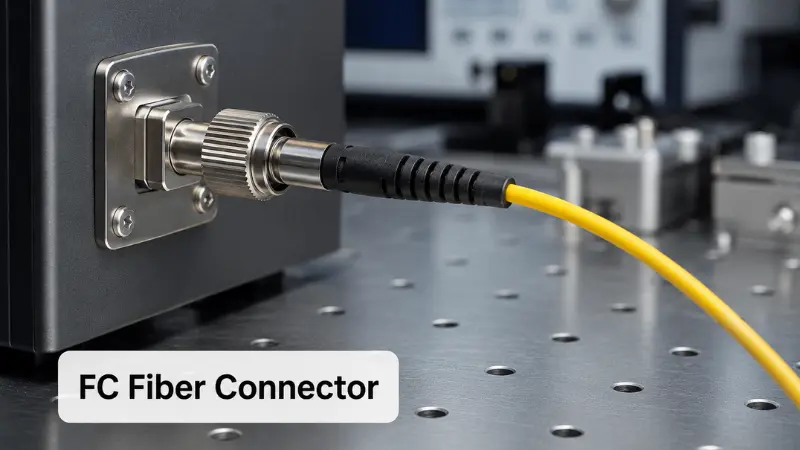

Skrúfan-á tenginu er einkennisatriði tengisins. Í stað þess að smella á sinn stað snýrðu hnetunni þar til tengið situr. Ávinningurinn er vélrænn stöðugleiki: tengingin þolir óviljandi tog og heldur röðun sinni undir titringi, sem er nákvæmlega það sem prófunarbekkir og tækjatengi þurfa.

Viðskiptin-eru hraði. Að þræða og taka hverja tengingu af er hægari en ýta-togaðgerð SC eða LC, svo FC er sjaldan rétta tólið fyrir þéttan plástur sem er oft endur-pjatlað. Það vinnur sér sess þar sem tenging er stillt einu sinni og búist er við að hún haldist áreiðanleg.

Ferrúla, lykill og hlutarnir sem skipta máli

Að þekkja helstu hlutana auðveldar bæði tilgreiningu og bilanaleit:

• Ferrule- venjulega 2,5 mm keramik (sirconia) strokkur sem heldur og miðjar trefjarnar við endaflötinn, sömu nafnstærð og SC og ST ferrules.
• Tengihneta- málmkraginn sem snýst sem þræðist á millistykkið og beitir snertikrafti.
• Jöfnunarlykill- lítill karllykill á tengihlutanum sem stillir stefnuna og kemur í veg fyrir að ferrúlan snúist á móti hliðarendahliðinni sem passar.
• Tengi yfirbygging og stígvél- húsið sem heldur öllu saman ásamt álags-skónum sem verndar trefjarnar þar sem þær fara út.
• Millistykki ermi- inni í FC millistykkinu tekur tvískipt jöfnunarhylki við báðum hyljunum og stillir þeim upp.

Jöfnun skiptir máli vegna þess að illa sitjandi eða þverlykill-tengi eykur innsetningartapi og afturtap, og það getur klóraðfágað endaflöt. Lykillinn er sérstaklega mikilvægur á hornuðum (APC) tengjum, þar sem snúningsstaða hefur bein áhrif á frammistöðu.

FC tengi pólskar gerðir: PC, UPC og APC

FC-tengi eru með mismunandi enda-andlitsflæðingar og pólskur - ekki tengihlutinn - er aðallega það sem veldur endurspeglun og tapi á innsetningu. Ef þú manst eftir einhverju úr þessum hluta, mundu eftir þriggja-stafaviðskeytinu á hlutanúmerinu. Sjá leiðbeiningar okkar til að fá dýpri yfirsýn yfir allar tengifjölskyldurPC, UPC og APC pólskur.

FC/PC (líkamlegur tengiliður)

PC er upprunalega kúptu lakkið, þar sem trefjakjarnar snerta undir léttum vorþrýstingi. Það virkar, en endurspeglunarárangur þess fylgir nýrri bólum, þannig að hann er sjaldan tilgreindur í nýjum verkefnum í einum-stillingu og birtist nú aðallega á eldri búnaði.

FC/UPC (Ultra Physical Contact)

UPC er fínni, stýrðari útgáfa af tölvu. Það skilar litlu innsetningartapi og traustu ávöxtunartapi, og það er hagnýtt sjálfgefið fyrir almenna einn-stillingstengla, rannsóknarstofutengingar og búnaðarviðmót sem þurfa beinan líkamlegan-snertibúnað. UPC hlutar eru venjulega merktir með bláum stígvélum, þó að litakóðun geti verið mismunandi eftir framleiðanda.

FC/APC (Angled Physical Contact)

APC pússar endaflötinn í horn - staðlaða gildið er 8 gráður - þannig að endurkastað ljós er beint inn í klæðninguna í stað þess að vera beint aftur í átt að upptökum. Það dregur verulega úr bakspeglun, þess vegna er APC valið fyrir kerfi sem eru næm fyrir endurkastuðu ljósi: CATV og hliðræn myndskeið, PON og FTTH strauma, leysigjafa og nákvæmnismælingar. APC hlutar bera venjulega græna stígvél.

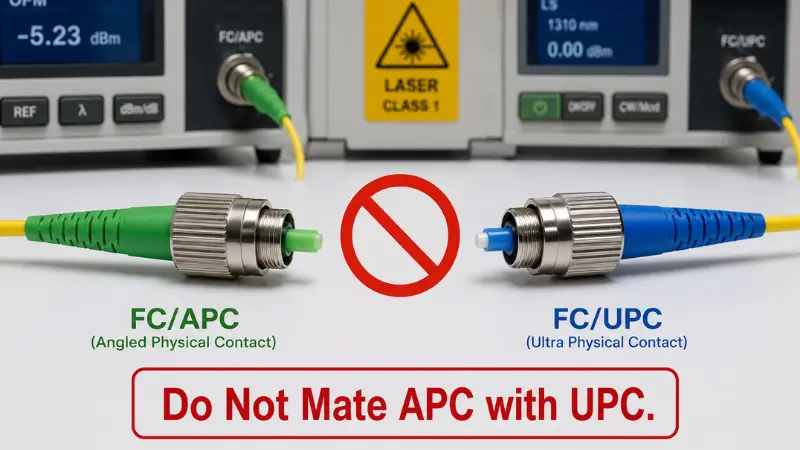

APC tengi mega aðeins passa við APC tengi sem deila sama lykli. Að þvinga APC andlit upp að UPC eða PC andliti veldur miklu tapi og getur skaðað báðar endahliðar varanlega.

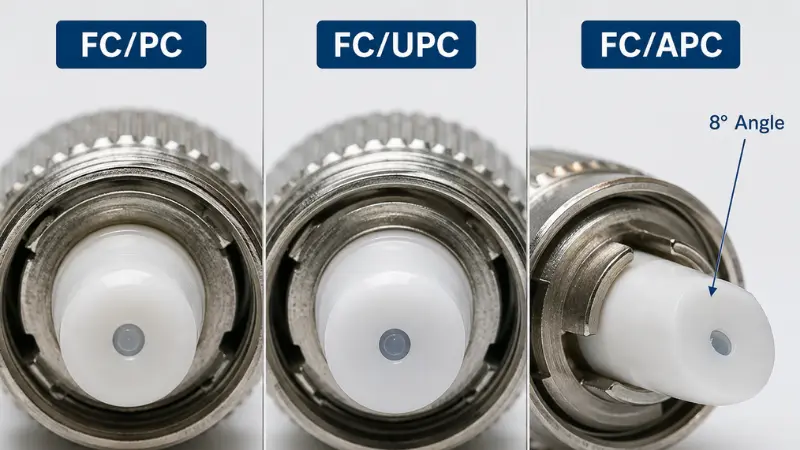

PC vs UPC vs APC í hnotskurn

Ávöxtunartölur-tap hér að ofan endurspegla stig sem almennt er nefnt í alþjóðlegum frammistöðustöðlum eins ogIEC 61753og í gagnablöðum birgja; Staðfestu alltaf nákvæma einkunn gegn prófunarskýrslu fyrir þá hluti sem þú pantar.

Hvernig á að segja FC/APC og FC/UPC í sundur

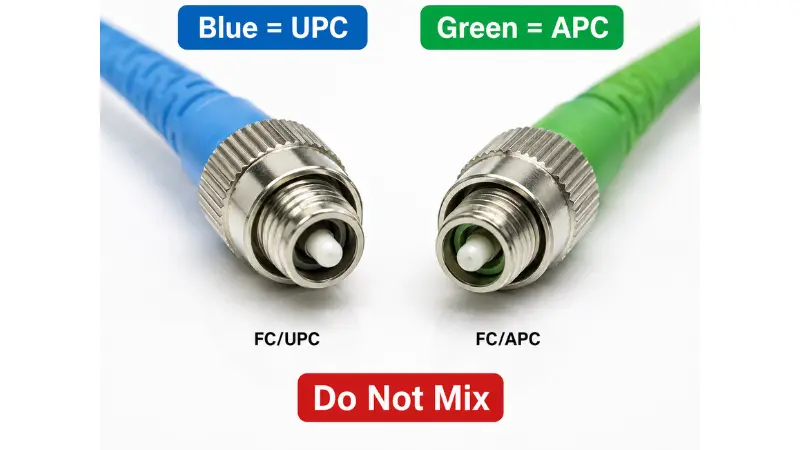

Í reynd geturðu venjulega borið kennsl á pólskuna á fjóra vegu: stígvélalit (grænt fyrir APC, blátt fyrir UPC), sýnilega hornið á ferruloddinum, viðskeyti á pöntunarforskriftinni eða merkimiðanum (FC/APC vs FC/UPC), og merkingin á búnaðartenginu. Ef þú ert í vafa skaltu athuga gáttarmerkið fyrst frekar en að dæma eftir útliti - það er einfaldasta leiðin til að forðast APC/UPC misræmi.

Hvar eru FC trefjatengi enn notuð í dag?

Sanngjarn spurning fyrir hvaða tengi sem er fyrir LC er hvort það sé úrelt. FC er ekki - heldur hefur hann einfaldlega minnkað við þá staði þar sem stöðugleiki þess er þess virði að tengingin sé hægari.

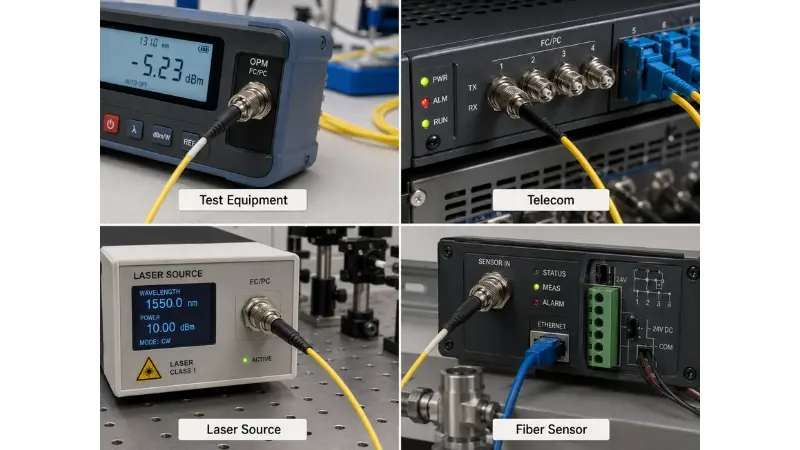

Prófunar- og mælitæki

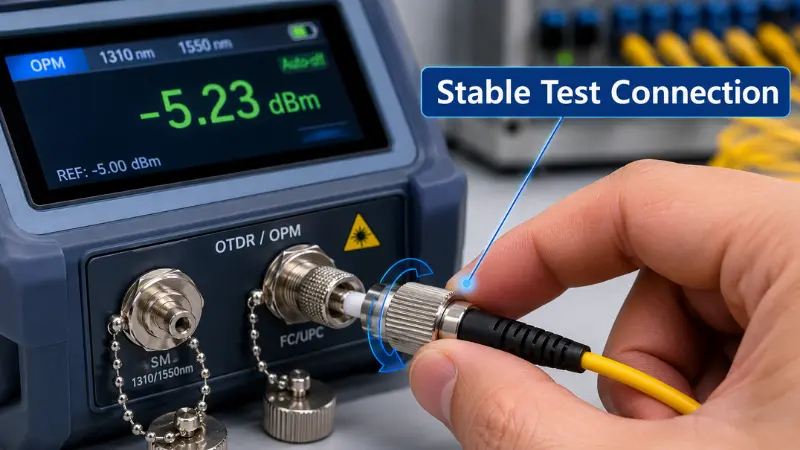

FC er kunnugleg sjón á ljósaflmælum, ljósgjöfum, OTDR og ljósrófsgreiningartækjum, sem og á viðmiðunarprófunarsnúrum-. Þráða tengingin heldur stöðugri, endurtekinni snertingu, sem heldur mælingum í samræmi við margar tengingar/aftengingarlotur - sem er raunverulegur kostur þegar laus tengi gæti skekkt lestur.

Fjarskipta- og flutningskerfi

Sum fjarskipta- og flutningatæki, sérstaklega eldri pallar, voru byggðir í kringum FC-hafnir og nota þær enn. Nýbyggingar hallast aðSC tengií aðgangsnetum og LC á búnaði, en FC gæti samt þurft að passa við núverandi undirvagn eða dreifigrind.

Lasarar, skynjarar og PM trefjar

Leysitæki, trefjaskynjarar, rannsóknaruppsetningar og PM trefjasamstæður nota oft FC vegna þess að vélrænn stöðugleiki og nákvæm, endurtekin jöfnun skiptir meira máli en tengihraði. Í þessum kerfum getur jafnvel lítið magn af bakspeglun valdið óstöðugleika í uppsprettu eða spillt mælingu, svo FC/APC er algengt hér.

Iðnaðar- og-titringsumhverfi

Vegna þess að tengingin er snittari getur FC hentað tengingum sem verða fyrir titringi eða hreyfingum. Hentugleiki veltur enn á fullri samsetningu - togafléttingu, gæðum millistykkis og uppsetningu - ekki tenginu einu.

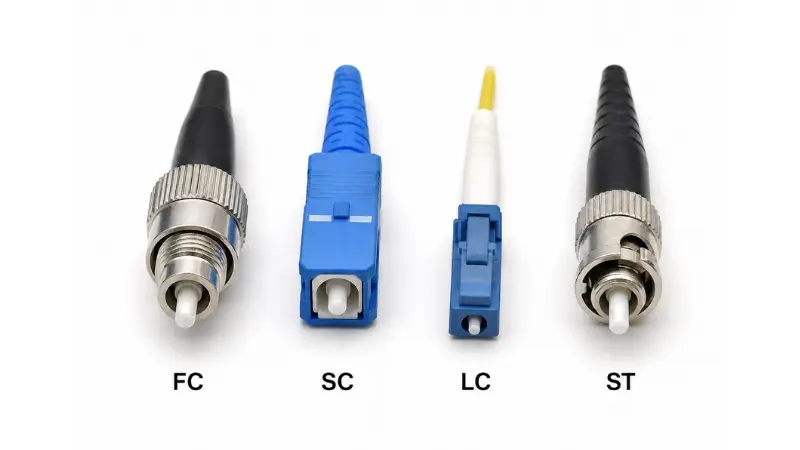

FC vs SC vs LC vs ST tengi

FC er einn valkostur af mörgum. Samanburður á því við önnur almenn tengi gerir ákvörðunina skýrari.

Hvaða tengi ættir þú að velja?

• Veldu FCþegar tengt er við prófunartæki, samsvörun eldri FC-búnaðar, eða smíðar leysir/skynjara/PM tengla þar sem stöðug röðun fer fram úr hraða.
• Veldu LCfyrir senditæki oghá-þéttleika snúru, þar sem 1,25 mm ferrule hennar tvöfaldar um það bil tengiþéttleika.
• Veldu SCfyrir FTTH og aðgangsnet, þar sem SC/APC er víða notað og auðvelt að slíta henni á þessu sviði.
• VelduSTaðallega til að passa við núverandi multimode verksmiðju; það er sjaldan valið fyrir nýtt verk.

Ef þú ert að þyngja tvær 2,5 mm skrúfurnar-á móti-þrýstivalkostunum sérstaklega, athugasemd okkar ummunur á SC og FC tengjumfer dýpra í-viðskiptin.

FC tengivalsfylki

Til skjótrar tilvísunar, hér er hvernig valið fellur venjulega eftir umsókn:

Kostir og takmarkanir FC tengi

Heiðarleg samantekt: FC skiptir um þægindi fyrir stöðugleika. Það er góður samningur á sumum stöðum og lélegur á öðrum.

Þar sem FC er sterkt.Þráða tengingin þolir aftengingu og titringi fyrir slysni, hylkja-og-hönnunin styður endurtekna röðun og tengið er fáanlegt í bæði UPC og APC til að henta mismunandi ávöxtunarþörfum-taps - og þess vegna er það viðvarandi í prófunar-, laser- og PM forritum.

Þar sem FC skortir.Það er hægara að tengja og aftengja en SC eða LC, það er líkamlega stærra en LC og passar því illa fyrir há-þéttleikaplötur, og það krefst meiri aðgát við pörun: lykillinn verður að vera í röð og aldrei ætti að þvinga ferrulinn eða snúa honum á móti maka sínum.

Hvenær á ekki að nota FC

Slepptu FC þegar þéttleiki tengisins eða plásturshraði er í forgangi (ná til LC), þegar staðlað FTTH eða aðgangsnet er notað (SC/APC er venjulega normið), eða þegar ekkert á hlekknum krefst í raun snittuðum stöðugleika FC. Að velja FC „til að vera öruggur“ ​​á þéttu spjaldi eykur venjulega bara kostnað og hægir á uppsetningu.

FC Patch Cord vs FC Pigtail vs FC millistykki

Þessar þrjár FC vörur leysa mismunandi vandamál og blanda þeim saman er algeng pöntunarvilla:

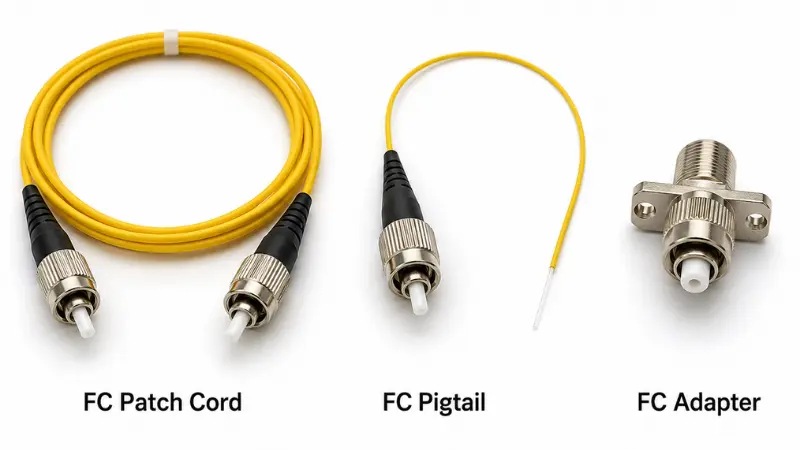

• FC plástursnúrureru búnar á báðum endum og tengja tvö tengi beint -, til dæmis, hljóðfæri við plásturspjald. Jakkar eru venjulega 2,0 mm eða 3,0 mm.
• FC svínahalarhafa tengi á öðrum endanum og beina trefjar á hinum, sem ætlað er að sameinast- í snúru eða bakka. Þeir nota venjulega 0,9 mm þétta-buffaða trefjar.
• FC millistykki(tengi) eru kvenþilið sem tengir tvö FC tengi í gegnum jöfnunarhylki; þeir festast í spjöldum, kössum og girðingum.

Hvernig á að velja rétta FC trefjatengi?

Áður en þú pantar FC-tengi, plástursnúru, pigtail eða millistykki skaltu staðfesta þessa fimm hluti.

1. UPC eða APC

Notaðu FC/UPC fyrir almenna-stillingstengla þar sem lítið innsetningartap er nóg. Notaðu FC/APC þar sem endurspeglun skiptir máli - leysir, hliðstæða/CATV, PON og nákvæmnismælingar. Blandaðu aldrei APC við UPC eða PC.

2. Trefjartegund

Staðfestu hvort hlekkurinn séeinn-hamur eða multimode. Single-ham FC er venjan í fjarskipta-, prófunar- og langlínuljóstækni; multimode FC er til en er mun sjaldgæfari í nýjum verkum.

3. Þvermál kapals

Passaðu stígvélina og tengið við snúruna: 0,9 mm þéttir-þjappaðir trefjar fyrir flestar snæringar og 2,0 mm eða 3,0 mm jakkar fyrir plástursnúrur, allt eftir leið og endingu.

4. Samhæfni millistykki og lykill

Millistykkið verður að passa við lakkið og lykilinn. FC millistykki koma í þröngum lykli (oft merkt NK / 2,0 mm) og breiður lykli (WK / 2,14 mm), með þröngu lyklinum algengari í dag. Fyrir FC/APC er lyklajöfnun mikilvæg vegna þess að hornstaða setur frammistöðu - ósamræmi lykill getur komið í veg fyrir rétt sæti eða hækkun.

5. Frammistöðukröfur

Ekki stoppa við nafn tengisins. Staðfestu tölurnar sem ákveða hvort hlekkurinn virkar:

• Innsetningartap (IL)- ljós glatast sem fer í gegnum parið; lægra er betra. Spyrðu um dæmigerð og hámarksgildi.
• Ávöxtunartap (RL)- ljós endurkastast í átt að upprunanum; hærri dB er betra og það er aðalástæðan fyrir því að velja APC.
• Rekstrarbylgjulengd- staðfestu að samsetningin sé metin fyrir gluggann þinn (til dæmis 1310/1550 nm á stakri-stillingu).
• Jakki, ending og umhverfi- jakkaeinkunn (eins og LSZH), ending-tappans og allar kröfur utandyra eða iðnaðar.

Fyrir B2B pantanir er líka þess virði að staðfesta að birgir geti veitt prófunarskýrslur, sérsniðnar lengdir, merkingar og umbúðir.

Algeng mistök sem ber að forðast?

• Blanda APC og UPC:Mismunandi -andlitsrúmfræði þýðir að pörun þeirra veldur miklu tapi og getur skemmt lakkið. Í innkaupum koma flestar FC-villur niður á ósamræmi í pólsku, -þvermáli í snúru eða að gert er ráð fyrir að hver FC-millistykki sé skiptanleg.
• Hunsa hreinlæti:Ryk, olía og rispur auka tap og eyðileggja endurtekningarhæfni prófana. Skoðaðu oghreinsaðu endaandlitiðá undan hverjum maka, sérstaklega á hljóðfæri.
• Notkun FC þar sem LC eða SC passar betur:Hátt-þéttleiki spjöld vilja venjulega LC; FTTH vill venjulega SC/APC. Reserve FC fyrir snittari stöðugleika eða búnaðarsamhæfi.
• Gleymdi höfnunum í báðum endum:Tengið þarf að passa við tækið, millistykkið, spjaldið eða tækið. Áður en þú pantar FC plástursnúrur skaltu athuga báða enda hlekksins - og lesa merkimiðann frekar en að giska eftir útliti.

Gátlisti fyrir kaup á FC trefjatengi

Staðfestu þetta áður en þú pantar:

• Tengistilling: FC til FC, eða blendingur eins og FC til LC eða FC til SC
• Pólska: UPC eða APC
• Trefjar: einn-hamur eða multimode
• Lengd snúru
• Þvermál kapals: 0,9 mm, 2,0 mm eða 3,0 mm
• Jakkaefni og einkunn
• Einfalt eða tvíhliðauppbyggingu
• Gerð millistykkis, lykill og festingarstíll
• Markmið við innsetningartap og ávöxtunartap
• Prófunarskýrsla, merkingar og pökkunarþarfir

Innkaupaskýrslur fyrir B2B kaupendur

Fyrir verkpantanir duga vörulista oft ekki til. Kapallengd, jakkaefni, stígvélalitur, pólskur, merkimiðasnið og umbúðir hafa allt áhrif á hversu mjúklega hlutirnir eru settir upp í mælikvarða - og flest formijanleg FC vandamál á staðnum rekja til ósamræmis á pólsku, rangs snúruþvermáls eða millistykkislykils sem var ekki tilgreindur. Læstu þessar upplýsingar inni á innkaupapöntuninni og biddu um-lotuprófunarskýrslur um hvaðeina sem gefur prófunarbúnað eða endurskins-viðkvæma tengla.

Niðurstaða

FC trefjatengi er snittari tengi sem er smíðað fyrir stöðugar, endurteknar sjóntengingar, sem heldur því viðeigandi á prófunartækjum, í leysi- og skynjarakerfum og hvar sem núverandi búnaður var hannaður í kringum FC tengi - jafnvel þar sem LC og SC ráða yfir nýjum-háþéttni og aðgangsnetum. Veldu FC þegar höfnin, árangursmarkmiðið eða umhverfið kallar sérstaklega á það; náðu í LC fyrir þéttleika og SC/APC fyrir FTTH.

Áður en þú pantar skaltu keyra skyndiprófin sem koma í veg fyrir flest vandamál: Staðfestu báðar búnaðartengi, pólsku (UPC eða APC), gerð trefja, þvermál kapalsins og millistykkislykilinn, og biddu um prófunarskýrslu um allt sem er fóðrunartæki eða endurskins-viðkvæm hlekki. Að koma þeim rétt fyrir framan er það sem heldur innsetningartapi, skilatapi og endurvinnslukostnaði niðri.
