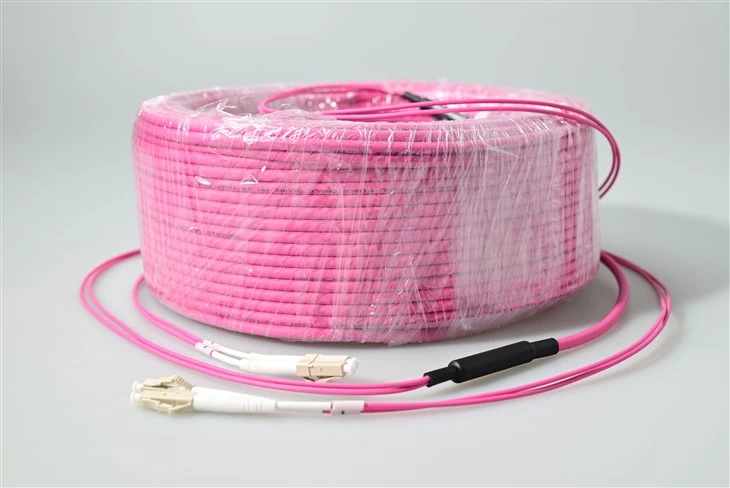

Hvað er LC LC patch snúru?
LC-LC ljósleiðarasnúraer lítill fyrirferðarlítill plástrasnúra sem er mjög vinsæll í mörgum forritum. Þessar netlausnir eru meðal annars fjarskiptanet, staðarnet, gagnavinnslunet, lúkningar tækja og dreifingu húsnæðis. LC-LC plástrasnúrur eru hannaðar til að skila hröðum Ethernet lausnum í Gigabit forritum og ATM forritum með minni plássnotkun.
Forskrift
| Parameter | Eining | FC, SC, LC/ Brynvarið trefjaplástrasnúra | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Innsetningartap (dæmigert) | dB | Minna en eða jafnt og 0,3 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,3 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,3 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,3 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,3 | Minna en eða jafnt og 0,3 |
| Tap á skilum | dB | Stærri en eða jafn 45 | Stærri en eða jafnt og 50 | Stærri en eða jafnt og 60 | Stærri en eða jafnt og 30 | Stærri en eða jafn 45 | Stærri en eða jafnt og 50 | Stærri en eða jafnt og 30 | Stærri en eða jafn 45 | Stærri en eða jafnt og 50 | Stærri en eða jafn og 35 | Stærri en eða jafnt og 55 | Stærri en eða jafnt og 75 |
| Rekstrarbylgjulengd | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Skiptanleiki | dB | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | ||||||||
| Titringur | dB | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | ||||||||
| Rekstrarhiti | gráðu | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Geymsluhitastig | gráðu | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Þvermál kapals | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Eiginleikar
Uppfyllir vaxandi kröfur um SFF lausnir
LC tengi eru framleidd með aðeins 1,25 mm þvermál hylki sem er mikill kostur fyrir þéttbýl ljósleiðarakerfi. LC tengið er framleitt samkvæmt staðlinum IEC 61754-20 fyrir háþéttnitengingar eins og í SFP, XFP og SFP+ senditæki. Til að fá dýpri skoðun á því hvernig þetta skilar sér í raunveruleikauppfærslur, sjá leiðbeiningar okkar umhár-þéttleiki LC trefjatengilausnir fyrir SFP+ og gagnaverumhverfi.
Singlemode eða Multimode LC-LC, Riser eða Plenum einkunn
Við útvegum LC-LC ljósleiðarasamstæður, meðeinstilling (9/125 OS1, OS2), tvíhliða og fjölstilling (50/125 og 62.5/125)valkosti. Þú getur valið hvort það er fyrir tengingar fyrir stækkunarkerfi eða plenum tengingar eða ef þú vilt að það sé algjörlega sérsniðið, þú getur haft samband við okkur til að vita meira um OEM/ODM þjónustu okkar fyrir LC-LC plástursnúrur.
Auðvelt og þægilegt að draga út
LC-LC tengingar eru byggðar með þægilegri smellustillingu og eru búnar læsingarbúnaði sem er svipaður og festingarflipi RJ45 tengis. Nú er auðvelt að tengja og aftengja tengið frá tækinu. Læsifliparnir eru sprautumótaðir- með aukinni endingu til að standast tog, álag, hnökra og högg við uppsetningu og viðhald á kapal.
Örugg og prófuð trefjasamsetning með lágu innsetningartapi
Plástursnúrurnar okkar eru 100% sjónskoðaðar og prófaðar til að koma með lítið innsetningartap sem er ekki meira en 0,02 dB.
Umsóknir
LC multimode tvíhliða OM4 plástursnúran er hönnuð sérstaklega fyrir umhverfi þar sem tengiþéttleiki, stutt-bandbreidd og hröð heit-skipti skipta meira máli en fjarlægð. Vegna þess að 1,25 mm SFF ferrúlan er hálf þvermál venjulegrar SC ferrule, passar þessi LC OM4 tvíhliða trefjastökkvari tvöfalt fleiri tengi inn í sama 1U spjaldrýmið - og þess vegna eru eftirfarandi aðstæður aðaluppsetningarmarkmið hans.
Hár-þéttleiki SFP+ / QSFP+ senditæki rekki
Rúm beint í 10G SFP+, 25G SFP28 og 4×10G QSFP+ brot-út búr. 1,25 mm SFF LC plástursnúran heldur halla-til-ports við 6,25 mm, sem passar við vélræna bilið sem skilgreint er af IEC 61754-20 fyrir staflaðan sendiviðtakabúr.
10G / 40G / 100G Short-Reach Multimode hlekkir
OM4 50/125 leysir-bjartsýni trefjar skila 10GBASE-SR allt að 400 m, 40GBASE-SR4 allt að 150 m og 100GBASE-SR10 allt að 150 m. Þetta gerir OM4 LC-LC tvíhliða ljósleiðarasnúruna að sjálfgefna stutta-stökki fyrir hrygg-blaðaefni inni í einum gagnasal. Ef þú ert að meta hvort nota eigi OM3 eða OM4 fyrir verkefnið þitt, okkarOM3 vs OM4 multimode trefja samanburðarleiðbeiningarfjallar ítarlega um lykilfjarlægð, bandbreidd og kostnaðarskipti-.
Heitt-Skipti plástra í lifandi 24×7 spjöldum
RJ45-stíl smellur-í læsingum með einum fingri - engin verkfæri, engin truflun á aðliggjandi tengi. Tæknimenn á vettvangi kjósa þessa LC tvíhliða OM4 plástur fyrir framleiðsluspjöld þar sem togarar fyrir slysni á nálægum snúrum valda þjónustuáföllum.
Geymslusvæðisnet (trefjarás 16G / 32G)
SAN stjórnendur frá Brocade og Cisco nota tvíhliða LC á hverri höfn. Multimode OM4 LC til LC stökkvarinn styður 16GFC allt að 125 m og 32GFC allt að 100 m - sem þekur lengstu röðina-til-raða innan flestra SAN-efna fyrirtækja.
Stækkunar- og plenum uppbyggðar kaðall (OFNR / OFNP)
Fyrir magnpantunarkaupendur sem byggja út riser stokka eða loft-loft, er LC OM4 tvíhliða plenum plástrasnúran fáanleg með OFNR eða OFNP flokkuðum jakkum sem uppfylla NFPA 262 og UL 910 bruna-öryggiskröfur - sem oft eru tilgreindar í bandarískum alríkis- og heilbrigðisverkefnum.
OEM / ODM heildsala fyrir kerfissamþættara
Við tökum við lausum OEM pöntunum með sérsniðnum prentuðum merkimiðum, lita-kóða stígvélum og ó-stöðluðum brotalengdum (allt að 0,5 m). Heildsölu LC multimode tvíhliða jumper kaupendur geta sameinað blönduð 0,9 / 2,0 / 3,0 mm snúruþvermál á sama PO.
Breið-hitastig iðnaðar trefjahlaupa
−40 ~ 75 gráður rekstrarglugginn fer um 20 gráður yfir staðlaða viðskiptaforskrift í lægsta endanum, sem gerir 50/125 OM4 LC-LC tvíhliða plásturssnúrunni kleift að lifa af óskilyrt skiptiherbergi, útiskjól og fjarskiptaskápa við brautir án bilunar í hitauppstreymi.
Algengar spurningar
Q1: Hvað gerir 1,25 mm SFF ferrul betri en 2,5 mm ferrule á SC snúru?
A: Minni ferrúlan helmingar halla á milli tengi, sem er einmitt ástæðan fyrir því að IEC 61754-20 valdi 1,25 mm fyrir LC. 1U spjaldið sem passar 24 SC tvíhliða tengi getur passað 48 LC tvíhliða tengi með þessari LC multimode tvíhliða OM4 plástursnúru - tvöfaldar tengiþéttleika án þess að stækka fótspor rekkisins.
Spurning 2: Mun þessi LC til LC OM4 trefjastökkvari keyra 40G og 100G?
A: Já. OM4 leysir-bjartsýni 50/125 trefjar styður 40GBASE-SR4 og 100GBASE-SR10 á stuttum-fjölstillingatenglum. Fyrir 40G/100G samhliða ljósfræði myndirðu nota tvo LC OM4 tvíhliða stökkva eða færa yfir í MPO trunk - en fyrir samsöfnun á milli tveggja tvíhliða-LC SFP+/QSFP+ útbrots-tengja er þessi snúra rétti kosturinn.
Q3: Hvað nákvæmlega tryggir IEC 61754-20 samræmi?
A: IEC 61754-20 er alþjóðlegur víddar- og pörunarstaðall fyrir LC tengitengi. IEC 61754-20 LC tvíhliða jumperinn sem framleiddur er hér passar á áreiðanlegan hátt við hvaða senditæki eða millistykki sem er samhæft frá Cisco, Juniper, Arista, HPE, Finisar og öðrum framleiðendum - engin innlán söluaðila.
Q4: Get ég pantað þessa OM4 LC plástursnúru í OFNP plenum einkunn fyrir heildsöluverkefni?
A: Já. Magnkaupendur geta tilgreint OFNR (riser) eða OFNP (plenum) jakka á sama PO. MOQ fyrir sérsniðnar jakkaeinkunnir er venjulega 100 stykki á lengd-SKU; blönduð lengd frá 0,5 m til 30 m skip saman.
Q5: Hver er leiðtími fyrir magnpöntun af LC OM4 tvíhliða trefjasnúrum?
A: Staðlaðar stillingar (aqua LSZH, 2,0 mm, 0,5–10 m) sendar á 3–5 virkum dögum frá lager. Sérsniðnar OEM pantanir með prentuðum merkimiðum, lita-kóða stígvélum eða ó-stöðluðum lengd þurfa venjulega 7–12 virka daga. Tilboð í stórum 5,000+ stykkum eru gefin út fyrir sig.
Q6: Er minna en eða jafnt og 0,2 dB lágt innsetningartap tryggt á hverri einingu?
A: Sérhver LC tvíhliða OM4 plástursleiðsla er 100% interferometer-skoðuð og innsetningar-tap prófuð gegn tilvísunar-einkunnarmeistara. Dæmigert IL mælt í -línu er minna en eða jafnt og 0,2 dB við 850 nm og minna en eða jafnt og 0,15 dB við 1300 nm. Einstakar prófunarskýrslur eru fáanlegar ef óskað er eftir gæðasendingum í magnpöntunum.
Q7: Hvaða snúruþvermál ætti ég að velja - 0.9, 2,0 eða 3,0 mm?
A: Notaðu 3,0 mm fyrir plásturspjald fyrir búnað sem keyrir þar sem viðnám gegn þéttingu skiptir máli, 2,0 mm fyrir þétt 1U plásturssvið og 0,9 mm þétt-buff fyrir fanout-samstæður og innra snælda. Öll þvermálin þrjú eru í boði á sömu 50/125 OM4 LC-LC tvíhliða plásturssnúrufjölskyldunni.
Q8: Er þessi OM4 jumper afturábak samhæfður við OM3 senditæki?
A: Já. OM4 trefjar keyra á meiri bandbreidd en OM3 en deila sömu 50/125 kjarna rúmfræði, þannig að LC multimode tvíhliða plásturssnúran virkar á OM3 búnaði án mótunarmisræmis. Tengsl mun stjórnast af neðri-bekknum í blandaðri OM3/OM4 rás.
Q9: Hvaða vinnsluhitastig get ég búist við í götuskáp utandyra?
A: Rekstrarsviðið er −40 gráður til +75 gráður, með geymslurými −45 gráður til +85 gráður. Þetta gerir há-þéttleika LC OM4 plásturssnúru fyrir SFP+ uppsetningar nothæfan í óskilyrtum skápum á flestum evrópskum, Norður-Ameríku- og Mið--austurloftslagssvæðum.
Spurning 10: Hvernig er RJ45-stíll læsingin samanborið við push-pull uniboot snúrur?
A: Smellið -í læsingunni er einfaldara, ódýrara og víða kunnugt fyrir tæknimenn á vettvangi. Uniboot snúrur spara u.þ.b. 25% á þversniði-stökkvari en kosta meira á hverja einingu. Fyrir staðlaða 1U plástrareitir er RJ45-stíl LC tvíhliða jumper aðalvalið; uniboot er sérstök vörulína.
Q11: Sendir þú þessa LC-LC OM4 tvíhliða snúru undir þínu eigin vörumerki eða OEM?
A: Bæði. Beinir kaupendur fá Evolux-merkimiða og umbúðir. OEM / heildsölu LC OM4 tvíhliða birgjapantanir eru sendar með eigin prentun, kassahönnun og upprunavottorð frá verksmiðju.
Q12: Hvað ætti ég að staðfesta áður en ég panta?
A: Vinsamlegast staðfestupólskur tegund (UPC eða APC) - sjá PC vs UPC vs APC tengi pólskur leiðbeiningar okkaref þú ert ekki viss um hvaða áferð hentar hlekknum þínum, jakkaefni (LSZH / OFNR / OFNP / PVC), snúruþvermál (0,9 / 2,0 / 3,0 mm), lengd, lita-kóða stígvélakröfur og hvort prentuð lengdarmerki eða raðnúmera-merki eru nauðsynleg á hverri samsetningu.
