Hvað er SC LC patch snúru?
SC-LC ljósleiðarasnúra er lítill fyrirferðarlítill plástrasnúra sem er mjög vinsæll í mörgum forritum. Þessar netlausnir eru meðal annars fjarskiptanet, staðarnet, gagnavinnslunet, lúkningar tækja og dreifingu húsnæðis. SC-LC plástrasnúrur eru hannaðar til að skila hröðum Ethernet lausnum í Gigabit forritum og ATM forritum með minni plássnotkun.
Forskrift
| Parameter | Eining | FC, SC, LC/ Brynvarið trefjaplástrasnúra | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Innsetningartap (dæmigert) | dB | Minna en eða jafnt og 0,3 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,3 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,3 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,3 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,3 | Minna en eða jafnt og 0,3 |
| Tap á skilum | dB | Stærri en eða jafn 45 | Stærri en eða jafnt og 50 | Stærri en eða jafnt og 60 | Stærri en eða jafnt og 30 | Stærri en eða jafn 45 | Stærri en eða jafnt og 50 | Stærri en eða jafnt og 30 | Stærri en eða jafn 45 | Stærri en eða jafnt og 50 | Stærri en eða jafn og 35 | Stærri en eða jafnt og 55 | Stærri en eða jafnt og 75 |
| Rekstrarbylgjulengd | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Skiptanleiki | dB | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | ||||||||
| Titringur | dB | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | Minna en eða jafnt og 0,2 | ||||||||
| Rekstrarhiti | gráðu | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Geymsluhitastig | gráðu | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Þvermál kapals | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

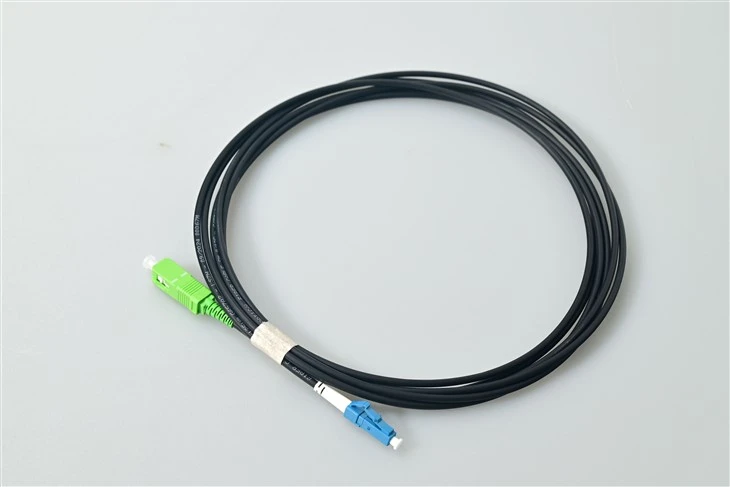

SC/APC til LC/UPC ljósleiðaraleiðara
APC-til-UPC Hybrid Design
SC/APC 8 gráðu hornpólskur veitir meira en eða jafnt og 60 dB afturtap. LC/UPC kúptu pólskur gefur meira en eða jafnt og 50 dB. Ein kapall tengir báðar tengigerðirnar - grænn meginhluti auðkennir APC, blár auðkennir UPC.
Lítill formstuðull, hár-þéttleiki LC tenging
LC 1,25 mm ferrule er helmingi stærri en SC 2,5 mm - tvöfaldar tengiþéttleika í SFP/SFP+/QSFP senditækjum. RJ-stílslás fyrir hraðvirka stinga-og-aðgerð.

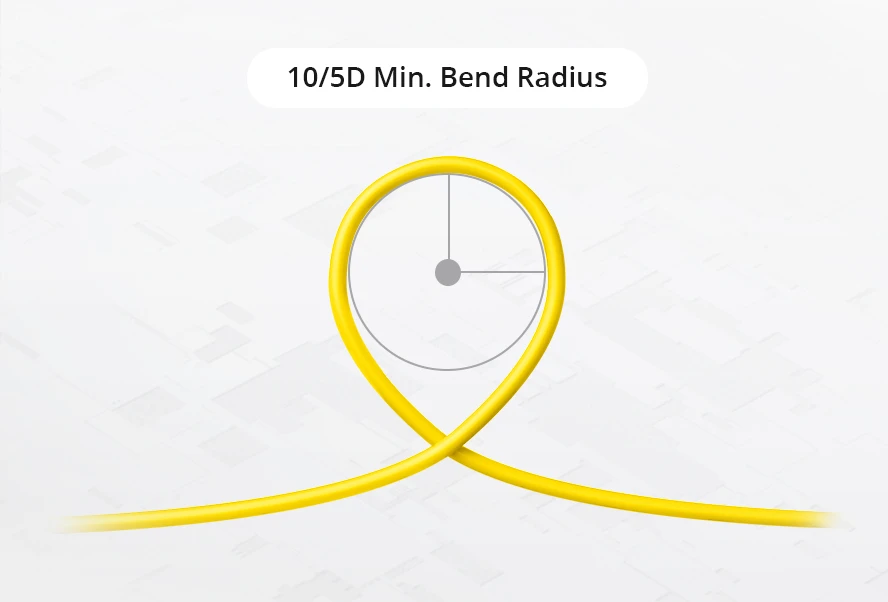

G.657.A1 Beygja-Ónæmir trefjar
10 mm lágmarksbeygjuradíus fyrir þétta leið í plástursplötum og undir-gólflagnir. Afturábak samhæft við G.652.D. Styður allt að 40 km við 1550 nm.
Umsóknarlausnir
Dæmigert dreifingarsvið fyrir þennan SC til LC einmóta trefjaplástrasnúru.
FTTH / GPON aðgangsnet
Tengir SC/APC OLT tengi við LC/UPC ONT búnað á ODF. ThePLC splitterí dreifileiðinni notar einnig SC/APC tengi.
Gagnamiðstöð kross-Tengdu
Plástrar SC/APC trefjadreifingarspjöld beint á LC/UPC SFP+ senditæki í ToR rofa. Styður 10GbE, 25GbE og 100GbE.

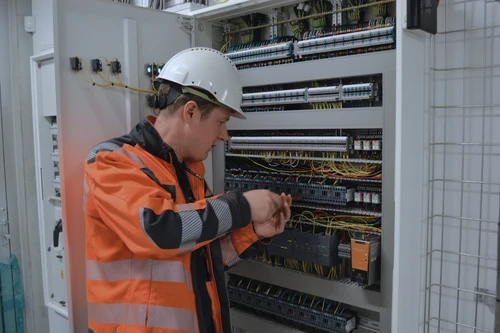

CATV / RF yfir trefjar
APC enda-andlit kemur í veg fyrir CSO/CTB röskun í hliðrænu myndbandi. Notað á milli höfuðendasenda og sjónhnúta í HFC netum.

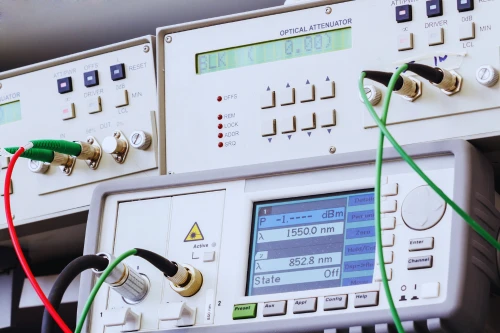

Fjarskiptaprófanir og mælingar
Tilvísunar-prófunarsnúra til að tengja LC/UPC OTDR prófunartengi við SC/APC dreifingarramma á aðalskrifstofum.
Enterprise LAN Migration
Brýr eldri SC-lokaðar skipulögð kaðall yfir í nýja LC-rofa og beinar án endur-lokunar.

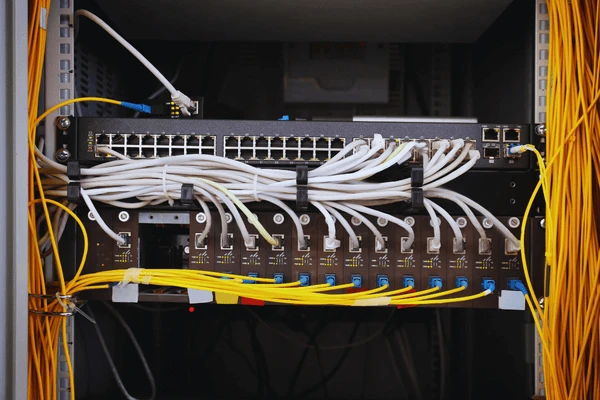

WDM margföldunarkerfi
Tengir SC/APC mux/demux tengi við LC/UPC transponders í CWDM og DWDM dreifingum.
Vörulýsing
Sérhver ljósleiðarasnúra er 100% prófuð með tilliti til innsetningartaps og skilataps við 1310/1550 nm. Zirconia keramik ferrules skila minna en eða jafnt og 0,2 dB skiptanleika í gegnum meira en eða jafnt og 1.000 pörunarlotur. ISO 9001:2015 vottuð aðstaða. Telcordia GR-326, IEC 61300, RoHS, REACH samhæft. OFNR og LSZH jakkavalkostir. Þvermál kapals φ0,9 / φ2,0 / φ3,0 mm. Sérsniðnar lengdir 0,3 m–100 m í boði.
Vörulýsing
Sp.: Hver er munurinn á APC og UPC á ljósleiðarasnúru?
A: APC er með 8 gráðu hyrnt enda-andlit (Stærra en eða jafnt og 60 dB afturtap), UPC er með hvelfingu-laga enda-andlit (Stærra en eða jafnt og 50 dB). GPON og CATV kerfi þurfa APC á dreifingarhliðinni; búnaðartengi eins og SFP senditæki nota UPC. Grænt tengi=APC, blátt=UPC.
Sp.: Get ég tengt APC tengi í UPC millistykki?
A: No. Mismatched polish creates an air gap causing >3 dB tap og skemmdir á hylki. Alltaf að para APC við APC, UPC við UPC. Horna lykilrauf áSC/APC millistykkikemur í veg fyrir flesta óvart-víxlunarpörun.
Sp.: Hvaða hraða og vegalengdir eru studdar?
A: 100 Mbps til 100 GbE. Allt að 10 km við 1310 nm, 40 km við 1550 nm. Raunveruleg útbreiðsla fer eftir sjónrænu kostnaðarhámarki senditækisins og heildartapi tengla.
Sp.: Hver er munurinn á plástursnúru og atrefjar pigtail?
Svar: Plástrasnúra er með tengjum á báðum endum til að nota-og-spilun. Svínahali er með einu tengi og einum berum trefjaenda til að sameinast við stofnkapla.
Sp.: Get ég pantað sérsniðnar lengdir eða tvíhliða útgáfur?
A: Já. Sérsniðin 0,3 m–100 m, afgreiðslutími 3–5 dagar. Tvíhliða, brynvarðar og LSZH útgáfur fáanlegar. Við gerum líka12 kjarna SC/APC til LC/UPCfyrir meiri trefjafjöldaþarfir.
