Hvernig á að velja ljósleiðara: Upplýsingar og kaupendaleiðbeiningar

Settu tvö gagnablöð birgja hlið við hlið og bæði munu lesaIL Minna en eða jafnt og 0,3 dB, RL Stærra en eða jafnt og 50 dB. Pantaðu frá báðum, sameinaðu þeim í sama ODF, og mæld kostnaðarhámark tengla getur verið mismunandi. Tvær ljósleiðaraforskriftir geta tilgreint sömu mörk á meðan þær lýsa efnislega ólíkum vörum, vegna þess að tala sem er skrifuð án mælingaraðferðar hennar er ekki forskrift. Það er markaðskrafa.

Það bil er þar sem flestar deilur um afhendingu hefjast. Þegar bakkanum er lokað og OTDR rakningin er fyrir framan viðskiptavini getur enginn afturvirkt ákveðið hvort tilgreind 0,3 dB hafi verið mæld á móti viðmiðunarsnúru eða sem handahófskennt gildi, hvort millistykkin í spjaldinu séu í sama frammistöðuflokki og tengin eða hvaða útgáfa af loka-andlitsskoðunarstaðlinum var í verksmiðjunni.

Þessi leiðarvísir útskýrir ekki hvað pigtail er eða hvernig það er frábrugðið plástursnúru. Sú forsenda er þegar fjallað um í athugasemd okkar ummunurinn á trefja pigtail og patch cord. Eftirfarandi er þrengra: Níu línurnar sem tilheyra forskrift, hverju hver og einn stjórnar í raun og veru og hvað gerist á staðnum þegar ein þeirra er skilin eftir auð.

Allt fyrir neðan er kort á einn af þessum reitum. Ef tilboðsbeiðnin þín segir allar níu, eru tveir birgjar að vitna í sömu vöruna og verðsamanburður verður þýðingarmikill. Ef það kemur fram fjórir, ertu að bera saman tilboð í mismunandi vörur.

Reitarnöfn eru auðveldi helmingurinn. Nothæf beiðni um tilboð ber þrjá dálka frekar en einn, þar sem fram kemur kröfu kaupanda, svar birgja og staðfestingarsönnun fyrir hverja af níu ljósleiðaraforskriftunum, vegna þess að reitur sem birgir hefur leyfi til að skilja eftir auð er reitur sem er ákveðið í verksmiðjunni frekar en af ​​þér. Hvaða staðfestingarsönnun er þess virði að krefjast fyrir hverja línu er það sem restin af þessari grein staðfestir.

Sérstakur línur 1 og 2: Einhamur vs Multimode Fiber Pigtail Val og tengiviðmót

„Ein-stilling“ er ekki forskrift. Einhams ljósleiðarasnúður byggður á stöðluðum G.652D hegðar sér öðruvísi en sá sem byggður er á G.657A2, en minni stórbeygjunæmni hans þolir þéttari spólu. Þar sem rúmfræði bakka gerir slakann kleift að sitja vel yfir tilgreindum lágmarksbeygjuradíus trefjanna, er G.652D rétta og ódýrara svarið. Í þéttum FTTH tengiboxum, vegg-festum girðingum og þéttum snældum þar sem spólunni er þvingað nálægt þeim mörkum, dregur það að tilgreina G.657A1 eða A2 úr áhættu á stórbeygju-taps sem veldur hléum, hitastigi-háð hegðun, sem er mjög erfitt að rekja þegar ramminn er fylltur.



Tvær aðskildar spurningar hrynja saman í eina á multimode hliðinni. Geometrísk samhæfni er fyrst: 50/125 µm trefjar (OM3, OM4, OM5) tengjast líkamlega saman, en sameining þeirra við 62,5/125 µm OM1 skapar ósamræmi í kjarna-stærðar sem ekki er hægt að leiðrétta með því að bæta samskipun ein og sér. Modal bandbreidd er önnur og óháð: rás byggð úr blönduðum gæðaflokkum skilar lægstu skilvirkum modal bandbreidd í henni, þannig að OM4 hlekkur sem hljóðlega inniheldur OM3 multimode ljósleiðara pigtail verður að vera sannreyndur gegn raunverulegri lengd og línuhraða frekar en að gera ráð fyrir því að hún sé ásættanleg.

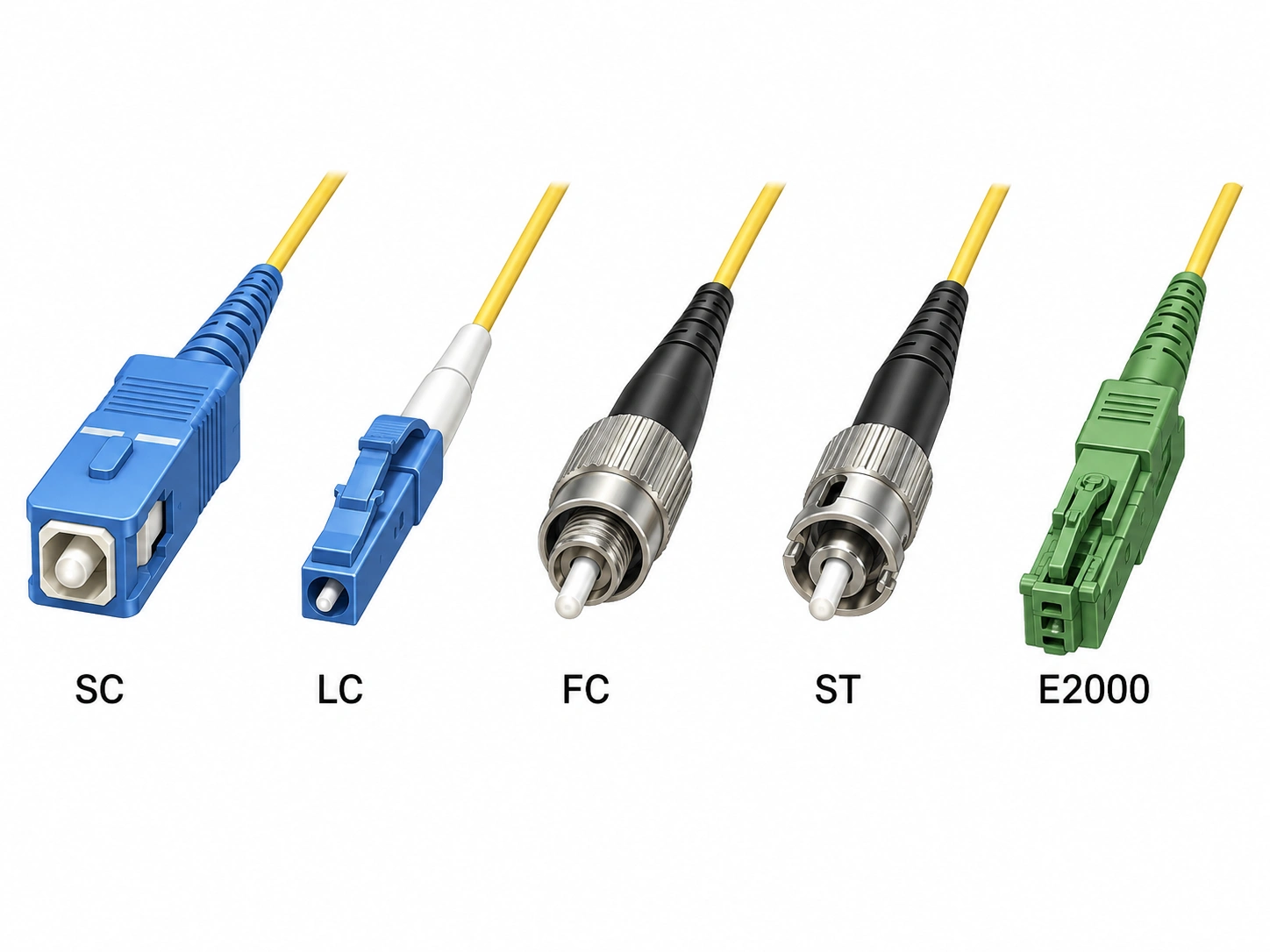

Val á tengi er meira vélrænt en sjónrænt. LC drottnar yfir há-þéttleikaspjöldum vegna þess að það tvöfaldar gáttafjölda á hverja rekkieiningu, SC er áfram staðall yfir GPON og stóran hluta FTTH aðgangslagsins og FC heldur áfram í prófun og mælingum og í eldri fjarskiptarömmum. Áður en farið er í vanskil frá því, erþráð FC tengi og þar sem það vinnur enn sinn sesser þess virði að athuga. E2000 birtist þar sem lokað er, há-ávöxtun-tapsviðmóts er skylt. Það sem skiptir máli á sérstakri línunni er að nefna viðeigandi IEC 61754 hluta ásamt tengifjölskyldunni, því það er það sem skilgreinir samsvörunarrúmfræðina sem spjaldið þitt og millistykki voru smíðuð fyrir.

UPC endaflötur er kúptur og passar flatt við hlið hennar. APC endaflötur er slípaður í 8 gráður, sem stýrir endurkastuðu ljósi út úr kjarnanum og inn í klæðninguna. Hagnýta afleiðingin er tap á ávöxtun. Hornviðmót eru tilgreind á Stærra en eða jafnt og 60 dB svæðinu þegar parað er og líkamlegt-snertiviðmót í kringum Stærra en eða jafnt og 50–55 dB svæðinu, og munurinn skiptir mestu máli þar sem endurspeglað afl dregur virkan niður merkið, sem þýðir PON og FTTx dreifingu, CATV yfirborð, DWDM og hliðræn RF flutning. Fyrir fyrirtækis staðarnet, staðlaða stafræna gagnatenginga og flestar rásir í stakri-stillingu gagnavera nægir UPC ljósleiðara sem uppfyllir 50 dB skilatapskröfu, að því tilskildu að endurvarpsþol senditækisins sjálfs sé athugað frekar en gert er ráð fyrir.

Pólsk tegund er ekki reitur fyrir hverja-vöru, hún er rás-breiður reitur. Grísa, millistykki, tengi fyrir plásturspjaldið og búnaðarviðmótið verða allir að vera sammála og tilboðsbeiðni ætti að tilgreina pólsku fyrir hvern ljósleiðara og hvert millistykki í rásinni frekar en að gera ráð fyrir að uppsetningaraðilinn taki eftir því. Viðmótsrúmfræðin á bak við hornið er unnin í gegnum sundurliðun okkar áhvernig APC tengi eru frábrugðin UPC.

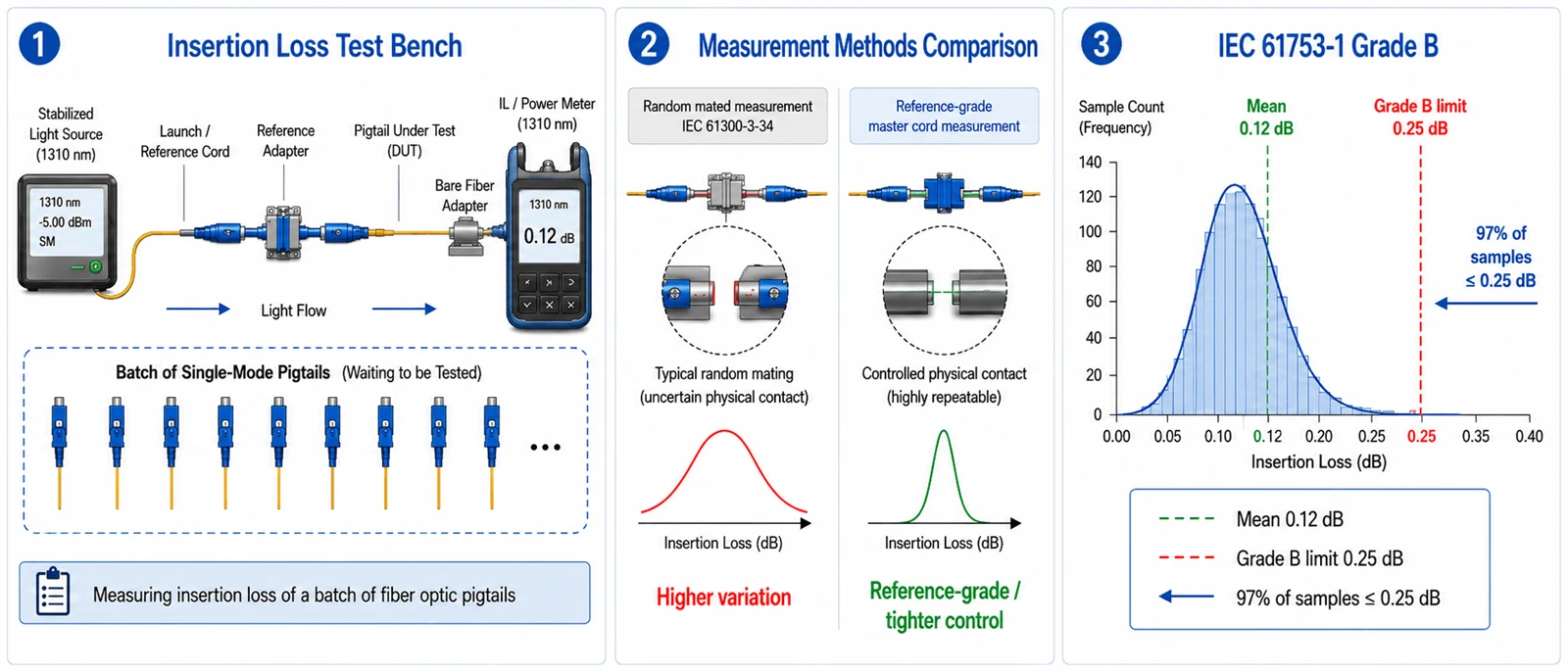

Innsetningartap fyrir tengipar má einkenna á tvo vegu. Mælt á viðmiðunarsnúru-einkunn (stillt, þétt stjórnað tengi sem er haldið fyrir mælifræði), framleiðir framleiðslutengi flattandi mynd. Mæld sem arandom félagi, þar sem hvaða tengi sem er úr lotunni er tengt við annað, stækkar dreifingin, vegna þess að kjarnastöður tveggja ferrulanna eru ekki lengur bættar upp af kjörnum samstarfsaðila. Báðar tölurnar eru heiðarlegar og þær eru ekki sama númerið, og þess vegna skiptir ljósleiðarinn sem þú nefnir meira máli en stafurinn sem þú vitnar í.

IEC 61753-1 leysir úr tvíræðni með því að skilgreina dempunareinkunnir tölfræðilega, á handahófskenndri grundvelli, með mælingaraðferðinni fastri sem IEC 61300-3-34. Gráða B er tilgreint sem meðaltal við eða undir 0,12 dB með 0,25 dB að hámarki fyrir að minnsta kosti 97% sýna, Gráða C við 0,50 dB að hámarki með 0,25 dB meðaltali og einkunn D við 1,0 dB að hámarki. Eitt sýnishorn sem fer í gegnum 0,3 dB á móti viðmiðunarsnúru er mun veikari staðhæfing en lota sem uppfyllir einkunn B. Vísaðu í staðalinn með núverandi útgáfu hans og breytingu á RFQ línunni, á sama hátt og þú myndir vitna í önnur staðfestingarskjöl.

Einn munur glatast stöðugt, þar á meðal í gagnablöðum frá birgjum sem ættu að vita betur.Dempunareinkunnir og ávöxtunartapseinkunnir eru tveir samhliða kvarðar, ekki einn.Bókstafseinkunnir B, C og D lýsa innsetningartapi. Skilatap er tilgreint sérstaklega, með hornað-viðmótsstigi skilgreint sem Stærra en eða jafnt og 60 dB samsett. Að skrifa „Bekk B“ á beiðni um beiðni segir því alls ekkert um endurspeglun, og ljósleiðari getur mætt bekk B á meðan hann ber hvaða ávöxtunartapi sem birgirinn valdi að byggja. Segðu hvort tveggja.

Bekkur B krefst stjórnaðrar kjarnastefnu

Til að ná einkunn B þarf venjulega að stjórna hvar trefjakjarninn situr miðað við ferrule ásinn, sem í reynd þýðir að samsetningaraðilinn stillir og festir ferrulinn þannig að sérvitringur kjarna fellur í þekkta átt. Birgir án þess skrefs getur framleitt gott sýnishorn. Að framleiða góðadreifinguer önnur hæfileiki, þess vegna voru 2024 endurskoðanir á IEC 61755-3 röð formlegri tölfræði um kjarna-sérvitring fyrir þessi viðmót.

Millistykkið er hluti af mældu tengingunni

Ermin er það sem heldur hornunum tveimur samásandi, þannig að laus -þolsmillistykki getur komið í veg fyrir að samsetta tengingin uppfylli fyrirhugaða dempunardreifingu jafnvel þegar hágæða ljósleiðarinn sjálfur er í bekk. Staðfestu sem tengda tengingu frekar en sem hluti. Þessu er auðvelt að missa af einmitt vegna þess að komandi skoðun prófar venjulega pigtail einn.

Undir taptölunum sitja rúmfræðilegu breyturnar sem framleiða þær: bogadíus, offset offset (hversu langt hæsti punktur hvelfingarinnar situr frá trefjaásnum) og trefjahæð, útskot eða undirskurður trefjanna miðað við ferrule. Saman ákvarða þeir hvort kjarnanir tveir snerta í raun við gormálag. Þetta eru fægjaferlisúttak, ekki hönnunarval, þess vegna eru þau fljótlegasta leiðin til að greina stjórnaða framleiðslulínu frá undirverktaka.

Hreinlæti er hinn helmingurinn. End-andlitsmengun er ítrekað auðkennd um allan iðnaðinn sem leiðandi orsök bilunar í uppsettum ljósleiðarakerfum og á 9 µm eins-hamskjarna getur ögn sem situr í kjarnasvæðinu valdið alvarlegri dempun eða endurspeglun frekar en lélegri. Það hefur einnig tilhneigingu til að birtast sem rýrt ávöxtunartap áður en það birtist sem rýrt innsetningartap, þannig að afl-mælilestur getur setið inni í forskrift á meðan samhangandi eða magnað kerfi er þegar að brenna framlegð.

Sjónræn frammistaða stjórnar og sjónræn skoðun stendur ekki ein og sér

Þriðja útgáfa 2022 af IEC 61300-3-35 segir beint frá því að sjónræn skoðun er til viðbótar og kemur ekki í stað mælingar á dempun og skiltapi. Það gengur lengra: tengi sem hefur verið hreinsað af lausu rusli og mistekst enn sjónræna skoðun er ekki sjálfkrafa hafnað ef það uppfyllir tilgreinda sjónræna frammistöðu (IEC). Tilboðsákvæði sem á stendur „hafna við sjónbilun“ stangast því á við núverandi staðal. Skrifaðu staðfestingarregluna eins og staðallinn skrifar hana, með skoðun auk sjónræns hæfis og sjónræns frammistöðu sem stjórna.

Tilgreindu útgáfuár, því viðmiðin færðust

Þriðja útgáfan fjarlægði eftirlitskröfur fyrir svæði C og D og endurskrifaði hluta af svæði A og B viðmiðunum. „Samræmist IEC 61300-3-35“ án dagsetningar er því óframfylgjanlegt, vegna þess að birgir og kaupandi geta gefið mismunandi reglusett og báðir verið að segja satt (Fluke Networks).

Gerðu sjálfvirkan flokkun og meðhöndlaðu umbúðir sem hluta af forskriftinni

Dómur manna um að standast/falla er mismunandi eftir tæknimanninum, umhverfisljósinu og skjánum, sem gerir ákvarðanir um samþykki ó-afritanlegar, á meðan sjálfvirk myndgreining framleiðir niðurstöðu sem hægt er að tengja við lotuskrá. Umbúðir skipta meira máli en þær líta út: ó-loftþéttar umbúðir eru ekki langtímaábyrgð á -þrifnaði, svo óopnuð ætti ekki að vera hrein. Rykhettur og pökkunaraðferð tilheyra á ljósleiðara pigtail tækniblaðinu og vettvangsskoðun fyrir pörun er skylda óháð því hversu góð verksmiðjugögnin líta út.

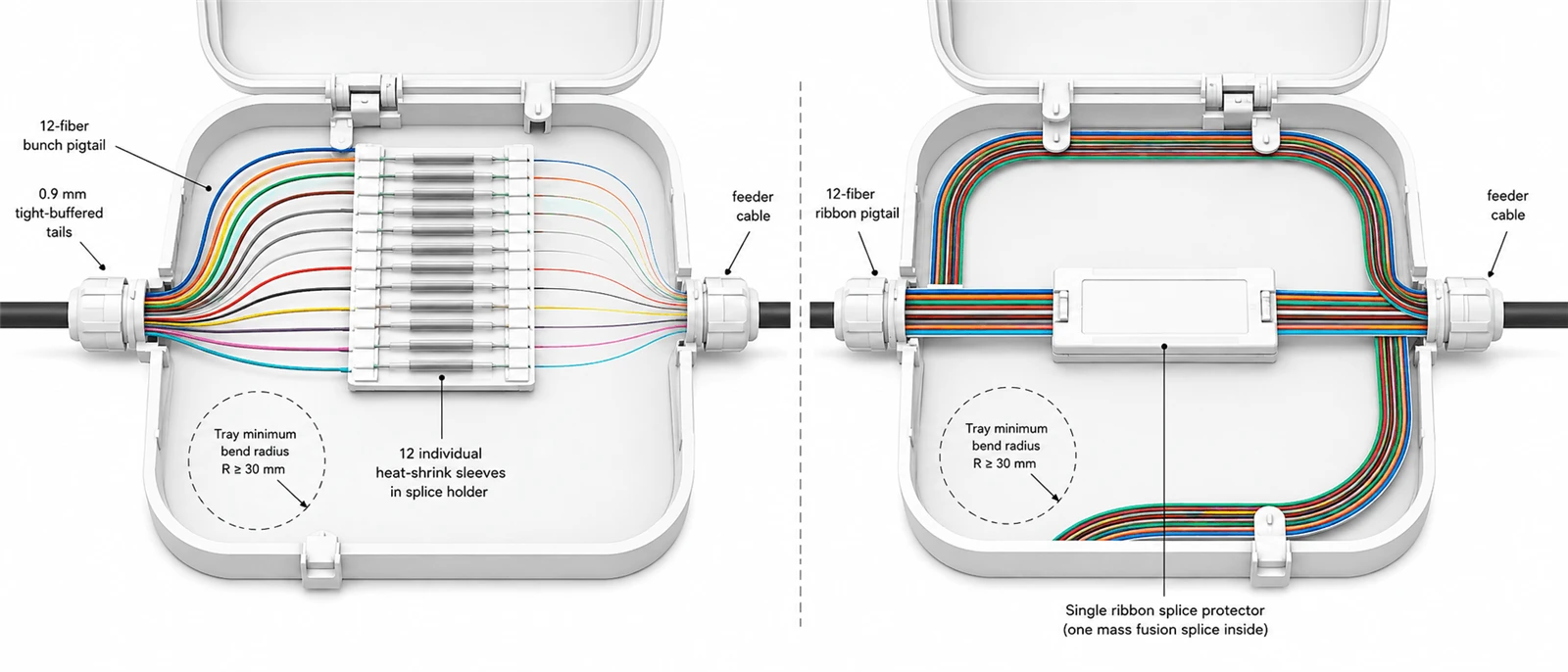

Uppbygging er valin af girðingunni. 0,9 mm þétt-buffaða byggingin er sjálfgefin fyrir splæsingu-bakkavinnu vegna þess að hún beygir og spólar í lokuðum bökkum, á meðan 2,0 mm og 3,0 mm hlífðarbyggingar bæta við álags- og togvörn þar sem skottið er meðhöndlað ítrekað eða fer úr girðingunni. Þyngri jakkar eru áberandi erfiðara að spóla inni í bakka sem er byggður í kringum lítinn lágmarksradíus, sem er hagnýt takmörk fyrir því hversu langt upp þann mælikvarða þú getur farið. Milli þessara tveggja skeytiaðferða er raunveruleg ákvörðun: 12 trefja hópur ljósleiðara, sem hentar blönduðum eða áföngum lúkningum, en borði endar með fjöldasamruna, sem er verulega hraðari í mælikvarða en krefst borðtrefja á innkomuhliðinni og samsvarandi skeytivarnarkerfi. Að panta borði í verksmiðju sem er hætt vegna einstakrar splæsingar breytir vinnusparnaði í vinnusekt.

12 trefja pigtail litakóði gæti fylgt TIA-598 eða IEC samþykktinni, allt eftir verklýsingunni. Nefndu staðalinn á forskriftarlínunni frekar en að skrifa "staðlaða liti" og staðfestu það gegn röðinni sem þegar er uppsett í rammanum, vegna þess að rammi sem er byggður samkvæmt tveimur hefðbundnum reglum gerir allar framtíðarbilanir hægari. Sú sannprófun tilheyrir ODF-samþykki og trefjastjórnun frekar en við fyrstu mistök.

Lengd er reiturinn sem oftast er fylltur út af vana og það er reikningur frekar en val. Farðu leiðina frá skeytipunkti að lokun, bættu við slakanum sem bakkinn þarf til að spóla við tilgreindan lágmarksbeygjuradíus, bættu við þjónustuhlunnindi og hringdu síðan upp í næsta staðlaða þrep. Unnin mynd: 1,2 m leið, tvær spólur í bakka með uppgefinn lágmarksradíus er 30 mm (u.þ.b. 0,19 m af trefjum í hverri beygju, semsagt 0,38 m), auk 0,1 m á endanum, gefur 1,68 m, sem verður 2,0 m pöntun. Pantaðu fyrir neðan það og trefjarinn er þvingaður framhjá beygjumörkum sínum, sem framleiðir dempun sem birtist aðeins eftir að bakkanum er lokað. Pantaðu vel fyrir ofan það og umframmagn stíflar snælduna, sem hindrar síðari vinnu. Sama reikningur ákveður hvort girðingin sjálf hefur getu, sem er punkturinn þar semplásturspjald og val á girðingumhættir að vera aðskilin ákvörðun frá ljósleiðaraforskriftinni.

Jakkaval er knúið áfram af eldkóða á undan öllu öðru. PVC er almennt boðið -efni, LSZH ljósleiðara er tilgreint þar sem reykeitrun og ógagnsæi í lokuðum uppteknum rýmum er stjórnað, og OFNR og OFNP merkingar eiga við þar sem stiga- og plenum skráningar eru framfylgt. Þetta eru fylgniákvarðanir frekar en frammistöðuákvarðanir. Skrifaðu skráninguna sem staðbundin byggingar-, rafmagns- og brunakóði krefst frekar en efnisheiti, vegna þess að krafan er mismunandi eftir lögsögu og verklýsingu.

Venjulegur ljósleiðari innanhúss er ekki smíðaður fyrir beina útsetningu utandyra og við viljum frekar segja það fyrir pöntun en eftir. Það vantar útfjólubláa-stöðugleika, veður-þolna jakka og þá styrkingu sem þarf til að lifa af hitastig, innkomu raka og vélrænt álag. „Utandyra“ er heldur ekki eitt skilyrði og brynvarðar og vatnsheldar eru ekki skiptanleg svör. Útfjólubláa útsetning knýr efnafræði jakka, standandi vatn eða þétting knýr þéttingu og innrásarvörn, nagdýra- og vélrænni högghættu knýr brynvörnina áfram og hitastigið knýr bæði efnisval og hæfileikana sem samsetningin hefur verið prófuð til. Tilgreindu skilyrðin sem þingið mun sjá og láttu framkvæmdina fylgja.

Vélræn mörk tilheyra sömu línu, og eigin númer þingsins. Tölur um togspennu, sem gefnar eru upp fyrir utan-stofnkapal í plöntunni, flytjast ekki yfir á stutta tengibúnað, þar sem takmarkandi færibreytur eru togstyrkur straumsnúrunnar og festingarkraftur tengis á endanum. Krefjast beggja frá gagnablaðinu fyrir tiltekna smíði sem þú ert að panta, og krefjast þeirra fyrir SKU frekar en fyrir vörufjölskylduna.

Telcordia GR-326-CORE er mest vitnað í og ​​mest ranglega beitt skilríkjum í þessum vöruflokki. Þar eru settar fram almennar kröfur fyrir tengi sem notuð eru til að tengja saman ljósleiðara í einstillingu og fyrir tengibúnað sem gerðar eru úr þeim (Telcordia). Tengi sem hægt er að festa á vettvangi falla sérstaklega undir GR-1081 og hreinsiefni fyrir tengi undir GR-2923.

Í skjalinu sem oftast er vitnað til hliðar er vitnað rangt.GR-1435-CORE er "Generic Requirements for Multi-Fiber Optical Connectors", sem þýðir fjöltrefja, ekki multimode.Það fjallar um fjöl-trefjatengi eins og MPO-samsetningar og efni þess er enn einhleyp-stilling. Mikið af birgðabókmenntum umritar það sem multimode hliðstæðu GR-326 og kaupendur erfa villuna í eigin beiðnir. Ef birgir býður upp á GR-326 skjöl til að styðja við multimode ljósleiðara, er rétta svarið ekki að biðja um GR-1435. Það er að viðurkenna að ekkert Telcordia GR skjal í þeirri fjölskyldu nær yfir vöruna og tilgreina samþykki á IEC frammistöðueinkunnum og lotuprófunargögnum í staðinn.

Hæfnissönnun og afhendingarsönnun eru ekki sama skjalið

GR-326 hæfisskýrsla lýsir tengihönnun sem lifði af prófunarkerfi; það segir ekkert um að vindan komi í næsta mánuði. ISO 9001 vottar að framleiðsluferli sé skjalfest og stjórnað, ekki að einhver lota uppfylli ljósfræðilega forskrift, og CE og RoHS eru markaðsaðgangur og efnisyfirlýsingar. Það sem lýsir sendingunni þinni er prófunarskrá tengd lotunni þinni, þar sem fram kemur mæliaðferð, bylgjulengd, sýnishorn og lotuauðkenni. Biddu um hæfi þriðja aðila þegar þú ert að samþykkja tengihönnun í netstaðal. Biðjið um lotuskrár þegar þú tekur við afhendingu á ljósleiðarapöntun. Að rugla þessu tvennu saman er hvernig kaupendur enda með glæsilegt skírteini og ósannanlega spólu.

Sömu níu sviðin framleiða efnislega mismunandi ljós- og vélrænni kröfur eftir því hvar varan lendir. Báðir dálkarnir hér að neðan eru lýsandi upphafsforskrift sem er unnin út frá forsendum sem gefnar eru upp, ekki algild krafa.

Forsendurnar og hvernig þær gefa einkunnina.GPON dálkurinn gerir ráð fyrir flokki B+ PON fjárhagsáætlun upp á 28 dB, 1:32 splitter sem eyðir u.þ.b. 17,5 dB, um 5 dB af trefjum og skeytatapi og tveimur tengdum tengipörum. Það skilur nokkrum dB eftir óúthlutað, þannig að bekk C er nóg og að tilgreina bekk B kaups framlegð sem hlekkurinn þarf ekki. Gagnaver dálkurinn gerir ráð fyrir rásarkostnaði nálægt 2,6 dB á tilsettum hraða og umfangi, u.þ.b. 1,0 dB af trefjum og skeytatapi, 0,6 dB haldið sem verkfræðilegri framlegð og fjögur pör sem deila 1,0 dB sem eftir eru. Það leyfir 0,25 dB fyrir hvert par sem meðaltal, sem C-stig myndi neyta algjörlega án höfuðrýmis, en meðaltal B-stigs 0,12 dB gefur pláss fyrir öldrun og endur-pörun. Breyttu skiptingarhlutfallinu, fjölda para eða frátekinni framlegð og einkunnagjöfin breytist með því. Einkunnin er úttak fjárhagsáætlunar, ekki eiginleiki umsóknarinnar.

Hjá okkur eru sviðin níu að framleiðsluþrepum sem skilja eftir skrár: sannprófun á innkomnum trefjum og hylki, klofnun og þrif, tengisamsetningu með hita-stýrðri herðingu, aðskilin fægjaforrit fyrir UPC og APC, sjálfvirk end-andlitsskoðun og sjónprófun fyrir innsetningartap, endanlegan litaröð, litaröð, endanlega lengd, litaröð, skauttap. Hver þessara skráa er þess virði að krefjast fer eftir dreifingunni og hagnýtum mun á milliFTTH, ODF og gagnaver umhverfiákveðið hvort þú þarft gögn fyrir hverja-vöru eða lotutölfræði.

Skrifaðu línurnar níu. Tilgreindu mæliaðferðina og dempunareinkunnina aðskilið frá skilatapskröfunni á línu 4, tilgreindu útgáfuár og gildandi samþykkisreglu á línu 5, gerðu pólsku gerð að rás-breiðri yfirlýsingu frekar en-hlut eitt, reiknaðu lengd út frá girðingunni, og krefðust tog- og varðveislutölur frekar en fyrir SKU fjölskylduna. Það eitt og sér fjarlægir flestar afhendingardeilur sem þessi vöruflokkur veldur.

Fyrir afganginn skaltu biðja um skjöl frekar en tryggingar. Fáanlegt með pöntun: gagnablöð, fyrir hverja-vöru eða fyrir hverja-lotuprófunarskrá með tilgreindri mæliaðferð, skýrslur um tap á innsetningu og skilatap, pökkunarlistar og samræmisvottorð. Þú geturbiðja um sýnishorn sem er prófað í samræmi við eigin níu-línuforskrift, ásamt lotuprófunarskrá. Sendu reitina níu og við svörum á sama sniði, þar á meðal línurnar sem við myndum ýta aftur á. Fullir forskriftarmöguleikar og sérsniðnarreitir eru skráðir áljósleiðara pigtail vörusíðu.
