8-kjarna SC til MTP/MPO plástrasnúra: þar sem hún passar best

8-kjarna SC til MTP/MPO plástrasnúra er útbrotssnúra sem endar í einu MTP/MPO fjöl-trefjatengi á öðrum endanum og fjórum tvíhliða SC tengjum á hinum, sem ber átta ljósleiðara yfir eina jakka. Það þjónar sem bein brú á milli há-þéttleika samhliða ljósfræðiinnviða og eldri SC-lokaðs búnaðar - sem gerir það að einu hagnýtasta tækinu fyrir netkerfi sem eru ekki tilbúin til að rífa og skipta út en þurfa samt að fara yfir í 40G eða 100G.

Ef aðstaðan þín keyrir enn SC-undirstaða plástraspjöld, OLT eða prófunartæki ásamt nýrri QSFP+ skiptibúnaði, útilokar þessi kapall þörfina fyrir millisnælda eða millistykki. Annar endinn tengist beint í QSFP+ SR4 senditæki tengi; hinar aðdáendurnar út í núverandi SC tvíhliða innviði. Þessi beinlínis er það sem gerir það dýrmætt - og það sem gerir það ólíkt algengari MTP-til-LC breakout snúrur sem ráða yfir flestum vörulistum gagnavera.

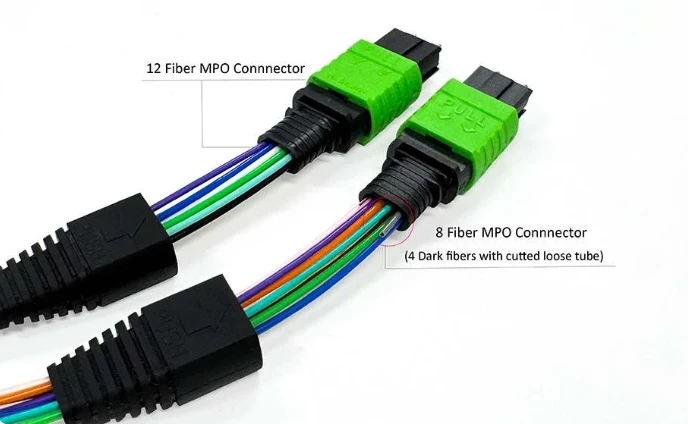

Hvers vegna 8-trefjafjöldi skiptir máli í nútíma kapal

Ljósleiðaraiðnaðurinn hefur smám saman verið að færast úr grunn-12 yfir í grunn-8 arkitektúr, og ekki að ástæðulausu. Venjulegur QSFP+ eða QSFP28 senditæki notar fjórar brautir til að senda og fjórar brautir fyrir móttöku - alls átta trefjar. Þegar þú setur upp 12 trefja MTP stofnsnúru fyrir QSFP forrit, sitja fjórar trefjar í miðju tengisins ónotaðar. Í stórum stíl með hundruðum tenglum, þá bætir þessi aðgerðalausa trefjar upp umtalsverða sóun á fjárfestingu.

An8 kjarna SC til MTP/MPO trefjasnúrapassar fullkomlega við raunverulega trefjanýtingu 40GBASE-SR4 og 100GBASE-SR4 ljósleiðara. Sérhver trefjar bera umferð. Engin sóun, engir dauðir þræðir rugla í skjölunum þínum. Grunn-8 kaðall er einnig sniðinn að venjulegum rofatengistillingum - flestir undirvagnar eru með höfnafjölda í margfeldi af fjórum (16-porta, 32-porta línukort), sem kortleggst hreint á 8-trefja MTP-tengi án munaðarlausra trefja.

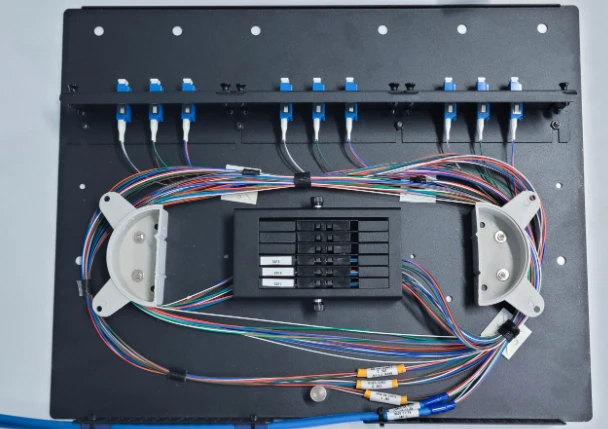

Brúar eldri SC netkerfi til samhliða ljósfræði

Hér er SC-til-MTP/MPO útbrotssnúran ávinningur. SC tengi voru allsráðandi fyrir fyrirtæki og fjarskiptakaðall í meira en tvo áratugi. Nóg af háskólanetum, CATV höfuðstöðvum, opinberum aðstöðu og aðalskrifstofum símafyrirtækis eru enn með röð eftir röð af SC plásturspjöldum. Það er dýrt og truflandi að skipta öllum þeim innviðum yfir í LC bara til að fá aðgang að 40G hraða.

Þess í stað gerir 8-trefja MTP-til-SC brotsnúra þér kleift að tengja 40G QSFP+ tengi beint við fjögur núverandi SC tvíhliða tengi. Hvert SC par sér um eina 10G akrein, þannig að einn QSFP+ senditæki brýtur í raun út í 4×10G tengingar yfir núverandi SC verksmiðju þína. Sama rökfræði á við um 100G QSFP28 SR4 senditæki sem skiptast í 4×25G brautir. Þú varðveitir kaðallfjárfestingu þína á meðan þú hefur aðgang að bandbreiddarþéttleika samhliða ljósfræði.

Þetta er ekki sess atburðarás. Fjarskiptafyrirtæki sem keyra eldri SONET/SDH innviði á SC tengjum, háskólasvæði með gamaldags SC-lokuðum byggingarstoð og útsendingaraðstöðu með SC trefjum fyrir myndbandsflutning lenda allir í nákvæmlega þessum aðstæðum. 8 kjarna SC til MTP/MPO snúra gefur þeim flutningsleið sem þarfnast ekki uppfærslu á lyftara.

Skilningur á pólunarstillingu fyrir SC-til-MTP tengla

Pólun er einn algengasti bilunarpunkturinn í MTP/MPO kaðall og það er engin undantekning að fá það rétt á SC brot. Fyrir staðlaða 8-trefja SC til MTP/MPO útbrotssamsetningu er tegund B pólun (aðferð B samkvæmt TIA-568) sjálfgefinn valkostur fyrir QSFP senditæki. Í tegund B uppsetningu er trefjarstaða 1 í öðrum endanum líkt við trefjarstöðu 8 á hinum - viðsnúningur í fullri fylkingu sem tryggir að sendingartrefjar séu í takt við móttökuþræði yfir tengilinn.

Tegund A (bein-í gegn) pólun er sjaldgæfari í brotatilvikum og er venjulega frátekin fyrir stofntengingar-til-stofns þar sem snældur höndla Tx/Rx flipann. Tegund C (par-flippað) er sérstilling sem notuð er með ákveðnum snælda-byggðri uppbyggðri kaðallhönnun. Nema innviðaskjölin þín tilgreini annað, er tegund B öruggi kosturinn fyrir beint sendimóttakara-til-SC brotaforrita. Að staðfesta pólun fyrir pöntun kemur í veg fyrir pirrandi atburðarás hreinnar uppsetningar sem einfaldlega mun ekki standast ljós.

Singlemode vs Multimode: Passar trefjagerð við notkunarfjarlægð

8 kjarna SC til MTP/MPO plástrasnúru er fáanleg í bæði einstillingu (OS2, 9/125μm) og fjölstillingu (OM3 50/125μm, OM4 50/125μm) afbrigðum. Valið fer eftir gerð senditækisins og kröfum um aðgengi.

Fyrir fjölstillingarforrit styður OM3 trefjar 40GBASE-SR4 allt að 100 metra og 10GBASE-SR allt að 300 metra. OM4 lengir þessar vegalengdir - 150 metra við 40G SR4 - og býður upp á næstum tvöfalda virka bandbreidd við 850 nm (4700 MHz·km á móti. 2000 MHz·km). Ef þú ert að byggja nýjar láréttar keyrslur inni í gagnaveri er aukinn kostnaður við OM4 umfram OM3 vel þess virði að framtíðar-sönnun. Til dýpri samanburðar ámultimode trefjaflokkar frá OM1 til OM5, hver kynslóð táknar mælanlegt skref upp í bandbreiddarþéttleika og studd hlekklengd.

Singlemode OS2 fiber er valið fyrir forrit með lengri-nánar - 100GBASE-PSM4 yfir vegalengdir allt að 500 metra, eða 40GBASE-PLR4 sem nær 10 km. Uppbygging stjórnvalda og háskólasvæðis sem spannar margar byggingar þarf venjulega einstillingu, sérstaklega þegar SC plásturspjöldin á ytri endanum voru upphaflega sett upp fyrir fjarskiptaforrit fyrir langa{11}}ferð.

Helstu dreifingarsviðsmyndir

Gagnaver 10G-til-40G Flutningur

Aðstaða sem keyrir 10G SFP+ senditæki yfir SC-lokuð plásturspjöld getur uppfært hrygglagið í 40G QSFP+ án þess að-leggja aftur eitt spjald. 8 kjarna SC til MTP/MPO brotsnúru tengir QSFP+ tengið beint við fjögur SC tvíhliða tengi, sem hver ber eina 10G braut. Þessi flutningsleið krefst núllbreytinga á núverandi láréttum kaðall.

Samtenging aðalskrifstofu fjarskipta

Aðalskrifstofur viðhalda oft SC-tengdum ljósdreifingarrömmum sem hafa verið í notkun í mörg ár. Til að tengja nýjan DWDM eða ROADM búnað með MTP/MPO tengi við þá ramma sem fyrir eru þarf brot sem talar bæði tengimálin. 8 kjarna samsetningin sér um þetta án millisnælda, sem sparar 1U af rekkiplássi á hvern tengipunkt.

Útsending og A/V Flutningur

Fagleg útsendingaraðstaða notar oft SC trefjar fyrir óþjappaðan myndbandsflutning milli stúdíóa og stjórnherbergja. Þegar bætt er við IP-myndbandsbeinum með QSFP tengi, sameinar SC til MTP/MPO útbrotssnúruna nýjan búnað í núverandi trefjaverksmiðju á hreint og vel.

Prófunar- og rannsóknarumhverfi

Netprófunarstofur viðhalda oft blöndu af tengitegundum yfir mismunandi kynslóðir búnaðar. 8-kjarna SC til MTP/MPO plástrasnúra gerir verkfræðingum kleift að plástra á milli eldri prófunartækja með SC tengi og nýrri fjöltrefja prófunarsettum án þess að leita að millistykki.

Gæði tengis og innsetningartaps

Fjárhagsáætlanir fyrir innsetningartap þrengjast eftir því sem tengihraði eykst. Við 40G og 100G hefur hver tíundi desibel á hverjum tengipunkti áhrif á framlegð tengilinn þinnar. Hefðbundin - MTP tengi eru venjulega undir eða jöfn 0,50 dB hámarks innsetningartapi á pari, en Elite/lítið- MTP tengi lækka það í minna en eða jafnt og 0,35 dB (venjulegt 0,15 dB). SC endi brotsins ætti að halda Minna en eða jafnt og 0,30 dB á hvert tengi.

Fyrir krefjandi fjöl-hopptengla, tilgreinið MTP-tengi með litlu-tapi áMTP/MPO multimode trefjaplástrasnúraenda er iðgjaldið virði. Sérhver kapall ætti að vera send með einstökum prófunargögnum - 3D truflun sannprófun á rúmfræði ferrulsins að lágmarki. Ef birgir þinn getur ekki lagt fram prufugögn fyrir-snúru er það rauður fáni sem vert er að rannsaka áður en þú skuldbindur þig til innkaupapöntunar.

Hreinleiki tengi skiptir ekki síður máli og einkunn tengis. Ein menguð hylja á 12-trefja MTP tengi getur bætt við 1–2 dB af umfram tapi yfir alla samsetninguna. Sérstakar MTP-sértækir vinduhreinsiefni ættu að vera staðalbúnaður í hvaða aðstöðu sem er sem notar fjöltrefja snúrur. Að haldaMTP/MPO ljósleiðara millistykkiryk-lokað þegar það er ekki í notkun er einföld venja sem kemur í veg fyrir óvæntan fjölda bilanaleitarsímtala.

Að velja á milli hringlaga kapals, sporöskjulaga kapals og beru borðar

8 kjarna SC til MTP/MPO samsetningin kemur í þremur jakkavalkostum og valið snýst meira um líkamlegt leiðarumhverfi þitt en merkjaafköst.

Kringlótt kapall (venjulega 3,0 mm í þvermál, LSZH eða PVC jakka) er sjálfgefið fyrir flest gagnaver. Það leiðir hreint í gegnum staðlaða kapalstjórnunarhringi og lóðrétta skipuleggjanda, og harðgerð bygging þess höndlar endurtekna meðhöndlun við hreyfingar, viðbætur og breytingar.

Sporöskjulaga (flat) kapall virkar vel í gólfuppsetningum eða þéttum láréttum kapalbakkum þar sem lóðrétt stöflunarhæð er takmörkuð. Bare borðsnúra býður upp á hámarksþéttleika fyrir plástrasvæði með mjög -miklum-þéttleika en kemur í veg fyrir vélræna endingu - hún hentar best fyrir varanlegar uppsetningar inni í snældum eða plásturspjöldum þar sem snúran verður ekki trufluð þegar hún hefur verið flutt.

Hvernig það er í samanburði við MTP-til-LC Breakout snúrur

Mun algengari uppsetning brots er MTP til LC, einfaldlega vegna þess að LC hefur orðið ríkjandi tvíhliða tengi í nútíma gagnaverum. Svo hvers vegna myndirðu ná í SC brot í staðinn? Samhæfni við uppsett innviði ræður úrslitum. Ef aðstaða þín hefur þegar staðlað á LC, þá er enginn kostur við SC brot. En ef SC tengi eru það sem er í veggnum, í plásturspjaldinu eða á búnaðinum, þá erSamvirkni SC-tengis við MTP/MPO fjöl-trefjakerfií gegnum brotasamsetningu er fljótlegasta leiðin til meiri bandbreiddar án endurköllunar.

SC tengi halda einnig kostum í ákveðnum forritum: Stærri 2,5 mm ferrúla þeirra veitir aðeins meira yfirborð fyrir líkamlega snertingu, þau eru auðveldari í meðhöndlun með hanskahöndum í iðnaðarumhverfi og þau eru áfram staðal tengi í FTTH OLT búnaði á mörgum svæðum.
