Hversu langt getur ljósleiðari verið í raun og veru? Það fer eftir fleiru en kapalnum sjálfum. Gerð trefja, gagnahraði, staðall senditækis, bylgjulengd, tengitap, skeytatap og kostnaðarhámark tengla gegna allt hlutverki. 10G SR hlekkur yfir OM3 multimode trefjar toppar um 300 metra, en 10G LR hlekkur yfir OS2einfaldur-hamur trefjargetur náð 10 km með sama hraða. Kapallinn er aðeins ein breyta í jöfnunni.
Sem vinnuregla höndlar fjölstillingar trefjar styttri hlekki inni í gagnaverum, byggingum og háskólasvæðum, en einn-hamur trefjar ná yfir lengri keyrslur fyrir grunnnet, neðanjarðarlestarkerfi og fjarskipti. En til að skipuleggja alvöru tengil þarftu að passa ljósleiðarasnúruna við rétta ljósleiðara og reikna út heildartapið.
Hversu langt getur ljósleiðarinn runnið?

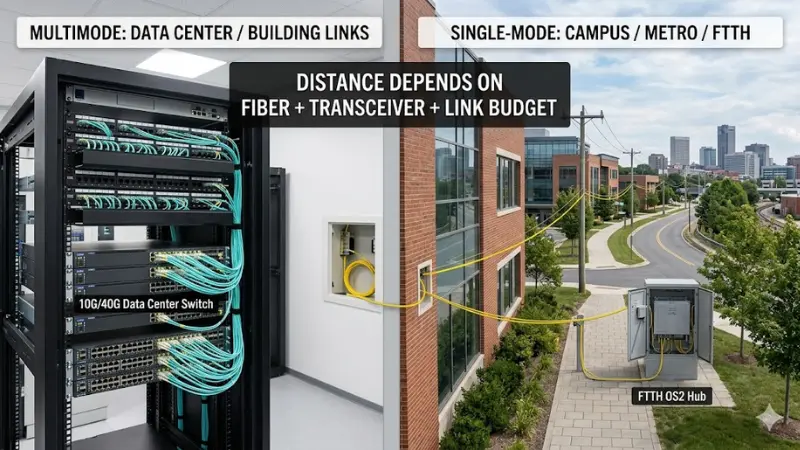

Ljósleiðari getur gengið frá nokkrum metrum upp í vel yfir 80 kílómetra, allt eftir nethönnun. Stuttir gagnaverstenglar á multimode trefjum geta náð yfir tugi eða hundruð metra. Enterprise eða háskólasvæði burðarás á OM3 eða OM4 multimode trefjum virka vel fyrir mörg 10G, 40G eða 100G forrit innan þeirrar metnu vegalengda. Fyrir langa-tengla styður OS2 einfalds-trefjar með réttri ljósleiðara 10 km, 40 km, 80 km eða meira.
Það er engin alhliða hámarksfjarlægð ljósleiðara. Hámarkið ræðst af heildar hlekknum - ekki snúrunni einum saman.
Íhugaðu tvær algengar 10G aðstæður. ACisco 10GBASE-SR senditækiyfir OM3 multimode trefjar styðja allt að 300 m, eða allt að 400 m yfir OM4. 10GBASE-LR senditæki yfir venjulegt einfalds-ham trefjar styður 10 km. Sami hraði, mjög mismunandi útbreiðsla - vegna þess að senditæki og trefjartegund skilgreina mörkin saman.

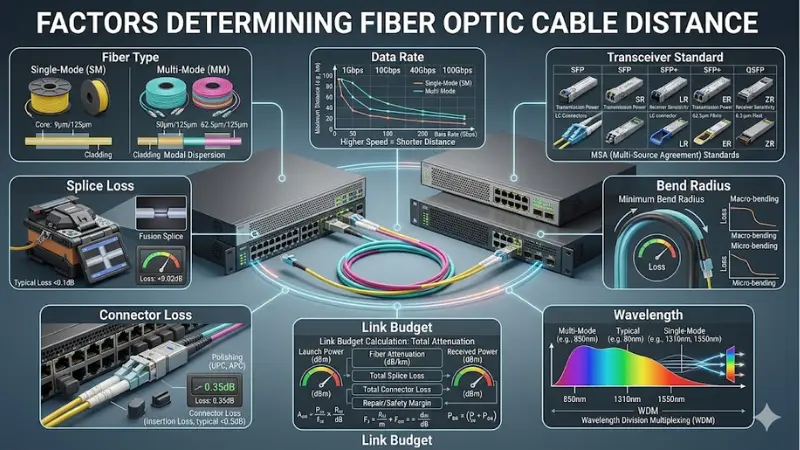

Hvað ákvarðar fjarlægð ljósleiðarasnúru?

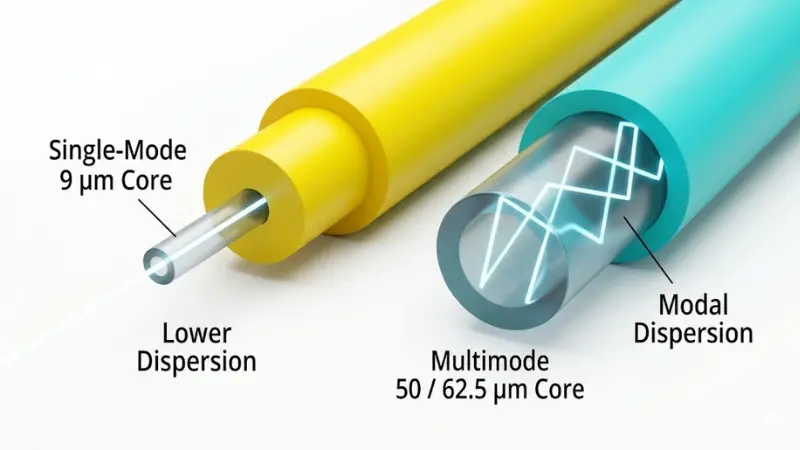

Trefjagerð: Einföld-stilling vs fjölstilling
Einfaldur-hamur trefjar hefur lítinn kjarna - venjulega um 9 µm - og ber einn aðalútbreiðsluham. Vegna þess að það forðast mótaldreifingu styður það meiri bandbreidd yfir lengri vegalengdir. TheLjósleiðarafélag (FOA)útskýrir í þjálfunarefni sínu að trefjar í einum-stillingu þjáist ekki af þeirri dreifingu sem takmarkar útbreiðslu fjölstillingar trefja.
Multimode trefjar eru með stærri kjarna, venjulega 50/125 µm eða 62,5/125 µm. Það leyfir margar ljósleiðir, sem gerir það hagnýtt og -hagkvæmt fyrir stutta-tengla. En þessar margar stillingar dreifast yfir fjarlægð -, fyrirbæri sem kallast modal dispersion - og þetta takmarkar bæði bandbreidd og umfang, sérstaklega á meiri hraða. Fyrir dýpri samanburð, sjáðu okkareinn-hamur vs multimode fiber guide.
Gagnahraði og bandbreidd
Þegar hraði eykst minnkar studd vegalengd venjulega. Ljósleiðari sem virkar við 1G yfir 550 metra af OM3 getur aðeins náð 300 metrum við 10G og aðeins 70–100 metra við 100G með SR4 ljósleiðara. Þetta samband er grundvallaratriði: veldu aldrei trefjar eingöngu eftir líkamlegri lengd án þess að athuga markgagnahraðann.
Í reynd mun verkfræðingur sem uppfærir burðarás háskólasvæðis úr 10G í 100G oft komast að því að núverandi OM3 keyrslur sem eru 200–300 metrar eru ekki lengur gjaldgengar. Annaðhvort þarf að uppfæra trefjaflokkinn, eða sendiviðtakarstaðalinn verður að breytast í einn-stillingarvalkost eins og 100GBASE-DR eða 100GBASE-LR.
Gerð senditækis og bylgjulengd
Sjóneiningin ákvarðar oft hagnýta fjarlægð meira en kapalinn sjálfur. SR (short-reach), LR (long-reach), DR, FR, ER og ZR ljósfræði eru hvor um sig hönnuð fyrir mismunandi umslög.
Til dæmis, 100GBASE-SR4 senditæki er stutt-fjölstillingarlausn sem styður allt að 70 m yfir OM3 og 100 m yfir OM4 meðMPO tengi. 100GBASE-LR eining yfir stakri-stillingu trefjar styður 10 km. ER og ZR flokki ljósfræði ná til 40 km og 80 km í sömu röð. Gagnablað senditækisins er alltaf opinber heimild um fjarlægðarmat.
Tap á tengi, skeyti og plásturspjald
Sérhver tengi, millistykki, skeyta ogplástra spjaldiðbætir við innsetningartapi. Því lengri og flóknari sem rásin er, því meira safnast þessi tap.
Stuttur hlekkur með mörgum plásturspjöldum getur bilað jafnvel þegar snúrulengd er innan hámarksfjarlægðar. Á meðan getur lengri hlekkur með hreinum tengjum, litlu-samrunasamruni og réttri prófun skilað áreiðanlegum árangri. SamkvæmtANSI/TIA-568.3 staðall, ætti kostnaðarhámark tengitaps að vera allt að 0,75 dB fyrir hvert par, þó vel-gert verksmiðjusnúrur séu venjulega vel undir 0,3 dB.

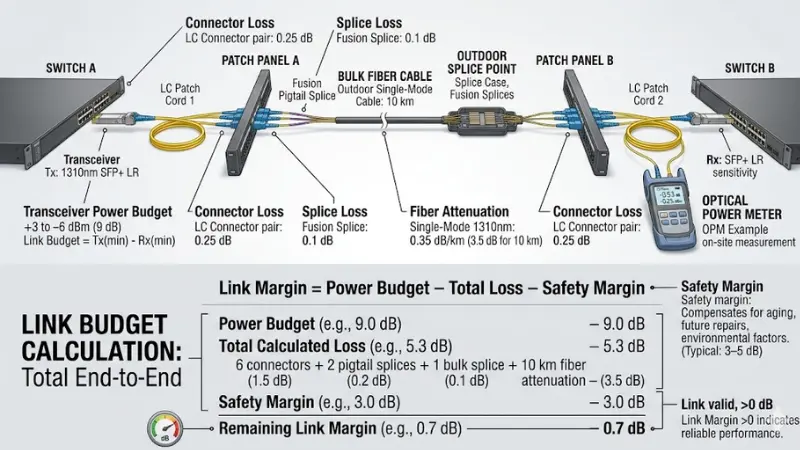

Tengja fjárhagsáætlun og móttakaranæmi
Ljósleiðarahlekkur virkar aðeins ef nóg ljósafl nær til móttakara. Fjárhagsáætlun tengisins er munurinn á úttaksstyrk sendisins og lágmarksnæmni móttakara. Einföld formúla:
Tiltæk hlekkjamörk=Rafmagnsáætlun sendimóttakara − ljósleiðaradeyfing − tengitap − skeytatap − öryggisbil
Fyrir 10GBASE-SR tengil er dæmigerð sjónræn fjárhagsáætlun um 6,1 dB. Ef 300-metra OM3 hlaup kynnir u.þ.b. 1,05 dB af trefjadeyfingu (við 3,5 dB/km) og þú ert með tvö tengd tengipör sem bæta við samtals 0,6 dB, auk 1 dB öryggisbils, þá er framlegðin sem eftir er um 3,45 dB - þægileg. Bættu við tveimur plásturspjöldum til viðbótar (annars 0,6 dB hvor) og framlegðin verður þéttari. Þetta er ástæðan fyrir því að útreikningur á fjárhagsáætlun hlekksins skiptir máli, sérstaklega á lengri eða flóknari keyrslum.
Uppsetningargæði og beygjuradíus
Léleg uppsetning getur stytt hagnýta fjarlægð hvers kyns trefjatengingar. Þröngar beygjur, óhreinar endahliðar tengisins, óhófleg togspenna, léleg splæsing og missamleg tengi auka allt tapið. Skoðaðu og hreinsaðu tengin alltaf áður en þau eru pöruð, fylgdu lágmarkskröfum framleiðanda um beygjuradíus og prófaðu uppsetta tengilinn með ljóstapprófunarsetti. Fyrir bestu uppsetningaraðferðir, sjá okkarUppsetningarleiðbeiningar fyrir ljósleiðara.
Einfjarlægð-Trefja fjarlægð
Einfaldur-hamur trefjar er staðalvalkostur fyrir langa-fjarlægð og há-bandvíddstengla. Það þjónar fjarskiptanetum, FTTH dreifingum, burðarrásum háskólasvæðisins, neðanjarðarhringjum, samtengingum gagnavera og burðarrásarkerfi fyrirtækja.
Hvers vegna Single-Mode Fiber styður lengri vegalengdir
Einfaldur-hamur trefjar bera einn aðalútbreiðsluham í gegnum 9 µm kjarna, sem útilokar algjörlega dreifingu móta. Það er venjulega fínstillt fyrir 1310 nm og 1550 nm bylgjulengdir. Við 1310 nm hefur OS2 einfalds-ham trefjar um 0,35 dB/km hlutfallsdeyfingu og við 1550 nm lækkar hún í um 0,22 dB/km. Berðu það saman við 3,5 dB/km með fjölstillingu trefjum við 850 nm - um það bil tífalt meira tap á kílómetra. Þessi grundvallarmunur á dempun er ástæðan fyrir því að einn-hamur trefjar eru allsráðandi fyrir allt umfram stutt-forrit.

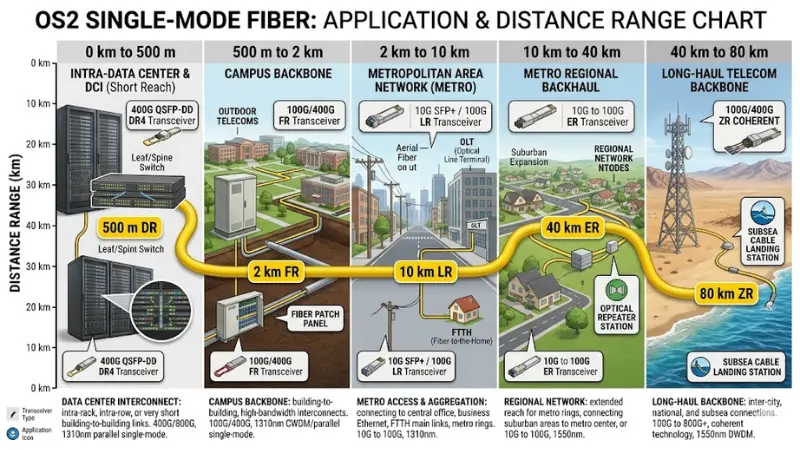

Algeng dæmi um trefjafjarlægð í stakri-stillingu
Eftirfarandi tafla sýnir dæmigerða staka-stillingu Ethernet-ljósleiðara og algenga útbreiðslu þeirra yfir OS2 trefjum. Þessar tölur eru byggðar á stöðluðum forskriftum senditækis úr IEEE 802.3 Ethernet stöðlum og gagnablöðum söluaðila.
| Umsókn | Dæmigert trefjar | Common Reach |
|---|---|---|
| 1000BASE-LX | OS2 einn-hamur | 10 km |
| 10GBASE-LR | OS2 einn-hamur | 10 km |
| 10GBASE-ER | OS2 einn-hamur | 40 km |
| 100GBASE-DR | OS2 einn-hamur | 500 m |
| 100GBASE-FR | OS2 einn-hamur | 2 km |
| 100GBASE-LR | OS2 einn-hamur | 10 km |
| 100G ER/ZR flokks ljósfræði | OS2 einn-hamur | 40–80 km |
| 400GBASE-DR4 | OS2 einn-hamur | 500 m |
| 400GBASE-FR4 | OS2 einn-hamur | 2 km |
Staðfestu alltaf nákvæma fjarlægð í gagnablaði senditækisins fyrir sérstaka dreifingu þína. Þetta eru skipulagstilvísanir, ekki tryggð takmörk fyrir hverja uppsetningu.
Er hægt að nota stakar-stillingar trefjar í stuttar vegalengdir?
Já. Mörg nútíma gagnaver setja upp einstaka-ham innviði, jafnvel fyrir stutta eða meðalstóra tengla til að einfalda framtíðaruppfærslur. Einn-hamur burðarrás getur flutt úr 10G í 100G í 400G með því að skipta um senditæki - án endurvarps.
Hins vegar getur móttakarinn ofhlaðinn fyrir mjög stutta-stillingstengla með háum-ljóstækni. Sum sendimóttakaragagnablöð tilgreina lágmarkslengd hlekkja eða krefjast ljósdeyfingar fyrir hlekki sem eru styttri en ákveðin fjarlægð. Til dæmis þurfa sumar 10GBASE-ER einingar 5 dB deyfara fyrir tengla undir 20 km.
Multimode Fiber Fjarlægð
Multimode fiber er mikið notaður fyrir stuttar-tengingar í gagnaverum, fyrirtækjabyggingum, tækjaherbergjum og háskólasvæði þar sem hlaup eru innan nokkurra hundruða metra.
Hvers vegna Multimode Fiber er styttri-dreifing
Vegna þess að multimode trefjar leyfa margar ljósleiðir í gegnum stærri 50 µm kjarna hans, dreifast merki um fjarlægð. Þessi formdreifing takmarkar bæði bandbreidd og umfang og áhrifin versna við meiri hraða. TheOM trefjaflokkar(OM1 til OM5) tákna aukið magn bandbreiddar, sem er ástæðan fyrir því að hærri-fjölstillingar trefjar styðja lengri vegalengdir með hraðari gagnahraða.
OM1, OM2, OM3, OM4 og OM5 Yfirlit
| Tegund trefja | Kjarnastærð | Algengur jakkalitur | Dæmigert notkun |
|---|---|---|---|
| OM1 | 62.5/125 µm | Appelsínugult | Eldri fjölstillingarkerfi (að mestu hætt) |
| OM2 | 50/125 µm | Appelsínugult | Eldri 1G og nokkrir stuttir 10G tenglar |
| OM3 | 50/125 µm | Aqua | 10G, stutt-40G/100G gagnaverstenglar |
| OM4 | 50/125 µm | Vatn eða fjólublátt (erika fjóla) | Afkastameiri-gagnaverstenglar, 10G/40G/100G |
| OM5 | 50/125 µm | Lime grænn | SWDM og valin breiðband multimode forrit |
OM3 trefjar eru með mótalbandbreidd 2000 MHz·km við 850 nm, en OM4 nær 4700 MHz·km á sömu bylgjulengd. Þessi bandbreiddarmunur skilar sér beint í ná: við 10G styður OM3 300 m þar sem OM4 styður 400 m. TIA staðlaðar OM4 trefjaforskriftir í gegnANSI/TIA-568.3, ogEthernet Alliance staðfest400 metra 10GbE fjarlægðin fyrir OM4 þegar IEEE innlimaði það í 802.3 staðlinum.
Algeng Multimode Fiber Distance Dæmi

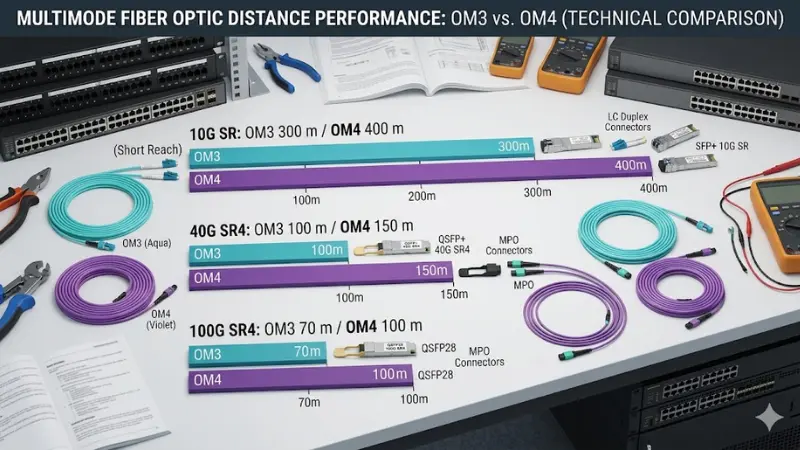

Multimode OM3 og OM4 trefjafjarlægðarsamanburður fyrir 10G 40G og 100G tengla
| Hraði / Optic Tegund | OM3 | OM4 | Skýringar |
|---|---|---|---|
| 10GBASE-SR | Allt að 300 m | Allt að 400 m | Tvíhliða LC, 850 nm, IEEE 802.3ae |
| 25GBASE-SR | Allt að 70 m | Allt að 100 m | Tvíhliða LC, 850 nm |
| 40GBASE-SR4 | Allt að 100 m | Allt að 150 m | MPO/MTP samhliða, 850 nm |
| 40G BiDi | 100 m | 150 m | Duplex LC, fer eftir senditæki |
| 100GBASE-SR4 | Allt að 70 m | Allt að 100 m | MPO/MTP samhliða, 850 nm |
| 100G BiDi / SR1.2 | 70 m | 100 m | Sumar einingar styðja útvíkkað OM5 umfang |
Þessar vegalengdir gera ráð fyrir hreinum tengjum, réttri uppsetningu og stöðluðum fjárhagsáætlunum um tap á hlekkjum. Í raunverulegri uppsetningu getur mengun tengis, auka plásturpunktar eða þéttar beygjur dregið úr nothæfri fjarlægð undir þessum nafngildum.
Gengur OM5 alltaf lengra en OM4?
Ekki endilega. OM5 var hannað til að styðja við stutta bylgjulengd skiptingar multiplexing (SWDM) með því að veita tiltekna bandbreidd við viðbótarbylgjulengdir umfram 850 nm (sérstaklega 883 nm og 953 nm). Í stöðluðum SR forritum sem nota aðeins 850 nm getur OM5 ekki boðið upp á þýðingarmikið fjarlægðarforskot umfram OM4. Ávinningurinn af OM5 kemur fyrst og fremst fram þegar senditækið er hannað til að nota SWDM getu - til dæmis ákveðnar 100G og 400G SWDM einingar sem draga úr fjölda trefja með því að senda á mörgum bylgjulengdum.
Fjarlægðartafla fyrir ljósleiðara eftir umsókn
Eftirfarandi tafla veitir hagnýta áætlanagerð tilvísun fyrir algengar dreifingarsviðsmyndir. Það kemur ekki í staðinn fyrir réttan útreikning á kostnaðarhámarki tengla, en það hjálpar til við að þrengja rétta trefjagerð og tengi fyrir hverja aðstæður.
| Atburðarás | Ráðlagður trefjar | Sameiginlegt tengi | Dæmigert fjarlægðarsvið |
|---|---|---|---|
| Server til að skipta, sama rekki | DAC, AOC, OM3/OM4 eða OS2 | SFP/QSFP bein festing, LC | 1–7 m (DAC), allt að 30 m (AOC) |
| Gagnaver í röð eða herbergistengingu | OM3/OM4 eða OS2 | LCeða MPO/MTP | 10–400 m |
| 10G fyrirtæki burðarás | OM3/OM4 eða OS2 | LC tvíhliða | 100 m til 10 km |
| 40G/100G stutt-gagnaver | OM3/OM4 með MPO/MTP eða tvíhliða BiDi | MPO/MTPeða LC | 70–150 m |
| Hryggjarstykki háskólasvæðisins | OS2 einn-hamur | LC | 1–10 km+ |
| Telecom / FTTH / Metro hlekkur | OS2 einn-hamur | SC, LC eða hertu tengi | 10–80 km+ |
Einstök-hamur vs multimode trefjafjarlægð: Hvernig á að ákveða
Þegar Multimode Fiber er skynsamlegt
Multimode er sterkur kostur þegar hlekkurinn helst inni í gagnaveri, byggingu eða tækjaherbergi og fjarlægðin er nógu stutt fyrir SR ljósfræði. Ef núverandi innviðir eru nú þegar OM3 eða OM4 og núverandi hraðakrafa passar innan fjölhams fjarlægðarmarka, er engin strax ástæða til að skipta um það. Multimode senditæki (SR-flokkur) eru venjulega ódýrari fyrir hverja tengi en einhleypt-hátt ljósleiðara og sjálft ljósleiðarinn kostar minna á hvern metra að lúta.
Dæmigert atburðarás: Gagnaver með rofa-efri-rokkum tengdum enda-á-röðunarrofum yfir 20–50 metra hlaup. OM4 trefjar með 10G eða 25G SR ljósleiðara höndla þetta auðveldlega og kostnaður á hvern tengil er umtalsvert lægri en einn{10}}hamur valkostur.
Þegar Single-Trefjar eru betri kosturinn
Einfaldur-hamur er skynsamlegur þegar hlekkurinn fer yfir fjölstillingarsvið, þegar þú þarft aframtíðar-hryggjarstykkifyrir 100G eða 400G uppfærslur, eða þegar þú byggir háskólasvæði, neðanjarðarlest, FTTH eða fjarskiptainnviði. Kostnaðarmunur á kapalkostnaði á OS2 einfaldri-stillingu og OM4 fjölstillingu er hóflegur og einhleyp-stillingartæki hafa lækkað töluvert í verði. Fyrir allar nýjar grunnuppsetningar þar sem kaðall verður til staðar í 10–15 ár, er einn{10}}hamur venjulega öruggari langtímafjárfesting.
Algengt dreifingarmynstur: háskólanet sem tengir sex byggingar á milli 500 m til 3 km. OS2 stakar-stillingar stofnkaplar meðLC plástursnúrurí hvorum enda gefðu upp burðarás sem byrjar á 10G og getur flutt yfir í 100G eða 400G með því að skipta um einingar - án þess að snerta kapalverksmiðjuna.
Fyrir gagnaver
OM3 og OM4 eru áfram sjálfgefin fyrir stutta-tengla, sérstaklega með SR ljósfræði. Hins vegar eru margar nýjar-hönnun gagnavera með mikla þéttleika að taka upp OS2 staka-stillingu fyrir hrygg-blaðaarkitektúr til að styðja við 400G flutningsleiðir. Breytingin er sérstaklega sýnileg í ofstærðarumhverfi þar sem 400GBASE-DR4 og 400GBASE-FR4 yfir einhleypum-trefjum eru að verða staðlaðar.
Fyrir fyrirtækjabyggingar og háskólanet
Innan einni byggingar getur OM3 eða OM4 verið nóg ef keyrslur eru undir 300 metrum og 10G uppfyllir núverandi og bráða-hraðakröfu. Til að byggja upp-til-bygginga tengla eða burðarrásar háskólasvæðis er OS2 stakur-hamur venjulega öruggari kosturinn vegna þess að hún rúmar lengri keyrslur og meiri hraða án endurstillingar.
Fyrir Telecom og FTTH
Einfaldur-hamur trefjar er eini hagnýti valkosturinn fyrir fjarskipta- og FTTH net. Þessi forrit krefjast lítillar dempunar yfir langar vegalengdir, mikla sveigjanleika og stuðning við tækni eins og GPON, XGS-PON og 50G-PON. Innviðirnir nota oftPLC skiptararogtengikassa úr trefjumsamhliða stakri-stillingu stofnstrengjum.
Hvernig á að velja rétta ljósleiðarasnúruna fyrir fjarlægðina þína
Skref 1: Mældu raunverulega leiðarlengd
Ekki mæla aðeins beina-línu fjarlægð milli tveggja tækja. Látið leiða kapal í gegnum bakka, skápa, plástursplötur, veggtengi, stig og þjónustulykkjur. Í mörgum byggingum er raunverulegur kapalslóð 20–40% lengri en gólffjarlægð -plans. Bættu við hæfilegri framlegð -, venjulega 10% - fyrir framtíðarbreytingar og slaka á viðhaldi.
Skref 2: Staðfestu núverandi og framtíðar hraðakröfur
Kapall sem styður 10G í dag styður kannski ekki 100G í sömu fjarlægð á morgun. Spyrðu þriggja spurninga áður en þú velur trefjar: Hvaða hraða þarf ég núna? Hvaða hraða þarf ég eftir þrjú til fimm ár? Verður þessi kapalverksmiðja endurnotuð fyrir framtíðaruppfærslur? Ef svarið við þriðju spurningunni er já, hallaðu þér að OS2 stakri-stillingu eða að lágmarki OM4 fyrir multimode keyrslur.
Skref 3: Passaðu við sendandastaðalinn
Athugaðu hvort búnaðurinn þinn notar SR, LR, DR, FR, ER, ZR, BiDi, CWDM, PSM eða annan ljósfræðilegan staðal. Sami ljósleiðarinn styður mismunandi vegalengdir með mismunandi einingum. Til dæmis, OS2 einhleyp-ham keyrsla í 2 km virkar fyrir 100GBASE-FR (metið til 2 km) en er langt undir 100GBASE-LR mörkunum (10 km) - bæði nota OS2, en senditækið ákvarðar hagnýt umfang og kostnað.
Skref 4: Reiknaðu út kostnaðarhámarkið
Leggðu saman allt væntanlegt tap á rásinni:
Trefjadeyfing: um það bil 3,5 dB/km fyrir fjölstillingu við 850 nm, eða 0,35 dB/km fyrir staka-stillingu við 1310 nm. Tengitap: venjulega 0,2–0,5 dB á pari fyrirLC eða SC tengi. Samrunatap: venjulega 0,1 dB eða minna fyrir góða samrunasplús. Tap plástursborðs og millistykkis: hver viðbótartengipunktur bætir við tapi. Verkfræðiöryggismörk: venjulega 1–3 dB eftir notkun.
Berðu síðan saman heildartapið við tilgreint ljósfræðilegt fjárhagsáætlun senditækisins. Ef framlegðin er þunn, minnkaðu fjölda tengi, uppfærðu trefjaflokk eða veldu senditæki með stærri orkukostnað.
Skref 5: Skildu eftir spássíu
Ekki hanna rétt í hámarksfjarlægð. Endarhliðar tengis brotna niður við endurteknar pörunarlotur, ryk safnast fyrir og framtíðarplástur geta bætt við tengipunktum. Hlekkur sem stenst gangsetningu með 0,5 dB framlegð er hlekkur sem bíður eftir að bila eftir næsta viðhaldsglugga. Miðaðu við að minnsta kosti 2–3 dB af höfuðrými á mikilvægum burðarliðstenglum.
Algeng mistök við skipulagningu ljósleiðarastrengja
Velja aðeins trefjar eftir jakkalit
Litur á jakka er gagnlegur fyrir fljótlega auðkenningu - aqua þýðir venjulega OM3 eða OM4, gulur þýðir venjulega OS2, lime grænn þýðir venjulega OM5. En „venjulega“ er ekki „alltaf“. Sumir framleiðendur nota ó-venjulega liti og eldri snúrur fylgja hugsanlega ekki núverandi venjum. Staðfestu alltaf útprentaða kapaleinkunnina, trefjategundamerkingu og prófunarskjöl áður en gengið er út frá trefjaeinkunn byggt á lit.
Hunsa tap á tengi og plásturspjaldi
Hlekkur með sex tengdum tengipörum getur farið yfir tapskostnað jafnvel á 50-metra snúru. Hvert viðbótar-tengi eða plásturspjald bætir við tapi. Í umhverfi með mikilli þéttleika með mörgum plásturspjöldum á milli rofatengisins og endabúnaðarins, safnast þetta tap hratt upp. Skipuleggðu fjölda tengipunkta á hönnunartíma, ekki eftir uppsetningu.
Meðhöndla hámarksfjarlægð sem ráðlagða fjarlægð
Hámarksfjarlægðartölur úr gagnablöðum fyrir senditæki gera ráð fyrir hreinum tengjum, engum auka splæsingum,-verksmiðju trefjum og sérstökum umhverfisaðstæðum. Raunverulegar innsetningar passa sjaldan við þessar forsendur. Líttu alltaf á uppgefið hámark sem efri mörk, ekki hönnunarmarkmið.
Að blanda ósamrýmanlegum tengjum eða pólun
MPO/MTP tenglarkrefjast réttrar pólunar, fjölda trefja og kyns tengis. Líkamlega tengdur hlekkur gæti samt bilað eða sýnt hátt bitavilluhlutfall ef pólunin er röng. TIA-568.3 staðallinn skilgreinir margar skautunaraðferðir (Tegund A, Tegund B, Tegund C og nýrri Tegund U afbrigði), og blöndun þeirra á rangan hátt er ein algengasta orsök misheppnaðra 40G og 100G samhliða sjóntengla.
Að gleyma framtíðarhraðauppfærslum
Ef þú ert að setja upp kaðall sem mun vera á sínum stað í áratug skaltu hugsa lengra en núverandi rofahraða. Að draga nýjar trefjar í gegnum núverandi leiðir er dýrt og truflandi. Að velja OM4 í stað OM3, eða OS2 í staðinn fyrir multimode, kostar örlítið meira við uppsetningu en getur sparað umtalsverðan endurupptökukostnað síðar. Mörg stofnanir sem settu upp OM3 fyrir 10G standa nú frammi fyrir kostnaðarsömum uppfærslum þegar þær fara yfir í 100G, þar sem OM3 nær lækkar í aðeins 70 metra með SR4 ljósleiðara.
Algengar spurningar um fjarlægð ljósleiðara
Sp.: Hversu langt getur einhleyp-ljósleiðaraleiðsla runnið?
Svar: Einfaldur-hamur trefjar styður allt frá stuttum hlekkjum til vegalengda sem fara yfir 80 km, allt eftir senditæki. Algengar Ethernet náir eru 10 km (LR flokkur), 40 km (ER flokkur) og 80 km (ZR flokkur). Með optískum mögnurum geta einhleypt-trefjar náð yfir hundruð kílómetra í fjarskiptakerfi.
Sp.: Hversu langt getur multimode ljósleiðarinn keyrt?
A: Multimode trefjar þekja venjulega nokkra tugi metra til nokkur hundruð metra, allt eftir trefjastig og hraða. Við 10G nær OM3 300 m og OM4 nær 400 m. Við 100G með SR4 ljósfræði lækka fjarlægðir í 70 m (OM3) eða 100 m (OM4). Eldri 1G forrit geta keyrt lengra - í allt að 550 m á OM3 - vegna þess að lægri gagnahraði er minna næmur fyrir dreifingu forms.
Sp.: Hver er hámarksfjarlægð fyrir 10G trefjar?
A: Fyrir 10G SR fjölstillingstengla styður OM3 allt að 300 m og OM4 allt að 400 m samkvæmt IEEE 802.3ae staðlinum. Fyrir 10G LR staka-stillingstengla, eru 10 km staðalldreifing. 10GBASE-ER nær 40 km og 10GBASE-ZR (seljandi-skilgreint, ekki IEEE-staðlað) getur náð 80 km með viðeigandi ljósleiðara.
Sp.: Er OM4 betri en OM3 fyrir fjarlægð?
A: Já. OM4 styður almennt lengri fjölstillingarsvið en OM3 vegna meiri bandbreiddar (4700 MHz·km á móti 2000 MHz·km við 850 nm). Í 10G er munurinn 300 m á móti 400 m. Í 40G SR4 er það 100 m á móti 150 m. Fyrir nákvæman samanburð, sjáðu OM3 vs OM4 samanburðinn okkar.
Sp.: Get ég tengt staka-ham trefjar við fjölstillingar trefjar beint?
A: Þetta er ekki mælt með og mun ekki virka á áreiðanlegan hátt í flestum tilfellum. Einfaldar-trefjar eru með 9 µm kjarna á meðan multimode trefjar eru með 50 µm eða 62,5 µm kjarna. Að tengja ljós frá stærri kjarna inn í þann minni veldur miklu merkjatapi og misræmi í tölulegu ljósopi veldur frekari vandamálum. Notaðu rétta trefjagerð enda til enda og notaðu miðlunarbreyta eða stillingar-snúrur eingöngu þar sem seljandi senditækisins styður það sérstaklega.
Sp.: Þýðir lengri trefjasnúra alltaf meira merkjatap?
A: Já, deyfing trefja eykst línulega með fjarlægð. En fjarlægð er aðeins einn þáttur í heildarrásatapi. Tengi, splæsingar, beygjur og plástursplötur stuðla oft að meira tapi á punkti en nokkur hundruð metra af trefjum. 100 metra hlekkur með fjórum tengdum tengipörum getur haft hærra heildartap en 500 metra hlekkur með aðeins tveimur tengjum og hreinni skeyti.
Sp.: Hvaða trefjar ætti ég að velja fyrir 100G?
A: Fyrir stutta-100G tengla undir 100 metrum, virkar OM3 eða OM4 multimode með SR4 eða BiDi ljósfræði vel. Í 500 m, notaðu 100GBASE-DR yfir OS2 staka-stillingu. Fyrir 2 km, 100GBASE-FR. Fyrir 10 km, 100GBASE-LR. Fyrir 40 km eða meira er ER eða ZR flokks ljóstækni yfir OS2 einhleyp-stilling nauðsynleg.
Sp.: Hvernig reikna ég út Fiber Link fjárhagsáætlun?
A: Byrjaðu á tilgreindu aflfjárhagsáætlun senditækisins (framleiðsla sendis að frádregnum lágmarksnæmni móttakara). Dragðu síðan frá: trefjadeyfingu (lengd × deyfingarstuðull), tengitap (fjöldi tengdra para × tap á pari), skeytamissi og öryggisbil. Ef niðurstaðan er jákvæð ætti hlekkurinn að virka. Ef það er nálægt núlli eða neikvætt, þú þarft að draga úr tapi eða velja senditæki með hærri orku fjárhagsáætlun.
Sp.: Hvað gerist ef trefjahlekkur fer yfir nafnfjarlægð senditækisins?
A: Hlekkurinn gæti fundið fyrir aukinni bitavillutíðni, tengingu með hléum eða algjörri bilun. Jafnvel þó að hlekkurinn virðist virka í upphafi, gæti hann vantað nægjanlega svigrúm til að takast á við öldrun tengis, hitastigsbreytingar eða viðbótarplástur. Notkun umfram nafnfjarlægð ógildir frammistöðuábyrgð senditækisins og er almennt talin óstudd uppsetning.
Sp.: Er OM5 þess virði fyrir kaðall gagnavera?
A: OM5 er þess virði að íhuga ef þú ætlar að setja upp SWDM-senditæki sem nota margar bylgjulengdir til að auka afkastagetu yfir multimode trefjum. Fyrir staðlaða SR forrit við 850 nm býður OM5 ekki upp á verulegan fjarlægðarforskot umfram OM4. Ákvörðunin veltur á því hvort tiltekið vegakort senditækisins þíns inniheldur SWDM einingar.
Niðurstaða
Fjarlægð ljósleiðarasnúrunnar veltur á heildartengingu - trefjategundarinnar, staðli senditækis, gagnahraða, tengifjölda og heildarrásatapi. Það er ekkert eitt svar við "hversu langt geta trefjar runnið" án þess að þekkja þessar breytur.
Fyrir stutta gagnaver eða byggingatengla eru OM3 og OM4 fjölstillingar ljósleiðarar pöruð við SR-flokka ljósleiðara hagnýt og -hagkvæm. Fyrir burðarrásir háskólasvæðisins, fjarskipti, FTTH og hvers kyns dreifingu þar sem búist er við framtíðaruppfærslu hraða, er OS2 einfaldur-hamur trefjar sterkari-valkosturinn.
Áður en keypt erfiber patch snúrur, stofnsnúrur eða senditæki, staðfestu raunverulega leiðarfjarlægð, nauðsynlegan hraða, staðal senditækis, gerð tengis og trefjargráðu saman. Reiknaðu síðan út kostnaðarhámarkið. Þetta ferli - ekki ein einasta forskrift - er það sem tryggir stöðugt uppfærslu-net.
