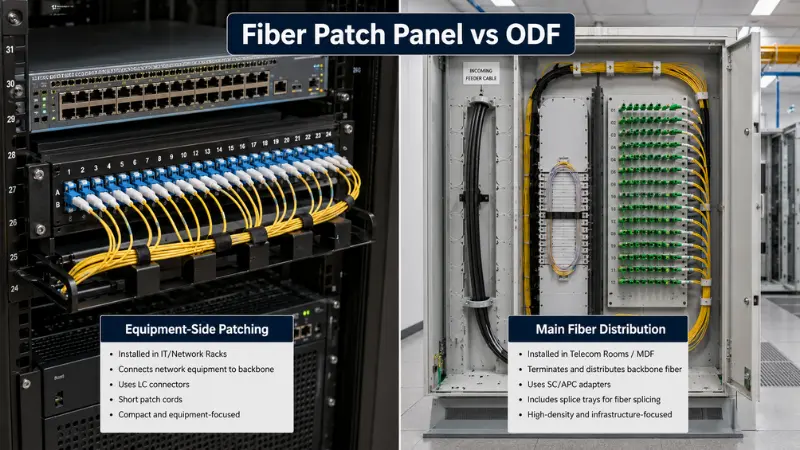

Þegar þú skipuleggur ljósleiðarakerfi birtist ein spurning snemma: í atrefjaplástra spjaldið vs ODFákvörðun, hver á heima í rekkanum eða fjarskiptaherberginu þínu? Stutta svarið - nær til atrefjaplástra spjaldiðþegar þú þarft aðallega að slíta og krossa-tengja lítinn-til-miðlungs fjölda trefja nálægt virkum búnaði og veljaODF (Ljósdreifiramma)þegar meiri-fjölda burðarrásar eða fóðrunarsnúrur þurfa samrunaskerðingu, slaka geymslu, kapalfestingu og langtímadreifingarstjórnun.
Þessi hreina skipting felur eitthvað sem sérhver sviðstæknimaður lærir hratt: vöruflokkarnir tveir skarast. Sumar festingar fyrir-rekki eru með skeifubökkum og sumir þéttir ODF-tæki gera lítið annað en að laga. Svo raunverulega spurningin er ekki „hvaða nafn,“ heldur „hvaða hönnunaráherslan passar við netstöðuna, fjölda trefja og hvernig snúrur fara inn og út úr einingunni. Þessi handbók fjallar um muninn, gráa svæðið á milli þeirra, valfylki, tengivalkosti og raunverulegar verkstillingar svo þú getir tilgreint réttu eininguna í fyrsta skipti. Ef þú vilt fá stuttu útgáfuna fyrst, þá er héreinbeitt útlit á kjarnamuninn á ODF og plásturspjaldi.
Hvað er Fiber Patch Panel?

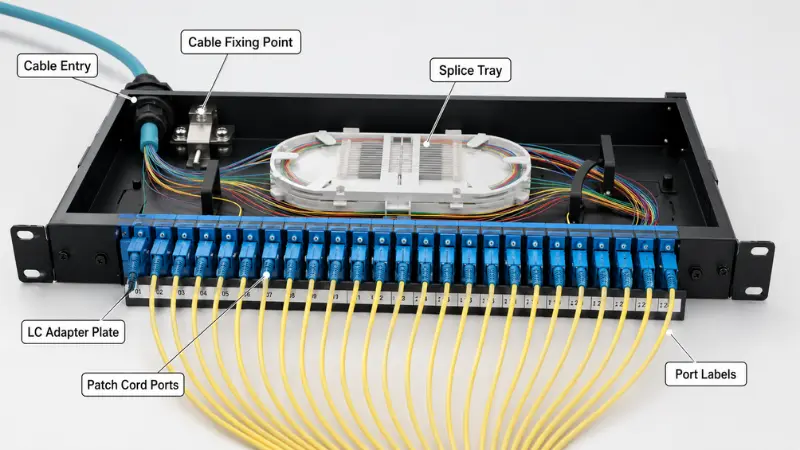

Trefjaplástraspjald stöðvar komandi trefjar á föst sett af millistykki og gefur tæknimönnum hreint framviðmót fyrir plástursnúrur. Það er punkturinn þar sem uppbyggður kapall mætir stökkunum sem keyra til rofa, beina, miðlunarbreyta og sjónræna senditæki. Flest spjöld eru fest í venjulegu 19-tommu rekki í 1U, 2U eða 4U hæðum, þó að veggfestingar séu algengar fyrir smærri skápa.
Inni í dæmigerðu spjaldi finnurðu millistykki (LC, SC, FC, ST eða MPO/MTP), snúruinngang og festipunkt, stjórnun á tengingu að framan og aftan, merkingarrönd og - á mörgum gerðum - lítinn splæsingarbakka til að tengja pigtails við komandi snúru. Dag frá degi er vinnan við pjatlaborð að færa, bæta við og breyta: endur-pjatla tenglum án þess að trufla varanlega snúruna. Þess vegna skiptir aðgengi að framan og skýr gáttanúmer meira máli hér en djúp slak geymsla.
Algengar tegundir plásturspjalda
- Föst spjöld- millistykki á fastri plötu; lægsti kostnaður, fínn fyrir stöðuga hlekki.
- Renna (skúffu) spjöld- bakkinn dregur fram til að auðvelda endur-uppsögn og skoðun.
- LC spjöld með miklum-þéttleika- pakkar flestum tvíhliða tengi í 1U, vegna þess að 1,25 mm hylki LC er helmingi stærri en SC.
- MPO/MTP snældaspjöld- brjóta út fyrirfram-lokað 12 eða 24 trefja ferðakerfi fyrir 40G/100G/400G tengla.
- For-lokaðir og splæsaðir-spjöld- verksmiðjutengi fyrir hraðvirka dreifingu, eða-verksmiðjuuppsettir snæringar tilbúnir til að skeyta á staðnum.
Plástraspjöld sitja nálægt virkum gír: í rekkum gagnavera, netherbergjum fyrirtækja, netþjónaskápum og gólfdreifingarstöðum. Þegar verkefnið er að laga-stig, er 1U eða 2U spjaldið venjulega allt sem þú þarft. Hagnýta hliðin ásetja upp spjaldið og tengja það í rofaer einfalt og velur réttLC millistykkiþví hafnarþéttleiki er oft eina raunverulega ákvörðunin.
Hvað er ODF (Optical Distribution Frame)?

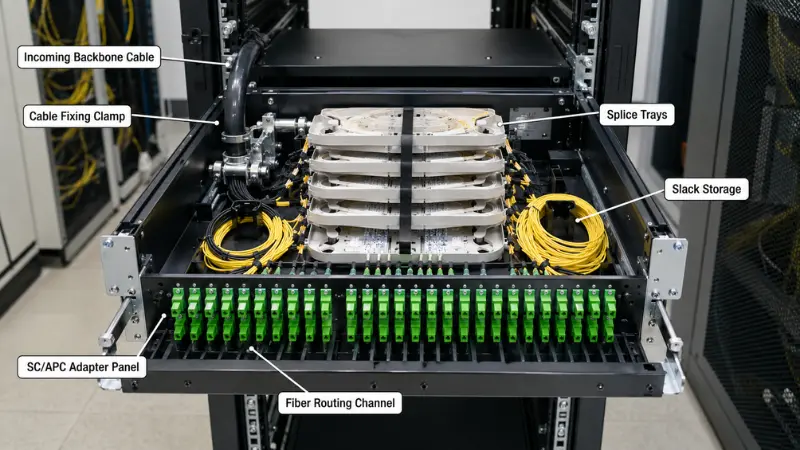

ODF er skipulagður trefjastjórnunarstaður sem er byggður til að koma kaplum inn, vernda þær, tengja þær og dreifa þeim - ekki bara plástra. Í samanburði við venjulegt spjald er það hannað í kringum hærri trefjafjölda og fullan endingu utanaðkomandi-verksmiðju eða burðarstrengs: festingu og jarðtengingu kapals, samruna samruna, slaka geymslu, skipulagða leið, merkingar og viðhaldsaðgangur í einum ramma.
Dæmigert ODF ber millistykki, marga skeytibakka, sérstakar leiðarrásir og slaka geymslu, snúru-festingarklemma og jarðtengda punkta fyrir styrkleikahluta kapalsins, hlífðarhlíf eða meðfylgjandi ramma og skýrt númerakerfi. Ástæðan fyrir því að þetta skiptir máli er eðlisfræðileg: 96F eða 144F laus-slöngustrengur kemur með stál- eða aramid styrkleikahluta sem verður að vera festur þannig að enginn togkraftur nái til trefjanna, síðan er hver trefjar sameinuð-saman við svína og spóluð með beygjuradíus hans varinn. Lítið plástursborð hefur einfaldlega hvergi að gera það á öruggan hátt.
Algengar ODF gerðir
- Rack-uppsett ODF- passar í 19 tommu rekki; vinnuhesturinn fyrir fjarskiptaherbergi og OLT skápa.
- Vegg-uppsett ODF- fyrir smærri dreifingarstaði með takmarkað gólfpláss.
- Gólf-ODF- rammar með mikla-getu fyrir aðalskrifstofur og stórar POP-síður.
- Modular ODF / ODF skápur- splæsi-, splitter- og dreifingareiningar sameinuð eftir því sem netið stækkar.
Þú munt sjá ODF í aðalskrifstofum fjarskipta, FTTH aðgangsherbergjum, ISP búnaðarherbergjum, POP síðum, neðanjarðarlestar- og burðarásardreifingu og að byggja aðaldreifingarherbergi. Skýrasta merkið sem þú þarft er innkominn hár-snúra sem verður að verafusion splæsttil grísa sem lýkur með, segjum,SC millistykki, með slaka og vernd fyrir margra ára þjónustu. Til að fá hlutlausan bakgrunn um-viðskipti, yfirlit FOA umutan-plöntunar og lokun plöntunnarer traust tilvísun. Og vegna þess að ODF eru til í nokkrum uppsetningarstílum - sem hrífa marga-kaupendur í fyrsta skipti - er það þess virði að lesahelstu tegundir ljósdreifingarrammaáður en þú stærðir ramma.

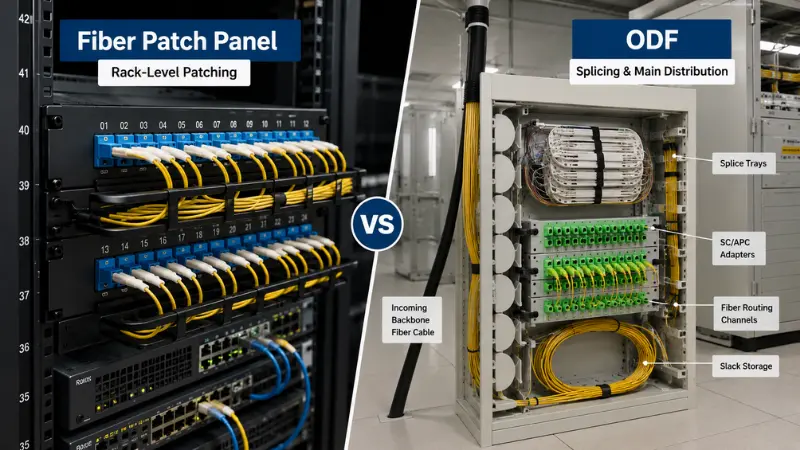

Trefjupönnusamband vs ODF: Raunverulegu munirnir
Báðir stjórna trefjum, en hönnunarforgangsröðun þeirra togar í mismunandi áttir. Taflan hér að neðan fer skrefi framhjá venjulegum-línum.
| Samanburðarpunktur | Trefjaplástra spjaldið | ODF |
|---|---|---|
| Aðal hönnunaráhersla | Uppsögn og kross-tenging (patching) | Uppsögn, splicing, vernd, leið, dreifing |
| Dæmigerð netstaða | Búnaður-hlið, inni í rekkum og skápum | Aðaldreifing: fjarskiptaherbergi, FTTH herbergi, aðalskrifstofa, POP |
| Dæmigert trefjafjöldi | 12F–48F | 48F–144F og hærri |
| Splæsingargeta | Valfrjálst, takmarkað bakkapláss | Margir bakkar; kjarnahluti hönnunarinnar |
| Líkamleg uppbygging | Fyrirferðarlítill 1U–4U eða veggbox | Stærri rammi, oft lokaður og varinn |
| Kapalinngangur og festing | Grunnálagslosun | Þung festing, jarðtenging fyrir styrkleikameðlimi |
| Slaki og vegferð | Lágmarks | Sérstök slak geymsla og leiðarrásir |
| Aðgangur að framan / aftan | Aðgangsplástur að framan- | Aðgangur að framan og aftan fyrir splæsingu og plástur |
| Uppsetning | Rekki eða veggur | Rekki, veggur, gólf eða skápur |
| Stækkunaraðferð | Takmarkað af höfnum og U-rými | Bættu við einingum og bökkum; byggt til vaxtar |
| Viðhald | Fljótlegar breytingar á plástri | Skipulögð-langtíma skeyti- og plástrastjórnun |
| Hlutfallslegur kostnaður | Lægri á hverja höfn | Hærri, en færri einingar fyrir háar tölur |
Hvar línan óskýr: Virk skörun?
Að meðhöndla „aðeins plásturspjald=plástra“ og „ODF=skeyting eingöngu“ mun að lokum villa um fyrir þér. Nóg af rekki-festingarplástrum innihalda skeifubakka og lítinn ODF má aðallega nota til að laga. Heiðarlega lýsingin snýst um áherslur: plásturspjald er fínstillt fyrir búnað-hliðarstökkvastjórnun í þröngu rými, en ODF er fínstillt fyrir kapalinngang, skeytivörn, slaka geymslu og skipulagða dreifingu sem þarf að endast. Þegar þú berð saman forskriftarblöð skaltu lesa innri uppbyggingu - bakkafjölda, slaka afkastagetu, snúru-festingarbúnað - ekki bara fjölda millistykki. Tvær einingar geta báðar sagt „48 ports“ og verið smíðaðar fyrir gjörólík störf.
ODF vs Fiber Patch Panel vs Fiber Distribution Box
Þriðja vara dregur úr samanburðinum: trefjadreifingarboxið eða tengiboxið. Í grófum dráttum:
- Trefjaplástra spjaldið- rekki-stigslokun og plástra nálægt búnaði.
- ODF- aðal-dreifingar-stigslokun, splicing, vernd og leið fyrir miðlungs-til-fjölda trefja.
- Trefjadreifing / tengibox- minni, oft vegg- eða stöng-girðing nær endanotendum, oft metin utandyra-, sem gæti einnig hýst klofning.
Í einu netkerfi gætirðu séð öll þrjú: ODF í aðalherberginu, plásturspjöld í búnaðargrindunum ogútstöðvar og dreifiboxvið inngangshús eða á hverri hæð. Ef mörkin finnast enn óljós, þetta sundurliðun áhvernig trefjadreifingarvörur eru mismunandier þess virði að lesa.
Hvernig á að velja: Skref-fyrir-skref ferli?
-
Tilgreina stöðu netkerfisins
- Búnaðar-hlið (við hlið rofa og OLTs) hallar plásturspjaldinu; aðaldreifingarstaður sem tekur á móti utanaðkomandi snúrum hallar ODF.
-
Staðfestu núverandi og framtíðarfjölda trefja
- 12F–24F hentar litlum skápum og gólfdreifingu, 48F er algengt fyrir burðarrás fyrirtækja og lítil herbergi og 96F–144F+ bendir á FTTH OLT herbergi, POP síður og aðalskrifstofur.
-
Ákveðið hvort samrunaskerðingar sé krafist
- Ef opna þarf lausa-slöngufóðrunarsnúru, festa hann og tengja hann við slípuna, þarftu raunverulegt skeyti-bakkagetu og slaka geymslu - sem er ODF-svæði.
-
Staðfestu tengi og fæðugerð
- Það verður að passa við núverandi verksmiðju; LC/UPC fyrir há-þéttleika rekki, SC/APC fyrir flest PON og aðgangsverk.
-
Athugaðu uppsetningarrýmið
- 1U–2U rekki eða veggbox fyrir þröng herbergi; rekki, vegg eða gólf ODF þar sem getu vegur þyngra en pláss.
-
Skipuleggðu kapalinngang og festingu
- Inngangur að aftan, hlið, efst eða neðst ætti að passa við staðinn, með klemmum, togafléttingu og jarðtengingu fyrir brynvarða eða OSP snúru.
-
Stækkunargeta varasjóðs
- Auka millistykkisrauf og bakkapláss eru nú mun ódýrari en að skipta um alla eininguna síðar.
Fiber Patch Panel vs ODF Selection Matrix
| Verkástand | Betra val | Hvers vegna |
|---|---|---|
| 1U rekki plástra við hlið rofa | Trefjaplástra spjaldið | Fyrirferðarlítil-aðgangsstýring að framan |
| 48F grein með aðeins nokkrum splæsum | Splice-plásturspjaldið er oft nóg | Takmörkuð skeyting passar á bretti-útbúið |
| 96F–144F inntakssnúra með fullri skeyti | ODF | Bakkarými, slak geymsla, kapalfesting og jarðtenging |
| FTTH fjarskipta / OLT herbergi | ODF | Fóður- og dreifingarstjórnun, SC/APC þéttleiki |
| Lítil skrifstofa eða tengi á einni hæð | Trefjaplástra spjaldið | Lítið flókið, lítið magn trefja |
| Backbone plús búnaðarrekki | Bæði | ODF fyrir aðaldreifingu, spjaldbúnað-hlið |
| Fyrirfram-lokað MPO/MTP trunk | MPO/MTP snældaplástursborð | Engin sviðsskerðing; hröð, hár-þéttleiki |
Tengi og pólskt: LC, SC, MPO og UPC vs APC
Val á millistykki og pólsku skiptir oft meira máli en spjaldið-vs-ODF spurningin sjálf, því hún þarf að passa við núverandi verksmiðju. LC drottnar yfir há-þéttleika rekki og gagnaver - 1,25 mm ferrúla þess leyfir 1U spjaldi að bera 96 trefjar eða fleiri, þess vegna er það sjálfgefið tvíhliða tengi íANSI/TIA-568 uppbyggð kaðall. SC er grunninn í FTTH og fjarskiptaaðgangi: 2,5 mm ferrúlan og ýttu-pull læsingin eru öflug og auðvelt að meðhöndla á vettvangi og SC/APC er algengt hvar sem bakspeglun verður að vera mjög lág. FC birtist enn á prófunarbúnaði og sumum eldri eða miklum-titringsuppsetningum, á meðan MPO/MTP ber for-lokaða trunkana á bak við 40G/100G/400G tengla. Hagnýt þéttleikaviðskipti- eru sett fram í þessum samanburði áLC og MTP/MPO í hár-þéttleika snúru.
Pólska er sá hluti sem fólk hefur rangt fyrir sér. PC og UPC ferrules gera líkamlega snertingu fyrir lítið tap; APC ferrule bætir við 8 gráðu horni þannig að endurkastandi ljósi er stýrt inn í klæðninguna í stað þess að vera beint aftur í átt að upptökum, þar semTengitilvísun FOAútskýrir. Það gerir APC að vali fyrir PON, RF/CATV myndbönd og há-bitahraða staka-stillingstengla - en það þýðir líka að þú mátt aldrei tengja APC tengi við UPC tengi: hornuðu og flötu endahliðarnar munu ekki sitja, tapa toppa og þú getur skemmt hylkin. Skipuleggðu eina pólsku á hverja leið. Fyrir smáatriði, sjá þessa handbók tilPC, UPC og APC pólskur gerðirog hollustuSC/APC tengiyfirlit.
Real Project Configuration Dæmi
24-porta fyrirtækjarekki
Netherbergi á gólfi þarf aðeins að tengja örfáa rofa við stækkunarleiðarann. 1U, 24-port LC/UPC plásturspjald - annaðhvort for-lokað eða með röndum sem eru skeyttar á lítinn bakka - gefur hreina plástur að framan með plássi til vara. ODF hér væri sóun á plássi og kostnaði.
144F FTTH fjarskiptaherbergi
Innkomandi fóðrunarsnúran er fest og jarðtengd við grindina, hver trefjar er samruna-saman við SC/APC-svínstöng, slaki er spólaður með beygjuradíus varinn og plásturssnúrur liggja að OLT. Með skeifubökkum, leið og 144 stöðvum til að stjórna í mörg ár, er miklu auðveldara að búa við rekki-uppsettan ODF en að stafla nokkrum litlum spjöldum. NálægtPLC skiptararfæða dreifikerfið; ef þú ert að fá óvirku hliðina, þettaFTTH óvirkir íhlutirhandbók er gagnlegur gátlisti.
Stofnkapall gagnavera
40G/100G tenglar keyra á fyrirfram-lokuðum MPO/MTP trunkum sem eru brotnir út af snældaplásturspjöldum. Forgangurinn er tengiþéttleiki, pólun og hrein leið samkvæmt stöðluðum-skipulagðri kaðall - ekki að skeyta - þannig að spjaldið slær út ODF hér.
Bygging burðarás (lagskipt hönnun)
Aðalbúnaðarherbergið notar ODF til að binda enda á og dreifa riser trefjum milli hæða; hver hæð notar plásturspjald fyrir staðbundnar rofatengingar. Hryggjarstykkið helst stöðugt á meðan plásturinn er sveigjanlegur - og það er venjulega besta svarið fyrir fjöl-hæða byggingu.
Gátlisti fyrir-kaup: Tengi, millistykki, skeytibakkar og grindarstærð
| Parameter | Hvers vegna það skiptir máli | Fókus plástraspjalds | ODF fókus |
|---|---|---|---|
| Fjöldi trefja / ports | Stillir getu og höfuðrými | 12–48F í dag, auk vara | 48–144F+ með einingaherbergi |
| Millistykki og lakk | Verður að passa við plöntuna | LC/UPC þéttleiki | SC/APC fyrir PON, auk LC |
| Skeyta-bakkagetu | Verndar og geymir liðamót | Oft einn lítill bakki | Margir bakkar í stærð eftir fjölda |
| Gerð festingar / rekki | Passar rýmið | 1U–2U eða veggur | Rekki, veggur, gólf eða skápur |
| Kapalinngangur og festing | Heldur streitu frá trefjum | Létt álag | Klemma og jarðtenging fyrir OSP snúru |
| Beygja-radíusstýring | Tap og áreiðanleiki | Snyrtileg jumper leið | Leiðarhringir og slak geymsla |
| Merking | Færri viðhaldsvillur | Framhliðarmerkimiðar | Full gátt og splæsingarnúmer |
| Stækkun höfuðrýmis | Forðast fulla endurnýjun | Vara U-pláss | Auka raufar og bakkapláss |
Algeng mistök - og hvað þau kosta
-
Innkaup eftir hafnartalningu einum saman
- Tvær "48-port" einingar geta verið algjörlega mismunandi að innan; þú gætir endað með engan slaka eða bakka og spjaldið sem er sársaukafullt að viðhalda.
-
-
Notaðu venjulegt plásturspjald fyrir mikla splæsingu
- Bakkar flæða yfir, trefjar beygjast framhjá mörkum sínum og skeytavörn verður fyrir - að koma upp síðar sem tap eða hlekkir með hléum.
-
-
Hunsa snúningsstefnu
- Færsla sem berst við skipulag vefsvæðisins reynir á trefjar og gerir uppsetningu hæga og sóðalega.
-
-
Blöndun tengjum og pússi án áætlunar
- APC-til-UPC ósamræmi getur ein og sér eyðilagt einstakan-ham tengil á skilamissi. Ákveddu LC/SC og UPC/APC framan af og vegaðu hvernig þú endar með þessu útlitihraðtengi á móti fusion splicing.
-
-
Skilur ekkert eftir stækkunarrými
- Þegar fjöldinn stækkar þýðir heil eining án aukaraufa eða bakkapláss að skipta um allt í stað þess að bæta við það.
Algengar spurningar
Sp.: Er ODF það sama og trefjaplásturspjaldið?
A: Nei. Aðgerðir þeirra skarast, en plástraborð er smíðað fyrir búnað-hliðarlokun og plástra, en ODF bætir við splicing, kapalvörn, slaka geymslu og skipulega dreifingu til langs tíma.
Sp.: Get ég notað trefjaplásturspjald í stað ODF?
A: Já, fyrir einfalda hlekki með lágt trefjamagn og litla sem enga splæsingu. Þegar þú ert með háar tölur, komandi fóðrunarkapla eða mikla samrunaskerðingu er ODF öruggari kosturinn.
Sp.: Inniheldur sérhver trefjaplásturspjald skeifubakka?
A: Nei. Margir eru-aðeins millistykki, til að nota fyrirfram- eða með jumper; aðrir eru splæsaðir-hlaðnir með bakka fyrir pigtails. Athugaðu forskriftina áður en þú gerir ráð fyrir.
Sp.: Hver er munurinn á ODF og trefjadreifingarboxi?
A: ODF er stærri aðal-dreifingargrind, venjulega innandyra og rekki- eða gólf-uppsett. Dreifingarkassi er smærri, oft metinn utandyra-hýsing nær áskrifendum sem gæti einnig geymt skiptingu.
Sp.: Er ODF aðeins notað í FTTH netum?
A: Nei. ODF eru algengir í miðlægum skrifstofum, ISP herbergjum og neðanjarðarlestum og burðarrásum fyrirtækja - alls staðar þar sem hár-fjöldi snúrur þarfnast lúkningar, skeytinga og dreifingar.
Sp.: Ætti ég að velja SC eða LC millistykki?
A: Passaðu plöntuna. LC fyrir rekki og gagnaver með miklum-þéttleika; SC, oft SC/APC, fyrir FTTH og fjarskiptaaðgang.
Sp.: Get ég sett upp ODF í 19 tommu rekki?
A: Já. Rack-uppsett ODF eru staðalbúnaður fyrir fjarskiptaherbergi og OLT skápa; vegg- og gólfútgáfur eru til fyrir önnur rými.
Sp.: Hvað er betra fyrir gagnaver?
A: Venjulega trefjaplástraspjöld - LC eða MPO/MTP - fyrir rekki-plástra, með ODF aðeins þar sem stórt dreifingarsvæði hryggjarins þarfnast splæsingar og verndar.
Sp.: Á 48 trefjar, vel ég plásturspjald eða ODF?
A: Það fer eftir splicing. Lítil eða engin skeyting og þröngt pláss bendir á splæsingu-hlaðinn eða for-lokaður plásturspjald. Innrennslissnúra sem þarf að skeyta, slaka og jarðtengja bendir á 48F ODF - sérstaklega ef þú býst við að vaxa upp í 96F.
Sp.: Hvað ætti ég að athuga áður en ég kaupi?
A: Fjöldi trefja og tengi auk höfuðrýmis, millistykkis og fæðugerðar, getu-bakka skúfa, gerð festingar og rekki, snúruinngangur og festing, beygja-radíusstýring og merkingarkerfi.
Ef verkið er hreint rekki-jafnvægisplástra er trefjaplástraspjald hagnýt og -hagkvæmt val. Ef þú ert að slíta háum-fjölda eða innkomnum burðarrásarsnúrum sem þurfa splicing, vernd, slaka geymslu og margra ára dreifingarstjórnun, vinnur ODF sér stað. Stór netkerfi keyra venjulega bæði - ODF fyrir aðaldreifingu, pjatlaborðsbúnað-hlið. Hvort sem þú tilgreinir, staðfestu fjölda og höfuðrými, millistykki og pússargerð, splæsingargetu, festingar og grindarstærð og kapalinngang áður en þú pantar, þannig að einingin passar bæði uppsetningu í dag og vöxt næsta árs.
