Hvernig á að splæsa trefjarpigtails í plásturspjald: Málsmeðferð, samþykktarskilyrði og samþykkismörk

Flest af því sem berst til umsóknarborðsins okkar er ekki splæsingarvandamál. Það er innkaupa- eða skipulagsvandamál sem varð aðeins sýnilegt þegar áhöfnin stóð við skeifuna með snúru þegar opnaðan. Þrjár athuganir taka tíu mínútur og fjarlægja nánast allar.

Þrjár bilunarstillingar standa fyrir flestum kvörtunum og skilum sem við sjáum um, og allar þrjár eru ákvarðaðar áður en einhver opnar snúru: spjaldið sem pantað er sem bein-lokunargrind þegar hönnunin gerði ráð fyrir skeytibakka, multi-mode pigtail sett pantað gegn einum -hamar skottinu vegna þess að pöntunin vísaði til jakkafótslita, frekar en 0 mm 9 mm snúra. á verðlagsástæðum þar til bakkinn lokar ekki lengur án þess að klípa. Ekkert af þessu þrennu er hægt að laga með betri skeyti.

Sérstaklega er val á pallborði kaupákvörðun sem tekin er vikum áður en einhver opnar kapal, þess vegnaað velja splice-tilbúið plásturspjald eða ODFtilheyrir splice planinu. Samhæfni ham er sams konar ákvörðun: themunur á einfaldri-stillingu og fjölstillingu grisjunarbygginguer stillt á pöntunarstigi, ekki á bakkanum.

Rökin fyrir uppsögn á svínum eru framleiðslurök, ekki þægindarök. Rúmfræði -flatarenda, sem þýðir sveigjuradíus, offsetjöfnun og trefjahæð, er stillt á fægjabúnað sem keyrir heilmikið af tengjum í einu undir stýrðri þrýstingi og kvikmyndaröð.

Það sem við getum fullyrt nákvæmlega er forskriftin og ferlið á bak við hana. Sérhver lokuð samsetning á línunni okkar stenst enda-andlitsskoðun, innsetningartapsmælingu, skilatapsmælingu, samfellu, pólunarstaðfestingu og lita-staðfestingu fyrir pökkun. Skilgreiningarmörkin fyrir staka-ham eru Minna en eða jöfn og 0,2 dB innsetningartap og Stærra en eða jafnt og 50 dB afturtap fyrir UPC, Minna en eða jafnt og 0,3 dB og Stærra en eða jafnt og 60 dB fyrir APC. Þetta eru þak sem eru skrifuð inn í vörulýsinguna frekar en tilkallað svæðismeðaltal. Mæld dreifing tilheyrir lotuskránni sem er send með pöntuninni og við munum senda nafnlausa lotuskýrslu með prófunarbylgjulengd og tækjagerð sé þess óskað, því dreifing sem þú getur skoðað er meira virði en talan sem tilgreind er í blogggrein.

Slípað-reitstengi getur náð þessum tölum. Það sem það getur ekki gert er að ná þeim stöðugt, tengi eftir tengi, uppi á þaki í júlí með handpússandi púkk og engan interferometer. Sú samkvæmni er öll ástæða þess að verksmiðju-lokuðum trefjum, sem er splæst við bolinn, slær beint á stokkinn. Bakgrunnurinn átil hvers er trefjarsvín er notaður í FTTH, ODF og gagnavernær yfir íhlutahliðina. Þessi grein heldur áfram á málsmeðferðinni.

Þegar grunnfærni hefur verið komið á, verður neysluástand endurtekin uppspretta svifs í splæsingarniðurstöðum. Merkið sem hægt er að sjá er ekki einn slæmur liður. Það er þróun: áætlað tap klifra jafnt og þétt í gegnum seinni hluta bakka, eða tilkynnt um klofhorn sem minnkar yfir þrjá samskeyti. Þegar þú sérð annað hvort skaltu stoppa og athuga stöðu blaðsins og fjölda boga áður en þú breytir einhverju um tækni þína.

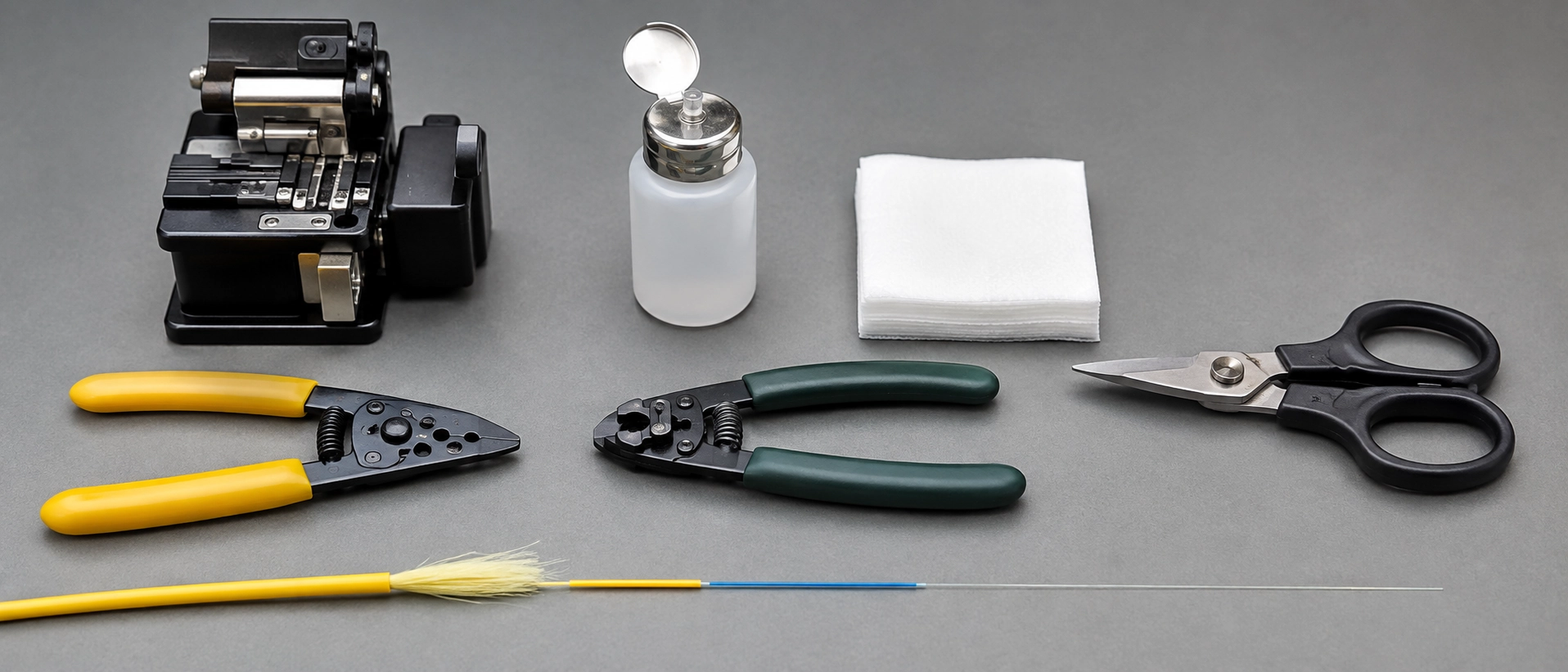

Taflan hér að neðan sýnir hvað bekkurinn þarfnast og, sem er gagnlegra, þegar hver hlutur hættir að vera áreiðanlegur, með því valdi sem hver mynd hvílir í raun á.

Eitt smáatriði er þess virði að taka skýrt fram vegna þess að það kostar áhafnir klukkutíma þegar þeir misskilja það: hita-hringarmúsin fer á trefjarnaráðurtrefjarnar fara í skeytið. Það er enginn bati eftir að muna eftir á.

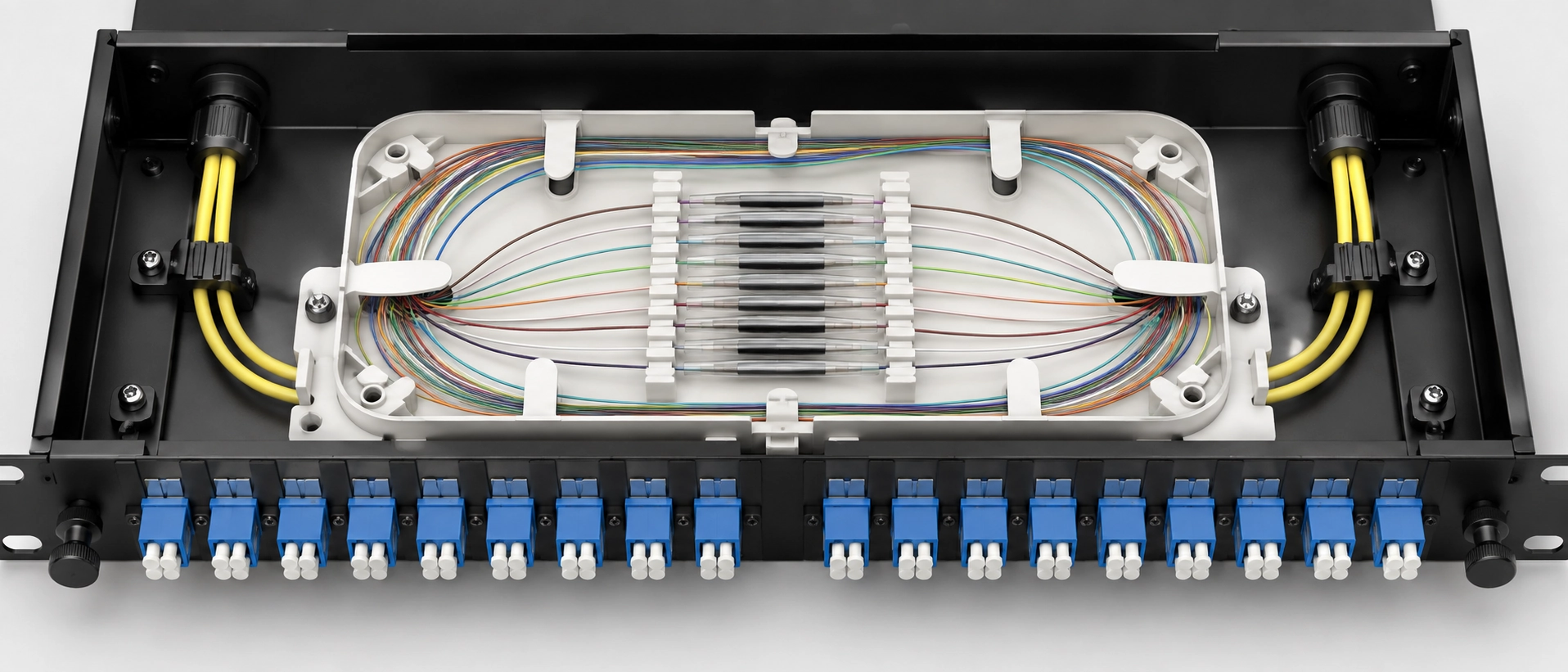

Þetta er vinnuskipanin sem notuð er þegar við blöndum saman-trefjaslípum við prófun viðskiptavina og sýnishornshæfni í okkar eigin forritastofu, á 12-trefja og 24-trefja lausa rörum í 1U og 2U bakkahylki með 40 mm og 60 mm hlífðarhólfum. Hvert skref hefur staðistviðmið og endurtekningu, vegna þess að röð án dómstiga er bara lýsing. Sama röð á við um einhams samsetningaraðferð fyrir FTTH tengikassa, þar sem aðeins fjöldi bakka og trefjafjöldi breytast.

Sýnileg lína, bunga eða kúla þýðir endur-klofa, ekki endur-hita.

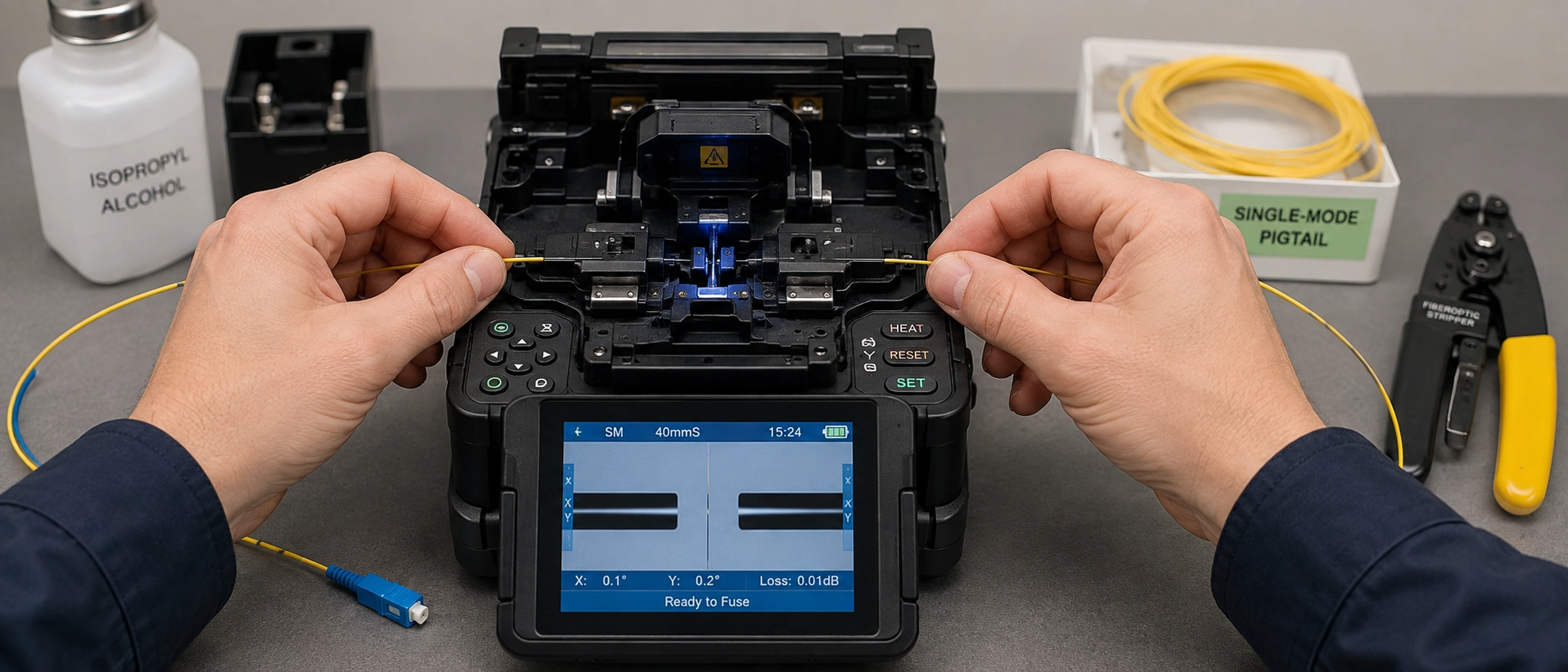

Tveir dómapunktar inni í þeirri röð eiga skilið áherslu. Mat skeytibúnaðarins í skrefi 8 er mat framleitt með myndgreiningu, ekki mælingu. Það er frábært til að ákveða hvort endurtaka eigi samskeyti á staðnum og það er ekki staðfestingarsönnun. Og skref 10 er vísvitandi raðað þannig að merking komi á undan prófun, því prófunarskýrslur sem ekki er hægt að rekja til hafnar eru endur-unnar í dulargervi.

Fiber Pigtail litaröð og fá pólun rétt í fyrsta skipti

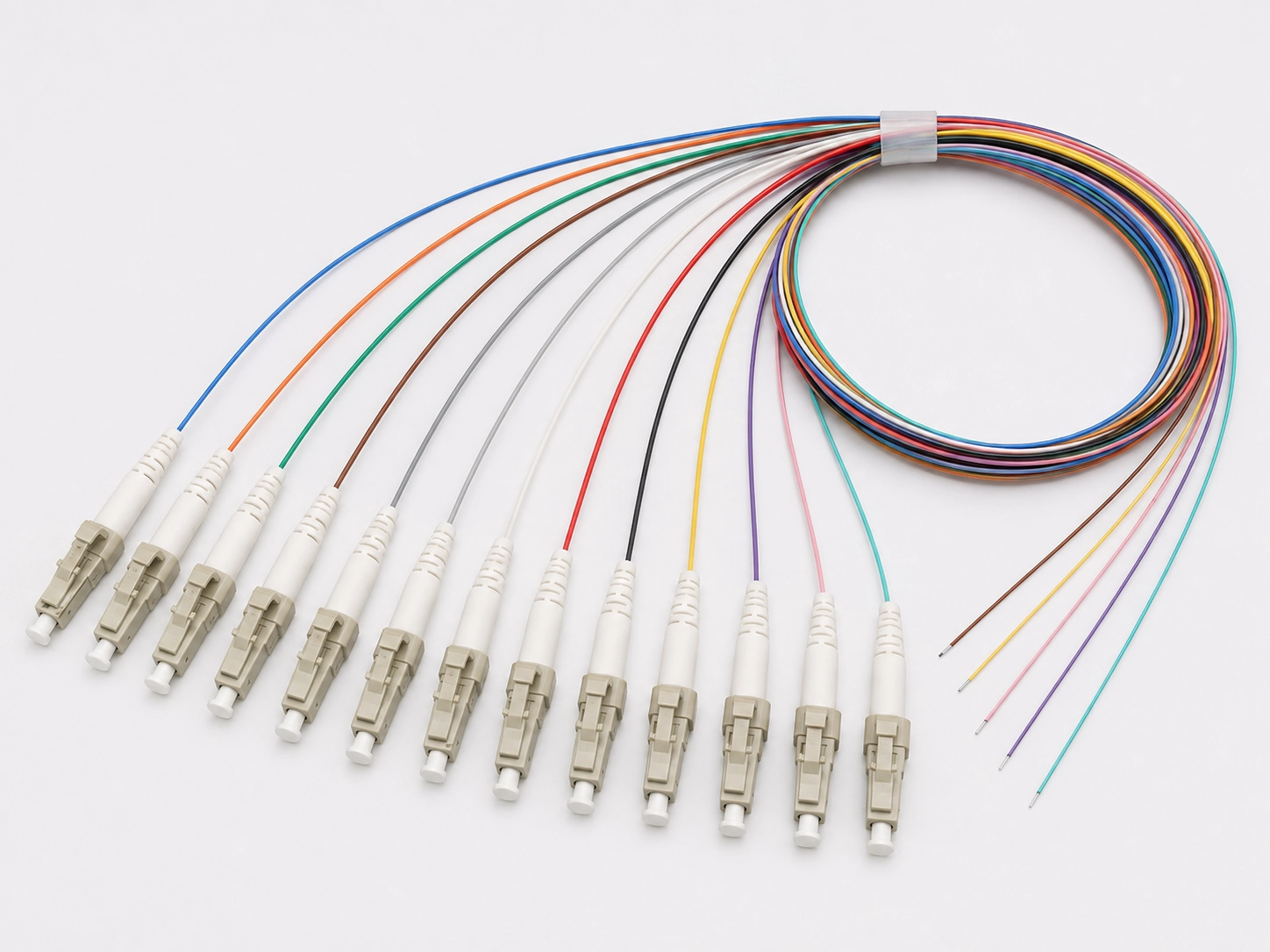

Litaauðkenning er ódýrasta villuforvarnir- í málsmeðferðinni og það virkar aðeins þegar grísasettið fylgir sömu venju og skottinu. Tólf-stöðuröðin sem tilgreind er í ANSI/TIA-598-D rennur út í bláum, appelsínugulum, grænum, brúnum, ákveða, hvítum, rauðum, svörtum, gulum, fjólubláum, rósóttum, aqua, með snúrum fyrir ofan tólf trefjar sem endurtaka röðina í hverju biðminni og bæta við spormerki.



Allir sem vinna út hvernig á að setja upp 12 trefja pigtail í plástursborði ættu að meðhöndla litasettið sem forskriftaratriði frekar en sem þægindi á vettvangi. Tvær varúðarreglur gilda. Samþykktir IEC og TIA eru ekki sammála í hverri stöðu, þannig að smíði sem blandar saman kapli frá einni samningi og skottum frá annarri þarf að skrá kortlagninguna niður áður en hún er splæst frekar en að uppgötvast við prófun. Og samningurinn sem kemur er sá sem innkaupapöntunin heitir. Við útvegum12 lita grísasettí hvorri röðinni, sem þýðir að ákvörðunin er tekin á RFQ, ekki á bakkanum.

Notaðu 0,1 dB í hverri samskeyti sem vinnumarkmiðið þegar þú skefir trefjahlífum og búist við að nútímalegur kjarna-jöfnunarskeri á hreinu eins-stillingargleri lendi langt fyrir neðan það. Samþykkt samnings fylgir hins vegar verklýsingunni og þeirri útgáfu sem hún nefnir, ekki þessari málsgrein. Þrír þröskuldar eru í umferð, þeir koma úr skjölum sem hafa mjög mismunandi heimildir og verkefnaskráin ræður því hver á við.

Hagnýta reglan sem fylgir: verklýsingin er meiri en allar almennar tölur í þessari töflu, þar með talið okkar. Þar sem þetta tvennt stangast á, vinnur forskriftin og rifrildinu er lokið.

Dreifingin á milli 0,3 dB og 0,05 dB er þar sem samþykkisdeilur búa og ástæðan er reikningur. PON hlekkur sem er með hátt skiptingarhlutfall hefur litla framlegð eftir tap á skiptingum, tengipör og leiðardeyfingu, þannig að sérhver sameiginleg lending við 0,15 dB í stað 0,05 dB er að eyða fjárhagsáætlun sem framtíðarhnút myndi þurfa. Á 90 metra LAN-hlaupi í atvinnuskyni skiptir sama samskeyti ekki máli.

Enn ein reikningurinn, vandlega tilgreindur. Í versta-tilfelli kostnaðarhámarki sem er reiknað með leyfilegum hámarksgildum staðalsins, þá eyðir tengda tengiparið við 0,75 dB meira en tvöfalt það sem skeyta gerir við 0,3 dB, þannig að tengiviðmótið, ekki samrunasamskeytin, er stærri línan. Raunverulegir íhlutir standa sig venjulega mun betur en hvorugt loftið, sem er einmitt ástæðan fyrir því að tengiendinn á sérhverjum trefjum sem við sendum er mældur frekar en gert er ráð fyrir.

Tvö prófunarþrep eru til þegar þú vottar trefjaspýtingar og þau eru ekki skiptanleg. Tier 1 er innsetningartapsvottun með ljóstapprófunarsetti og það er það sem vottar hlekkinn. Tier 2 er OTDR-einkenni og það er greinandi. Ummerki sem sýnir hverja splæsingu undir 0,05 dB er gagnleg sönnunargögn og kemur ekki í staðinn fyrir Tier 1 niðurstöður.

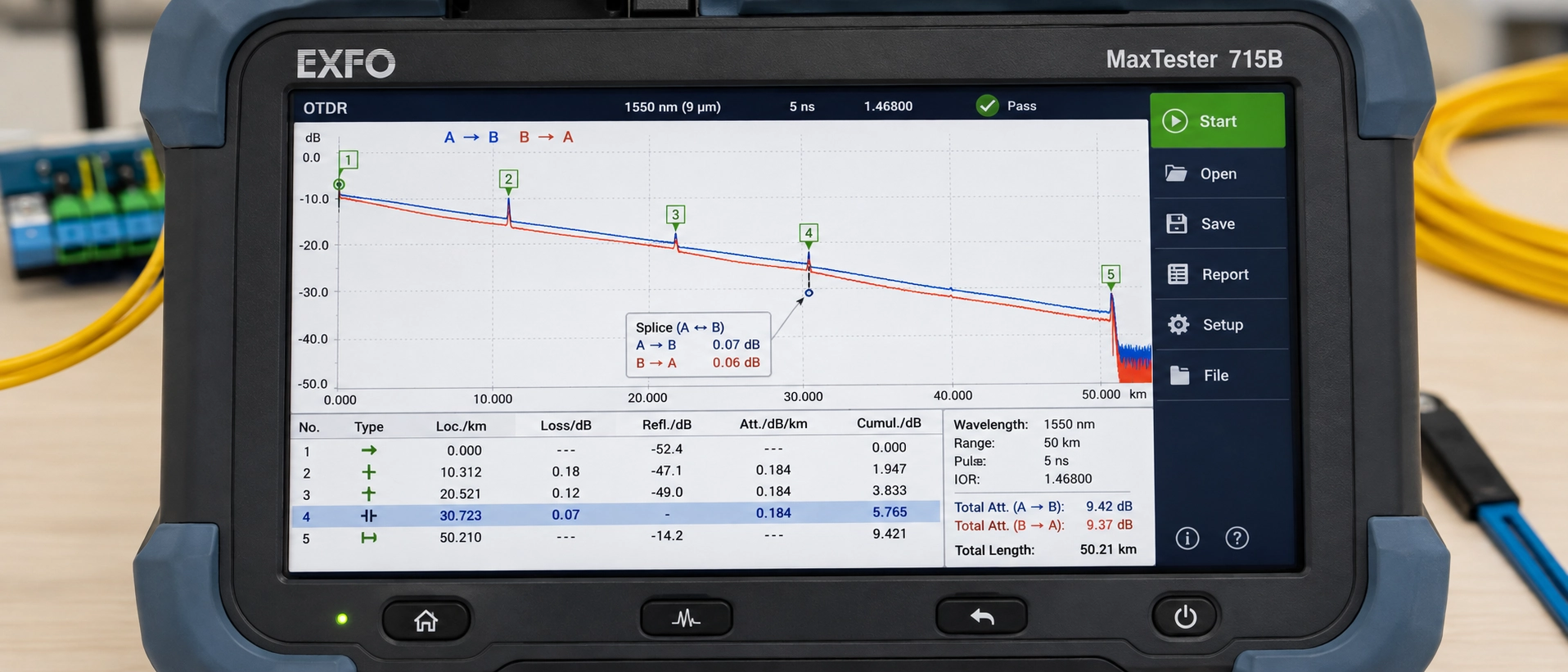

Önnur reglan veiðir fleiri áhafnir en sú fyrri. Mæla verður OTDR skeyta tap úr báðum áttum og meðaltal. Þetta er mæliaðferðin sem aðferðin er byggð á og niðurstöður í einni -stefnu á hlekk sem inniheldur ólíka trefjar eru ekki bara ónákvæmar, þær eru rangar í fyrirsjáanlega átt (Corning). Sem færir okkur að lestrinum sem fær góða tæknimenn til að endurnýja góða samskeyti.

OTDR mælir ekki skeyta tap á trefja pigtail lið. Það mælir bakdreifingu beggja vegna atburðar og ályktar tap frá skrefinu. Þegar trefjarnar tvær eru með mismunandi þvermál sviðssviðs eru afturdreifingarstuðlar þeirra mismunandi og ályktað skref er mengað af þeim mun.

Mælt frá stærri-MFD hliðinni í átt að þeirri minni, gefur tækið frá sér augljósan aukningu, sem þýðir kraft sem getur ekki verið til. Mælt á hinn veginn greinir það frá uppblásnu tapi. Með meðaltali í áttunum tveimur fjarlægir gripurinn og skilur eftir raunverulega mynd.

Samanburður á flokka-stigi er ekki fullnægjandi sönnun fyrir mismun á sviðsstillingu og það er þar sem flestar sviðsskýringar fara úrskeiðis. ITU-T krefst þess að MFD og vikmörk séu gefin upp við 1310 nm innan leyfilegs sviðs og leyfileg svið fyrir staðlaða-stillingu og beygju-ónæmisflokka skarast (ITU-T G.652). Skörunin er ekki fræðileg: SMF-28 Ultra frá Corning lýsir yfir 9,2 ± 0,4 μm við 1310 nm á meðan það er í fullu samræmi við G.652.Dogumfram G.657.A1 beygjukröfuna, þannig að "G.657 trefjar" segir þér ekkert eitt og sér um hamsviðið sem þú ert að splæsa í. Önnur beygju-ónæm hönnun, sérstaklega í B flokkum, situr lægra.

Þannig að vinnureglan er ekki að búast við hagnaðarmanni þegar G.657 mætir G.652. Það er: lestu uppgefið nafn-MFD á báðum gagnablöðum, stofnsnúrunni og pigtail og búðu við stefnuósamhverfu þegar þessi tvö upplýstu gildi eru marktæk ólík. Flokkaheiti munu villa um fyrir þér, gagnablöð ekki. Þetta er ástæðan fyrir því að við prentum trefjaflokk, G.652D, G.657A1 eða G.657A2, á pigtail forskriftina, og hvers vegna það er eðlileg spurning að spyrja birgja um uppgefið MFD frekar en pedantísk spurning.

Notaðu splæsingu-á tengjum í stað trefjahlífa þegar bakkastaða, frekar en ljóstap eða einingarkostnaður, eru bindandi þvingunin. Splæsing-á tengjum þarf ekki utanaðkomandi hlífðarhylki eða festustöðu til að geyma það (Fluke Networks), og í 1U girðingu með bakka sem hefur þegar fullt af liðum, það er afgerandi.

Mörkin liggja í hina áttina við fjórar aðstæður: spjaldapláss er nægilegt, kostnaður á hverja lokun skiptir máli miðað við magn, tengiviðmótið gæti þurft að breytast síðar á líftíma verksmiðjunnar, eða þú vilt að tengiendinn sé verksmiðjuprófuð hlutur með skjalfestum tjónatölum frekar en reit-framleidd.

Þrjár dreifingaraðstæður gera það að verkum að trefjar pigtail vs splice-ákvörðun um tengi í steypu með plásturspjaldi. Í FTTH skáp eða tengiboxi eru grisjur ákjósanleg leið þegar kassinn er sendur með innbyggðum bakka, fjöldi handhafa nær yfir trefjafjöldann með að minnsta kosti einni aukastöðu, lengd erma sem þú kaupir í raun sæti í þeim haldara og hönnunin kallar á verksmiðju-tengi við höfnina. Breyttu einhverju af þeim og endur-keyrðu samanburðinn. Í ODF flutningsfyrirtæki við inngang gagnaversins er innleiðandi verksmiðja venjulega splæst við spjöld hlaðin með verksmiðju-lokuðum skottum og arkitektúrinn gerir ráð fyrir að bakkar séu til, þannig að allir sem spyrja hvernig eigi að skeyta trefjum í ODF er að vinna í hönnun sem þegar svaraði þessari spurningu. Í þjöppuðu fyrirtækis IDF þar sem 1U spjaldið hefur verið tilgreint fyrir 48 trefjar, lokast reikningurinn oft ekki og raunverulegt val er á milli dýpri girðingar og skeyta-á tengjum. Þessi viðskipti-er sú sama á eftirað bera saman plásturspjaldið við ODFá hönnunarstigi.

Hvort reikningurinn lokar í þínu tilteknu tilviki veltur á þremur breytum sem engin almenn grein getur veitt: getu bakkans, lengd hlífðarhylkunnar sem þú ert að nota og leiðarleiðina frá haldara til millistykkis. Sendu okkur spjaldlíkanið, bakkafjöldann og trefjafjöldann, og við munum vinna slaka- og lengdartölurnar á móti þessum þremur og senda til baka ráðlagða grísalengd og trefjaröð fyrir þá girðingu, ásamt mælivinnublaðinu sem við notuðum til að komast þangað.

Átta forskriftarlínur ákvarða hvernig trefjar pigtail hegðar sér á bekknum, og hver og einn þeirra birtist síðar sem annað hvort hraði eða endurvinnsla á bakkanum.

Tvær skjalalínur tilheyra sömu innkaupapöntun: prufunarskrár fyrir hverja-lotu eða fyrir hverja-einingu sem ná yfir innsetningartap og skilatap, og samræmisvottorð. Báðar eru staðlaðar afhendingar af okkar hálfu frekar en undantekningar, sem er það sem gerir samþykkisspjallið stutt þegar eigin OTDR niðurstöður viðskiptavinar eru í skoðun.

Ef þú vilt sjá hvernig þessi skjöl líta út áður en þú skuldbindur þig til birgis skaltu biðja okkur um asérsniðin ljósleiðara pigtailforskriftarblað ásamt sýnishorni IL og RL prófunarskýrslu úr sambærilegri lotu. Það er fljótlegri leið til að dæma framleiðanda en nokkur krafa um gagnablað, þar á meðal þær í þessari grein.
