MDU Fiber Complete Kapalleiðbeiningar

Hvað er MDU? (hugtak)

MDU stendur fyrir Multi-Dwelling Unit. Í fjarskipta- og netiðnaðinum vísar þetta hugtak til byggingar með mörgum sjálfstæðum heimilum. Algeng dæmi eru fjölbýlishús, heimavistir nemenda, hótel og skrifstofubyggingar.

Hugtökin MDU trefjar eða MDU ljósleiðari vísa til þess að dreifa ljósleiðara-til--heimakerfisins (FTTH) fyrir þessar fjöl-heimilisbyggingar. Þetta er önnur uppsetningaraðferð en kaðall fyrir sérbýli (SDU, einbýlishús):

Eftir að hafa skilið grunnhugmyndina um hvað MDU er í fjarskiptum, höfum við nú betri skilning á því hvernig á að nota tiltekna MDU trefjauppsetningarlausn.

Hvaða vandamál getur þessi handbók leyst fyrir þig?

Þetta er hagnýt trefjar MDU verkefnaleiðbeiningar. Hvort sem þú ert netverkfræðingur að skipuleggja MDU ljósleiðaraverkefni / innkaupafulltrúi sem þarf að skilja merkingu MDU í fjarskiptum / fasteignastjóri sem vill skilja hvað MDU stendur fyrir í fjarskiptum

Eða einfaldlega tækniáhugamaður sem vill skilja meginreglur MDU kapallagna, þú munt finna gagnlegar MDU verkefnisupplýsingar hér.

Ég mun notaEvolux Fiber vörursem dæmi vegna þess að vörulínan okkar nær yfir kjarnabúnað fyrir MDU-kaðall: ljósleiðaratengi, plástursnúrur, pigtails, PLC splitter, tengikassa og millistykki-þetta eru einmitt algengustu óvirku íhlutirnir í MDU-trefjum.

Hvaða aðferðir ætti að nota fyrir mismunandi stærðir MDUs?

Það er nauðsynlegt að skilja stærð MDU þíns áður en við getum byrjað að beita stefnu þar sem dreifingaraðferðirnar eru mismunandi. Þetta ákvarðar hversu marga splittera, tengikassa og ljósleiðarakaplar þú þarft. MDU fjarskiptaverkefni eru flokkuð í þrjár gerðir út frá fjölda hæða og heimila:

Hvernig er MDU Fiber netið?

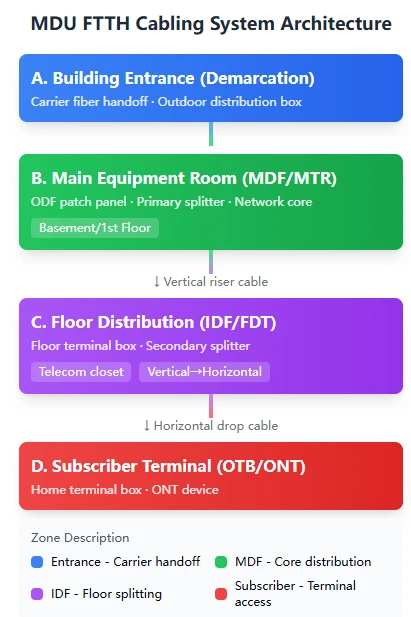

Hér er skýringarmynd til að hjálpa þér að skilja: Fullkomið MDU ljósleiðarakerfi samanstendur af fjórum svæðum, sem nær frá enda rekstraraðila til enda húseiganda:

Hlutverk MDU trefjauppsetningar er að tengja þessi fjögur svæði með viðeigandi búnaði.

Hvaða stillingar þarf fyrir aðalbúnaðarherbergið?

Manstu stærð MDU þinnar? Þá getum við byrjað að skilja hvernig á að stilla samsvarandi aðalbúnaðarherbergi. Aðalbúnaðarherbergið er fyrst og fremst ábyrgt fyrir utanaðkomandi ljósleiðaralokun, aðalleiðingu og dreifingu, sem hefur áhrif á heildargetu netkerfisins og sveigjanleika. Ég hef skráð viðeigandi vörur beint til viðmiðunar:

Evolux Fiber Ráðlagður uppsetning búnaðar

ODF (Optical Distribution Frame) er lykilbúnaður í aðalbúnaðarherberginu. ODF plásturspjöld Evolux hafa nokkra athyglisverða eiginleika: snyrtilegt útlit, sanngjarnar raflögn, auðvelt að finna og einföld uppsetning-þetta eru sérstaklega mikilvæg fyrir síðar viðhald.

Sérstakt dæmi frá Evolux: Stillingarkerfi fyrir 80-eininga fjölbýlishús

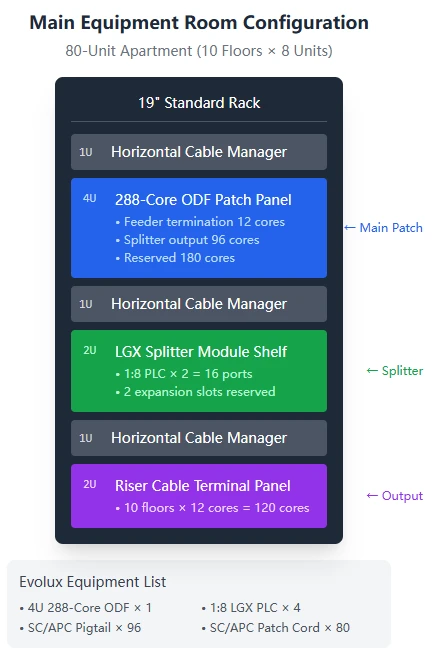

Ef verkefnið þitt er líka 10 hæða bygging með 8 einingar á hæð, samtals 80 einingar, þá er hægt að stilla aðalbúnaðarherbergið þitt sem hér segir:

Búnaðarlisti sem notaður er í lausninni:·

• 4U 288-kjarna rekki-festing ODF × 1
• 1:8 LGX PLC splitter × 4 (2 í notkun, 2 í biðstöðu)
• SC/APC pigtail 1m × 96
• SC/APC plástrasnúra 2m × 80
• 1U lárétt snúrustjórnunarrekki × 3

Hvað er PLC sjónskljúfur? Hvernig er það notað í MDU?

Rekstraraðilar mega aðeins útvega 1-2 ljósleiðara (sem samsvarar 1-2 PON tengi) eða takmarkaðan fjölda trefja, en við þurfum að tengja tugi eða jafnvel hundruð heimila. Í þessu tilviki er sjónskljúfur notaður til að leysa þetta vandamál með því að "breyta einum í marga." PLC sjónskljúfari notar meginregluna um sjónbylgjuleiðara til að "jafna" ljósgeisla í marga geisla. Til dæmis hefur 1:8 splitter 1 inntak og 8 útganga, þar sem hver útgangur hefur um það bil 1/8 af upprunalegum merkisstyrk.

Mismunandi umsóknaraðstæður krefjast notkunar á skiptingum með samsvarandi pakkategundum:

Viðmiðunartafla skiptingarhlutfalls:

Ættir þú að velja eitt-þrep eða tveggja-þrep skiptingu?

Einþrepa skipting felur í sér að setja stóran klofning (td 1:32) í kjallarann, sem skiptir trefjum beint á hvert heimili í 32 brautir. Þessi nálgun er einföld í uppbyggingu og færri klofningspunkta, en kaðallinn er flókinn vegna aukins fjölda ljósleiðara.

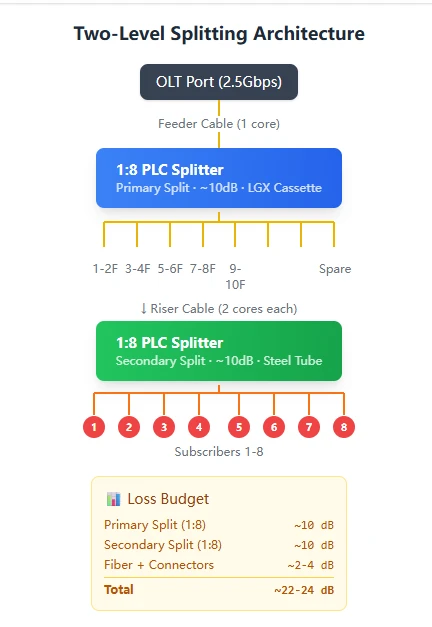

Tveggja-þrep skipting felur í sér að setja 1:8 skiptingu í kjallara og síðan annan 1:8 skiptingu á hverri hæð, sem þjónar í raun 8 x 8=64 heimilum. Þessi aðferð krefst færri ljósleiðara og er sveigjanlegri, en viðbótarskiptistigið eykur trefjartapi um það bil 10dB.

Fyrir MDU með fleiri en 30 heimili mælum við með tveggja-þrepa skiptingu. Þetta er almenn nálgun fyrir uppsetningu MDU trefja.

Hvernig á að velja tengibox?

Raflagnarsvæðið á gólfinu er „skurðpunktur“ lóðréttra sjónkapla og láréttra fallkapla-sjónakapalanna í „landinu“ hér, og kvíslast síðan í marga ljósleiðara sem tengjast hverju heimili.

Einkakassar innanhúss

Vatnsheldir tengiboxar utandyra

Ef fjarskiptaskápurinn er rakur eða dreifistaðurinn er utandyra, notaðu vatnsheldar tegundir:

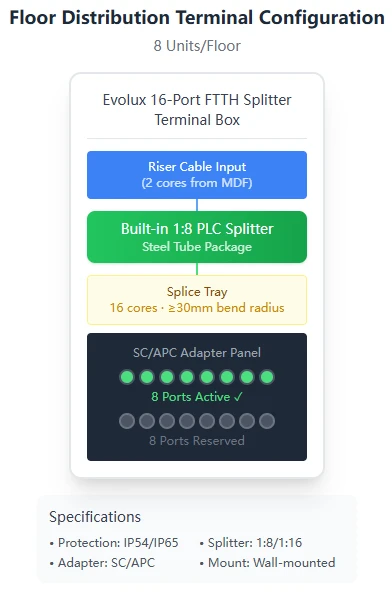

Uppsetningarmynd fyrir tengikassa á gólfi:

Hvernig á að velja ljósleiðara? Hvaða tegund ætti að nota fyrir mismunandi staðsetningar?

Val á MDU snúru krefst tillits til uppsetningarstaðsetningar, kjarnafjölda og eldvarnar-einkunnar. Mismunandi gerðir af ljósleiðara eru notaðar á mismunandi sviðum:

Riser Backbone Kaplar

Láréttir dreifikaplar

Drop snúru

Gerir MDU þarf G657 ljósleiðara fyrir uppsetningu heima?

G657 röðin er „beygja-ónæm trefjar,“ sem þýðir að hún getur starfað með mjög litlum beygjuradíus án þess að auka tap. Þetta gerir það tilvalið fyrir ganghorn og þéttar beygjur.

Hvar er ljósleiðaratengiboxið staðsett?

Ljósleiðaratengiboxið er síðasta viðkomustaður ljósleiðara til að komast að heimili notandans- hér er ljósmótaldið (ONT) tengt.

Val á heimastöðvum

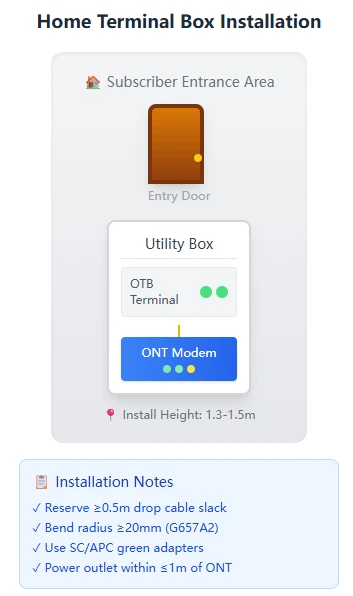

Uppsetningarstaðsetning og lykilatriði skýringarmynd:

Ljósleiðaratengi og millistykki: Þessir litlu fylgihlutir skipta sköpum

Í MDU ljósleiðarakerfum eru tengi og millistykki, þótt þau séu lítil í stærð, notuð í miklu magni og gegna mikilvægu hlutverki-þeir eru ábyrgir fyrir því að „tengja-og-spila“ tengingar milli ljósleiðara.

Algengar tengigerðir

Við mælum með því að nota SC/APC með grænum tengjum stöðugt. Þetta mun hjálpa til við að forðast ranga innsetningu.

Hvað með stórar MDUs?

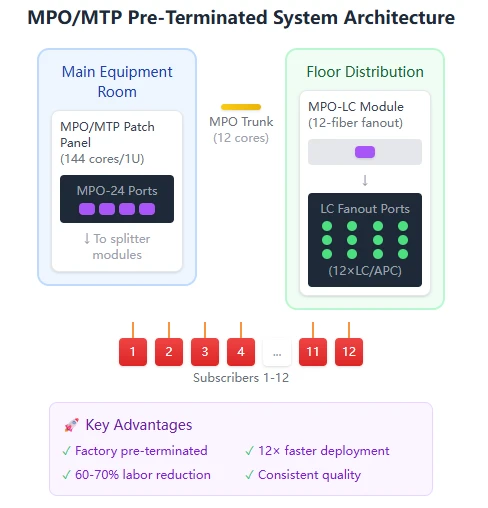

Við getum notað -mikilþéttni MPO/MTP lausn:

Fyrir stór MDU ljósleiðaraverkefni með yfir 200 notendum eru hefðbundin einkjarna tengi of óhagkvæm. MPO/MTP lausn Evolux getur bætt skilvirkni dreifingar verulega.

MPO/MTP plásturspjaldsupplýsingar

Kostir MPO for-lokaðra kerfa:

Um Evolux Fiber

Shenzhen Evolux Fiber Co., Ltd., stofnað árið 2013, leggur áherslu á rannsóknir og þróun og framleiðslu á ljósleiðaratengingarvörum.

Kjarna vörulínur:

• Ljósleiðaratengi
• Patch snúrur
• Pigtails
• Kljúfar
• Einkakassar
• Millistykki
• MPO/MTP
• Vörur með miklum-þéttleika

Þessar vörur dekka allar óvirkar tengingarþarfir fyrir MDU ljósleiðaraverkfræði.

Þjónusta:

• Sérsniðin MDU kaðall lausn hönnun
• Vöruval og tækniaðstoð
• Verkefnaþjálfun á-stað
• Tækniaðstoð eftir-sölu

Hafðu samband við okkur núna fyrir sérsniðna lausn þína!
