Fjölstillingar trefjategundir útskýrðar: OM1 OM2 OM3 OM4 OM5

Djúpur-tæknilegur samanburður til að hjálpa netverkfræðingum og innkaupateymum að velja réttu fjölstillingu trefjarnar fyrir innviði þeirra

Þegar flutningafyrirtæki í New Jersey leitaði til okkar á síðasta ársfjórðungi um að uppfæra vöruhúsanetið sitt stóðu þeir frammi fyrir sameiginlegu vandamáli: núverandi OM1 kaðall þeirra gat ekki stutt 10GbE rofana sem þeir voru nýbúnir að kaupa. Tæknimaðurinn á -staðnum hafði mælt með OM4, en var það of mikið fyrir hlaup sem voru að meðaltali 85 metrar? Þessi atburðarás spilar daglega í gagnaverum, háskólasvæðum og fyrirtækjaaðstöðu um allan heim.

Val á fjölstillingu trefjum snýst ekki bara um að velja lita-kóðaða snúru-það snýst um að skilja eðlisfræði ljósdreifingar, passa innviði þína við núverandi og framtíðarkröfur um bandbreidd og hámarka fjárfestingu þína. Þessi leiðarvísir fer lengra en yfirborðs-forskriftir til að útskýrahvers vegnaþessar trefjar virka öðruvísi oghvernigtil að taka upplýstar ákvarðanir fyrir tiltekna dreifingu þína.

Hvað gerir Multimode Fiber „Multimode“

Áður en kafað er inn í OM flokkana skulum við komast að því hvað aðgreinir multimode trefjar frá einum-hliða hliðstæðum sínum á grundvallarstigi.

Multimode trefjar eru með stærra kjarnaþvermál -venjulega 50μm eða 62,5μm samanborið við 9μm kjarna eins-hams. Þessi stærri kjarni gerir ljósinu kleift að ferðast í gegnum trefjarnar eftir mörgum leiðum samtímis, hver leið táknar mismunandi „útbreiðslumáta“. Hugsaðu um þetta eins og þjóðveg með mörgum akreinum á móti einni-akreinar vegi: fleiri akreinar þýða meiri umferðargetu yfir stuttar vegalengdir, en samhæfing verður krefjandi á lengri leiðum.

Kjarna-til-klæðningarviðmótsins í flokkuðum-vísitölu fjölstillingar trefjum er ekki skörp mörk heldur hægfara umskipti í brotstuðul. Þessi halli er nákvæmlega hannaður til að jafna ferðatíma mismunandi stillinga. Ljós sem ferðast nálægt brún trefjarins tekur lengri líkamlega leið en færist í gegnum efni með lægri-brotstuðul- (og ferðast þannig hraðar), en ljós nálægt miðju fer styttri leið í gegnum efni með hærra-brotstuðul- (hreyfast hægar). Þegar þær eru fullkomlega stilltar koma allar stillingar til móttakarans samtímis.

Í reynd þýðir framleiðsluvikmörk að þessi bætur eru aldrei fullkomnar. Tímamunur sem leiðir af sér á milli stillinga-sem kallast modal dispersion- takmarkar á endanum bandbreidd trefjarins og sendingarfjarlægð. Þetta er lykilbreytan sem aðskilur OM1 til OM5.

Þróunin frá LED til VCSEL: Skilningur á bandbreiddarbyltingunni

OM flokkunarkerfið endurspeglar grundvallarbreytingu í ljósgjafatækni sem átti sér stað seint á tíunda áratugnum og snemma á tíunda áratugnum.

LED-tímabilið (OM1 og OM2)

Snemma fjölstillingarkerfi notuðu ljósdíóða-ljósdíóða (LED) sem ljósgjafa. Ljósdíóða framleiðir breitt, einsleitt framleiðsla sem fyllir allan trefjakjarnann, spennandi allar tiltækar stillingar samtímis. Þetta „offyllt sjósetja“ ástand þýddi að bandbreidd trefjarins var ákvörðuð af heildarafköstum hundruða stillinga sem vinna saman. Nokkrar hægar eða hraðar stillingar höfðu lágmarks áhrif vegna þess að merkjaorkan var dreift yfir svo margar leiðir.

Ljósdíóða hefur grundvallartakmörkun: hámarks mótunarhraði þeirra er um 622 Mbit/s. Þessi þvingun gerði þá óhentuga fyrir gígabita-hraðaforrit, óháð fræðilegri getu trefjarins.

VCSEL byltingin (OM3, OM4, OM5)

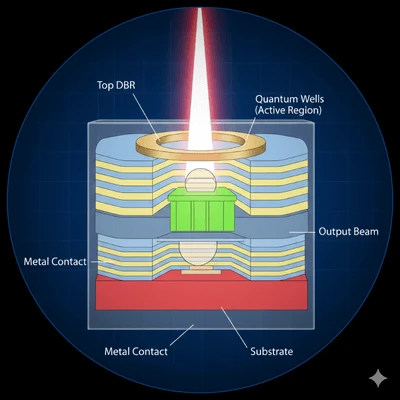

Lóðrétt-Cavity Surface-Emitting Lasers (VCSELs) breyttu öllu. Þessir hálfleiðara leysir bjóða upp á:

Mótunarhraði sem fer yfir 25 Gbit/s (og heldur áfram að bæta sig)

Mjórri litrófsbreidd, sem dregur úr litadreifingu

Hærra ljósafl fyrir bætt merki-til-suðs

Lægri framleiðslukostnaður samanborið við brún-geisla leysigeisla

Hringlaga geislasnið sem sameinast á skilvirkan hátt í trefjakjarna

Hins vegar fylla VCSELs ekki trefjakjarnan einsleitt. Einbeittur geisli þeirra örvar aðeins undirmengi tiltækra stillinga-venjulega þá sem eru nálægt miðju trefjarins. Þetta „takmarkaða ræsingu“ ástand þýðir hvers kyns galla eða breyting á brotstuðul í kjarnamiðstöðinni hefur óhóflega áhrif á afköst kerfisins.

Þetta er ástæðan fyrir því að OM1 og OM2 trefjar, hönnuð fyrir offyllt LED-ljós, virka oftverrimeð VCSEL en bandbreidd þeirra gefur til kynna. Trefjaframleiðendur brugðust við með því að þróa leysir-bjartsýni multimode fiber (LOMMF) með þéttstýrðum brotstuðulsprófílum sem eru sérstaklega hönnuð fyrir VCSEL kynningu. Þessi leysir-bjartsýni trefjar urðu grunnurinn að OM3, OM4 og OM5 flokkunum.

OM flokkanir: Ítarleg tæknileg sundurliðun

OM1 trefjar

Kjarnaforskriftir:

Kjarnaþvermál: 62,5μm

Þvermál klæðningar: 125μm

Overfilled Launch (OFL) bandbreidd: 200 MHz·km við 850nm, 500 MHz·km við 1300nm

Hámarksdeyfing: 3,5 dB/km við 850nm, 1,5 dB/km við 1300nm

Litur jakka: Appelsínugulur (samkvæmt TIA-598C)

Tæknilegt samhengi:

Stærri 62,5μm kjarni OM1 var upphaflega valinn vegna þess að hann einfaldaði aðlögun við LED uppsprettur og leyfði lausari tengivikmörkum. Hins vegar styður þessi stærri kjarni fleiri útbreiðslumáta en 50μm trefjar, sem leiðir til meiri dreifingar og minni bandbreiddar.

62,5μm kjarnastærð skapar grundvallarósamrýmanleika: Ekki er hægt að blanda OM1 tengjum og plástursnúrum saman við OM2/OM3/OM4/OM5 íhluti. Pörun 62,5μm trefjar við 50μm trefjar leiðir til um það bil 3-4 dB af viðbótartapi sem er nógu mikið til að valda bilun í hlekki í mörgum kerfum.

Hagnýt fjarlægðartakmörk:

Núverandi staða:

OM1 er talinn eldri innviði. Nýjar uppsetningar ættu ekki að tilgreina OM1 nema tengja við núverandi 62,5μm verksmiðju þar sem krafist er samfellu. 33 metra takmörkin við 10GbE gera það óhagkvæmt fyrir nútíma gagnaver.

OM2 trefjar

Kjarnaforskriftir:

Kjarnaþvermál: 50μm

Þvermál klæðningar: 125μm

OFL bandbreidd: 500 MHz·km við 850nm, 500 MHz·km við 1300nm

Hámarksdeyfing: 3,5 dB/km við 850nm, 1,5 dB/km við 1300nm

Litur jakka: Appelsínugulur (samkvæmt TIA-598C)

Tæknilegt samhengi:

OM2 táknar umskiptin yfir í 50μm kjarnatækni en er samt hannaður fyrst og fremst fyrir LED uppsprettur. Minni kjarninn dregur úr fjölda studdra stillinga og bætir bandbreidd miðað við OM1. Nútímalegt OM2 er oft framleitt sem leysir-bjartsýni, þó það uppfylli ekki ströngu EMB kröfur OM3.

Vegna þess að bæði OM1 og OM2 nota appelsínugula jakka skaltu alltaf staðfesta trefjagerðina með því að athuga útprentaða skýringarmynd kapalsins (td "50/125" á móti "62.5/125") fyrir lokun eða splæsingu.

Hagnýt fjarlægðartakmörk:

Núverandi staða:

Líkt og OM1 er verið að taka OM2 út úr nýjum uppsetningum. 82 metra takmörkin við 10GbE takmarka notagildi þess í nútíma umhverfi, þó að það sé áfram nothæft fyrir 1GbE tengingar innan fjarlægðarmarka.

OM3 trefjar (laser-bjartsýni margstillingar trefjar)

Kjarnaforskriftir:

Kjarnaþvermál: 50μm

Þvermál klæðningar: 125μm

Árangursrík bandbreidd (EMB): 2.000 MHz·km við 850nm

OFL bandbreidd: 1.500 MHz·km við 850nm

Hámarksdeyfing: 3,0 dB/km við 850nm

Litur jakka: Aqua (samkvæmt TIA-598C)

Tæknilegt samhengi:

OM3 var fyrsta trefjaflokkunin sem er hönnuð sérstaklega fyrir VCSEL sendingu. Lykilmælingin færðist úr offylltri ræsingarbandbreidd (viðeigandi fyrir ljósdíóða) yfir í skilvirka módelbreidd (viðeigandi fyrir VCSEL). EMB er ákvarðað með Differential Mode Delay (DMD) prófun, sem mælir hvernig mismunandi hamhópar eru seinkaðir miðað við hvern annan við takmarkaðar sjósetningaraðstæður sem líkja eftir VCSEL hegðun.

2.000 MHz·km EMB forskriftin þýðir að 300-metra hlekkur veitir um það bil 6,67 GHz af nothæfri bandbreidd sem nægir fyrir 10GbE með framlegð. Brotstuðull trefjanna er þétt stjórnað, sérstaklega í kjarnamiðstöðinni þar sem VCSEL orka safnast saman.

Hagnýt fjarlægðartakmörk:

Núverandi staða:

OM3 er enn víða notað og -hagkvæmt fyrir 10GbE forrit innan 300 metra. Fyrir ljósleiðaravirki fyrir íbúðarhúsnæði og smærri fyrirtækjanet þar sem kapalrásir eru undir 300 metrum, býður OM3 frábært gildi. Hins vegar afhjúpa 40GbE og 100GbE forrit fljótt takmarkanir sínar.

OM4 trefjar

Kjarnaforskriftir:

Kjarnaþvermál: 50μm

Þvermál klæðningar: 125μm

Árangursrík bandbreidd (EMB): 4.700 MHz·km við 850nm

OFL bandbreidd: 3.500 MHz·km við 850nm

Hámarksdeyfing: 3,0 dB/km við 850nm

Litur jakka: Aqua eða Erika Violet (samkvæmt TIA-598C)

Tæknilegt samhengi:

OM4 kom upp úr áframhaldandi betrumbót á framleiðsluferlinu eftir kynningu OM3. Trefjaframleiðendur náðu strangari stjórn á brotstuðulssniðinu, meira en tvöfölduðu skilvirka bandbreidd. Þetta var ekki ný trefjahönnun svo mikið sem þróun OM3 framleiðslu til hærri gæðastaðla.

4.700 MHz·km EMB gerir 400 metra hlekk kleift að styðja um það bil 11,75 GHz af bandbreidd, sem gerir 10GbE kleift yfir vegalengdir sem myndu fara yfir getu OM3. Meira um vert, OM4 stækkar umfang 40GbE og 100GbE kerfa frá 100m/70m mörkum OM3 í 150m/100m í sömu röð.

OM4 er fullkomlega afturábak samhæft við OM3 - báðir nota 50μm kjarna og hægt er að tengja saman án þess að missa samsvörun. Aðal sjónræn aðgreiningin er valfrjáls Erika Violet (magenta) jakka liturinn, þó að margir framleiðendur nota enn vatn.

Hagnýt fjarlægðartakmörk:

Núverandi staða:

OM4 er ráðlagður kostur fyrir nýjar uppsetningar gagnavera sem styðja 10GbE til 100GbE. Verðálag þess umfram OM3 er hóflegt (venjulega 10-20%), á meðan aukið umfang veitir þýðingarmikinn rekstrarsveigjanleika og framtíðarvörn.

OM5 trefjar (Wideband Multimode Fiber)

Kjarnaforskriftir:

Kjarnaþvermál: 50μm

Þvermál klæðningar: 125μm

EMB við 850nm: 4.700 MHz·km (sama og OM4)

EMB við 953nm: 2.470 MHz·km (ný forskrift)

Hámarksdeyfing: 3,0 dB/km við 850nm, 2,3 dB/km við 953nm

Litur jakka: Lime Green (samkvæmt TIA-598C)

Tæknilegt samhengi:

OM5 táknar hugmyndabreytingu í multimode trefjahönnun. Þó að OM3 og OM4 hafi fínstillt bandbreidd við hefðbundna 850nm VCSEL bylgjulengd, nær OM5 þessa fínstillingu yfir bylgjulengdarsvið frá 850nm til 953nm.

Þessi breiðbandsmöguleiki gerir SWDM (Short Wavelength Division Multiplexing) kleift, þar sem fjórar bylgjulengdir (850nm, 880nm, 910nm og 940nm) senda samtímis yfir eitt trefjapar. SWDM fjórfaldar í raun getu trefjarins án þess að þurfa viðbótar trefjaþræði eða að skipta yfir í samhliða ljósleiðara.

Gagnrýnin skýring:EMB OM5 við 850nm jafngildir forskrift OM4. Fyrir 850nm senditæki með einni-bylgjulengd (venjuleg 10GbE, 25GbE, 40GbE SR4, 100GbE SR4), veitir OM5 engan fjarlægðarforskot umfram OM4. OM5 iðgjaldið greiðir aðeins arð þegar þú notar SWDM-senditæki eins og 40G-SWDM4, 100G-SWDM4 eða nýjar 400G-BD4.2 einingar.

Hagnýt fjarlægðartakmörk:

Núverandi staða:

Innleiðing OM5 hefur verið hægari en upphaflega var gert ráð fyrir. Kostnaðarálag (venjulega 30-50% yfir OM4) er erfitt að réttlæta nema SWDM senditæki séu hluti af dreifingaráætluninni. Fyrir flest gagnaverforrit nær OM4 ásamt samhliða ljósfræði (MPO/MTP tengingu) svipaðri eða betri hagkvæmni fyrir 40GbE og 100GbE.

OM5 sýnir loforð fyrir umhverfi í ofstærð þar sem fjöldi trefjaþráða er takmarkaður eða þar sem flutningsleiðin til 400GbE og lengra er hlynnt bylgjulengd margfalda fram yfir samhliða trefja.

Alhliða samanburðartafla

Velja rétta trefjar: ákvörðunarrammi

Matsviðmið

1. Núverandi bandbreiddarkröfur

Kortleggðu núverandi netkerfi þitt og auðkenndu hraða hvers hlekks. Ef þú ert að keyra fyrst og fremst 1GbE tengingar veitir jafnvel OM3 umtalsvert höfuðrými. Hins vegar, ef 10GbE eða hraðari tenglar eru ríkjandi, verður OM4 hagnýtt lágmark fyrir flest umhverfi.

2. Cable Run Vegalengdir

Mældu eða mettu lengstu mögulegu kapalhlaupin þín. Látið slakar lykkjur, lóðrétta riser og leiðarhjáleiðir fylgja með-uppsettri snúrulengd er oft um 20-40% meiri en beinlínulengd-.

3. Framtíðarflutningsleið

Bandbreiddarþörf gagnavera vex venjulega um 25-50% árlega. Kapalinnviði sem sett er upp í dag ætti að rúma að minnsta kosti 2-3 tæknikynslóðir. Fyrir flestar stofnanir þýðir þetta að hanna fyrir 40GbE/100GbE jafnvel þó núverandi búnaður virki á 10GbE.

4. Fjárhagsþvingun

Þó að OM4 beri hóflegt yfirverð umfram OM3, þá minnkar launakostnaður við uppsetningu kapals venjulega muninn á efniskostnaði. Uppsetning OM4 í dag á móti OM3 gæti bætt 10-20% við innkaup á kapal en forðast mun meiri kostnað við að endurtengja snúru síðar.

Samantekt tilmæla

Tengival og bestu starfsvenjur

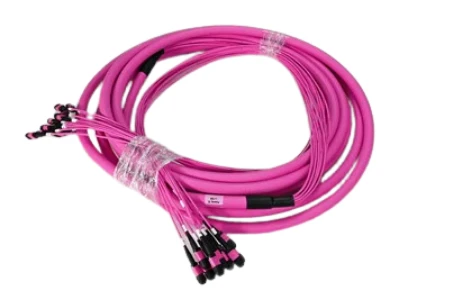

Multimode trefjaframmistaða fer mjög eftir gæðum tengisins og hreinleika. Fyrir háþéttni gagnaveraforrita styðja MPO/MTP lausnir okkar 8, 12, 16 og 24 trefja stillingar fyrir samhliða ljóstæki. Fyrir hefðbundnar tvíhliða tengingar bjóða LC-tengi hæsta tengiþéttleika með nákvæmni keramikhylkunum okkar sem tryggja stöðugt innsetningartap undir 0,2dB.

Pólskar tegundir

PC (líkamlegt samband): Basic polish, adequate for most multimode applications. Return loss typically >30dB.

UPC (Ultra Physical Contact): Enhanced polish with better surface finish. Return loss typically >50dB. Mælt með fyrir-háhraða forrit.

APC (Angled Physical Contact): 8-degree angled polish minimizes back-reflection. Return loss >60dB. Aðallega notað með einfaldri-stillingu trefjum en fáanlegur fyrir sérhæfð fjölstillingarforrit.

Hreinsunarbókun

Mengun er helsta orsök hlekkjabilunar. Jafnvel ein 1μm rykögn getur hindrað verulegan ljósflutning í gegnum 50μm kjarna. Fyrir hverja pörun skaltu skoða tengi-enda með 200x eða meiri stækkun trefjasjónauka og þrífa með ló-lausum þurrkum með IPA (ísóprópýlalkóhóli) eða fatahreinsunarsnældum.

Að gera viðskiptamálið: Heildarkostnaður við eignarhald

Kostnaðarmunurinn á milli multimode trefjaflokka er oft minna marktækur en hann virðist:

Dæmi um efniskostnað (100m plásturssnúra):

OM3: ~$45

OM4: ~$52 (15% aukagjald)

OM5: ~$68 (51% yfirverð yfir OM3)

Uppsetningarvinnu(sama fyrir allar einkunnir): ~$150-300 á hlaup

Þegar vinnuafl við uppsetningu er ráðandi í heildarkostnaði verður aukinn kostnaður við að tilgreina OM4 umfram OM3 hverfandi-á meðan tryggingin gegn bandbreiddartakmörkunum í framtíðinni er umtalsverð.

Fyrir nýja byggingu gagnavera mælum við með OM4 sem sjálfgefna forskrift. Hófleg fyrirframfjárfesting tryggir samhæfni við 10GbE, 25GbE, 40GbE og 100GbE búnað án takmarkana á fjarlægð innan dæmigerðrar fjarlægðar frá-til-rekki og röð-til-róður.

Evolux trefjalausnir fyrir fjölstillinga innviði þína

Hjá Evolux Fiber framleiðum við allt vistkerfi margmóta trefjatengihluta:

Ljósleiðaraleiðsla:For-lokaðar OM3, OM4 og OM5 samsetningar í einfaldri, tvíhliða og MPO/MTP stillingum. Sérsniðnar lengdir frá 0,3m til 100m+ með hröðum viðsnúningi.

Ljósleiðaratengi:LC, SC, FC, ST og MPO/MTP tengi með nákvæmni sirkon keramik ferrules. Innsetningartap<0.2dB, return loss >50dB. Fáanlegt í PC, UPC og APC pólsku gerðum.

Ljósleiðari pigtails:Verksmiðju-slípaðir svínahalar fyrir samruna skeyti. OS2 einfaldur-stilling og OM1-OM5 fjölstillingar með LSZH eða PVC jakka.

Ljósleiðara millistykki:Panel-festingar og þil millistykki með brons eða keramik jöfnunarmöppum. Einfaldar, tvíhliða og fjórar stillingar.

PLC skerandi:1x2 til 1x64 skiptingarhlutföll í berum trefjum, ABS-einingu, LGX snælda og -festingarpakka fyrir FTTH/PON uppsetningar.

Einkakassar og dreifingarrammar:Vegg-festingar og rekki-girðingar með innbyggðum skeifubökkum og plásturspjöldum fyrir skipulagða kapalstjórnun.

Framleiðslustöðin okkar í Shenzhen heldur ISO 9001 vottun með ströngu gæðaeftirliti þar á meðal 100% sjónprófun á hverri slítaðri samsetningu. Með 12+ ára reynslu í iðnaði og árlegri getu sem er yfir 50 milljónir tengihluta, þjónum við fjarskiptafyrirtækjum, gagnaverum og viðskiptavinum fyrirtækja í 50+ löndum.

Hvort sem þú þarft staðlaðar vörulistavörur með sendingum næsta-dags eða sérsniðnar-hannaðar lausnir fyrir sérstakar dreifingarkröfur, þá er tækniteymið okkar tilbúið til að styðja verkefnið þitt frá hönnun til uppsetningar.
