Úti trefjaplástrasnúra fyrir FTTA: Heiðarlegur valleiðbeiningar birgja

Útileiðaraleiðarastrengur fyrir FTTA (Fiber to the Antenna) er harðgerður, veðurheldur ljósleiðarasamstæða sem tengir grunnbandseiningar (BBU) á jörðu niðri við fjarstýrðar útvarpseiningar (RRUs) sem eru festar á farsímaturna. Þessar snúrur nota IP67- vatnsheld tengi - venjulega PDLC, ODVA, NSN Boot eða FullAXS - og eru byggðar með UV-þolnum LSZH eða TPU jakka til að lifa af margra ára útsetningu utandyra. Ef þú ert að beita 4G LTE eða 5G grunnstöðvum, ákvarðar FTTA plásturssnúran fyrir utan sem þú velur beint áreiðanleika hlekksins, merkjagæði og hversu oft áhöfnin þín þarf að klifra aftur upp turninn.

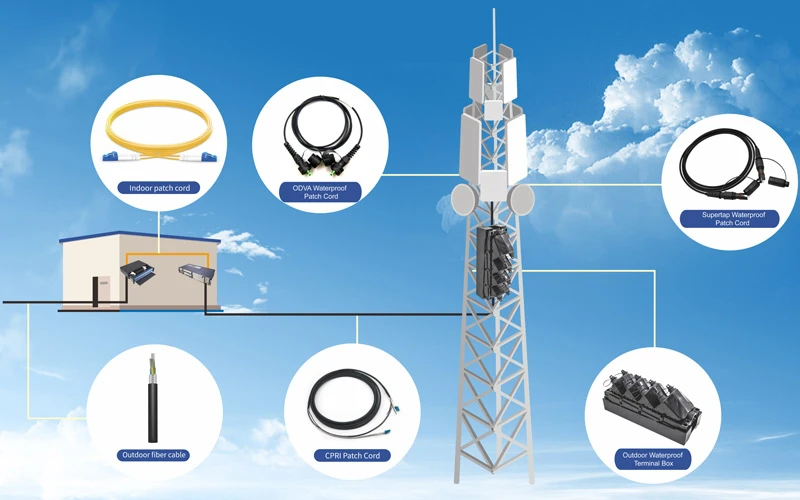

Hvers vegna FTTA kom í stað Coax - og hvers vegna plásturssnúran skiptir mestu máli

Breytingin frá koaxial fóðrunarkeyrslum yfir í trefjar-undirstaða FTTA arkitektúr var ekki valfrjáls. Það var þvingað fram af eðlisfræði. Hefðbundnir kóaxkaplar milli skjóls fyrir grunnstöðvar og loftnets þess missa umtalsvert RF merkjaafl yfir fjarlægð, með hagnýtum keyrslum sem venjulega eru takmörkuð við u.þ.b. 100 metra. Ljósleiðari flytur merki 10 til 20 kílómetra með óverulegu tapi. Í FTTA skipulagi situr RRU nálægt loftnetinu og sér um stafræna-í-hliðstæða umbreytingu á-síðunni. Trefjarinn sem liggur frá jörðu til topps á turninum er framhalshlekkurinn og utandyra plástursnúran er lokapunkturinn - sá íhlutur sem verður tengdur, aftengdur, veðraður og stressaður meira en nokkur annar hluti af trefjaleiðinni.

Þess vegna, frá framleiðslu- og framboðssjónarmiði, mynda FTTA plásturssnúrur utandyra fleiri RMA fyrirspurnir en næstum nokkur önnur óvirk fiber vara. Kapallinn sjálfur bilar sjaldan. Það sem bilar er tengiþéttingin, heilleiki brynjanna á álagspunkti eða endahliðin - næstum alltaf vegna þess að röng kapall var tilgreindur fyrir umhverfið eða réttur kapall var settur upp rangt.

Hvað gerir úti FTTA snúru frábrugðna venjulegu plástrasnúru

Venjulegur innanhúss LC-til-LC tvíhliða jumper myndi ekki endast í mánuð á turnhlið. Munurinn er uppbygging, ekki snyrtivörur.

Kapalhlutinn í réttri FTTA samsetningu utandyra er venjulega 5,0 mm eða 7,0 mm GYFJH-gerð: tveir einfaldir-trefjakjarna (G.657.A1 eða G.657.A2 beygju-ónæm trefjar) umkringd aramidgarni sem er styrkur úr aramidgarni, járnmótstöðuarm úr stáli og túpustálsstyrkur. jakka úr LSZH eða TPU. LSZH uppfyllir{10}}logavarnarkröfur fjarskipta án þess að losa eitraðar gufur. TPU er harðara gegn núningi og endurtekinni beygingu - við mælum almennt með því fyrir uppsetningar þar sem kapallinn er leiddur í gegnum þéttar rásir eða dreginn í kringum beitta burðarhluta turnsins.

Í hvorum enda umlykur vatnsheldur tengihlífLC tvíhliða ljósleiðaratengiviðmót. Húsið passar við samsvarandi þilmillistykki á RRU eða tengiboxinu og læsibúnaðurinn þjappar saman O-hringaþéttingu til að ná IP67 innrennslisvörn - sem þýðir algjöra ryk-þéttleika og viðnám gegn tímabundinni vatnsdýningu í allt að einn metra.

Tengikerfin fjögur sem þú munt raunverulega lenda í

Þetta er sá hluti sem flestir kaupendur hafa rangt fyrir sér, svo það er þess virði að eyða tíma í. Úti FTTA tengi eru ekki skiptanleg. Að panta ranga gerð þýðir að kapalinn þinn getur líkamlega ekki passað við útvarpshöfuðtengi - og við sjáum þetta gerast oftar en nokkur í greininni vill viðurkenna.

PDLC (Push-Pull Duplex LC)er ríkjandi viðmót fyrir ZTE, Huawei, og stóran hluta alþjóðlegrar dreifingar. Staðlað tvíhliða LC ferrule par situr inni í sívalri málmskel með þrýsti-þarfa læsikraga. Uppsetningin er einföld: stilltu lyklinum, ýttu þar til það smellur, herðu með höndunum- ytri hnetuna. PDLC samsetningar eru í samræmi við IEC 61754-20 og passa við hvaða staðlaða LC millistykki sem er þegar það hefur verið fjarlægt úr utanhússhúsinu. Fyrir flestar stórfrumusmíðar býður PDLC upp á besta jafnvægið milli kostnaðar, afgreiðslutíma og þjónustu á vettvangi. Það er líka tengitegundin sem við sendum oftast.

ODVA (útibreytilegt millistykki)fylgir IEC 61076-3-106 og er víða tekið upp af Nokia, Samsung og samnýttum síðum -framleiðenda -, sérstaklega í Norður-Ameríku og Evrópu þar sem samvirkni milli-vettvanga er innkaupakrafa. ODVA styður þrjú innri tengi: tvíhliða LC (ODVA-DLC), simplex SC (ODVA-SC) og fjöltrefja MPO (ODVA-MPO). Lokað hringlaga húsið er fyrirferðarmeira en PDLC en ræður mjög vel við titring, saltþoku og hitaáfallsprófanir.

NSN stígvéler Nokia-arfleifð hönnun: sveigjanlegt gúmmístígvél yfir venjulegu LC tvíhliða tengi með snittuðum tengihring. Hann er léttari og fyrirferðarmeiri, sem gerir hann vinsælan fyrir litlar þakklefar og blendingur innandyra/úti. Viðskiptin-er þó raunveruleg. Gúmmístígvélaþéttingin brotnar hraðar niður við viðvarandi útsetningu fyrir útfjólubláum ljósum samanborið við fullt málmhús. Fyrir turnsvæði í eyðimerkur- eða hitabeltisloftslagi, beinum við viðskiptavinum venjulega í átt að PDLC eða ODVA í staðinn.

FullAXSvar fyrst og fremst þróað fyrir Ericsson Radio System palla. Rétthyrnt þrýsti-draghýsið gerir kleift að nota einn-handar með hönskum og innbyggð rykhetta verndar endaflötinn á milli tenginga. Ef þú ert að vinna á Ericsson-turni eða sameiginlegri-RAN síðu sem inniheldur Ericsson útvarp, er FullAXS líklega tilgreint í uppsetningarhandbókinni.

Algengustu pöntunarmistökin sem við sjáum: viðskiptavinur sendir beiðni um „úti LC patch snúrur fyrir FTTA“ án þess að tilgreina tengikerfið. Það er eins og að panta dekk án þess að tilgreina boltamynstur. Staðfestu alltaf RRU tengigerðina - PDLC, ODVA, NSN eða FullAXS - áður en þú vitnar í eða kaupir.

Tæknilýsing sem aðskilur góða kapal frá vandamála kapal

• Trefjartegund:G.657.A1 einn-hamur er staðallinn. G.657.A2 leyfir þéttari beygjur (7,5 mm lágmarksradíus á móti . 10 mm) og er þess virði að tilgreina fyrir lokuðu turn-efri girðingar.
• Ytra þvermál kapals:5,0 mm fyrir styttri, minna óvarinn hlaup þar sem sveigjanleiki skiptir máli. 7.0 mm fyrir lóðrétta turn sem er meira en 30 metrar - auka togmörk er ekki valfrjáls á þeim lengdum.
• Togstyrkur:500 N lágmark til skamms-tíma. Við metum samsetningarnar okkar á 600 N, sem veitir þýðingarmikið höfuðrými við tog í turni þar sem kapalþyngd og vindálag sameinast.
• Krossþol:1000 N/100 mm er fínt fyrir varið rör. Fyrir snúrur sem eru bundnar beint við turnstál, tilgreinið 2000 N/100 mm - fallandi ís, verkfæri og stíga- óvart á meðan á viðhaldi stendur eru öll raunveruleg hætta.
• Innsetningartap:Fullbúin samsetning með báðum tengjum ætti að vera undir 0,3 dB fyrir hvert par sem er tengt. Sérhver kapall sem við sendum inniheldur einstaka prófunarskýrslu frá verksmiðjunni sem staðfestir þetta.
• Rekstrarhitastig:-40 gráður til +70 gráður er grunnlínan. Eyðimerkur- eða miðbaugssvæði ættu að tilgreina +85 gráður samsetningar.
• IP einkunn:IP67 er iðnaðargólfið. IP68 er ráðlegt fyrir -hvelfingainnganga á jörðu niðri eða strandturna þar sem saltúði og langvarandi rakasnerting eru venjubundin.

Ein athugasemd um forskriftir sem oft gleymist: brynjurörefnið. Brynjur úr ryðfríu stáli viðheldur heilleika sínum í strandsvæðum, háum-raka og iðnaðarumhverfi. Sink-húðuð brynja úr kolefnisstáli er ódýrari en getur tært innan tveggja til þriggja ára í salt-hlaðin lofti. Ef þú ert að beita þér nálægt strandlengju eða á-þungaiðnaðarsvæði skaltu spyrja birgjann þinn sérstaklega hvaða brynjuefni er notað.

Uppsetningarmistök sem skila mestum arði á sviði

Við fylgjumst með ábyrgðarkröfum og RMA gögnum yfir FTTA vörulínu okkar utandyra. Þrjú bilunarmynstur standa fyrir meirihluta skila - og ekkert þeirra er framleiðslugalla.

Mengaðir endaflatir við fyrstu pörun.Ein rykögn á LC-hylkisoddinum getur aukið innsetningartap um 0,5 dB eða meira. Á vindafullum turnpalli lendir rusl á óvarnum endahlið innan nokkurra sekúndna. Lagfæringin er einföld en ekki-viðræðuhæf: hreinsaðu hverja endi með eins-smellu hreinsiefni eða ló-lausu IPA-þurrku strax fyrir pörun og haltu rykhettunum á þar til á síðasta augnabliki. Þetta eitt og sér myndi útrýma u.þ.b. þriðjungi kvörtunar um „mikið tap“ sem við fáum.

Brot á beygjuradíus við leiðingu kapals.Uppsetningaraðilar gera stundum skarpar 90 gráðu beygjur til að leiða kapal um burðarvirki eða inn í girðingar. Makróbeygjutapið sem af þessu hlýst gæti ekki komið fram strax á OTDR snefil, en það versnar þar sem hitastig hjólreiðar þreytir trefjahúðina á næstu mánuðum. Fyrir 7,0 mm FTTA snúru skaltu halda að minnsta kosti 70 mm kyrrstæðum beygjuradíus (10× snúru OD) og 140 mm kraftmiklum beygjuradíus meðan á toga stendur.

Ófullnægjandi kapalstuðningur á turninum.Óstuddar snúrur milli tengipunkta virka sem vindsegl. Hringlaga vélrænni álagið einbeitir sér aðtengipunktur, flýta fyrir þreytusprungum í brynjurörinu. Festu snúrur við turn stál með UV-einkunnum ryðfríu stáli tengjum með ekki meira millibili en einum metra. Á þaksvæðum skaltu leiða í gegnum veðurhelda leiðslu þar sem hægt er.

Hvernig á að velja réttan FTTA plásturssnúru fyrir úti - ákvörðunarröð

Frekar en almennur gátlisti, hér er raunveruleg ákvörðunaröð sem forðast algengustu forskriftarvillur:

Skref 1: Þekkja RRU tengitengi.Athugaðu gagnablað búnaðarins eða uppsetningarleiðbeiningar. Þetta gefur þér tengigerðina - PDLC, ODVA, NSN Boot eða FullAXS. Ekki gera ráð fyrir byggt á vörumerkinu söluaðila einum; sumir rekstraraðilar tilgreina ekki-sjálfgefin tengi í dreifingarstöðlum sínum.

Skref 2: Mældu leiðarslóðina, ekki bara beina-línuvegalengdina.60-metra turn þýðir ekki 60 metra snúru. Gerðu grein fyrir láréttum hlaupum inni í skýlinu, stígnum meðfram turnhliðinni að meðtöldum krókaleiðum í kringum hindranir og 1 til 2 metra þjónustulykkju við enda RRU. Pantaðu nákvæma sérsniðna lengd - umfram spólur skapa óþarfa innsetningartap og ná vindi.

Skref 3: Passaðu þvermál snúru við vélræna umhverfið.5,0 mm fyrir varið eða stutt hlaup. 7.0 mm fyrir óvarið turn-andlit liggur yfir 30 metra þar sem togálag við uppsetningu er þáttur.

Skref 4: Staðfestu umhverfisaðstæður.Strand eða iðnaðar? Tilgreindu brynju úr ryðfríu stáli og IP68. Venjulegur innanlandsturn? Sink-húðuð brynja og IP67 duga venjulega. Mjög hitastig? Staðfestu að jakka- og innsiglisefni tengisins séu metin í samræmi við það.

Skref 5: Biðjið um sýnishorn með prófunarskýrslu fyrir magnpöntun.Mældu innsetningartap á-síðu með eigin búnaði. Skoðaðuljósleiðara millistykkipörunarviðmót fyrir sammiðju og rúmfræði endaflatar. Birgir sem stendur gegn því að senda prófað sýnishorn er ekki birgir sem þú vilt fá á 500 kapla turni.

5G Fronthaul og hvað það þýðir fyrir kapalval

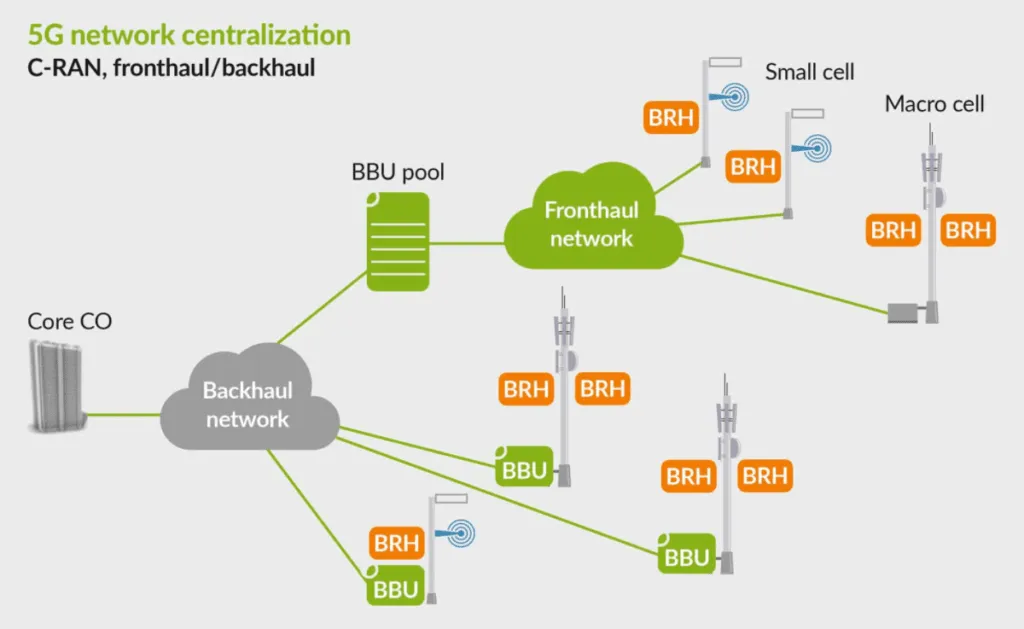

5G NR og vaxandi 5G-háþróaður staðall breyta ekki grundvallareðlisfræði FTTA plástursnúra utandyra, en þeir eru að breyta mælikvarðanum. Stór MIMO loftnetsfylki með 32T32R eða 64T64R stillingum þurfa fleiri trefjapör á hvern geira en eldri 2T2R talstöðvar. Sumar virkar loftnetseiningar þurfa nú átta eða tólf trefjartengi, sem ýtir undir eftirspurn eftir fleiri-samsetningum eðaPLC ljósleiðaraskiptaridreifingu við turngrunninn.

Þétting lítilla frumna -, sérstaklega í C-bandi og mmbylgjurófi - er einnig að margfalda endapunkta. Þétt þéttbýli gæti sett upp 50 til 100 litla frumuhnúta á hvern ferkílómetra, sem hver um sig þarfnast for-útlokaðs tvíhliða plásturssnúru utandyra. Við það magn verða tengi-og-samsetningar með-verksmiðjustaðfestum prófunargögnum nauðsynleg til að halda uppsetningu á áætlun.

Það er líka vaxandi áhugi á blendingum FTTA/PTTA snúrum sem sameina trefjar og DC aflleiðara í einum jakka, sem dregur úr heildarfjölda kapalanna á turninum. Þessar virði er að meta fyrir nýbyggingar - en þær krefjast nákvæmrar staðfestingar á samhæfni við bæði rafmagnsinntak útvarpshöfuðsins og trefjaviðmótið, svo þær eru ekki enn -minnkandi í stað þess að aðskildar ljósleiðarar og aflkeyrslur séu á hverri síðu.

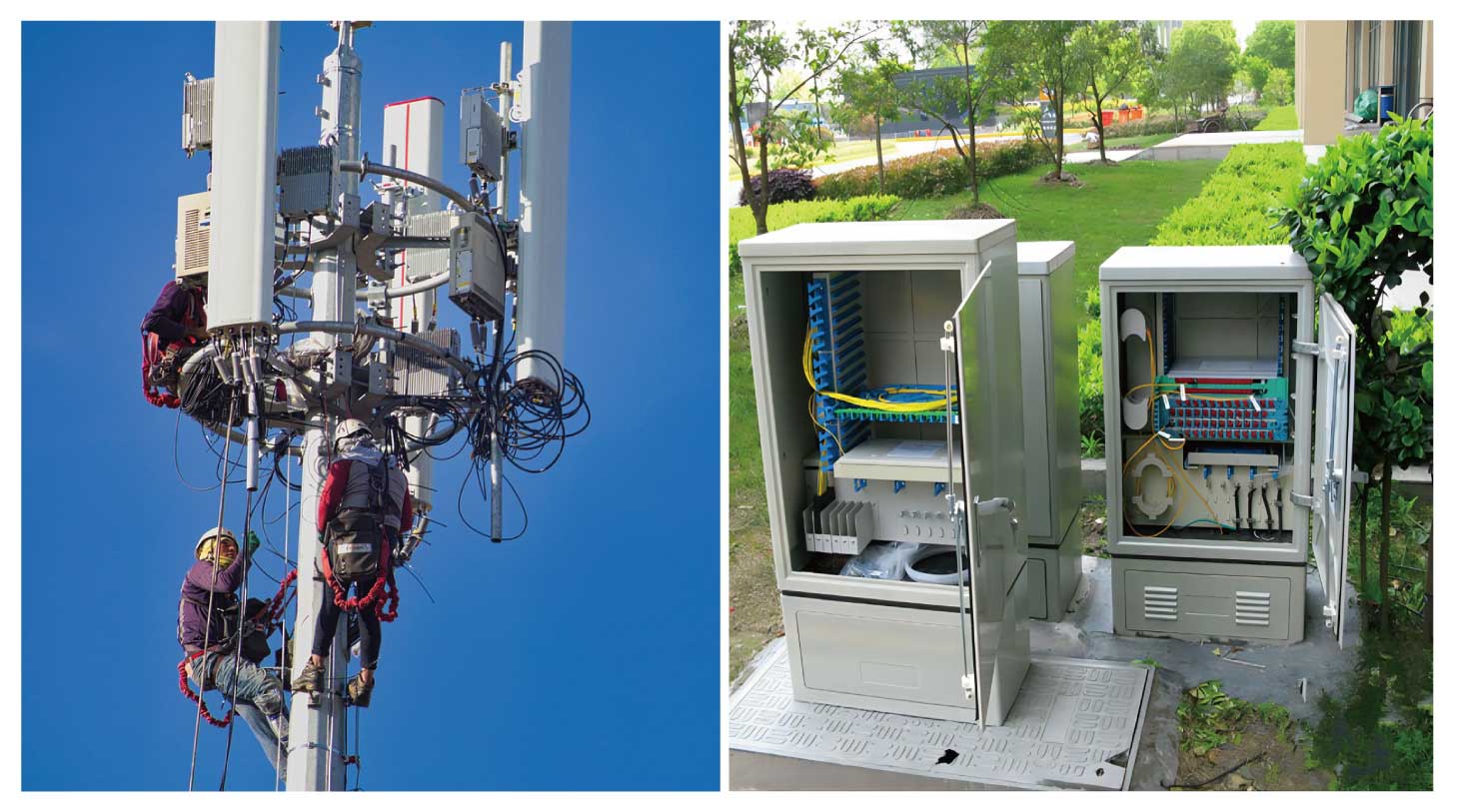

Þar sem útiplásturssnúran mætir restinni af trefjaleiðinni þinni

Við turnbotninn enda FTTA plásturssnúrur utandyra venjulega inni í veðurhelduljósleiðara tengibox- breytingapunkturinn á milli turnsins-andlitssnúrunnar og innri stofntrefjarins sem tengist aftur við BBU. Rétt sérstakur tengikassi tekur við vatnsheldum tengitengi að utan og venjuleg LC eða SC millistykki að innan, með skeifubökkum og togafléttingu fyrir komandi skottkapal.

Fyrir dæmigerða þriggja-geira fjölvisíðu með tveimur flutningsaðilum í hverjum geira, skipuleggðu að minnsta kosti sex tvíhliða trefjatengi. Tilgreindu kassann með höfuðrými fyrir átta eða tólf til að forðast að þurfa að skipta um girðingar þegar símafyrirtækið bætir við símafyrirtæki eða uppfærir í útvarp með meiri-trefjafjölda-fjölda. IP65 er lágmarkseinkunn fyrir girðinguna sjálfa; IP68 er æskilegt á jörðu niðri á flóðasvæðum-.

Einstök-stilling vs. fjölstilling: Það er engin umræða um FTTA

Sérhver stór tækjaframleiðandi tilgreinir staka-ham trefjar fyrir FTTA framhal. Ástæðurnar eru fjarlægð og bandbreidd höfuðrýmis. Stór turnhlaup gæti verið 200 metrar; C-RAN arkitektúr með miðlægum BBU laugum getur teygt sig í nokkra kílómetra. Single-ham OS2 trefjar við 1310 nm annast allt þetta með dempun undir 0,35 dB/km. Multimode getur ekki. Kostnaðarmunur á hvern-metra á milli stakrar-stillingar og fjölstillingar utanhússstrengs er hverfandi. Fyrir allar nýjar FTTA-smíðar er einn-hamur G.657.A1 eina ráðleggingin sem vert er að gera.
